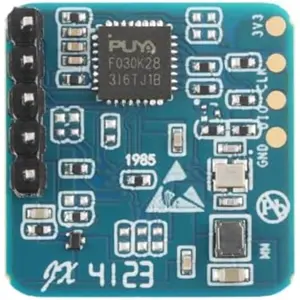

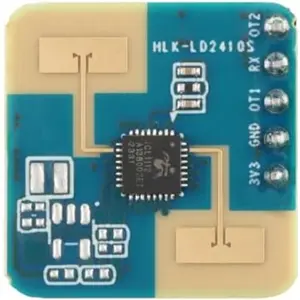

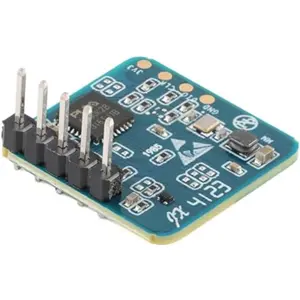

O HLK-LD2410S es un sensor de ondas milimétricas de ultra bajo consumo energético, alimentado por batería, perteneciente a la serie Hi-Link LD2410S. Incorpora hardware simplificado de radar de 24GHz y firmware inteligente de detección de presencia humana en modo de bajo consumo.
El sensor utiliza tecnología de radar de ondas milimétricas para la medición de distancias, combinada con algoritmos avanzados de procesamiento propietario de la señal y control de bajo consumo basados en el chip ICL1112. Es capaz de detectar presencia humana en movimiento, micromovimiento o estado estacionario, actualizando en tiempo real los resultados de la detección.
El HLK-LD2410S tiene un alcance máximo de detección de 8 metros para objetivos en movimiento y 4 metros para la detección de cuerpo humano inmóvil. Permite configurar umbrales de activación/mantenimiento, frecuencia de reporte de resultados y tiempos de retardo para ausencia de detección. Admite interfaces GPIO y UART, es plug-and-play y puede aplicarse en diversos escenarios de dispositivos inteligentes.
Características principales
- Equipado con SoC de radar inteligente y firmware optimizado
- Sensor ultracompacto: 20 × 20 mm
- Configuración de detección predefinida, listo para usar (plug-and-play)
- Banda ISM 24GHz, certificado FCC y CE
- Alimentación: 3,0V a 3,6V (típico 3,3V)
- Consumo medio: 0,1 mA @ 1 Hz de frecuencia de reporte
- Detección de cuerpo humano en movimiento, micromovimiento y estado estacionario
- Reporte en tiempo real de los resultados de la detección
- Herramienta visual de configuración para ajustar el alcance, intervalos de detección y tiempos de retardo
- Soporte para división de alcance y bloqueo de interferencias exteriores
- Detección mínima: 0,2 m (sin punto ciego)
- Alcance máximo en movimiento: hasta 8 m
- Alcance máximo parado: hasta 4 m
- Ángulo de cobertura: ±60° en montaje en pared
- Soporte para actualización online (IAP)
Especificaciones técnicas (hardware)
- Frecuencia de funcionamiento: 24 ~ 24,25 GHz (banda ISM)
- Ancho de banda máximo de barrido: 0,25 GHz
- Potencia de radiación omnidireccional equivalente máxima: 10 dBm
- Alimentación: 3,0 – 3,6 V DC (típico 3,3 V)
- Consumo medio: 0,04 ~ 0,6 mA (típico 0,12 mA en escenarios de oficina)
- Interfaces de salida: GPIO, UART
- Actualización de firmware: IAP online
- Dimensiones: 20 × 20 mm
- Temperatura de funcionamiento: -40 ~ +85 °C
- Certificaciones: FCC, CE
Especificaciones técnicas (rendimiento del sistema)
- Distancia de detección (montaje en pared a 1,5 m):
- Cuerpo humano en movimiento: hasta 8 m
- Cuerpo humano inmóvil: hasta 4 m
- Ciclo de reporte de datos: 1 ~ 60 s (configurable)
Aplicaciones
- Casa inteligente: detección de presencia y distancia para control automático de electrodomésticos
- Negocio inteligente: gestión de pantallas, sistemas de proximidad y control de dispositivos
- Seguridad inteligente: cerraduras electrónicas, control de accesos, videoporteros, vigilancia
- Iluminación inteligente: detección precisa de presencia en espacios públicos y privados
