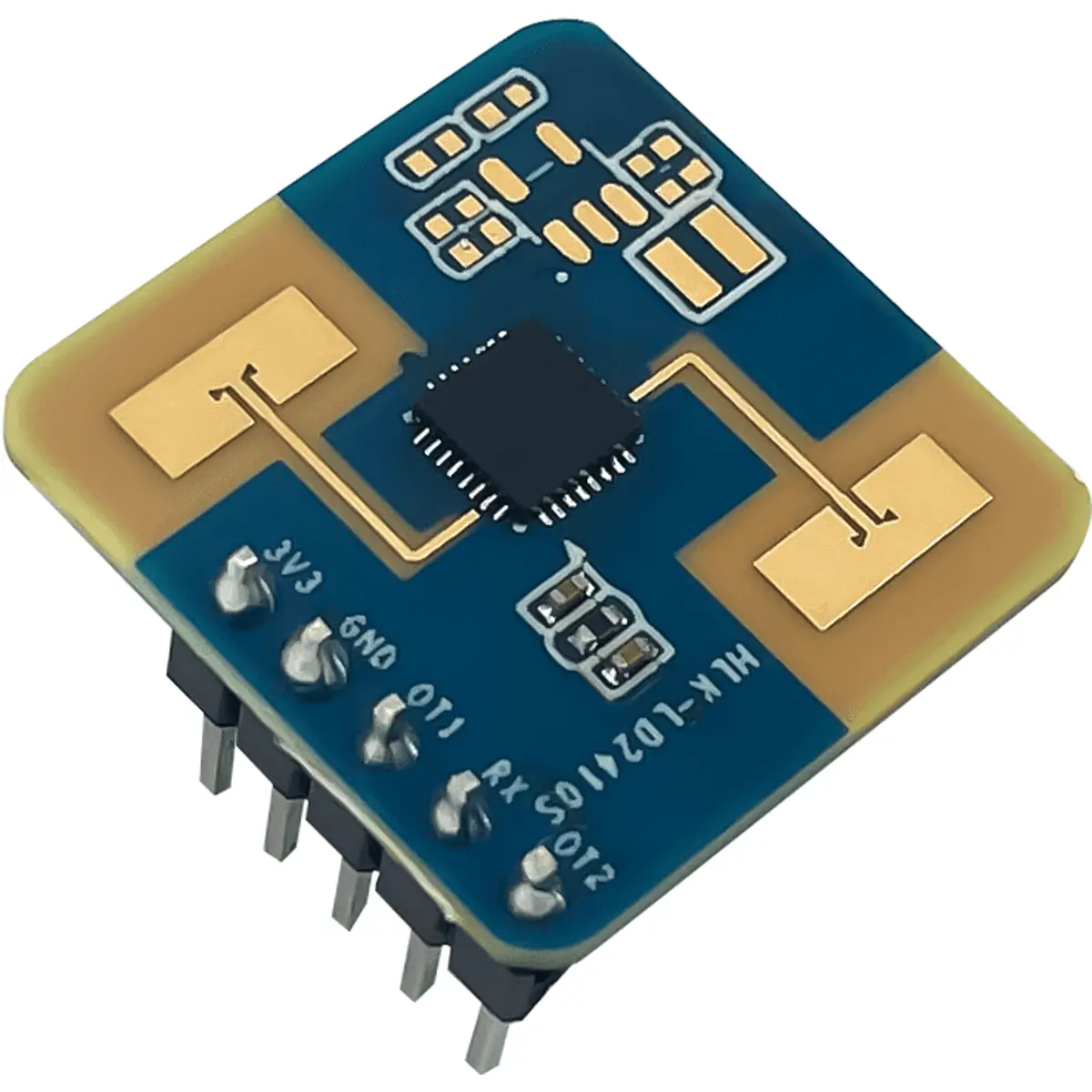

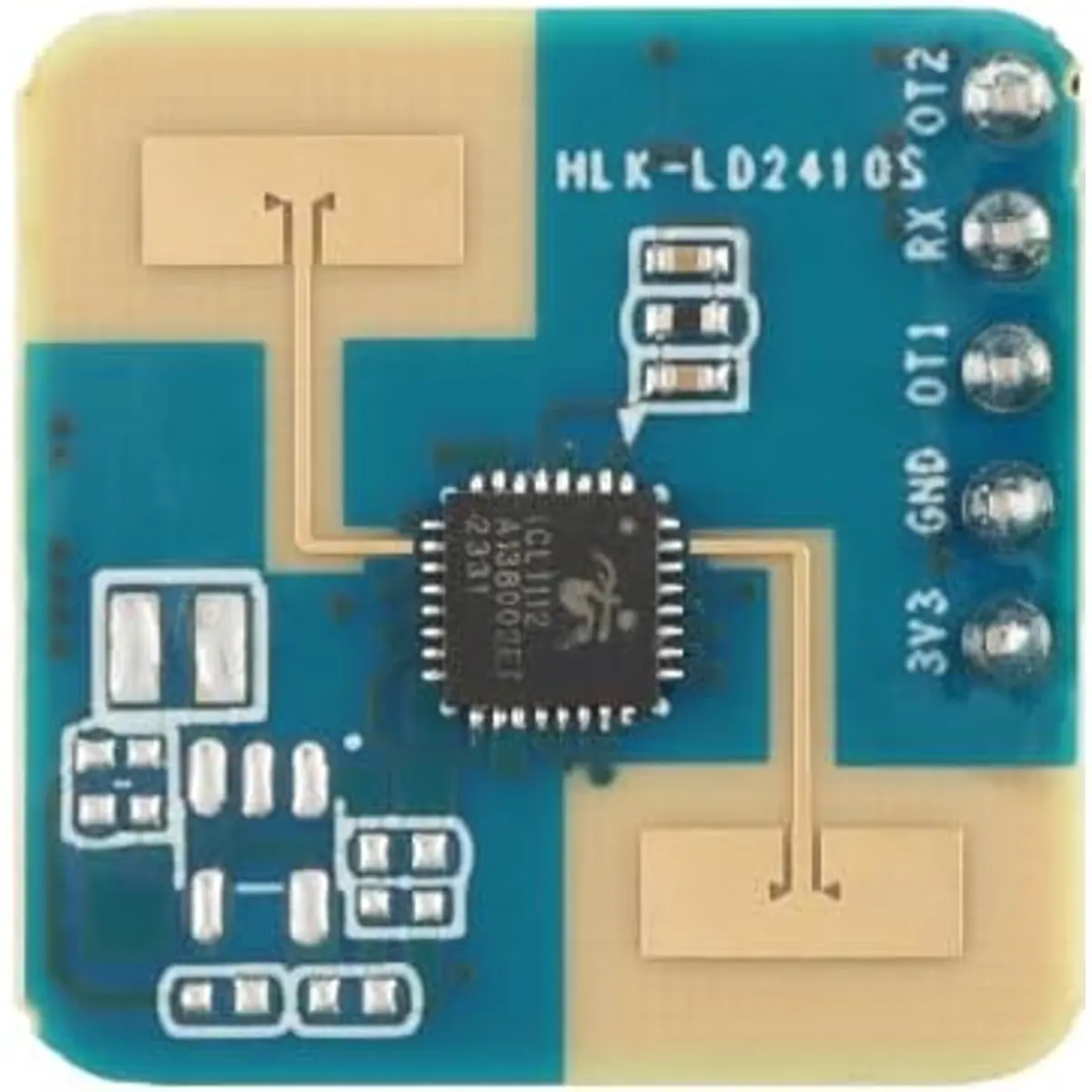

O HLK-LD2410S é um sensor de ondas milimétricas de ultra baixo consumo energético, alimentado por bateria, pertencente à série Hi-Link LD2410S. Incorpora hardware simplificado de radar de 24GHz e firmware inteligente de deteção de presença humana em modo de baixo consumo.
O sensor utiliza tecnologia de radar de ondas milimétricas para medição de distâncias, combinada com algoritmos avançados de processamento proprietário do sinal e controlo de baixo consumo baseados no chip ICL1112. É capaz de detetar presença humana em movimento, micromovimento ou estado estacionário, atualizando em tempo real os resultados da deteção.
O HLK-LD2410S tem um alcance máximo de deteção de 8 metros para alvos em movimento e 4 metros para deteção de corpo humano imóvel. Permite configurar limiares de ativação/manutenção, frequência de reporte de resultados e tempos de atraso para ausência de deteção. Suporta interfaces GPIO e UART, é plug-and-play e pode ser aplicado em diversos cenários de dispositivos inteligentes.
Características principais
- Equipado com SoC de radar inteligente e firmware otimizado
- Sensor ultracompacto: 20 × 20 mm
- Configuração de deteção predefinida, pronto a usar (plug-and-play)
- Banda ISM 24GHz, certificado FCC e CE
- Alimentação: 3,0V a 3,6V (típico 3,3V)
- Consumo médio: 0,1 mA @ 1 Hz frequência de reporte
- Deteção de corpo humano em movimento, micromovimento e estado estacionário
- Reporte em tempo real dos resultados de deteção
- Ferramenta visual de configuração para ajustar alcance, intervalos de deteção e tempos de atraso
- Suporte para divisão de alcance e bloqueio de interferências exteriores
- Deteção mínima: 0,2 m (sem ponto cego)
- Alcance máximo em movimento: até 8 m
- Alcance máximo parado: até 4 m
- Ângulo de cobertura: ±60° em montagem de parede
- Suporte para atualização online (IAP)
Especificações técnicas (hardware)
- Frequência de operação: 24 ~ 24,25 GHz (banda ISM)
- Largura de banda máxima de varrimento: 0,25 GHz
- Potência de radiação omnidirecional equivalente máxima: 10 dBm
- Alimentação: 3,0 – 3,6 V DC (típico 3,3 V)
- Consumo médio: 0,04 ~ 0,6 mA (típico 0,12 mA em cenários de escritório)
- Interfaces de saída: GPIO, UART
- Atualização de firmware: IAP online
- Dimensões: 20 × 20 mm
- Temperatura de funcionamento: -40 ~ +85 °C
- Certificações: FCC, CE
Especificações técnicas (performance do sistema)
- Distância de deteção (montagem em parede a 1,5 m):
- Corpo humano em movimento: até 8 m
- Corpo humano imóvel: até 4 m
- Ciclo de reporte de dados: 1 ~ 60 s (configurável)
Aplicações
- Casa inteligente: deteção de presença e distância para controlo automático de eletrodomésticos
- Negócio inteligente: gestão de ecrãs, sistemas de proximidade e controlo de dispositivos
- Segurança inteligente: fechaduras eletrónicas, controlo de acessos, videoporteiros, vigilância
- Iluminação inteligente: deteção precisa de presença em espaços públicos e privados
