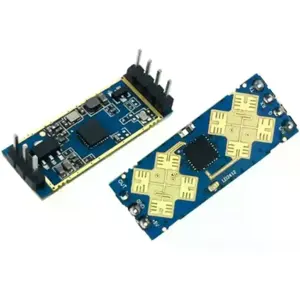

O HLK-LD2412 é un módulo de detección de presencia humana altamente sensible de 24GHz, desarrollado por HI-LINK Electronics. Su principio de funcionamiento se basa en onda continua de frecuencia modulada (FMCW), que permite detectar objetivos humanos en el espacio definido. Combinando el procesamiento de señal por radar y algoritmos precisos de detección, puede identificar la presencia humana tanto en movimiento como en estado estacionario, además de calcular información auxiliar como la distancia del objetivo. El producto está especialmente indicado para escenarios interiores, permitiendo detectar movimientos y micromovimientos del cuerpo humano en tiempo real. La distancia máxima de detección alcanza los 9 metros, con una resolución de 0,75 m. Incluye herramientas visuales de configuración que permiten ajustar fácilmente el alcance de la detección, la sensibilidad en diferentes rangos y el tiempo de retardo en ausencia de movimiento, adaptándose a diversas aplicaciones inteligentes.
El módulo admite salidas GPIO y UART, es plug-and-play y puede integrarse de forma flexible en diferentes escenarios y productos terminales.
Características principales
- Plug and play, fácil de instalar
- Distancia máxima de detección: hasta 9 m
- Distancias mínima y máxima configurables
- Ángulo de detección amplio: ±75°
- Parametrización inteligente en múltiples niveles para adaptarse a diferentes escenarios
- Herramientas de configuración y depuración visuales
- Diseño compacto, soporte para instalación en techo o pared
- Banda ISM de 24GHz, certificada según las normas FCC y CE
- Solución de elevada relación calidad-precio
Especificaciones técnicas
- Frecuencia de funcionamiento: 24GHz (banda ISM)
- Tecnología: FMCW (onda continua de frecuencia modulada)
- Distancia máxima de detección: 9 m
- Resolución de distancia: 0,75 m
- Ángulo de cobertura: ±75°
- Detección de movimiento y micromovimiento: Sí
- Salidas: GPIO, UART
- Métodos de instalación: techo, pared
- Certificaciones: FCC, CE
PINOUT:
- OUT: Salida de estado del objetivo (presencia = nivel alto; ausencia = nivel bajo; configurable)
- TX: Pin de transmisión serie (Serial TX)
- RX: Pin de recepción serie (Serial RX)
- +5V: Alimentación 5V (opcional, puede usar 3.3V)
- 3V3: Alimentación 3.3V (opcional, puede usar 5V)
- GND: Masa (tierra)
- G: Masa (tierra)
