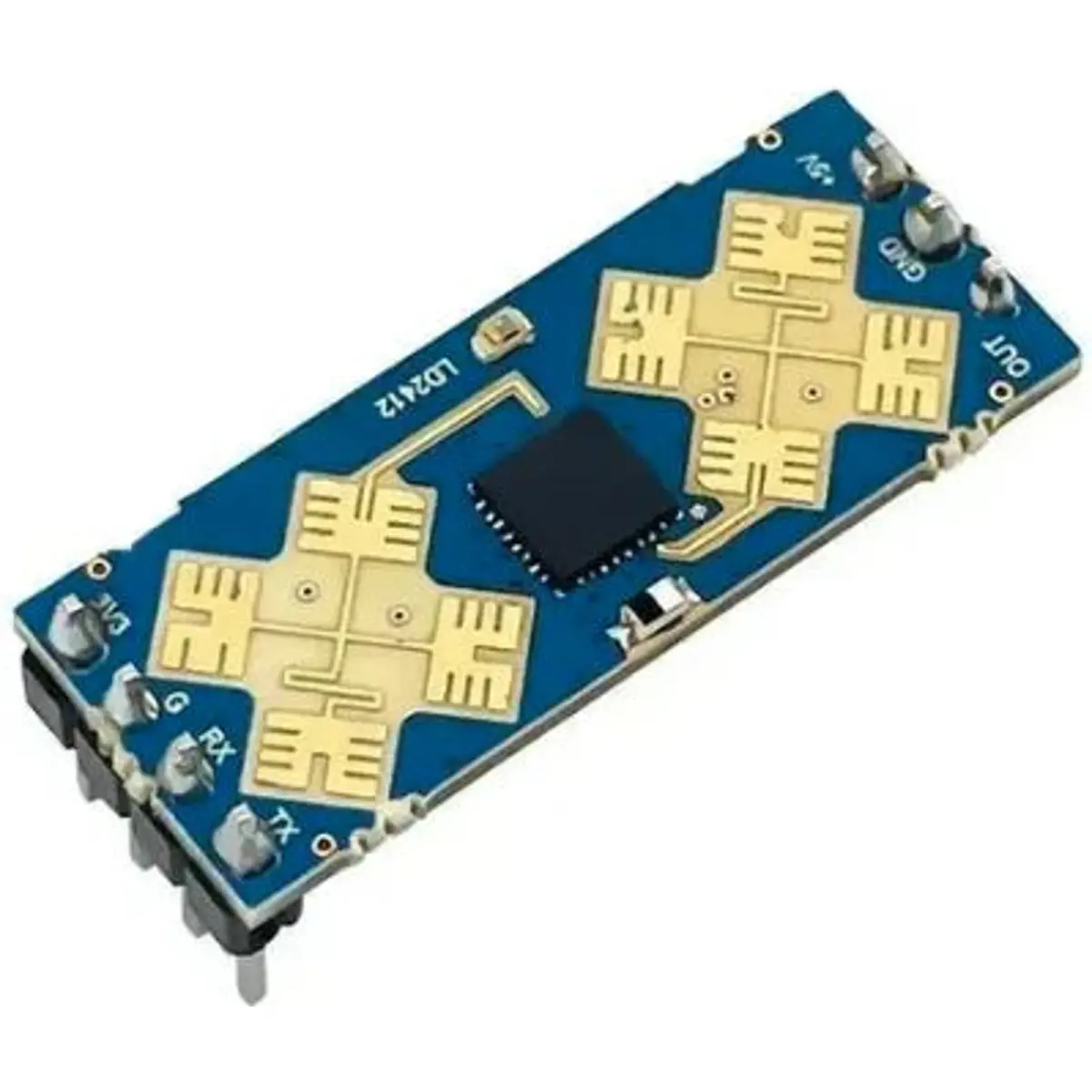

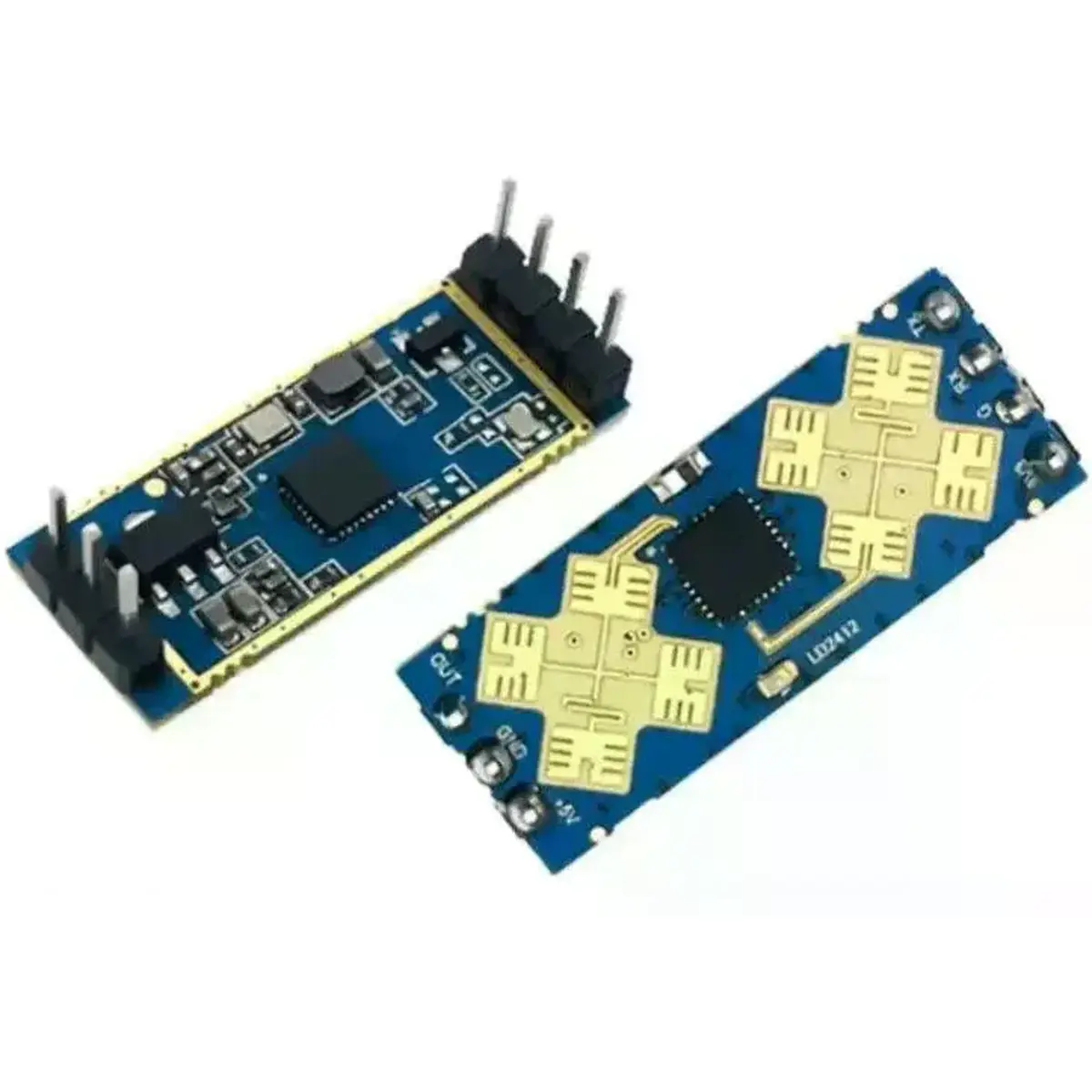

O HLK-LD2412 é um módulo de deteção de presença humana altamente sensível de 24GHz, desenvolvido pela HI-LINK Electronics. O seu princípio de funcionamento baseia-se em onda contínua de frequência modulada (FMCW), que permite detetar alvos humanos no espaço definido. Combinando processamento de sinal por radar e algoritmos precisos de deteção, consegue identificar a presença humana tanto em movimento como em estado estacionário, além de calcular informações auxiliares como a distância do alvo. O produto é especialmente indicado para cenários interiores, permitindo detetar movimentos e micromovimentos do corpo humano em tempo real. A distância máxima de deteção atinge os 9 metros, com uma resolução de 0,75 m. Inclui ferramentas visuais de configuração que permitem ajustar facilmente o alcance da deteção, a sensibilidade em diferentes intervalos e o tempo de atraso em ausência de movimento, adequando-se a diversas aplicações inteligentes.
O módulo suporta saídas GPIO e UART, é plug-and-play e pode ser integrado de forma flexível em diferentes cenários e produtos terminais.
Características principais
- Plug and play, fácil de instalar
- Distância máxima de deteção: até 9 m
- Distâncias mínima e máxima configuráveis
- Ângulo de deteção amplo: ±75°
- Parametrização inteligente em múltiplos níveis para adaptação a diferentes cenários
- Ferramentas de configuração e debug visuais
- Design compacto, suporte para instalação em teto ou parede
- Banda ISM de 24GHz, certificada pelas normas FCC e CE
- Solução de elevada relação custo-benefício
Especificações técnicas
- Frequência de operação: 24GHz (banda ISM)
- Tecnologia: FMCW (onda contínua de frequência modulada)
- Distância máxima de deteção: 9 m
- Resolução de distância: 0,75 m
- Ângulo de cobertura: ±75°
- Deteção de movimento e micromovimento: Sim
- Saídas: GPIO, UART
- Métodos de instalação: teto, parede
- Certificações: FCC, CE
PINOUT:
- OUT: Saída de estado alvo (presença = nível alto; ausência = nível baixo; configurável)
- TX: Pino de transmissão serial (Serial TX)
- RX: Pino de receção serial (Serial RX)
- +5V: Alimentação 5V (opcional, pode usar 3.3V)
- 3V3: Alimentação 3.3V (opcional, pode usar 5V)
- GND: Massa (terra)
- G: Massa (terra)
