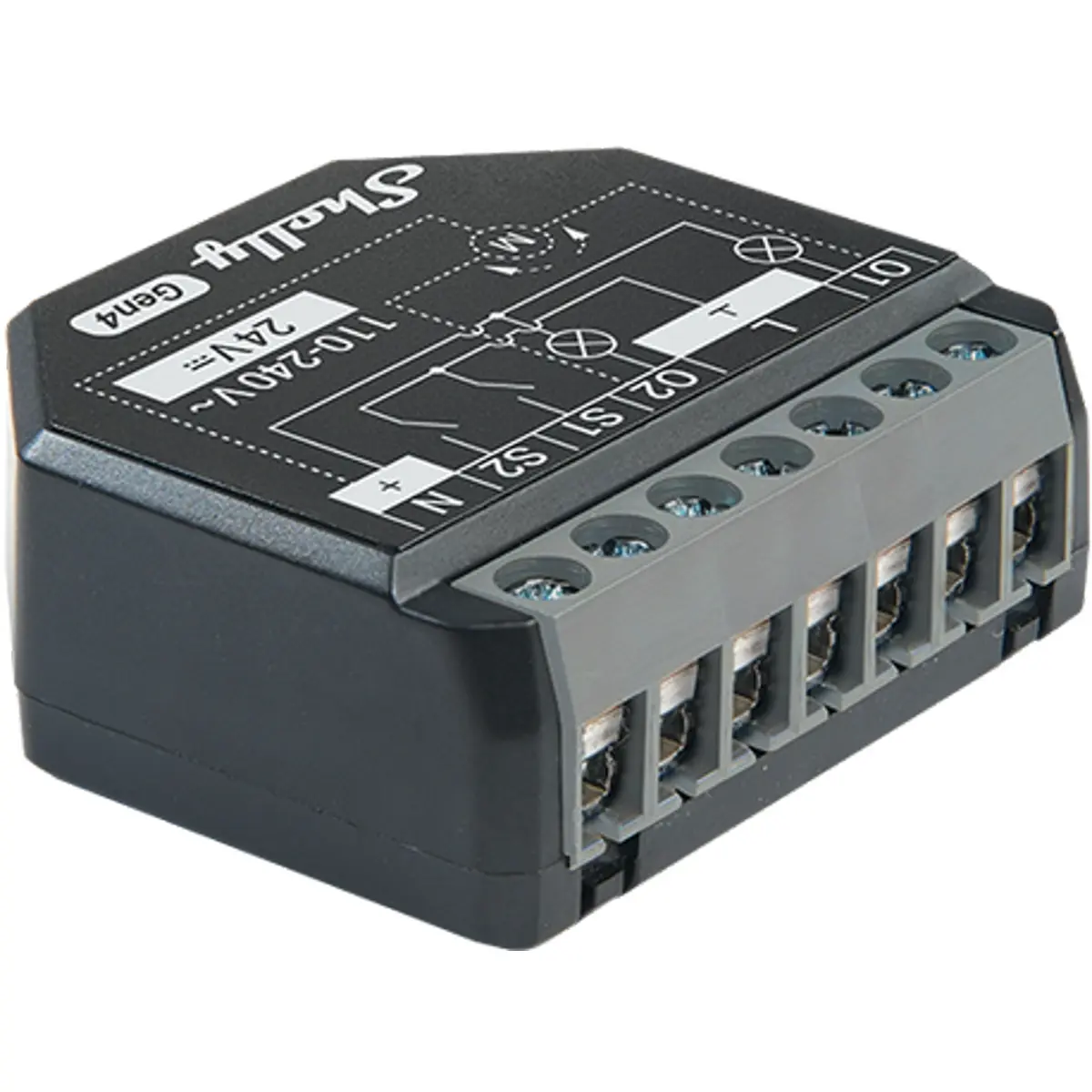

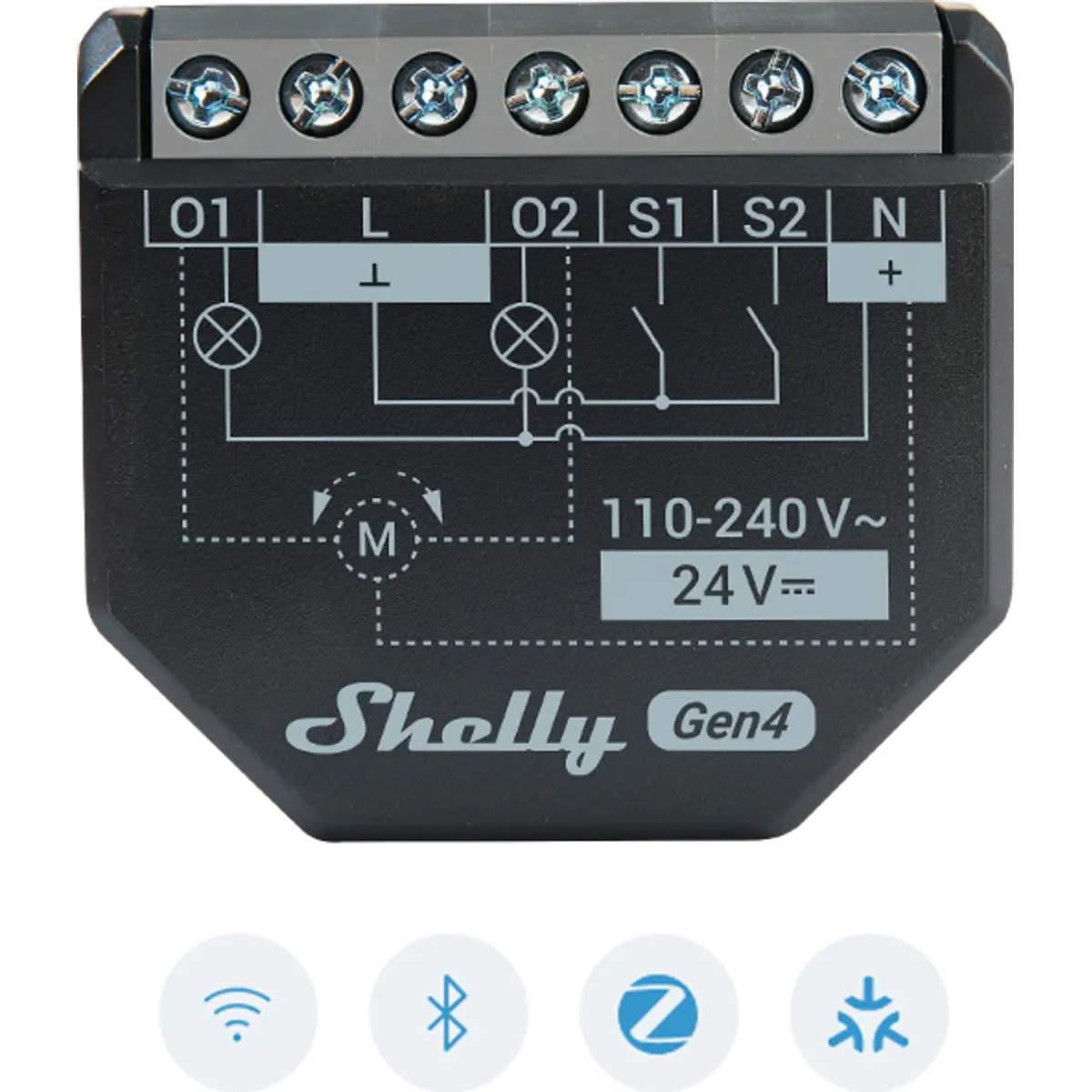

O Shelly 2PM Gen4 é um interruptor inteligente, de dois canais, com medição de energia e controlo de estores elétricos (ou outros dispositivos com motor AC bidirecional).
Permite o controlo remoto de equipamentos elétricos através de telemóvel, tablet, PC ou sistemas de automação residencial, funcionando de forma autónoma numa rede Wi-Fi local ou integrado em serviços de automação na cloud.
A sua estrutura compacta permite a instalação em caixas elétricas de parede padrão, atrás de tomadas ou interruptores, mesmo em espaços reduzidos.
Dispõe de interface Web integrada para monitorização, controlo e configuração, bem como de conectividade multiprotocolo (Wi-Fi, Bluetooth 5.0, Zigbee e Matter) sem necessidade de HUB adicional.
Este modelo inclui um processador mais rápido e mais memória do que a geração anterior, além de terminais de ligação melhorados e compatibilidade Matter nativa (perfil “Switch”).
Suporta ainda scripting, MQTT, Webhooks, TLS/HTTPS, WebSocket, certificados personalizados e componentes virtuais.
✅ CARACTERÍSTICAS PRINCIPAIS:
◾ Controlo de dois canais: gestão e monitorização remota de dois circuitos elétricos.
◾ Controlo de estores: ajuste de posição, inclinação de lâminas e deteção de obstáculos com segurança integrada.
◾ Medição de energia: monitorização do consumo em tempo real, por canal, para maior eficiência.
◾ Conectividade multiprotocolo: Wi-Fi, Bluetooth 5.0, Zigbee e Matter, sem necessidade de HUB.
◾ Interface Web integrada: acesso direto para configuração e controlo.
◾ Compatibilidade com assistentes de voz e plataformas de automação como Alexa, Google Home, HomeKit (via Matter).
◾ Função de extensor de alcance Wi-Fi e gateway Bluetooth para outros dispositivos Shelly BLU.
◾ Novo processador ESP-Shelly-C68F com melhor desempenho.
◾ Terminais de ligação mais resistentes e duradouros.
◾ Suporta scripting, webhooks, MQTT, WebSocket, HTTPS, TLS e certificados personalizados.
◾ Compatibilidade Matter certificada.
✅ ESPECIFICAÇÕES:
◾ Elétricas
- Alimentação: 110-240 V AC / 24 V DC ±10%
- Consumo de energia: < 1,4 W
- Proteção externa recomendada:
· Características de disparo B ou C
· Corrente nominal máx.: 16 A
· Capacidade de interrupção máx.: 6 kA
· Classe de limitação de energia: 3
- Circuitos de Saída
· Tensão máxima de comutação: 240V AC / 30V DC
· Corrente máxima de comutação AC:
10A por canal,
16A no total,
18A de pico total
· Corrente máxima de comutação DC: 10 A
- Sensores e Medidores
· Voltímetro (AC): Sim
· Amperímetro (AC): Sim
· Sensor de temperatura interna: Sim
◾ Conectividade
- Wi-Fi
· Protocolo: 802.11 b/g/n
· Banda RF: 2412 - 2472 МHz
· Potência RF máxima: < 20 dBm
· Alcance:
Até 30m em interiores e
até 50m em exteriores
(depende das condições locais)
- Bluetooth
· Protocolo: 4.2
· Banda RF: 2402 - 2480 MHz
· Potência RF máxima: < 4 dBm
· Alcance:
Até 10m em interiores e
até 30m em exteriores
(depende das condições locais)
- Zigbee
· Protocolo: 802.15.4
· Banda RF: 2400-2483,5 MHz
· Potência RF máx.: < 20 dBm
· Alcance:
até 100 m em interiores e
até 300 m em exteriores
(dependente das condições)
◾ Microcontrolador
- CPU: ESP-Shelly-C38F
- Memória Flash: 8 MB
◾ Capacidades de Firmware
- Agendamentos: 20
- Webhooks (ações por URL): 20 com até 5 URLs por webhook
- Scripting: Sim
- MQTT: Sim
◾ Especificações ambientais
- Temperatura de operação: -20°C a 40°C
- Humidade: 30% a 70% RH
- Altitude máxima: 2000 m
◾ Características Físicas
- Montagem: para caixa de aparelhagem elétrica
- Secção dos condutores: 0,2 a 2,5 mm² (24 a 14 AWG)
- Material da carcaça: Plástico
- Cor da carcaça: Preto
- Cor dos terminais: Preto
- Peso: 30 g
- Dimensões (AxLxP): 37x42x16 ±0,5 mm
✅ NOTAS:
◾ Tal como no modelo anterior, não possui contactos secos, não sendo possível controlar dois circuitos elétricos alimentados por fases ou tensões diferentes da alimentação do módulo.
◾ Se pretender controlar dois circuitos, apesar de cada canal suportar até 10 A, a corrente máxima combinada é de 16 A.
◾ O Shelly 2PM Gen4 é totalmente compatível com Matter, permitindo integração direta com múltiplos ecossistemas de automação sem necessidade de hubs adicionais.
◾ No controlo de estores, suporta deteção de obstáculos e função de segurança configurável.
Informação adicional:
▶ Site oficial da Shelly (EN)
▶ Shelly Knowledge Base
▶ Manual de instruções (PDF)
Esquema interno simplificado:
Interface para o Add-On:
Esquemas de ligação:
 Modo de comutação de canal duplo,
fonte de alimentação AC |
 Modo de comutação de canal duplo,
fonte de alimentação DC |
 Modo de controlo de estores e possíveis ligações de interruptores/botões |
