O Nano R4 combina la reconocida facilidad de uso de los productos Arduino con la potencia del microcontrolador Renesas RA4M1, permitiendo una transición fluida entre la fase de creación de prototipos con el UNO R4 y el desarrollo de aplicaciones listas para producción.

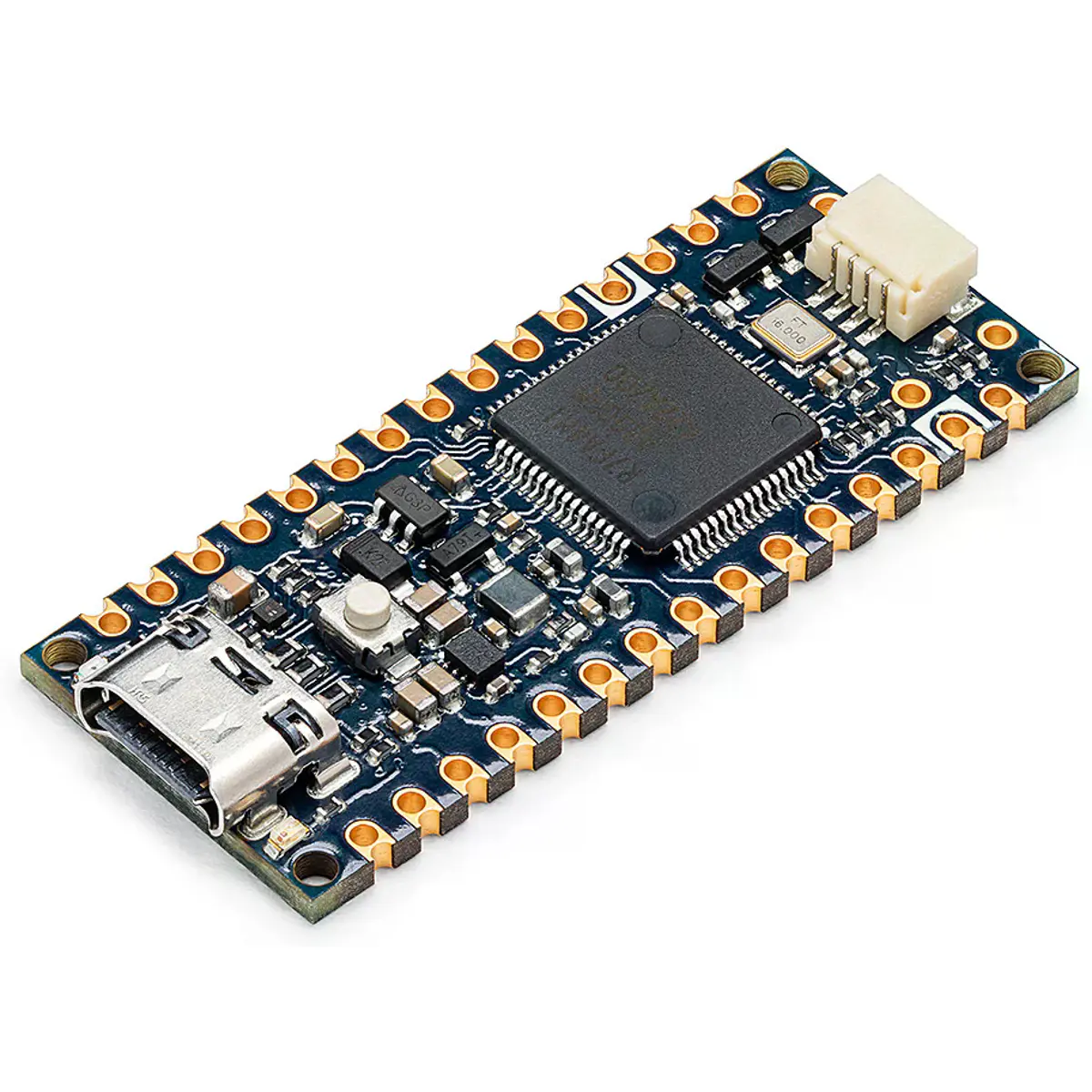

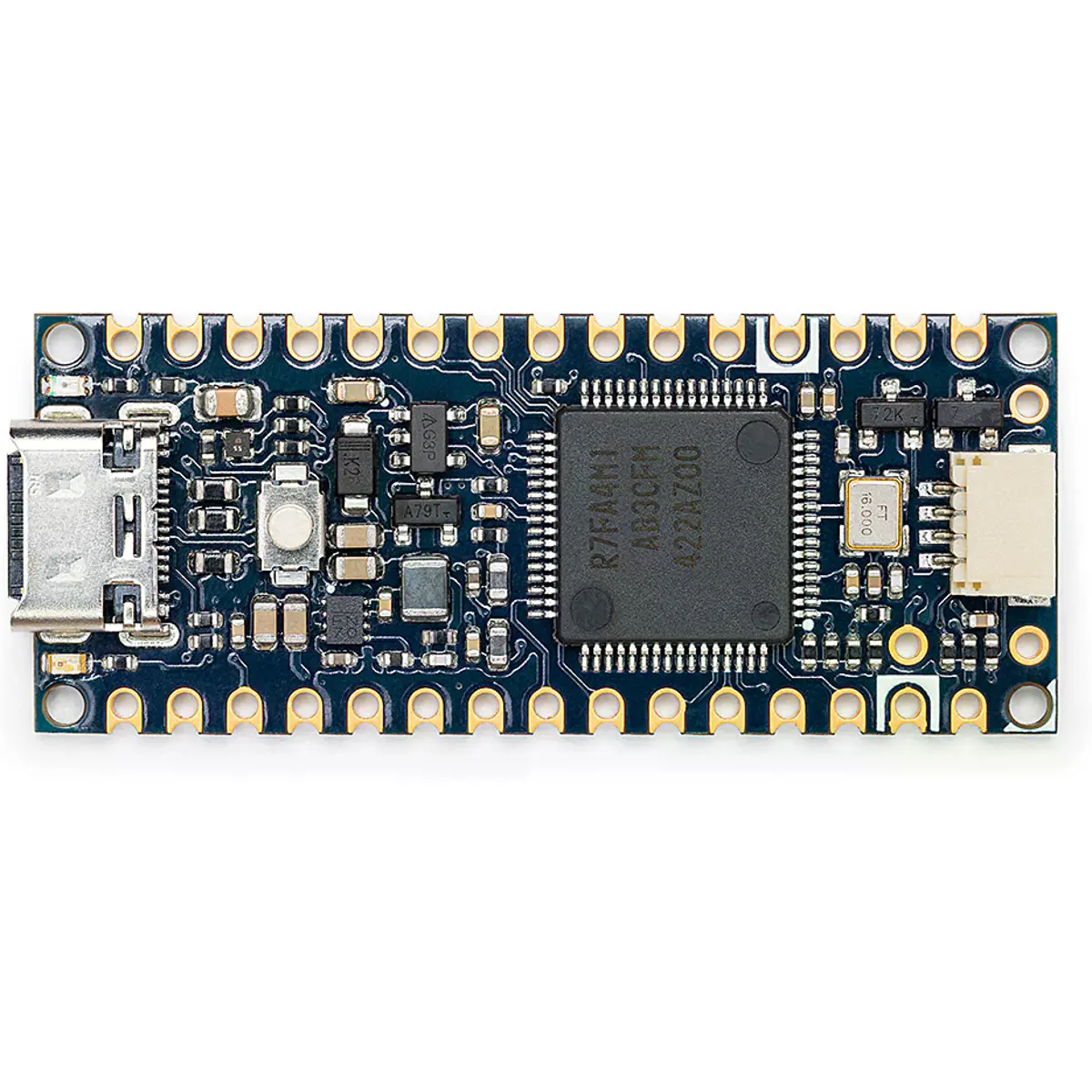

Compacto y versátil, el Nano R4 mantiene el mismo pinout que el resto de placas de la familia Nano e incluye pines semicirculares (castellated) para una integración directa en hardware personalizado, un conector Qwiic integrado para una conexión rápida de sensores y periféricos, y un LED RGB programable que ofrece una respuesta visual intuitiva del sistema. Su diseño con componentes solo en un lado lo hace ideal para productos con limitaciones de espacio y para soldadura SMD en placas de soporte dedicadas, garantizando una transición perfecta del laboratorio al producto final.
Gracias a la compatibilidad con las herramientas y bibliotecas Arduino (incluidas las del UNO R4 Minima), el Nano R4 ofrece a programadores y diseñadores una plataforma familiar, compacta y lista para producción.
PRINCIPALES CARACTERÍSTICAS
✅ Transición sencilla del prototipo a la producción: utiliza el microcontrolador RA4M1 ya presente en la familia UNO R4, requiriendo únicamente ajustes mínimos de código.
✅ Diseño compacto y preparado para la integración: dimensiones reducidas (4,3 × 1,7 cm), pines castellated y componentes en un solo lado facilitan la integración en hardware personalizado.
✅ Expansión fácil: conector Qwiic integrado y un puerto I2C adicional de 5 V permiten la conexión directa a múltiples sensores, actuadores y módulos (incluyendo nodos Modulino).
✅ Realimentación personalizable: LED RGB programable para indicar estados del sistema, simplificando el diagnóstico y mejorando la interacción con el usuario.
✅ Plataforma flexible y familiar: compatibilidad total con el ecosistema Arduino, entorno de desarrollo intuitivo y fuerte apoyo de la comunidad.
Ejemplos de aplicación:
- Sistemas industriales integrados: ideal para soluciones industriales compactas donde el espacio es limitado y la fiabilidad es esencial.
- Automatización doméstica: integración sencilla de sensores y actuadores para un desarrollo rápido de productos inteligentes y conectados.
- Prototipos escalables para producción: el mismo microcontrolador RA4M1 del UNO R4 permite pasar de proyectos experimentales a productos finales con un esfuerzo mínimo.
- Robótica y automatización compacta: el tamaño reducido y la conectividad robusta lo hacen ideal para robots miniaturizados, dispositivos autónomos y sistemas industriales automatizados.
- Plataformas de hardware personalizadas: el diseño con pines castellated facilita la integración en PCBs personalizadas, ideal para productos industriales, comerciales o de consumo.
Especificaciones técnicas:
◾ Nombre de la placa: Arduino® Nano R4
◾ Referencia (SKU): ABX00142
◾ Microcontrolador:
- Modelo: Renesas RA4M1 (Arm® Cortex®-M4)
- Frecuencia principal: 48 MHz
◾ Conectividad:
- Puerto USB: USB-C® (puerto de programación)
- UART: 1
- I2C: 2 (5V: A4, A5 / 3,3V: Qwiic, J3, J4)
- SPI: 1
- CAN: 1
◾ Pines de entrada/salida:
- Pines digitales (I/O): 21 (todos los pines expuestos pueden usarse como digitales)
- Entradas analógicas: 8
- Salidas PWM: 6
- Convertidor DAC: 1 (pin A0)
- Amplificadores operacionales: A1, A2, A3
- Interrupciones externas: pines 2 y 3
- VRTC: J5
◾ Memoria:
- Flash: 256 kB
- RAM: 32 kB
- EEPROM: 8 kB
◾ Alimentación:
- Tensión de funcionamiento del circuito: +5 V DC
- Tensión de entrada (VIN): +6 a +21 V DC
- Corriente máxima por pin I/O: 8 mA
◾ Dimensiones:
- Anchura: 18 mm
- Longitud: 45 mm
