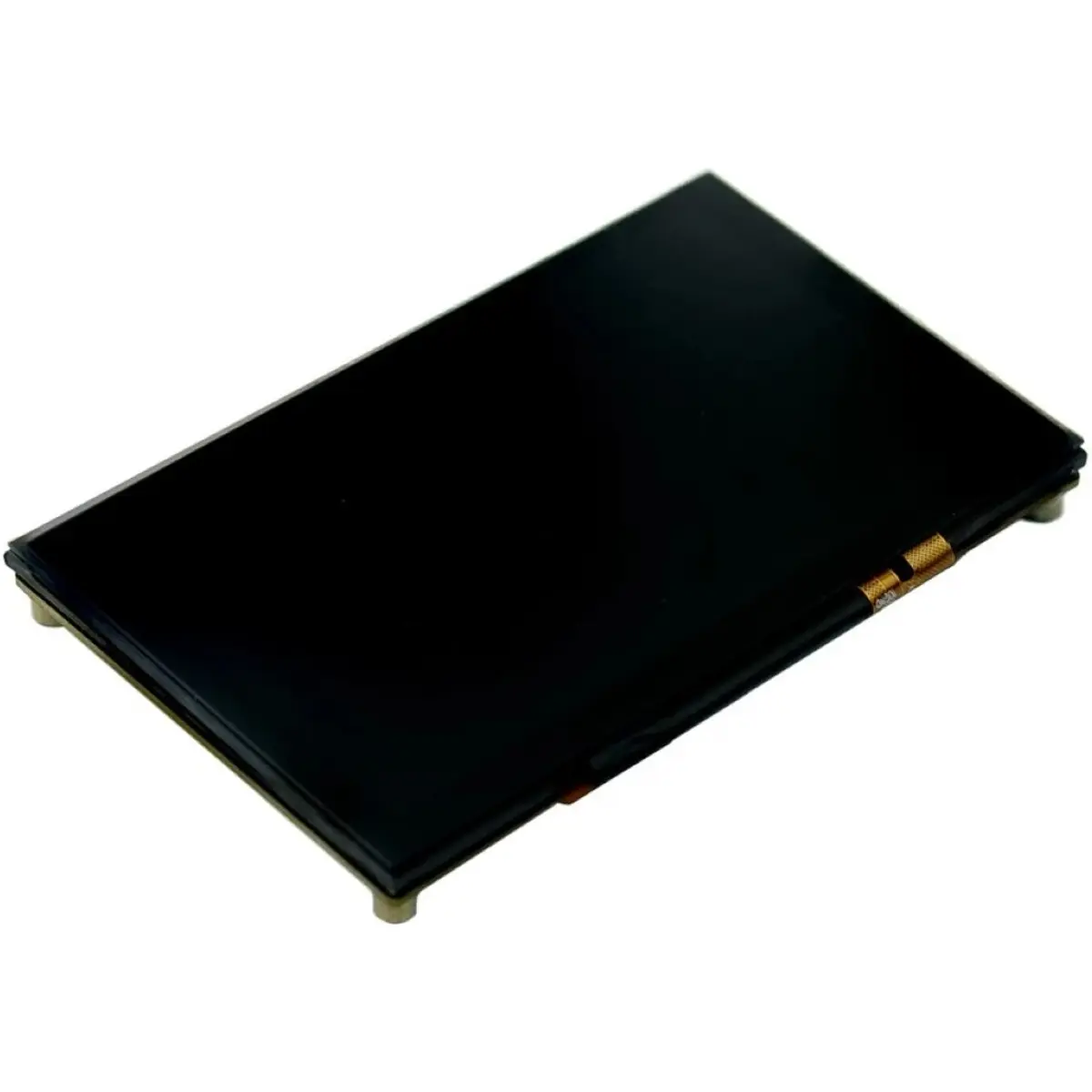

Este ecrã tátil IPS de 5’’ oferece imagens nítidas, excelente reprodução de cores e elevada luminosidade, sendo a solução ideal para projetos Raspberry Pi que exigem um interface visual responsivo e de qualidade profissional. A ligação direta via DSI permite uma integração rápida e fiável, enquanto o processo de laminação ótica melhora a durabilidade e reduz reflexos, garantindo uma utilização confortável mesmo em ambientes luminosos.
Com superfície anti-impressões digitais e anti-reflexo, ângulos de visão amplos e toque capacitivo de 5 pontos, este display adapta-se perfeitamente a aplicações IoT, interfaces de controlo, terminais compactos ou uso como mini-PC Raspberry Pi.
PRINCIPAIS CARACTERÍSTICAS
◆ Ecrã IPS de 5’’ com resolução 800×480
◆ Compatível com Raspberry Pi 5 / 4B / 3B+ / 3B
◆ Laminação ótica (full lamination) para melhor contraste e menor reflexão
◆ Elevado brilho de 550 cd/m²
◆ Toque capacitivo de 5 pontos
◆ Superfície anti-impressões digitais e anti-reflexo
◆ Ligação direta via interface DSI (plug-and-play)
◆ Amplo ângulo de visão e alta fidelidade de cor
ESPECIFICAÇÕES
• Parâmetros Básicos
- Tensão de funcionamento: 3,3 V (fornecida pela interface DSI do Raspberry Pi)
- Corrente estática: aprox. 700 mA
- Interface de imagem: Raspberry Pi DSI
- Temperatura de funcionamento: -20 ºC a 70 ºC
- Diâmetro dos furos de montagem: M2.5
- Dimensões dos furos de montagem do Raspberry Pi: 58 × 49 mm
- Dimensões dos furos de montagem do ecrã: 113 × 68 mm
- Peso: 120,7 g ou 175,6 g (informação contraditória nas fontes)
• Parâmetros do Ecrã
- Tamanho visível: 5,0’’
- Resolução: 800 × 480
- Pitch de píxel: 0,045 (H) × 0,135 (V) mm
- Cores: 16,7 M
- Modo de imagem: normalmente preto, transmissivo
- Arranjo de cor: RGB stripe
- Interface de dados: RGB 24-bit digital (TTL)
- Ângulo de visão: amplo (full view)
- Rácio de contraste: 1200:1
- Tempo de resposta: 30 ms
- Método de bonding: laminação completa (optical bonding)
- Brilho: 550 cd/m²
- Pontos de toque: 5 (capacitivo)
- Taxa de atualização: 60 Hz
- Tratamento de superfície: anti-impressões digitais e anti-reflexo
- Área visível: 108,0 (L) × 64,8 (A) mm

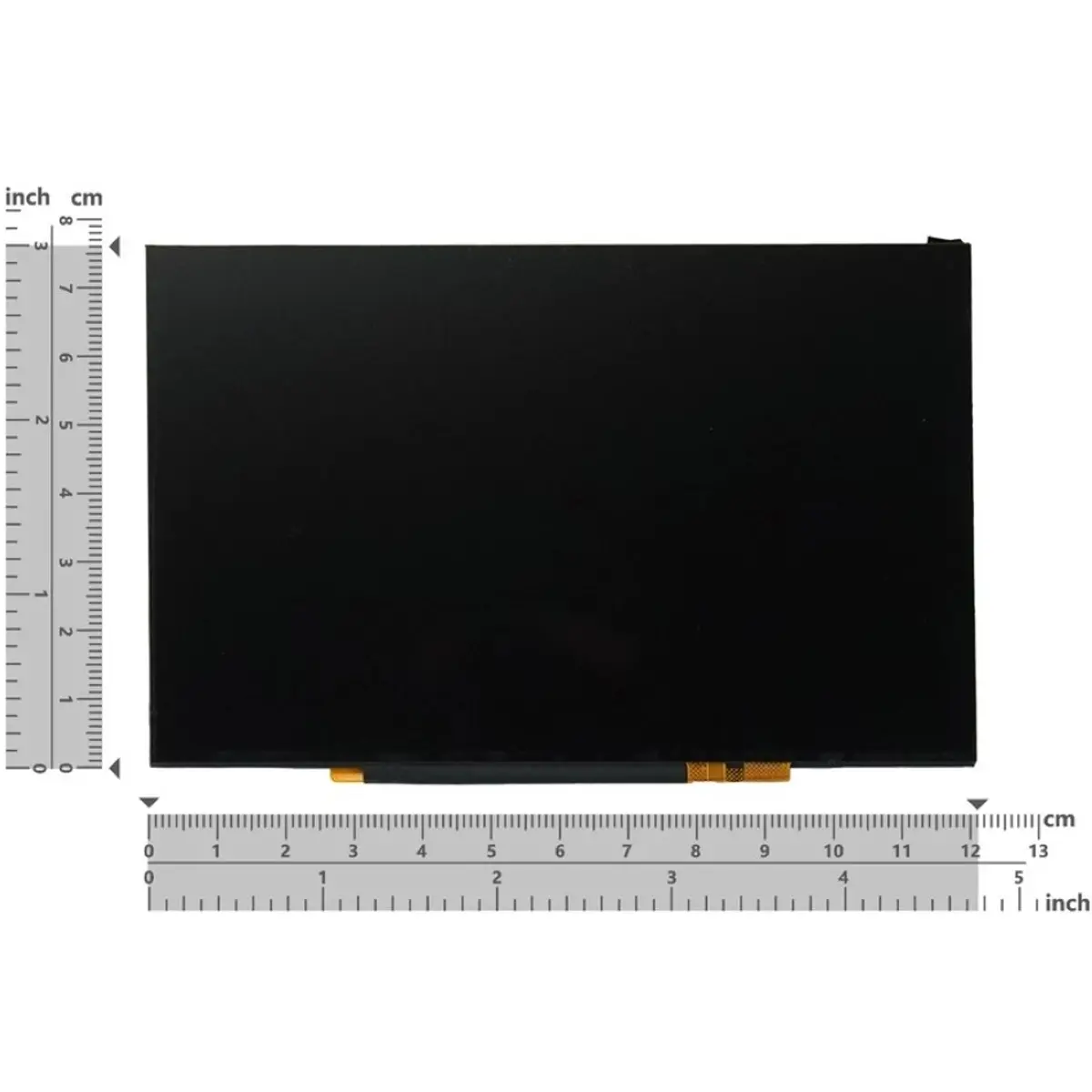

- Dimensões: 120,7 (L) × 75,8 (A) × 4,9 (E) mm

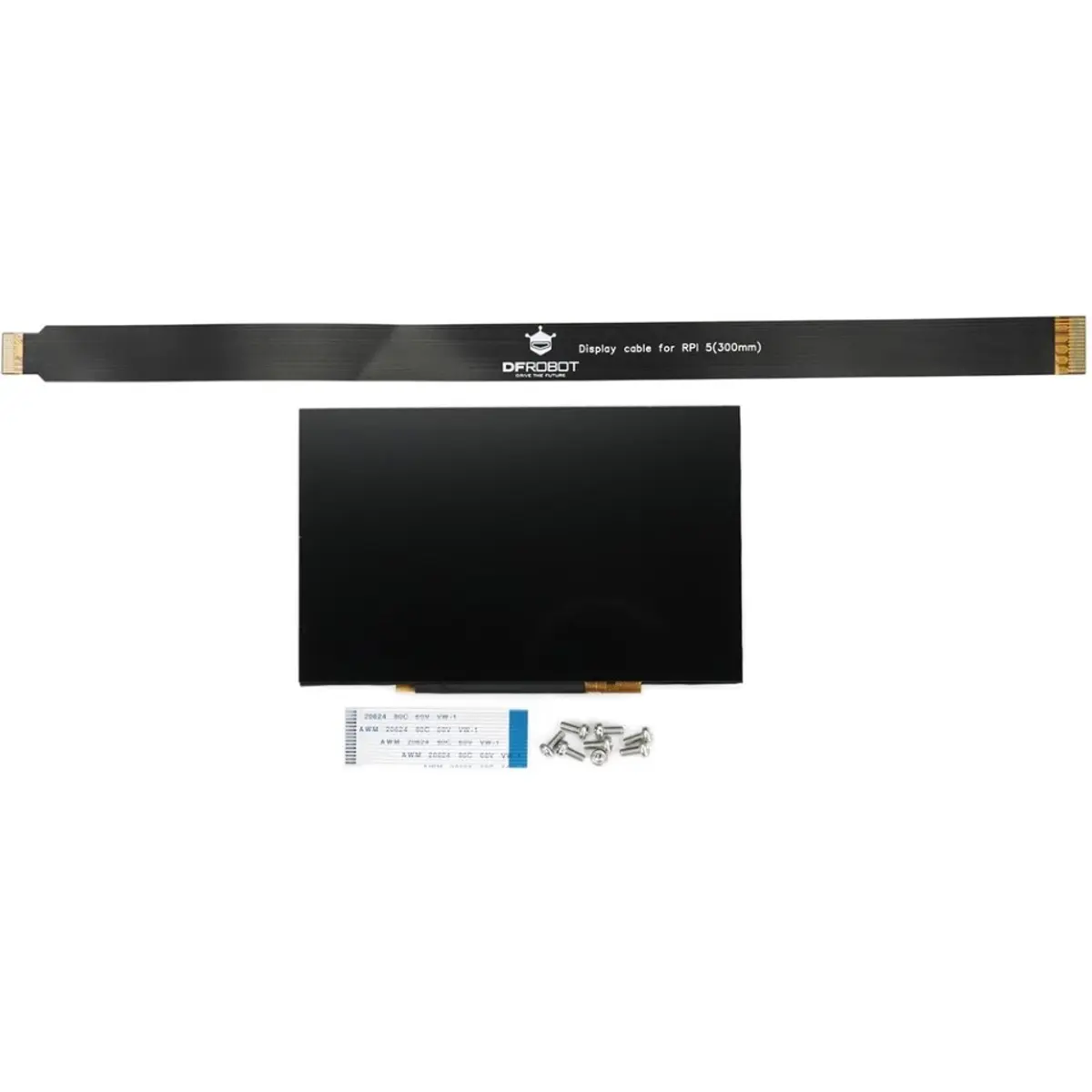

CONTEÚDO DA EMBALAGEM
• Ecrã tátil DSI IPS de 5’’ (800×480)
• Cabo FFC de 50 mm
• Cabo DSI para Raspberry Pi 5 (300 mm)
• Parafusos M2.5 × 6 (x8)
NOTAS
• Para garantir o correto funcionamento, recomenda-se a utilização de uma fonte 5 V / 2,5 A no Raspberry Pi.
• Os espaçadores (standoffs) estão soldados, a sua remoção (mesmo que usando as ferramentas adequadas) pode danificar o ecrã e invalida a garantia.

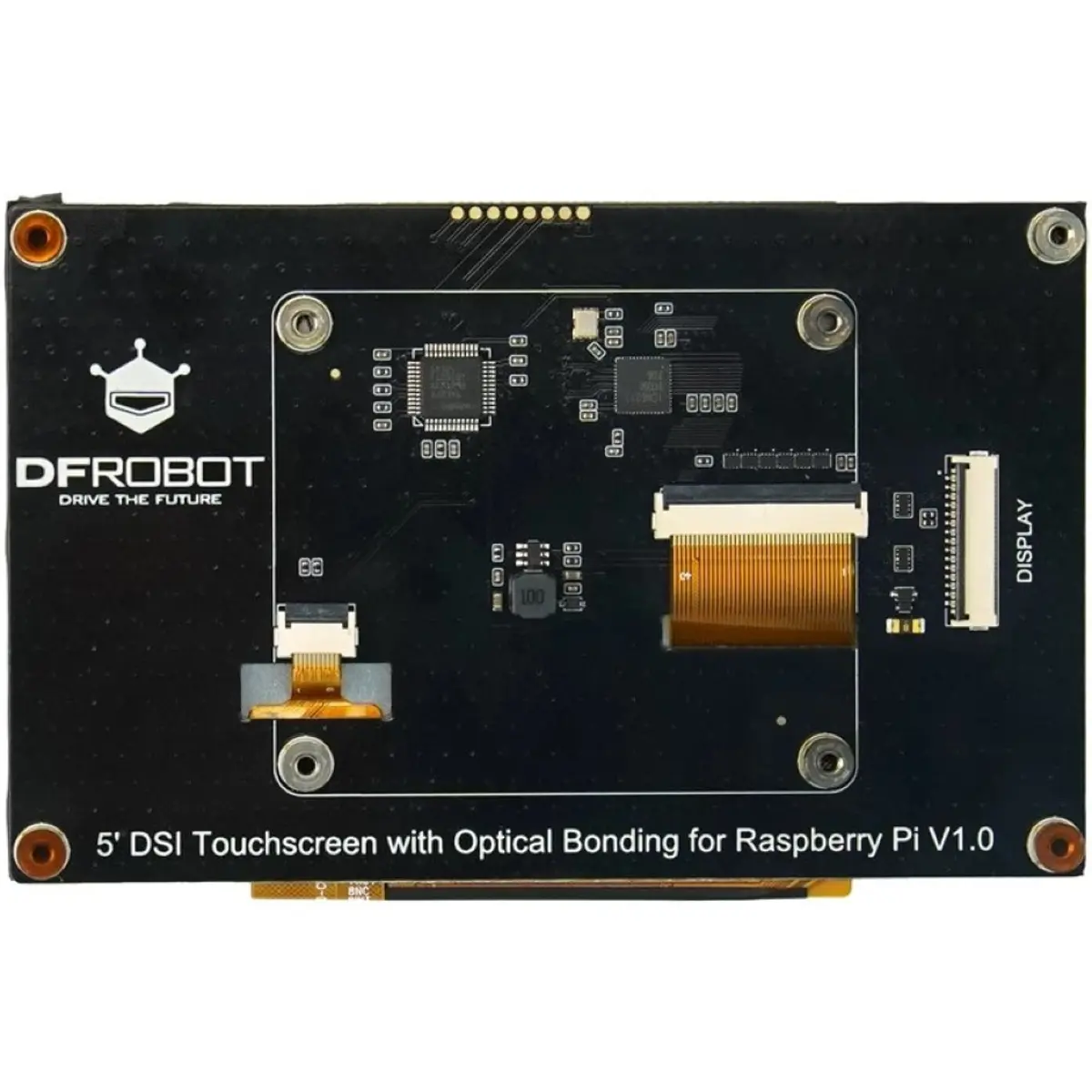

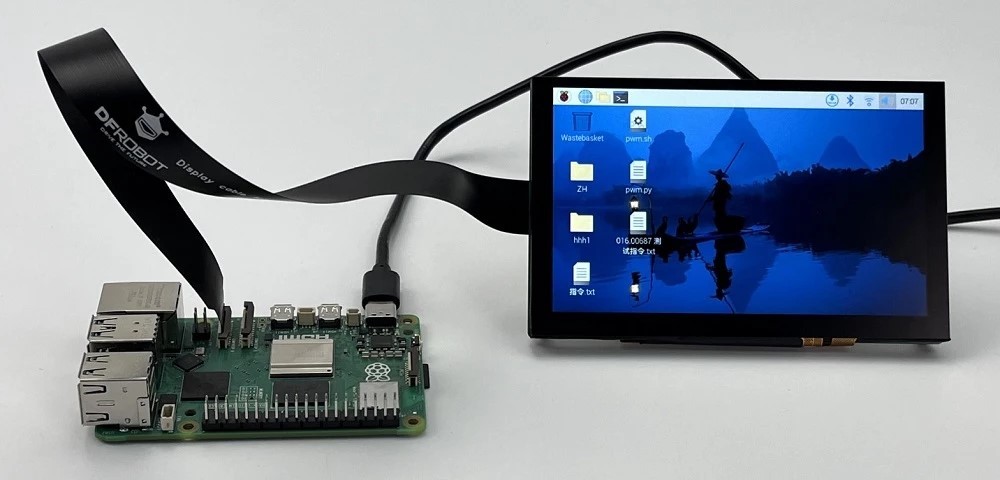

• O ecrã liga-se diretamente ao conector DISPLAY do Raspberry Pi através do cabo FFC incluído.
