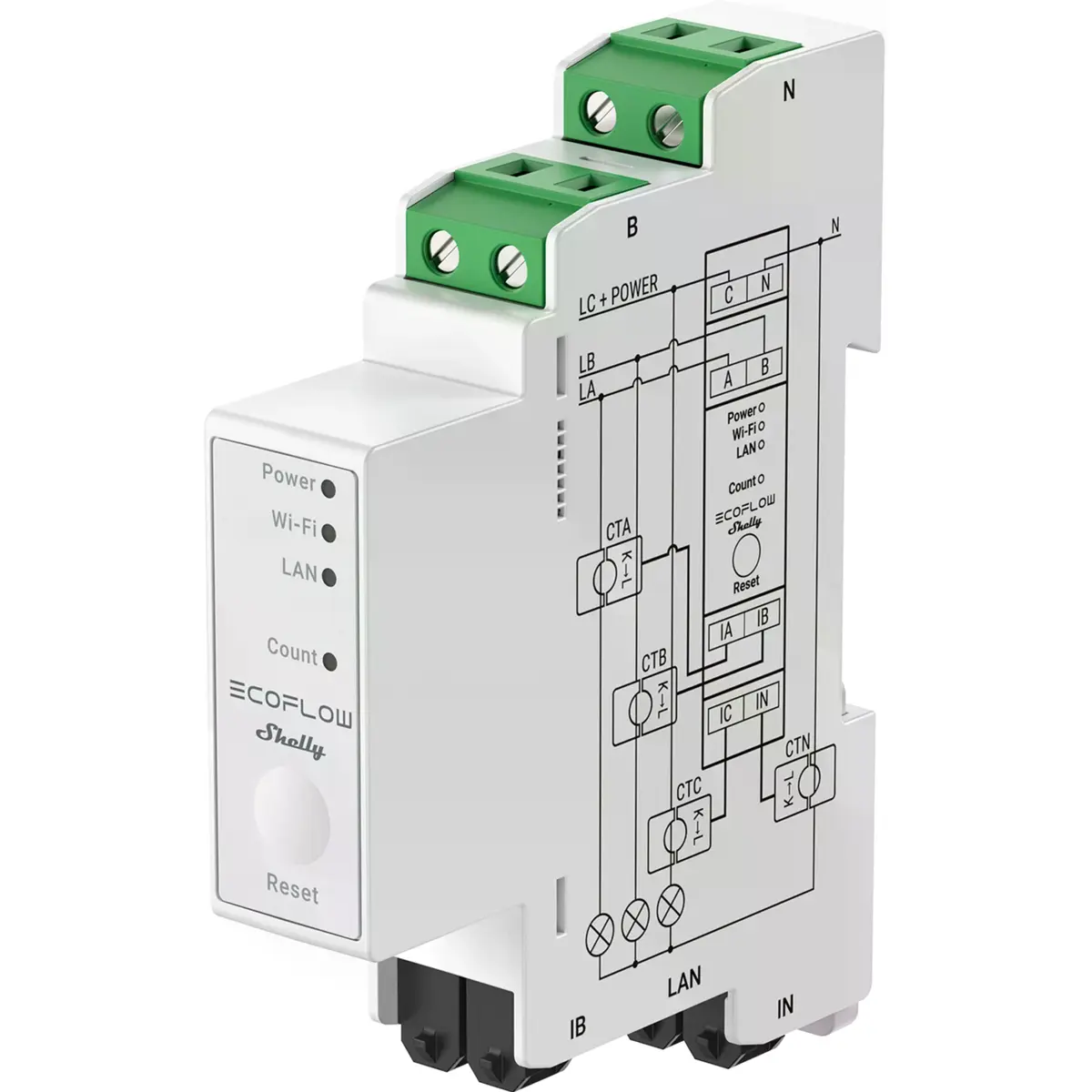

O EcoFlow × Shelly Smart Meter es un medidor de energía trifásico para montaje en carril DIN, basado en el modelo Shelly Pro 3EM, diseñado para monitorizar el consumo eléctrico en tiempo real con elevada precisión. Admite comunicaciones mediante Wi-Fi, LAN y Bluetooth, lo que permite la integración con sistemas EcoFlow como OASIS o STREAM, así como funciones de automatización y exportación avanzada de datos. Ideal para entornos residenciales, comerciales o industriales que necesiten gestión y optimización energética, con posibilidad de almacenamiento local y control remoto.
PRINCIPALES CARACTERÍSTICAS
● Basado en el Shelly Pro 3EM
● Medición trifásica con transformadores de corriente externos (TC de 120A)
● Comunicación mediante Wi-Fi, LAN y Bluetooth para instalación y monitorización
● Compatible con los sistemas EcoFlow STREAM y OASIS
● Funciona con la aplicación EcoFlow
● Compatible con Alexa, Google Home, Samsung SmartThings y Homey
● Admite MODBUS RTU para aplicaciones industriales e integraciones avanzadas
● Mide consumo e inyección de energía (4-Cuadrantes) – ideal para sistemas fotovoltaicos
● Almacenamiento interno de datos con resolución de 1 minuto hasta 60 días
● Soporte para Webhooks, MQTT, JSON RPC y scripting mJS
● Integración con la nube EcoFlow y exportación de datos en CSV
● Montaje en carril DIN con dimensiones compactas
● Medición de tensión, corriente, potencia y factor de potencia en tiempo real
● Sensor interno de temperatura y detección de errores en la secuencia de fase
● LED indicadores de estado: alimentación, Wi-Fi, LAN y contaje de energía
ESPECIFICACIONES:
◾ Mediciones eléctricas
- Voltímetros (RMS por fase): 100 – 260 V
· Precisión: ±1 %
- Amperímetros (RMS por TC en cada fase + neutro): 0 – 120 A
· ±1 % (2 – 120 A)
· ±2 % (1 – 2 A)
· ±5 % (0 – 1 A)
- Tipos de energía/potencia medida:
· Activa y aparente
· Energía activa fundamental
· Energía reactiva fundamental
· Factor de potencia
◾ Comunicación
- Wi-Fi: 802.11 b/g/n
· Banda: 2400 – 2495 MHz
· Potencia: < 20 dBm
· Alcance (varía localmente):
· Hasta 50 m exterior
· Hasta 30 m interior
- Bluetooth: 4.2
· Alcance (varía localmente):
· Hasta 30 m exterior
· Hasta 10 m interior
- LAN: puerto Ethernet dedicado
◾ Procesamiento y automatización
- CPU: ESP32
- Flash: 16 MB
- Webhooks: hasta 20, con 5 URLs por hook
- Scripting: mJS
- MQTT: Sí
- Exportación de datos:
· CSV para valores guardados
· JSON mediante RPC
◾ Alimentación y consumo
- Tensión de alimentación: 100 – 260 VAC, 50/60 Hz
- Consumo: < 3 W
◾ Condiciones ambientales
- Temperatura de funcionamiento: -20 °C a 40 °C
- Humedad: 30 % a 70 % HR
- Altitud máxima: 2000 m
◾ Instalación y dimensiones
- Montaje: carril DIN
- Dimensiones (A×L×P): 94 × 19 × 69 mm
NOTAS:
◾ Recomendaciones de instalación:
- La instalación debe ser realizada por un electricista cualificado
- La LAN solo debe conectarse/desconectarse con el equipo apagado
◾ Certificación: Conformidad CE (2014/53/EU, 2014/35/EU, entre otras)
◾ Botón de usuario:
- Pulsar 5 s para activar el modo AP
- Pulsar 10 s para restablecimiento de fábrica
◾ LED de contaje (Count): Parpadea en rojo con una frecuencia proporcional a la energía medida.
