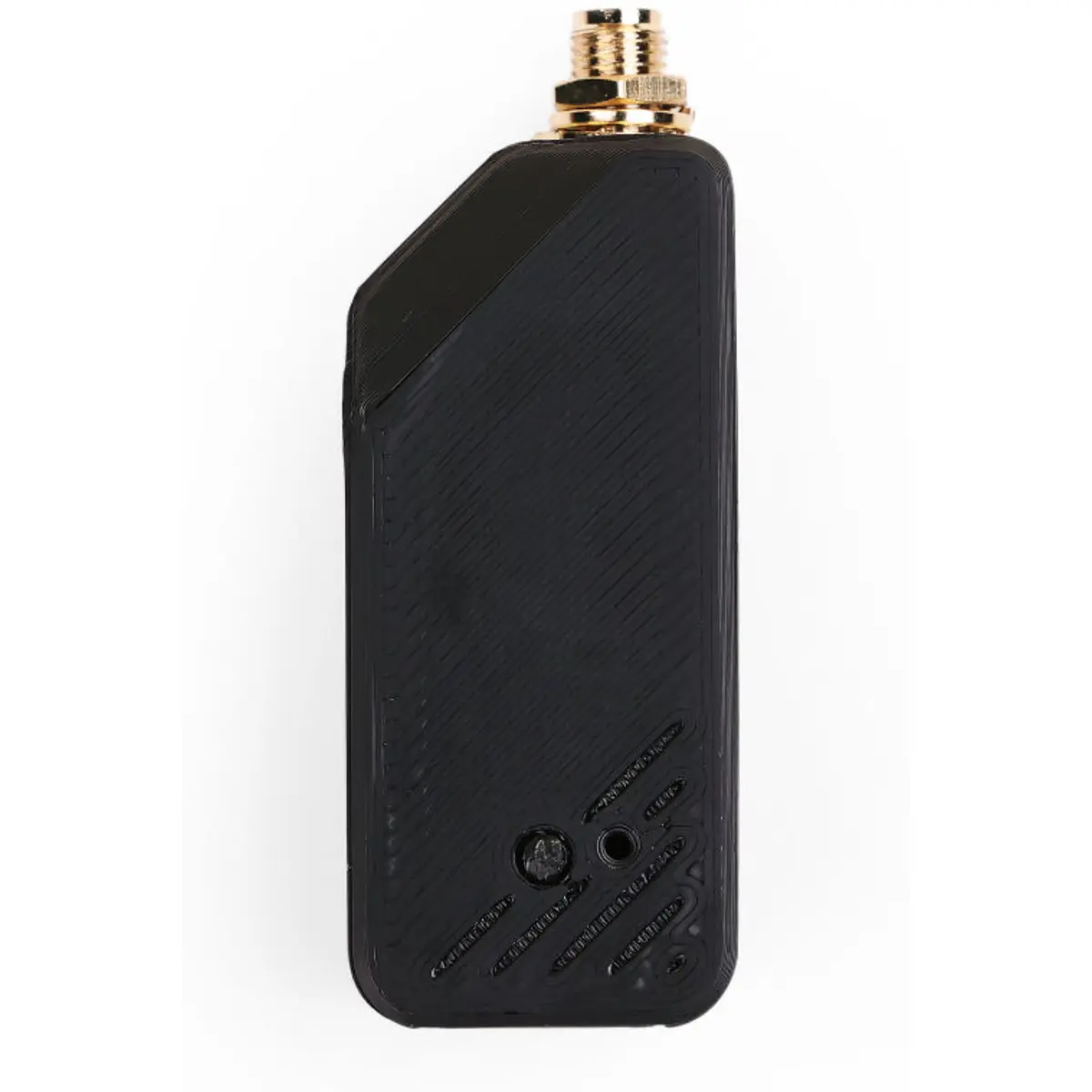

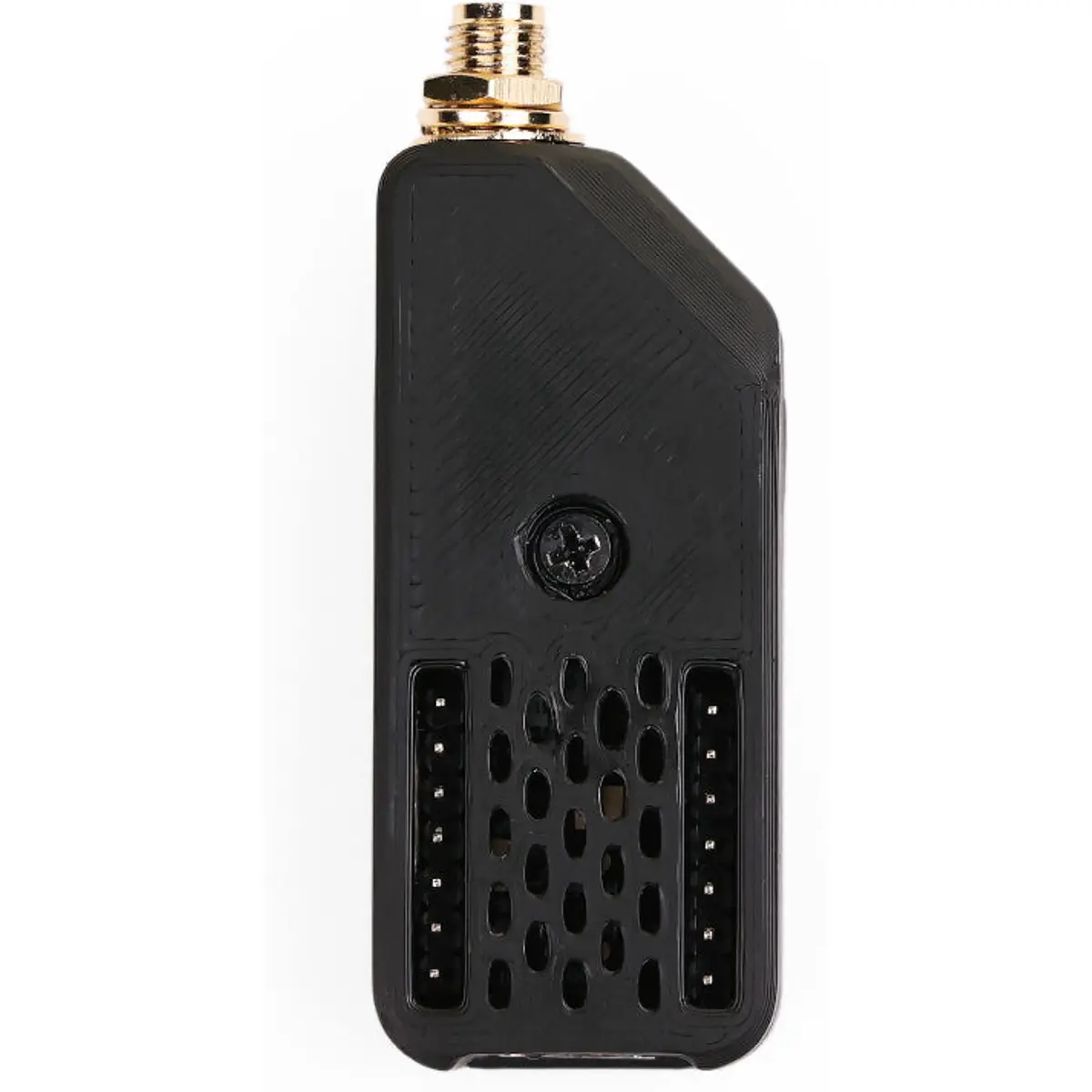

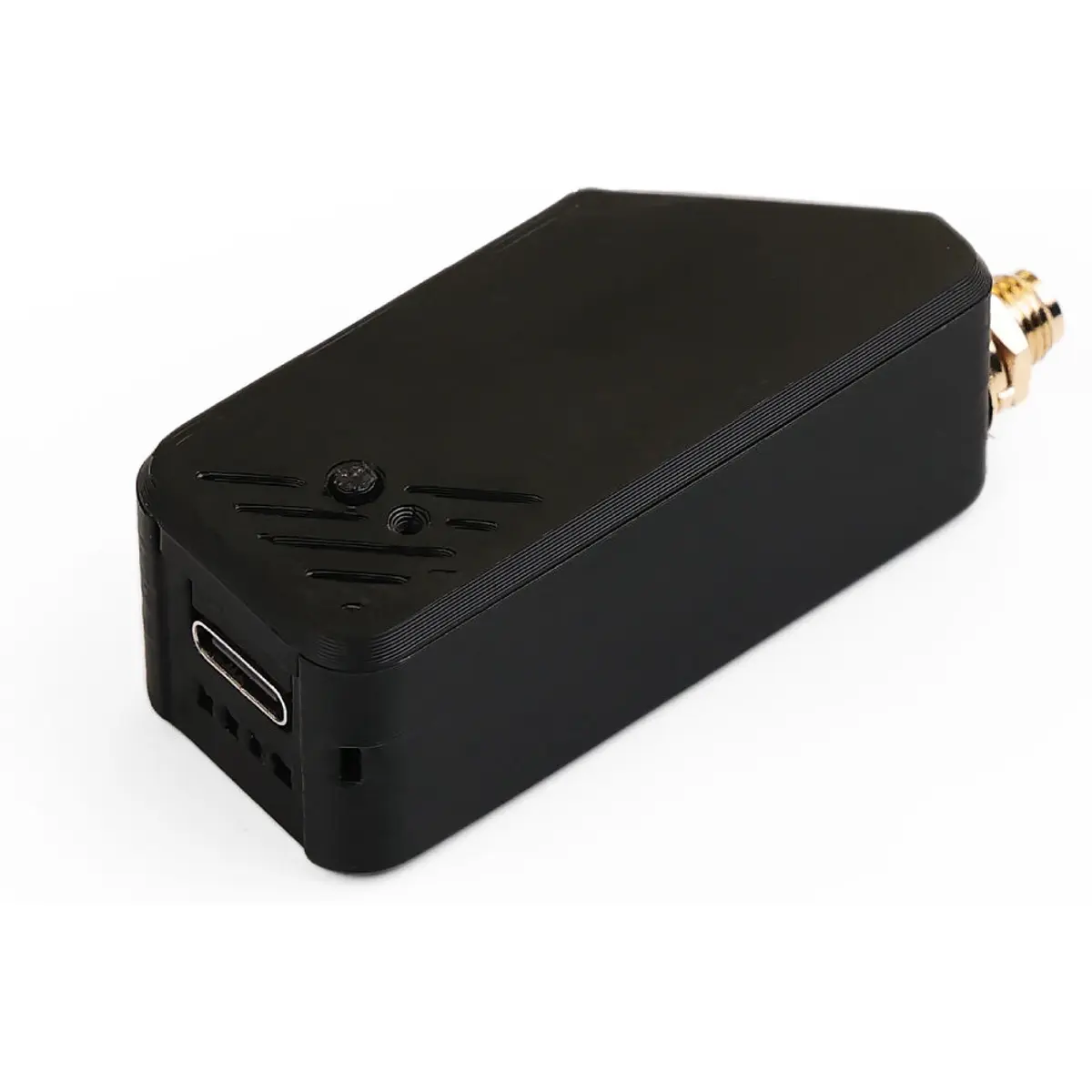

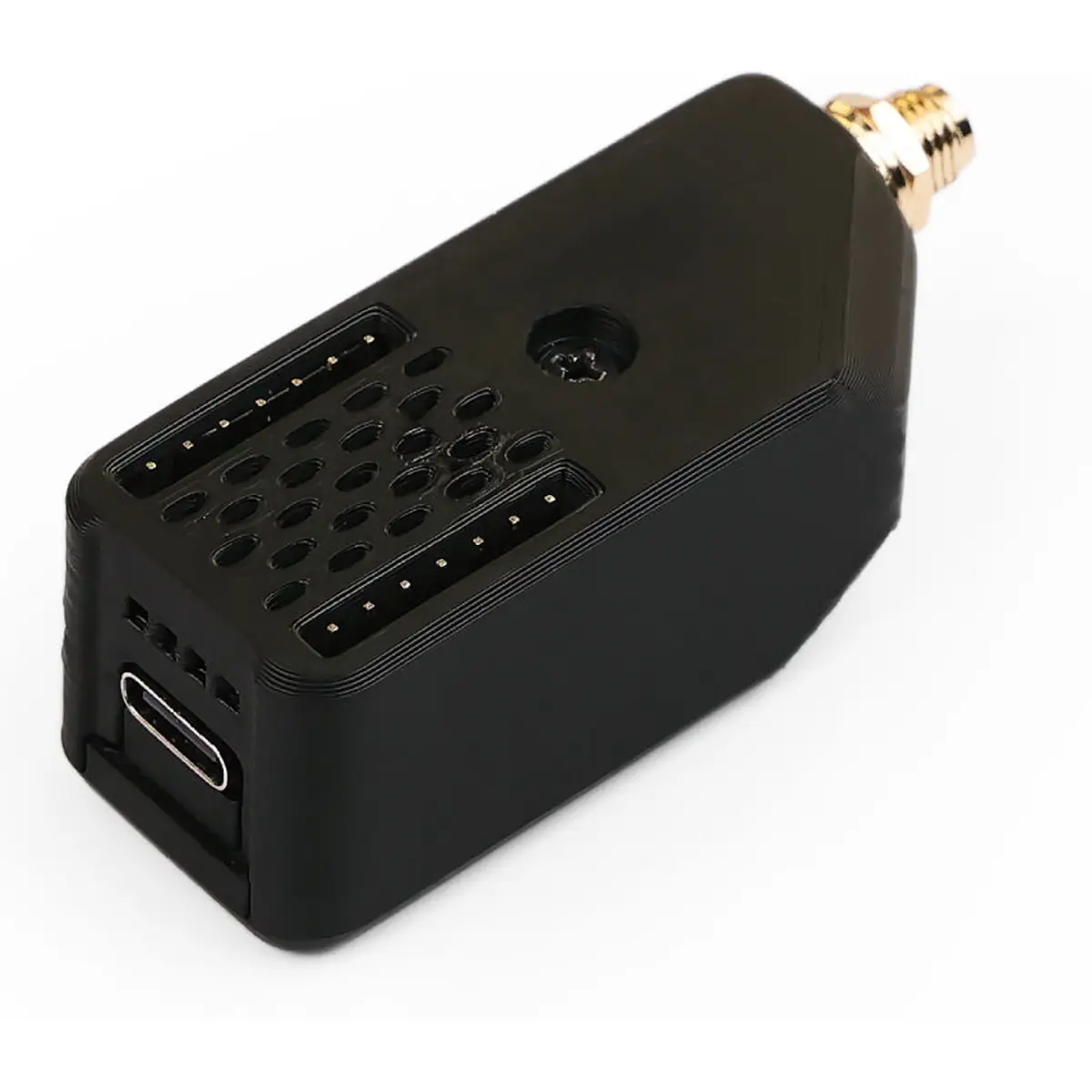

Este dispositivo é baseado no microcontrolador XIAO ESP32S3 e no módulo LoRa Wio-SX1262. Acompanhado por uma elegante caixa impressa em 3D, inclui uma antena externa de 2 dBi com frequência ampla de 868–915 MHz. Suporta comunicação Meshtastic e gateway LoRaWAN de canal único com alcance de 2 a 5 km. Através da porta GPIO, é possível emparelhar com módulos GNSS e outros módulos adicionais.
PRINCIPAIS CARACTERÍSTICAS
✅ Elevado Desempenho RF: Suporta comunicação sem fios dual com LoRa (862–930 MHz), Wi-Fi 2.4 GHz e BLE 5.0. Quando ligado a uma antena externa, permite comunicação à distância de 2 a 5 km (LoRa) e mais de 100 m (Wi-Fi / BLE).
✅ Gateway LoRaWAN de Canal Único: Fornecido com firmware pré-instalado, pronto a usar assim que ligado à alimentação.
✅ Design Compacto com Caixa 3D: Medindo apenas 22 x 23 x 57 mm, em material ABS preto resistente a temperaturas entre -40 °C e 100 °C, ideal para ambientes exteriores e projetos com restrição de espaço.
✅ Placa MCU Potente: Inclui processador Xtensa ESP32S3 dual-core a 240 MHz com várias portas de desenvolvimento. Compatível com Arduino e MicroPython.
✅ Gestão de Energia Eficiente: Porta USB Tipo-C, múltiplas interfaces GPIO/I2C/UART e controlo de carregamento de bateria de lítio.
✅ Hardware Versátil: Pode ser usado como nó ou router Meshtastic, gateway LoRaWAN de canal único, ou sensor LoRa/LoRaWAN.
APLICAÇÕES
✅ Gateway LoRaWAN de Canal Único
Solução económica para ligar múltiplos sensores LoRaWAN e enviar dados para redes como The Things Network ou Chirpstack.
✅ Sensor LoRa / LoRaWAN
Sensor LoRaWAN em formato compacto, ideal para principiantes. Compatível com a placa de expansão XIAO e sensores Grove para prototipagem rápida.
✅ Nó ou Router Meshtastic
Meshtastic é um projeto open-source para redes mesh baseadas em dispositivos LoRa de baixo consumo, permitindo comunicação sem necessidade de rede móvel ou Wi-Fi. Ideal para ambientes extremos e atividades ao ar livre. (Requer gravação de um Firmware diferente do pré-instalado, consulte as notas para mais informação).
ESPECIFICAÇÕES
◾ Básico
- Processador: ESP32-S3R8, Xtensa LX7 dual-core, 32 bits, até 240 MHz
- Memória: 8 MB PSRAM integrada + 8 MB Flash
- Conectividade sem fios:
· Wi-Fi 2.4 GHz completo
· Bluetooth 5.0 e Bluetooth mesh
· LoRa: Semtech SX1262, 862–930 MHz
- Interfaces:
· 1x UART, 1x I2C, 1x I2S, 1x SPI
· 11x GPIOs (PWM), 9x ADC
· 1x LED de utilizador, 1x LED de carga
· 1x Botão de reset, 1x Botão de arranque
- Alimentação:
· Entrada (USB-C): 5V
· Entrada (BAT): 4,2V
· Corrente de carregamento: 100 mA
- Temperatura de funcionamento: -40 °C ~ 65 °C
◾ Antena
- Tipo: Antena externa SMA para I-PEX
- Ganho máximo: 2 dBi
- Dimensões: 13,0 x 195 mm
- Instalação: Montada fora da caixa
- Alcance: 2~5 km em ambiente aberto
- Aplicação: Adequada para uso interior e exterior
◾ Mecânica
- Dimensões: 22 x 23 x 57 mm
- Material: ABS
- Peso: 37,1 g
CONTEÚDO DA EMBALAGEM

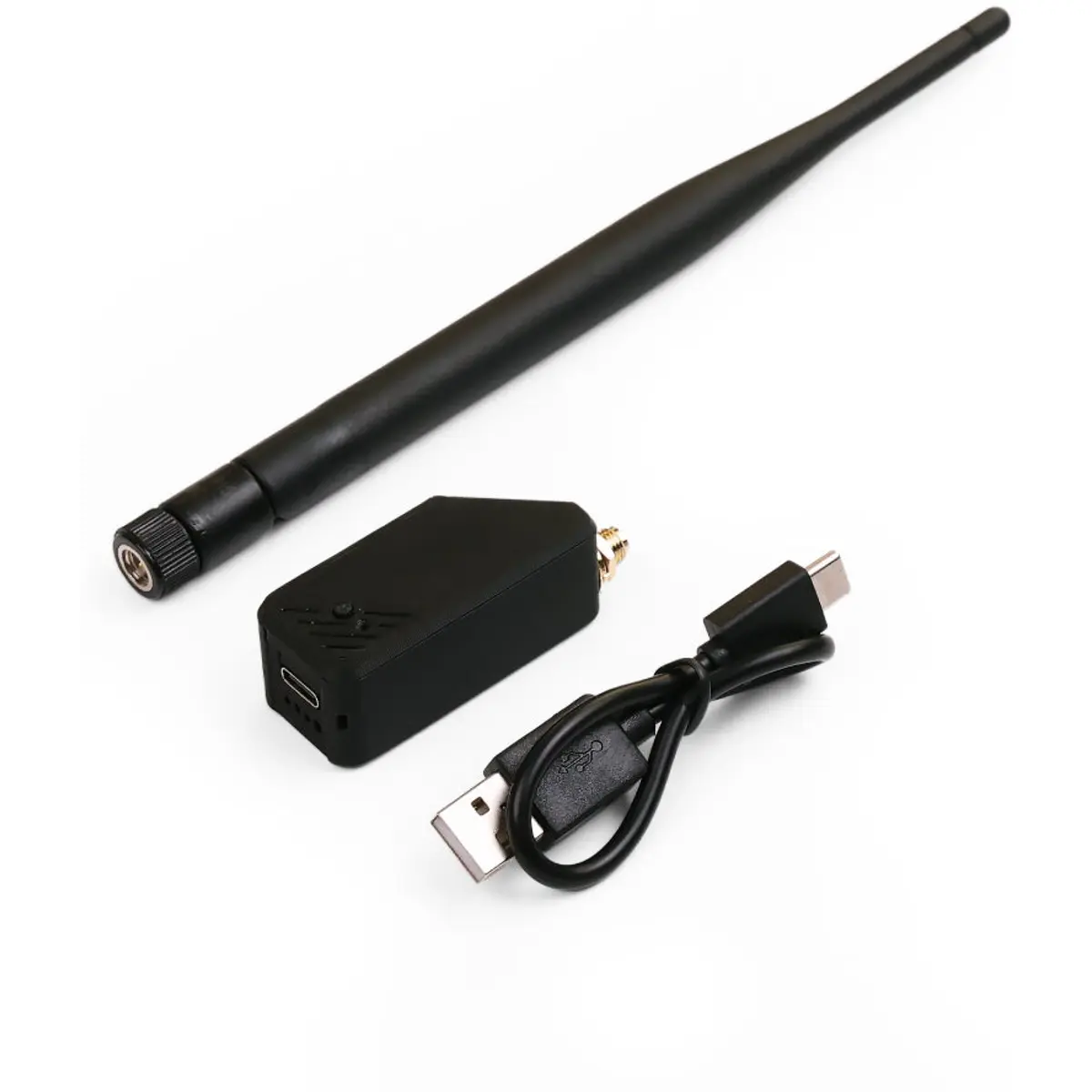

◾ 1x Kit Wio-SX1262 e XIAO ESP32S3 com caixa impressa em 3D
◾ 1x Antena SMA 2 dBi (868–915 MHz)
◾ 1x Cabo USB tipo C de 20 cm
NOTAS
◾ Este produto é fornecido com firmware de gateway LoRa de canal único pré-instalado e pode ser utilizado com a app SenseCraft em apenas três passos.
◾ Caso pretenda utilizar o Meshtastic, será necessário instalar o firmware correspondente. Consulte
este tutorial para mais informação.
▶ Informação adicional (no site da Seeed Studio)
Wio-SX1262 extension board diagram
|
 |
XIAO ESP32S3 front indication diagram
|
 |
XIAO ESP32S3 back indication diagram
|
 |
XIAO ESP32S3 Pin List
|
|
