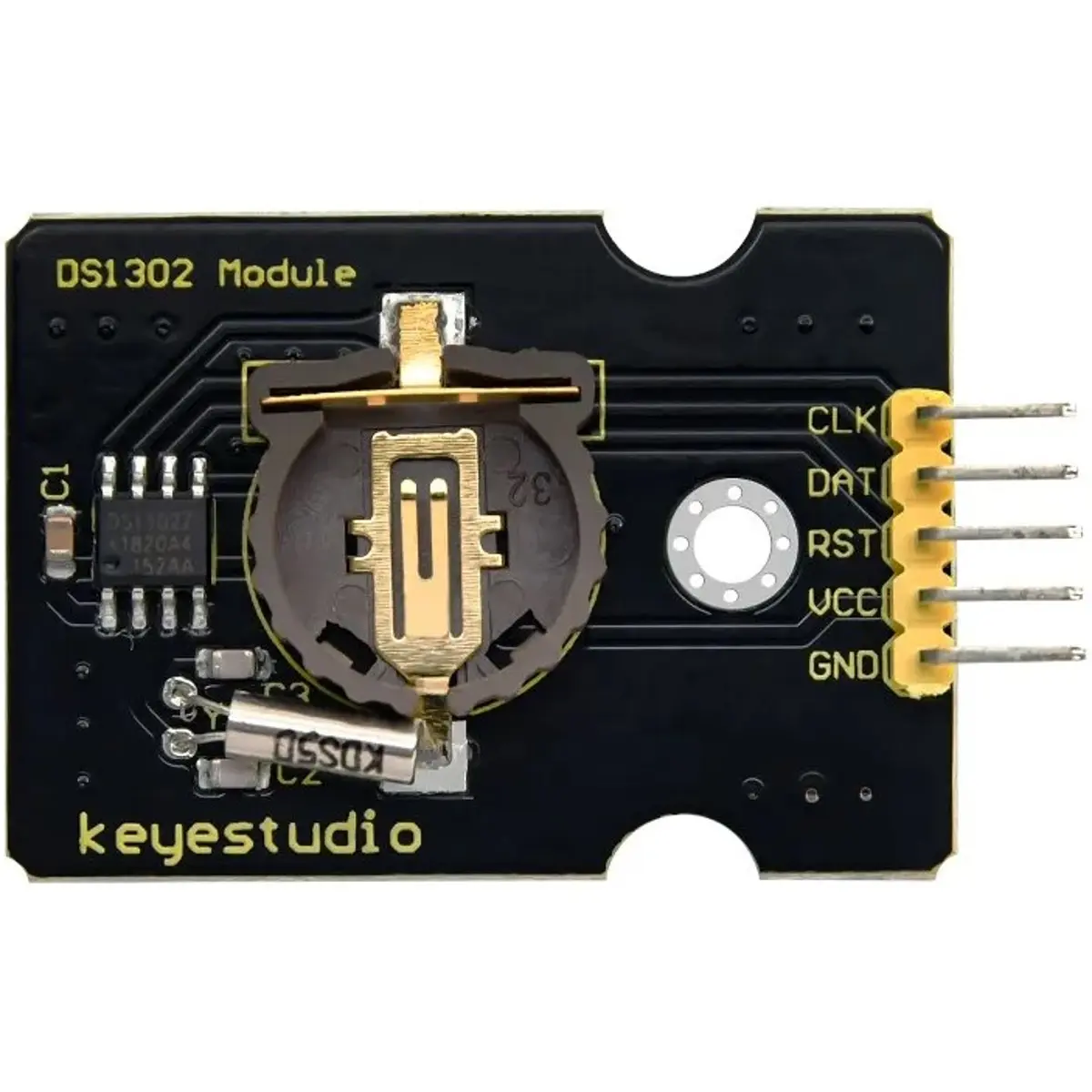

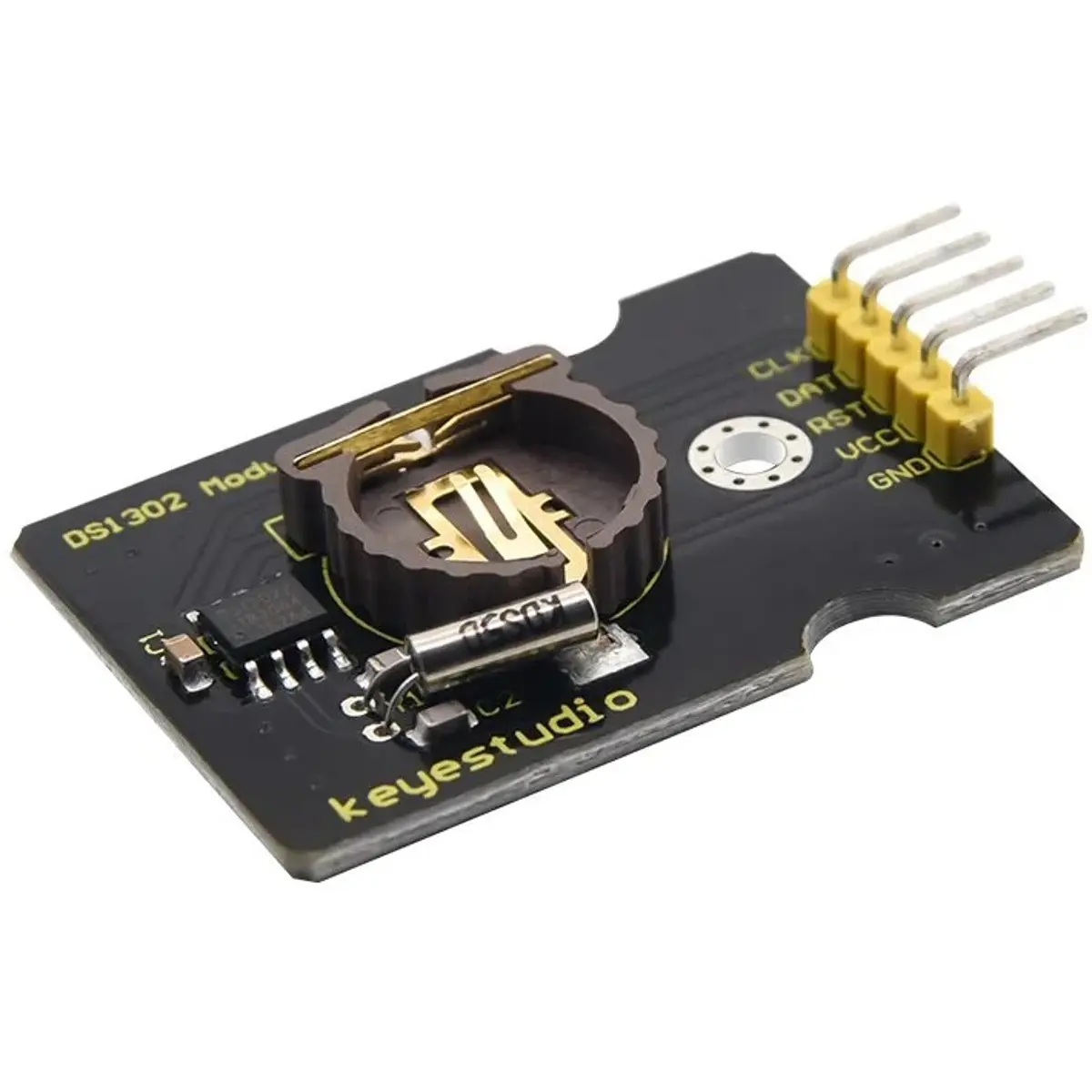

O módulo Keyestudio KS0517 é um relógio de tempo real baseado no chip DS1302, ideal para projetos que requerem contagem de tempo mesmo durante falhas de energia. Com um suporte para pilha CR1220 (não incluída), garante retenção de dados e tempo por mais de um ano. A comunicação é feita através de uma interface serial síncrona de apenas 3 pinos, sendo compatível com microcontroladores e ideal para sistemas com recursos limitados.
PRINCIPAIS CARACTERÍSTICAS
● Chip DS1302 da DALLAS com função de relógio e calendário em tempo real
● Retém dados mesmo sem alimentação (com pilha CR1220)
● Comunicação serial síncrona com apenas 3 pinos (RST, I/O, SCLK)
● Baixo consumo energético (<1mW em retenção)
● Suporta formato de 12h ou 24h com indicação AM/PM
● Inclui 31 bytes de RAM estática integrados
● Orifício de fixação para montagem fácil em outros dispositivos
ESPECIFICAÇÕES
◾ Alimentação
- Tensão de funcionamento: 5V DC
- Corrente de funcionamento: 60mA
- Corrente máxima (pico): 0.3A
◾ Condições Ambientais
- Temperatura de funcionamento: -25℃ a 65℃
◾ Interface
- Cabeçalho de 5 pinos com passo de 2.54mm
- Pinos: RST, I/O, SCLK, VCC, GND
◾ Relógio/Calendário
- Suporta segundos, minutos, horas, dias, semanas, meses e anos
- Ajuste automático para número de dias no mês e anos bissextos
- Formato de hora: 12h (com AM/PM) ou 24h
◾ Memória: 31 bytes de RAM estática
◾ Físico
- Diâmetro do orifício de fixação: 3mm
- Dimensões: 50 × 28 mm
- Peso: 5.8g
◾ Alimentação
- Tipo de pilha: CR1220
- Tensão: 3V
- Retenção teórica de dados: >1 ano (usando uma pilha de 40mAh)
NOTA: Requer uma pilha CR1220 (não incluída).
