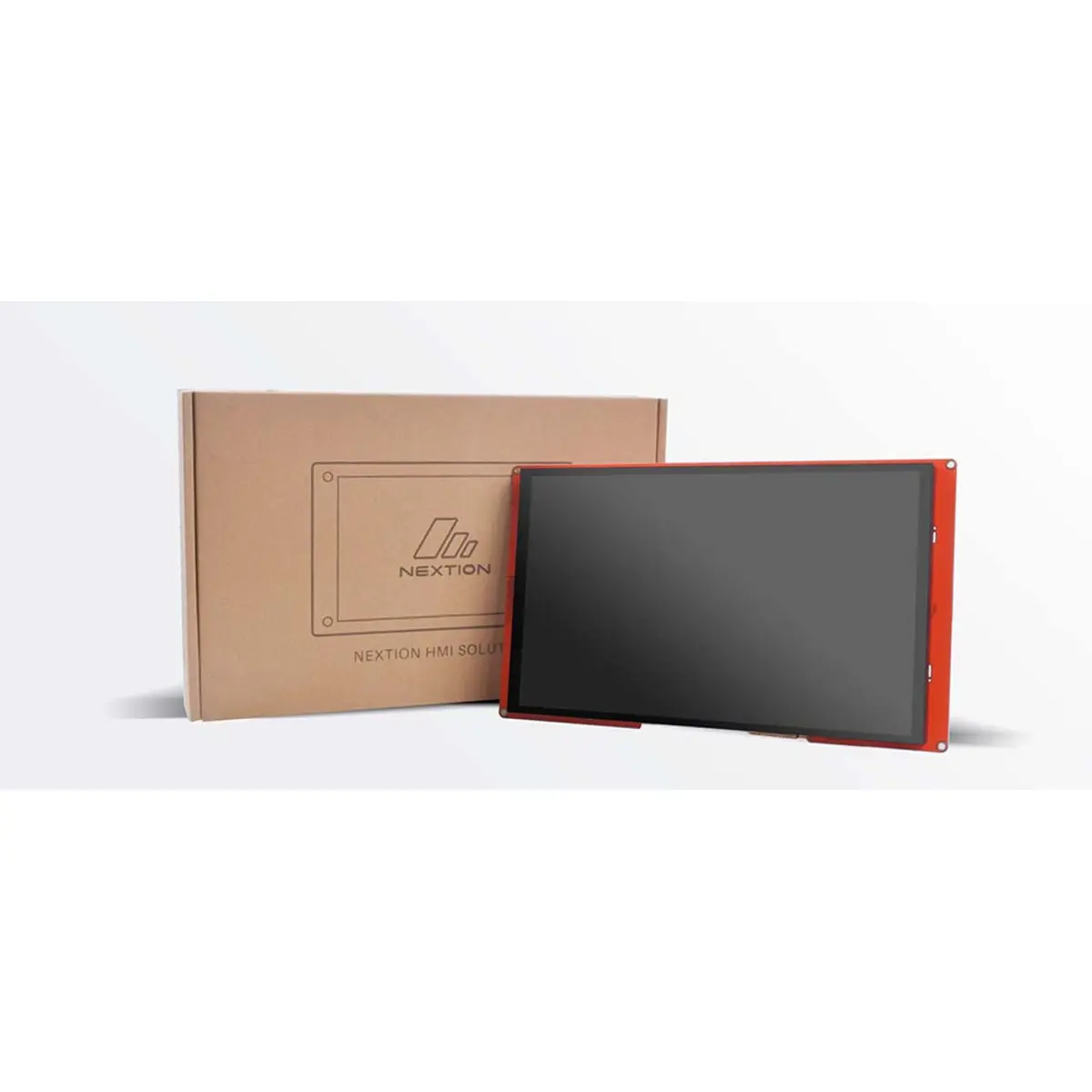

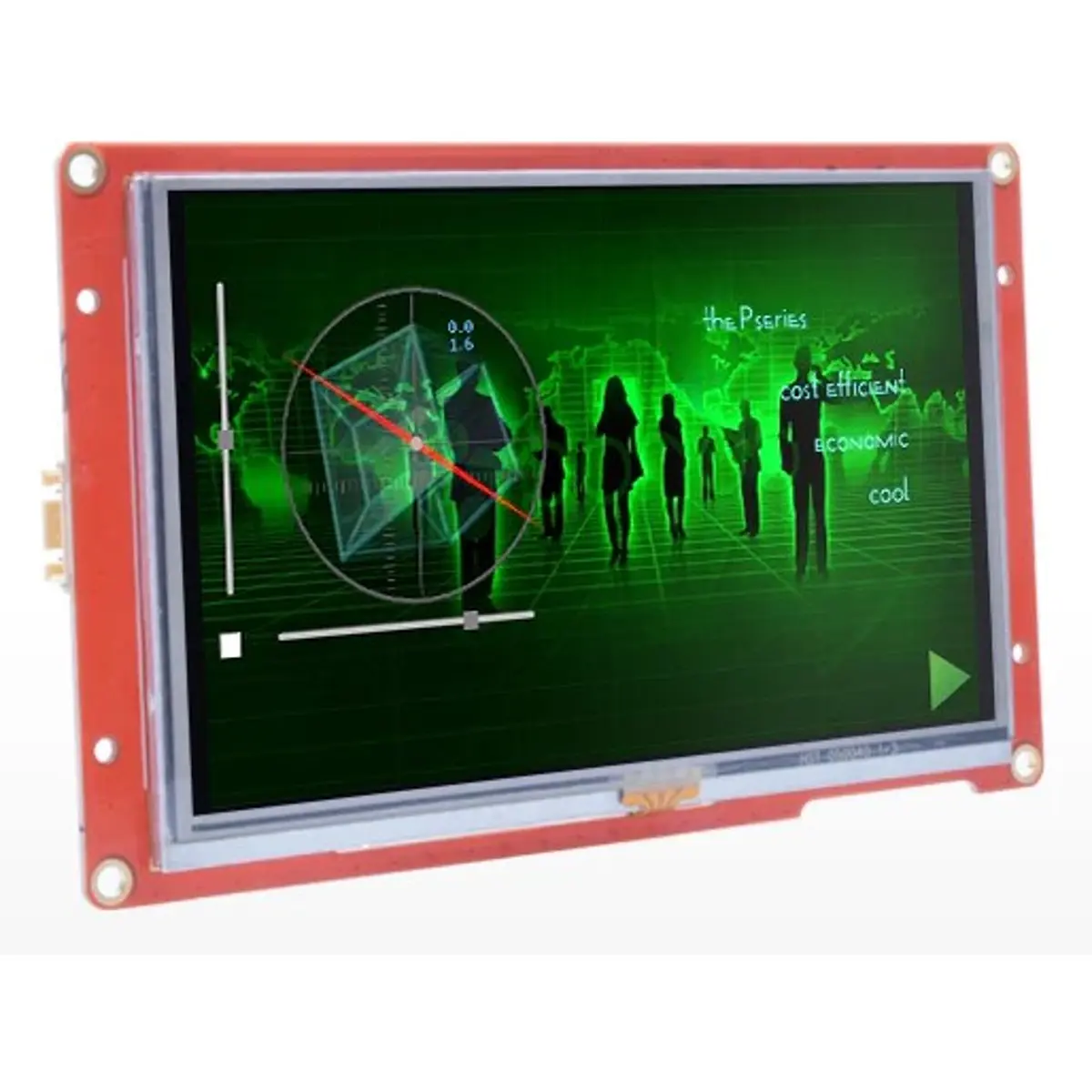

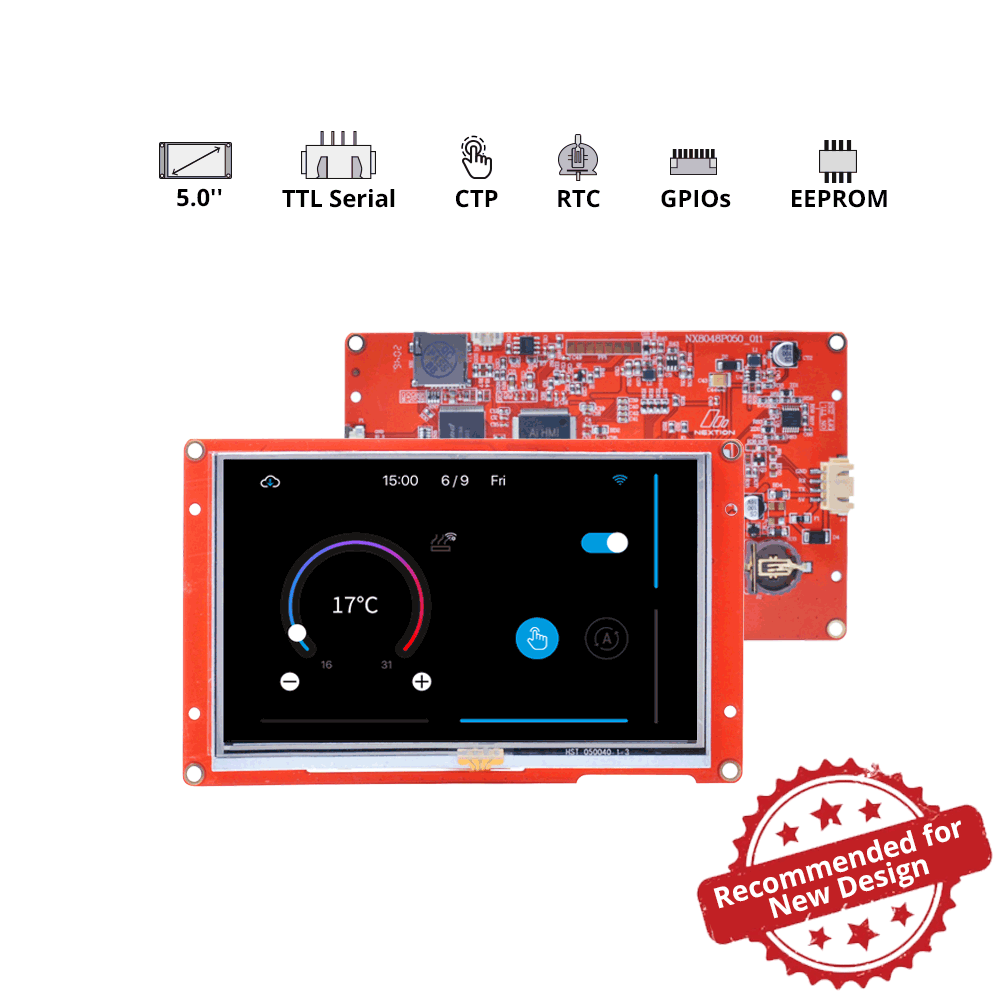

Ecrã para Interface Homem-Máquina (HMI) da Nextion, com touchscreen resistivo de 5,0", processador a 200 MHz e memória integrada. Permite criar interfaces tácteis de forma rápida no Nextion Editor com componentes WYSIWYG (arrastar-e-largar), instruções ASCII simples e simulador gratuito para testar sem o display. Liga-se ao MCU por série TTL e, sendo da Série Intelligent, acrescenta funções de áudio, vídeo, animações, efeitos de carregamento de páginas, componentes transparentes e arrastar/mover, além de microSD para atualização de firmware/projeto.
PRINCIPAIS CARACTERÍSTICAS
● Série Intelligent: MCU a 200 MHz, mais Flash e mais SRAM face às séries Basic/Enhanced
● Ecrã TFT 5,0" 800×480, 65K cores, brilho ajustável 0–100% em passos de 1%
● Touchscreen resistivo (≥1 milhão de toques)
● Nextion Editor: componentes WYSIWYG, codificação por eventos, simulador, comandos operacionais e instruções ASCII simples
● Suporte de fontes personalizadas (criador de fontes), múltiplas codificações de caracteres
● Comunicação série TTL (4 pinos 2,54 mm), baudrate 2400 até 921600 bps
● 8 GPIO de extensão (3,3 V), IO6–IO7 com PWM, eventos de binding de componentes
● Slot microSD (FAT32, até 32 GB) para atualização de firmware/projeto e, na Série Intelligent, uso em runtime
● RTC integrado (pilha CR1220)
● Suporte a áudio (conetor 1.25T-2-2A); potência típica de coluna 0,5–1,5 W (coluna não incluída)
ESPECIFICAÇÕES

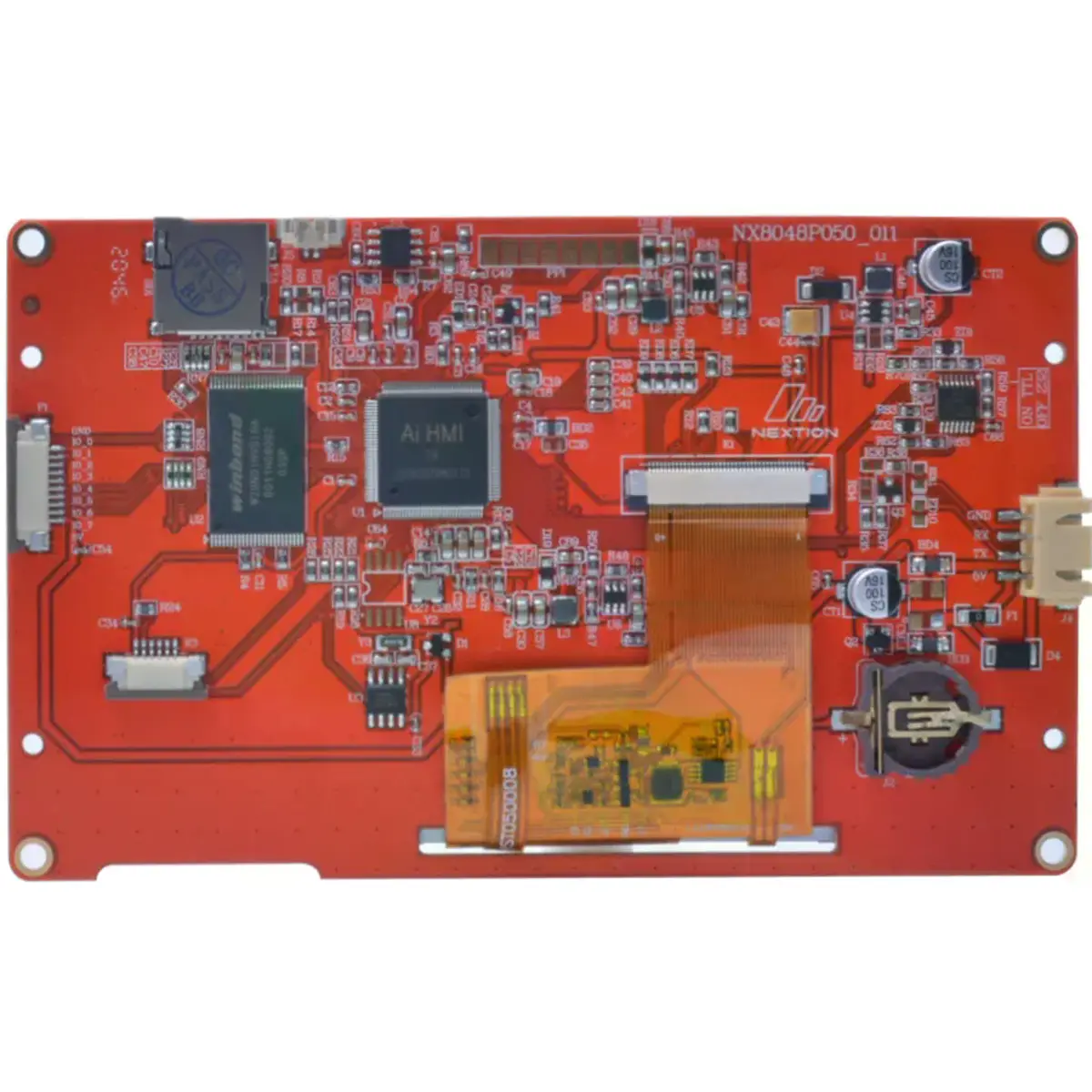

◾ Modelo: NX8048P050-011R
◾ Ecrã

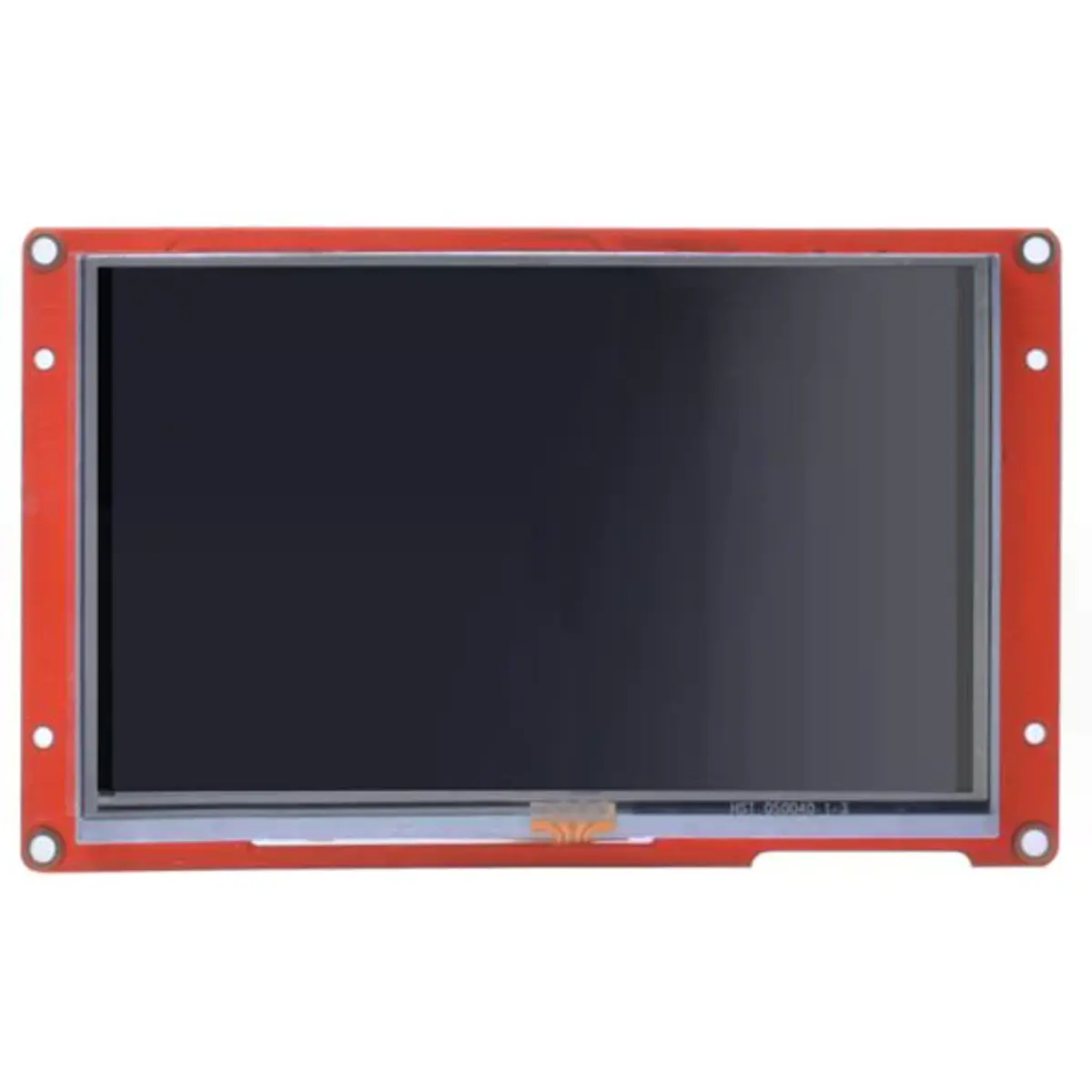

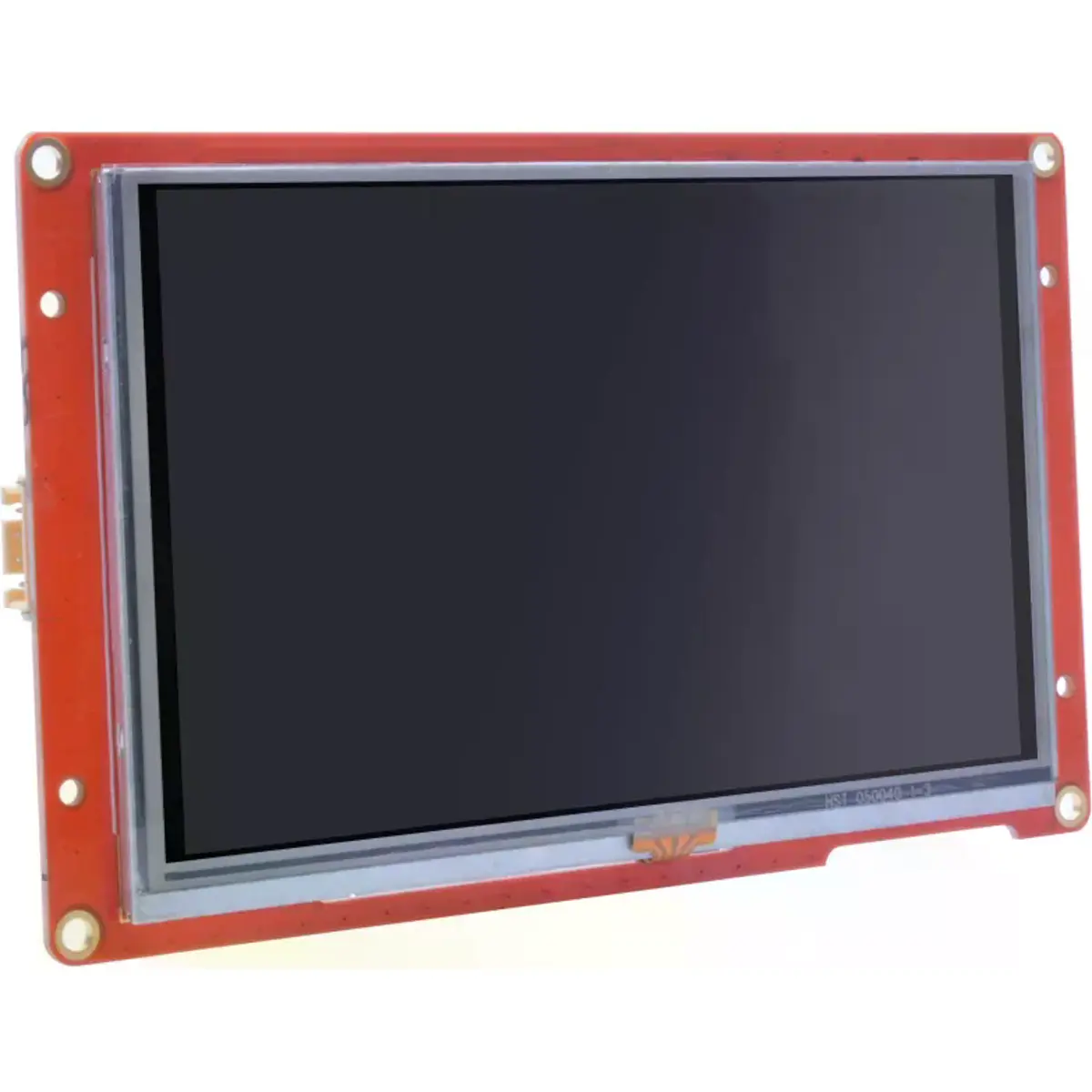

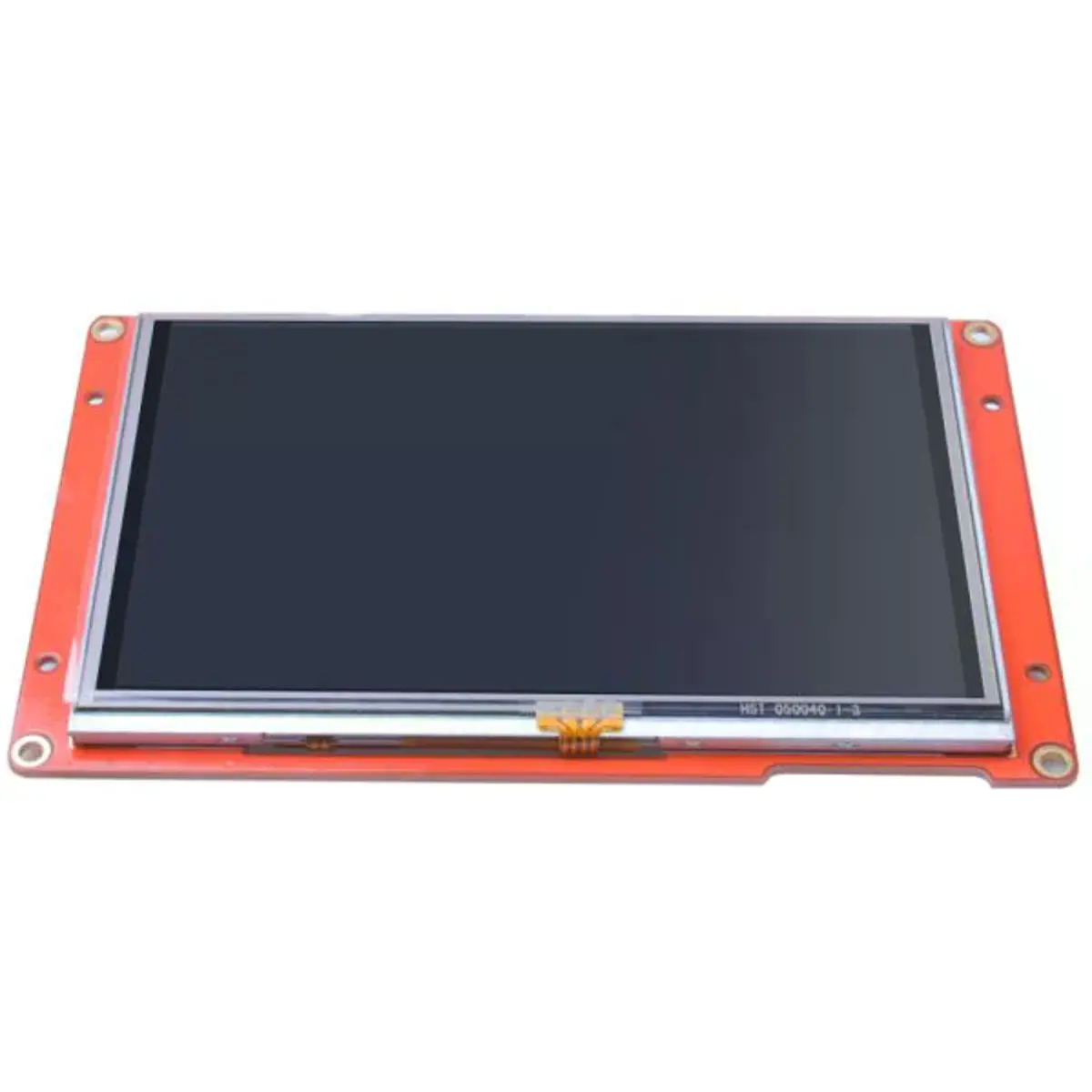

- Tamanho/Tipo: 5,0" TFT com touchscreen resistivo
· Resolução: 800 × 480 px
· Cores: 65K (formato 16-bit 5R-6G-5B)
· Área ativa (A.A.): 108,00 × 64,80 mm
· Área visível (V.A.): 120,7 × 75,8 mm
· Brilho: ~300 nit (ajuste 0–100% em passos de 1%)
· Retroiluminação: LED, vida útil média > 30.000 h
· Durabilidade do toque: > 1.000.000 toques
◾ Processamento e memória
- MCU: 200 MHz
· Flash para fontes/imagens: 120 MB
· RAM: 512 KB
· EEPROM: até 1024 bytes
· Buffer de instruções: até 4096 bytes
◾ Interfaces e I/O
- Porta série TTL (RX 3,3 V / TX 5,0 V)
· Baudrate: 2400 a 921600 bps
· Conetor série: XH2.54 4P
- microSD (FAT32) até 32 GB
· Atualização de firmware/projeto via ficheiro .tft
· Série Intelligent: suporte a uso em runtime (ver guia do editor)
- GPIO de extensão: 8 digitais (IO0–IO7, 3,3 V, entrada/saída; corrente recomendada ≤ 1 mA)
· IO6–IO7 com PWM
- RTC integrado
· Pilha: CR1220
- Áudio
· Conetor: 1.25T-2-2A (passo 1,25 mm, 2 pinos)
· Potência recomendada de coluna: 0,5–1,5 W
- USB: Não
◾ Alimentação e consumo
- Tensão de funcionamento: 4,65–6,5 VDC (típico 5 V)
· Corrente típica (brilho 100%): ~220 mA
· Modo SLEEP (típico): ~170 mA
- Recomendação de fonte: 5 VDC / 1,0 A
◾ Ambiente
- Temperatura de operação: −20 °C a +70 °C (tip. 25 °C, 5 V, 60% HR)
- Temperatura de armazenamento: −30 °C a +85 °C
- Humidade de trabalho (25 °C): 10% a 90% RH
◾ Certificações
- CE-EMC, RoHS, Declaração de Conformidade
◾ Dimensões e peso
- Dimensões: 136,9 × 84 × 5,8 mm (L × W × H)
- Peso: ~130 g
NOTAS:
◾ Fornecido sem caixa protetora.
◾ Níveis lógicos: a porta série é TTL com RX a 3,3 V e TX a 5,0 V; use adaptação de nível se o MCU aceitar apenas 3,3 V no RX.
◾ microSD: o slot é exclusivo para atualização e carga de projeto; na Série Intelligent, pode ter usos em runtime conforme o Manual/Editor.
◾ Alimentação: utilize cabos curtos e fonte estabilizada (5 V / 1 A) para evitar quedas de tensão e ruído na retroiluminação.

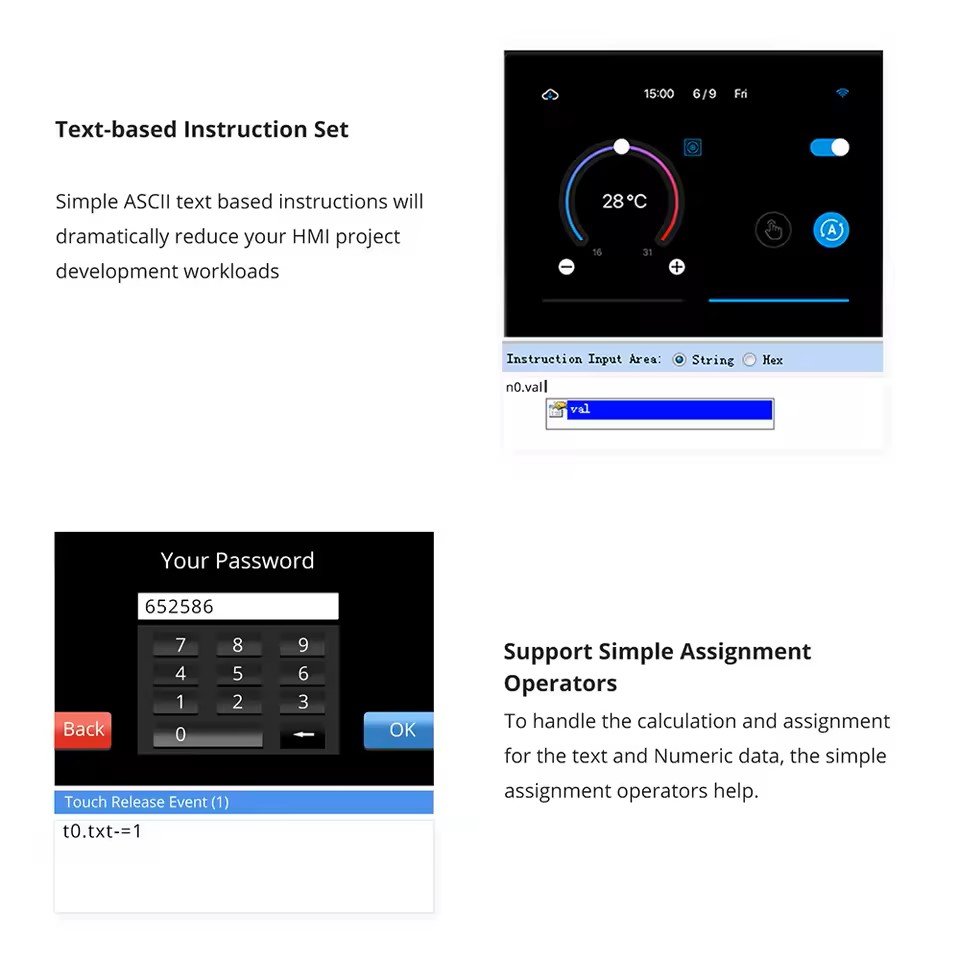

◾ Nextion Editor: inclui simulador gratuito, comandos operacionais, operadores de atribuição simples e suporte para múltiplas codificações de caracteres e criação de fontes (ex.: Arial, Altura 24, UTF-8).
