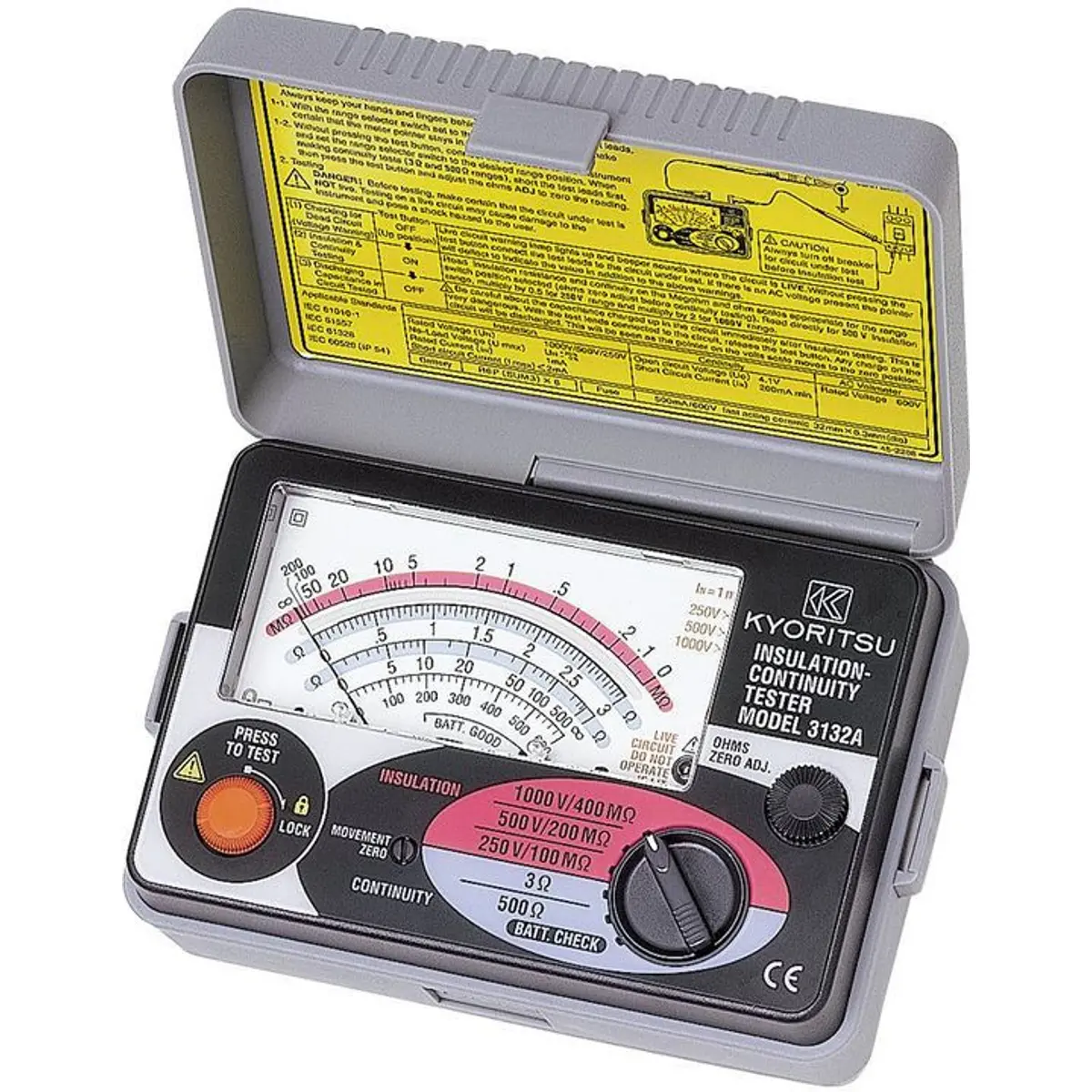

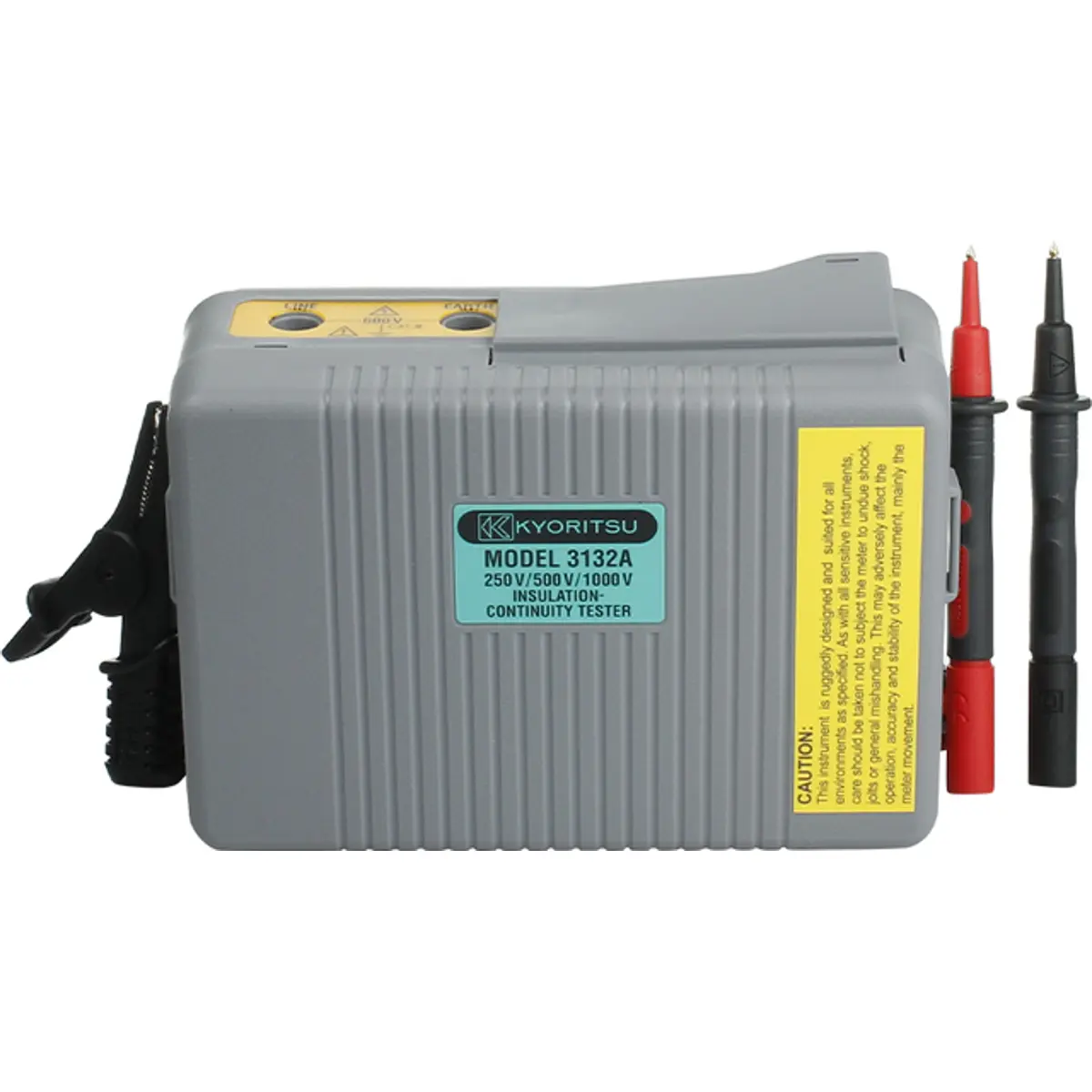

O medidor de isolamento analógico Kyoritsu 3132A é um testador compacto e de fácil utilização, projetado para medir a resistência de isolamento e testar continuidade. Com um design resistente à poeira e respingos (classificação IP54), este medidor é ideal para ambientes industriais e de construção. Oferece três faixas de teste de resistência de isolamento (250V, 500V e 1000V), bem como faixas de continuidade e resistência. Cumpre com os padrões de segurança IEC 61010-1 e IEC 61557, garantindo fiabilidade e segurança durante o uso.
PRINCIPAIS CARACTERÍSTICAS
● Construção resistente à poeira e respingos (classificação IP54)
● Cumpre com os padrões de segurança IEC 61010-1 e IEC 61557
● Faixas de teste de isolamento de 250V, 500V e 1000V
● Faixa de continuidade de 3Ω/500Ω
● Corrente de teste mínima de 1mA para resistência e 200mA para continuidade
● Alarme sonoro e lâmpada neon para circuitos ativos
● Descarregamento automático da capacitância do circuito após o teste
● Escala linear fácil de ler para medição de tensão AC (0-600V)
● Funciona com 6 pilhas AA (R6)
● Design compacto e leve, com material resistente a choques
ESPECIFICAÇÕES
◾ Resistência de Isolamento
- Tensão de Teste: 250V/500V/1000V
- Faixa de Medição: 100MΩ/200MΩ/400MΩ (valor médio)
- Tensão de Saída em Circuito Aberto: Tensão de teste nominal ±20%, -0%
- Corrente Nominal: 1mA DC mínimo
- Corrente de Curto-Circuito de Saída: 1 a 2mA DC
- Precisão: ±5%
◾ Continuidade
- Faixa de Medição: 3Ω/500Ω (valor médio)
- Tensão de Saída em Circuito Aberto: 4.1V DC aproximadamente
- Corrente de Medição: 210mA DC mínimo
- Precisão: ±1.5% do comprimento da escala
◾ Tensão AC
- Tensão de AC: 0-600V AC
- Precisão: ±5% do comprimento da escala
◾ Especificações Gerais
- Normas de Segurança:
· IEC 61010-1 CAT III 600V, Grau de Poluição 2,
· IEC 61010-2-034,
· IEC 61557-1,2,4
- Classificação IP: IEC 60529-IP54
- Norma EMC: IEC 61326-1
- Fonte de Energia: 6 pilhas AA (R6, 1.5V)
- Dimensões: 106(L) × 160(W) × 72(D) mm
- Peso: 560g (aprox.)

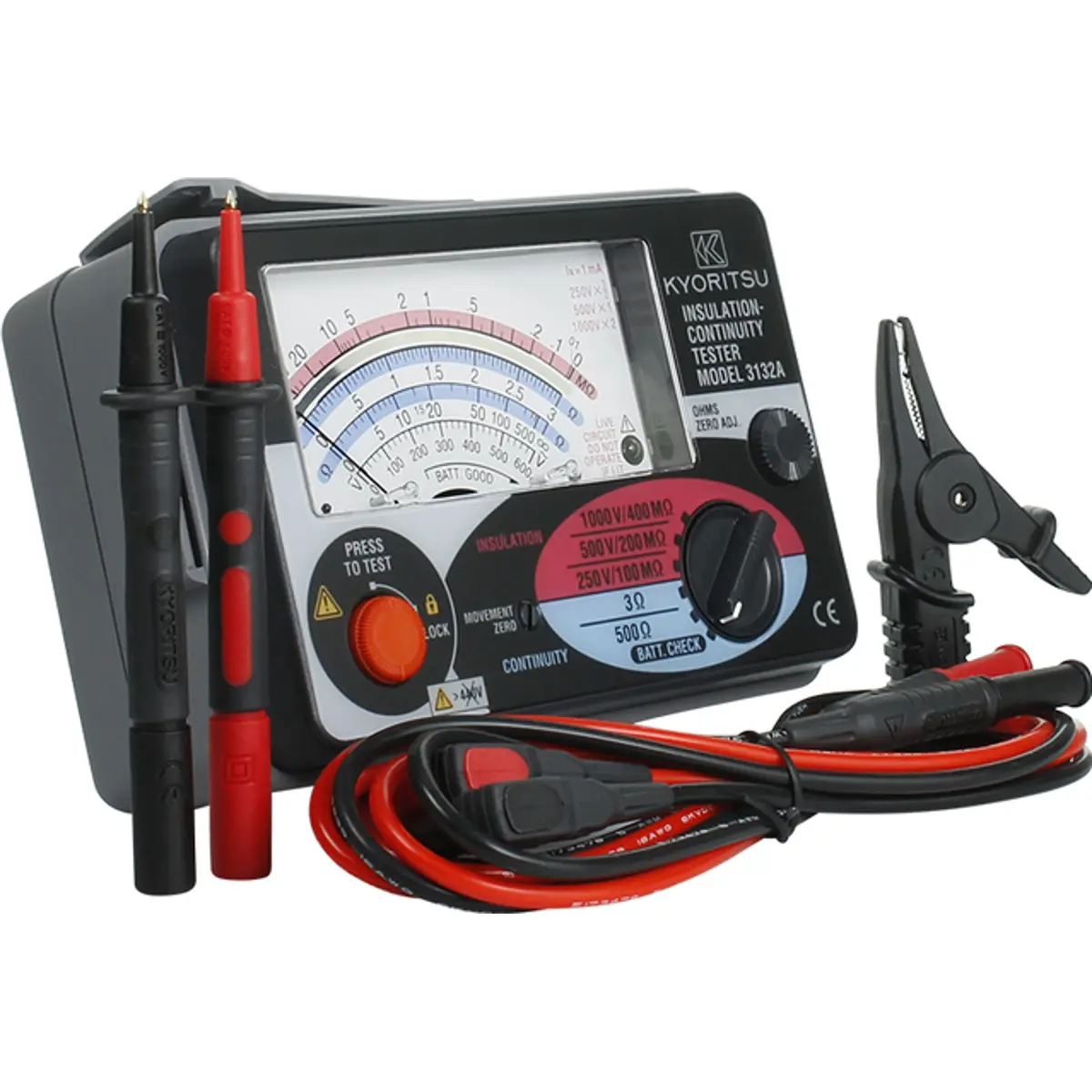

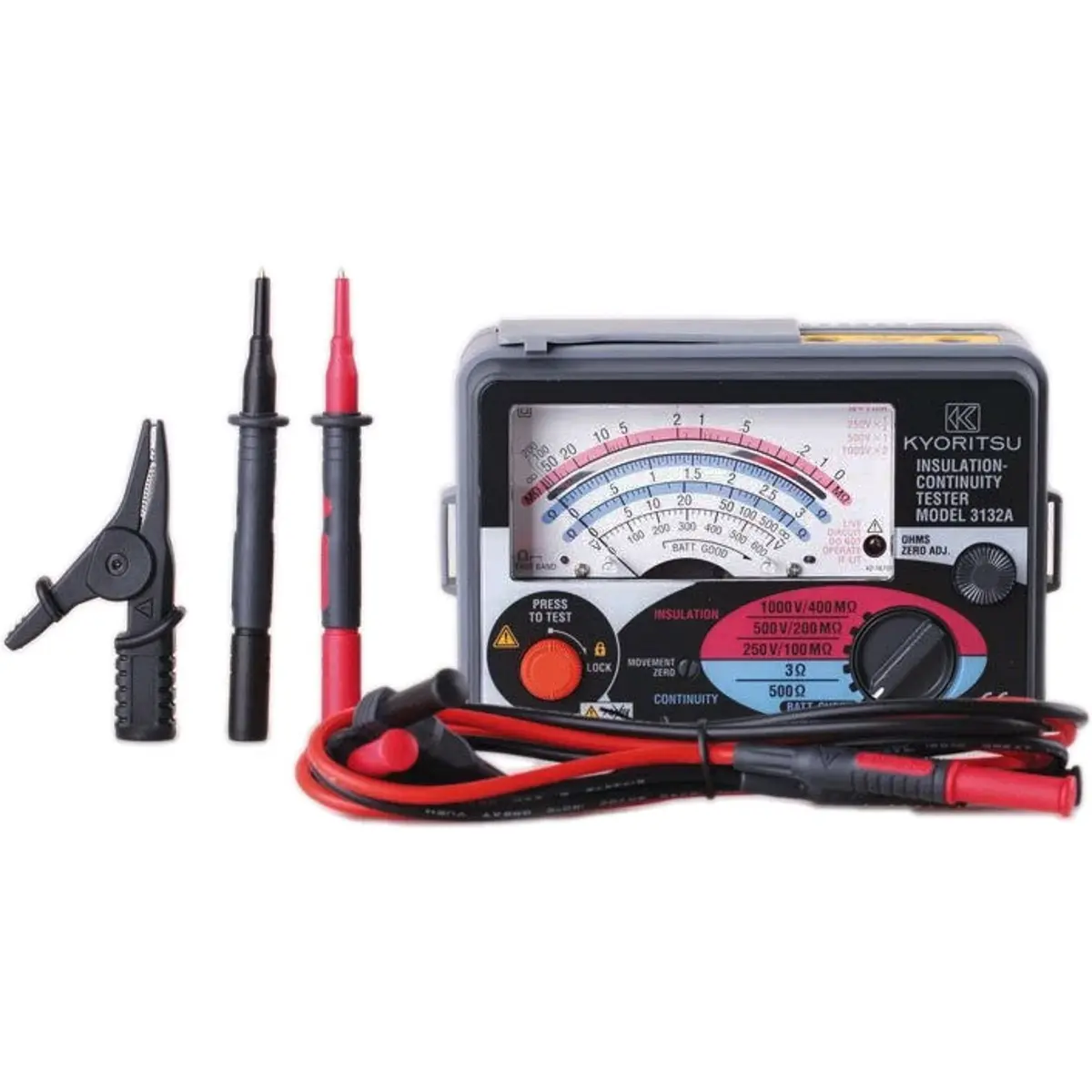

ACESSÓRIOS INCLUÍDOS:
◾ cabos de teste (pontas de prova)
◾ estojo para cabos
◾ fusível suplente
◾ correia para ombro
◾ 6 pilhas AA
◾ manual de instruções
▶ Datasheet (PDF)▶ Manual (PDF)▶ Informação adicional (no site da KYORITSU)
