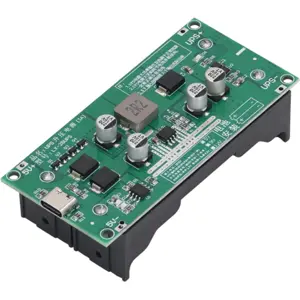

Módulo multifunción USB-C 15W 12V 1.2A para la carga de una batería de litio 18650 con función UPS (Fuente de Alimentación Ininterrumpida).
Cuando hay alimentación, el módulo suministra energía en la salida a través del circuito boost y carga simultáneamente la batería de litio; si la alimentación se interrumpe, el circuito de la batería se activa automáticamente, manteniendo la salida sin interrupciones.
Una solución robusta para proyectos de IoT, sistemas de monitorización, routers de emergencia, power banks y alimentación de reserva para Raspberry Pi o ESP32.
PRINCIPALES CARACTERÍSTICAS
- Función UPS, con conmutación automática para la batería, manteniendo el dispositivo siempre encendido
- Carga la batería de litio mientras alimenta la carga al mismo tiempo
- Circuito boost con MOS integrado
- Protección completa de la batería, con reactivación automática tras situaciones de cortocircuito accidental
- Indicadores LED para la monitorización del estado de carga y de la salida
ESPECIFICACIONES
- Tipo de Módulo: Cargador de Batería de Litio + UPS (Convertidor Boost/Buck)
- Tensión de Entrada: DC 5V (vía USB-C)
- Tensión de Salida (UPS/Alimentación): DC 12V estable
- Corriente de Salida Máxima: 1.2A (+/-15W)

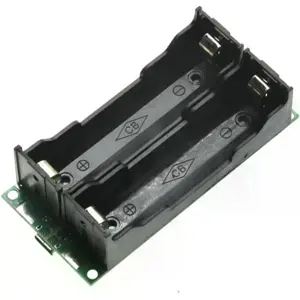

- Tipo de Batería: Celda única de Litio-Ion (18650)
- Función Principal: Conmutación UPS sin retardo (zero-delay), Carga, Boost
- Aplicación: Power bank UPS, alimentación de reserva para Raspberry Pi, dispositivos portátiles
- Función UPS: Cuando hay alimentación, suministra energía directamente a la carga a través del circuito boost y carga la batería de litio al mismo tiempo; cuando se corta la alimentación, el circuito de la batería se activa automáticamente para alimentar la carga a través del circuito boost
- Circuito Boost:
- Potencia máxima: hasta 20W
- Potencia nominal: hasta 15W
- Tipo: circuito boost
- Rendimiento: hasta 96%
- Consumo estático del módulo: 25mA
- Salida : 12V
- Protección de la Batería de Litio:
- Sobrecarga
- Sobre-descarga
- Sobretemperatura
- Sobrecorriente (si entra en estado de protección y no sale tras un cortocircuito accidental, el módulo se reactivará automáticamente y restablecerá la salida cuando se conecte a una fuente de carga de 5V)
NOTAS
- Se recomienda que, en condiciones normales de funcionamiento, la carga sea inferior a 15W en
- En caso de cortocircuito accidental, el módulo entra en modo de protección y solo restablece la salida cuando se conecte a una fuente de carga de 5V.
- Módulo solo para uso en proyectos personales / hobbies no recomendado para proyectos comerciales o que requieran un uso continuo a lo largo del tiempo.
