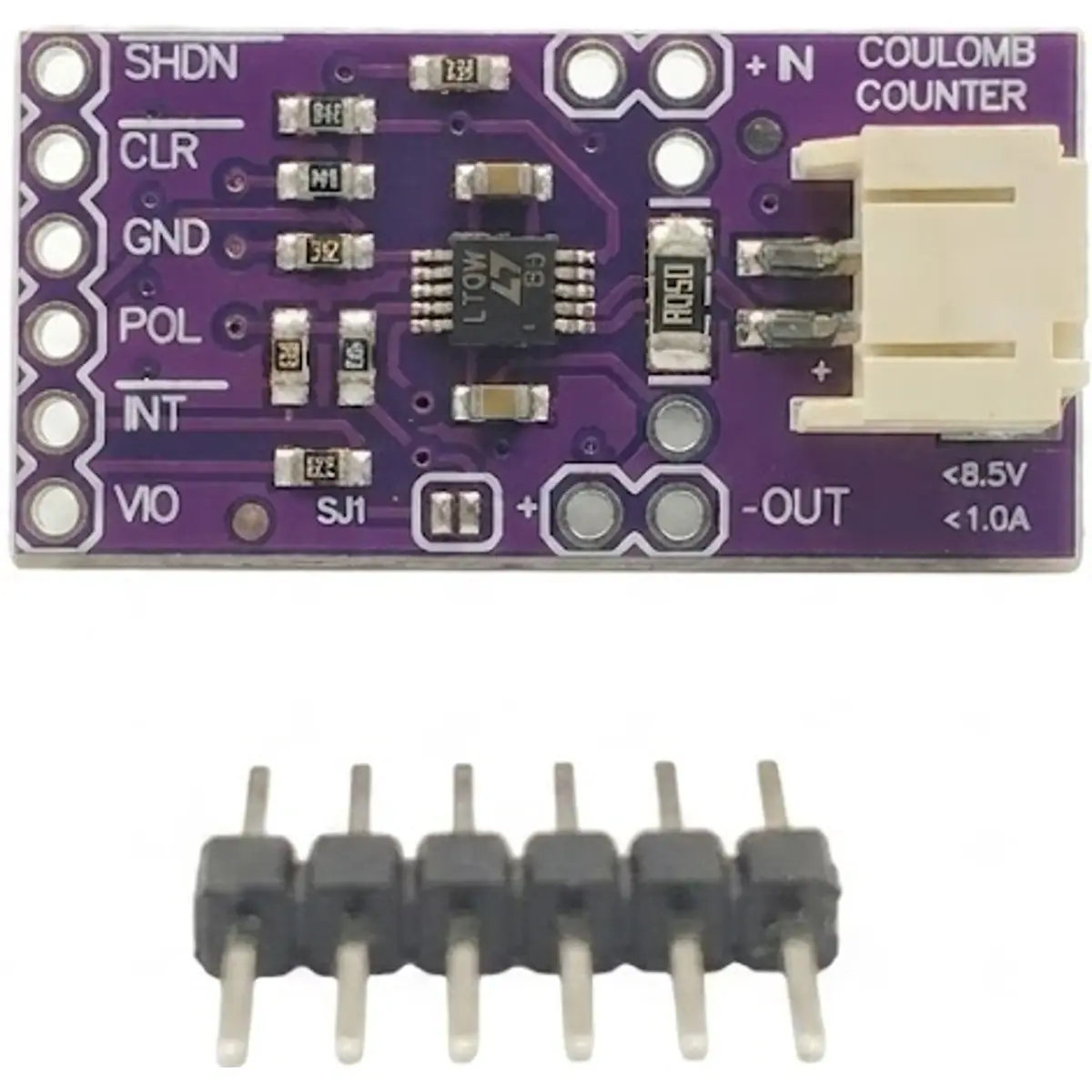

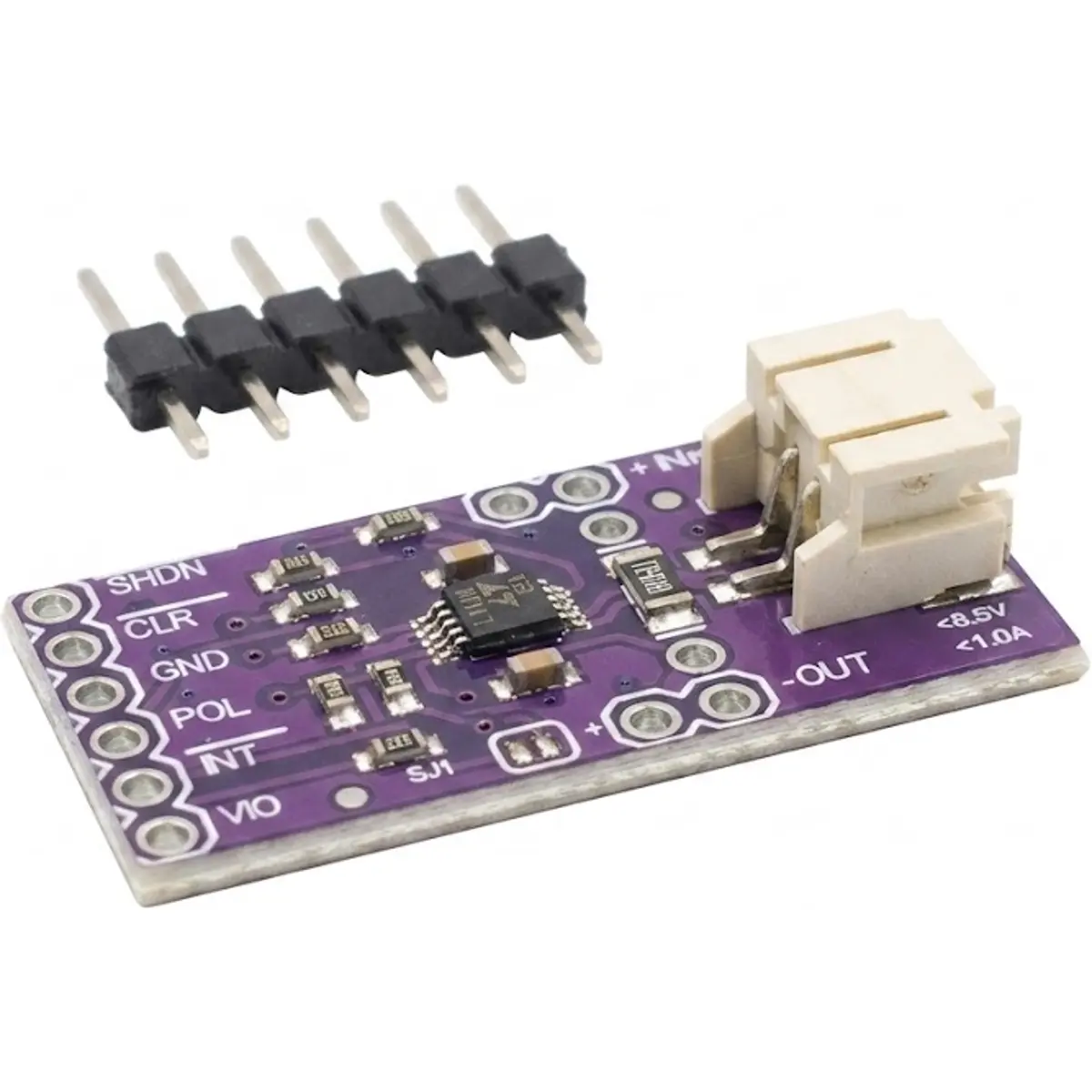

LTC4150 - Sensor de Detección de Corriente para Batería

Este módulo de ruptura (breakout) permite monitorizar de forma continua la corriente de un sensor. El dispositivo acumula esta medición y emite un impulso siempre que se utiliza una determinada cantidad de amperios-hora. Utilizando el módulo de forma eficaz, es posible saber siempre con exactitud cuánta carga queda en la batería.

Este módulo se instala entre la fuente de alimentación y el circuito, de modo que toda la corriente del circuito pase por el Coulomb Counter para ser medida. El chip LTC®4150 mide el vaciado y la carga de las baterías.

El dispositivo monitoriza la corriente mediante una resistencia de detección externa, colocada entre el terminal positivo de la batería y la carga o el cargador.

Un convertidor de tensión a frecuencia transforma la tensión de detección de corriente en una serie de impulsos de salida en el pin de interrupción, correspondiendo cada impulso a una cantidad fija de carga que entra o sale de la batería. El componente también indica la polaridad de la carga, tanto durante el vaciado como durante la carga de la batería. El LTC4150 está destinado a aplicaciones con 1 o 2 células de iones de litio, o 3 a 6 células NiCd o NiMH.

PRINCIPALES CARACTERÍSTICAS

• Chip principal LTC4150
• Indica la cantidad de carga y la polaridad
• Instalación sencilla entre la fuente de alimentación y el circuito a monitorizar
• Compatible con baterías de 1 o 2 células de iones de litio, o 3 a 6 células NiCd/NiMH
• Conector JST para batería, equivalente al terminal de entrada IN

ESPECIFICACIONES

• Parámetros eléctricos:
  • Frecuencia de conteo de carga: 32,55Hz/V
  • Tensión de funcionamiento: 2,7V ~ 8,5V
  • Corriente de funcionamiento: 1A
  • Intervalo de tensión de detección: ±50mV
  • Corriente de apagado (shutdown): 1,5µA
• Parámetros de la placa:
  • Chip principal: LTC4150
  • Número de pines: 10 pines

CONTENIDO DEL PAQUETE

• 1 × Módulo  LTC4150 de Detección de Corriente de Carga de la Batería
