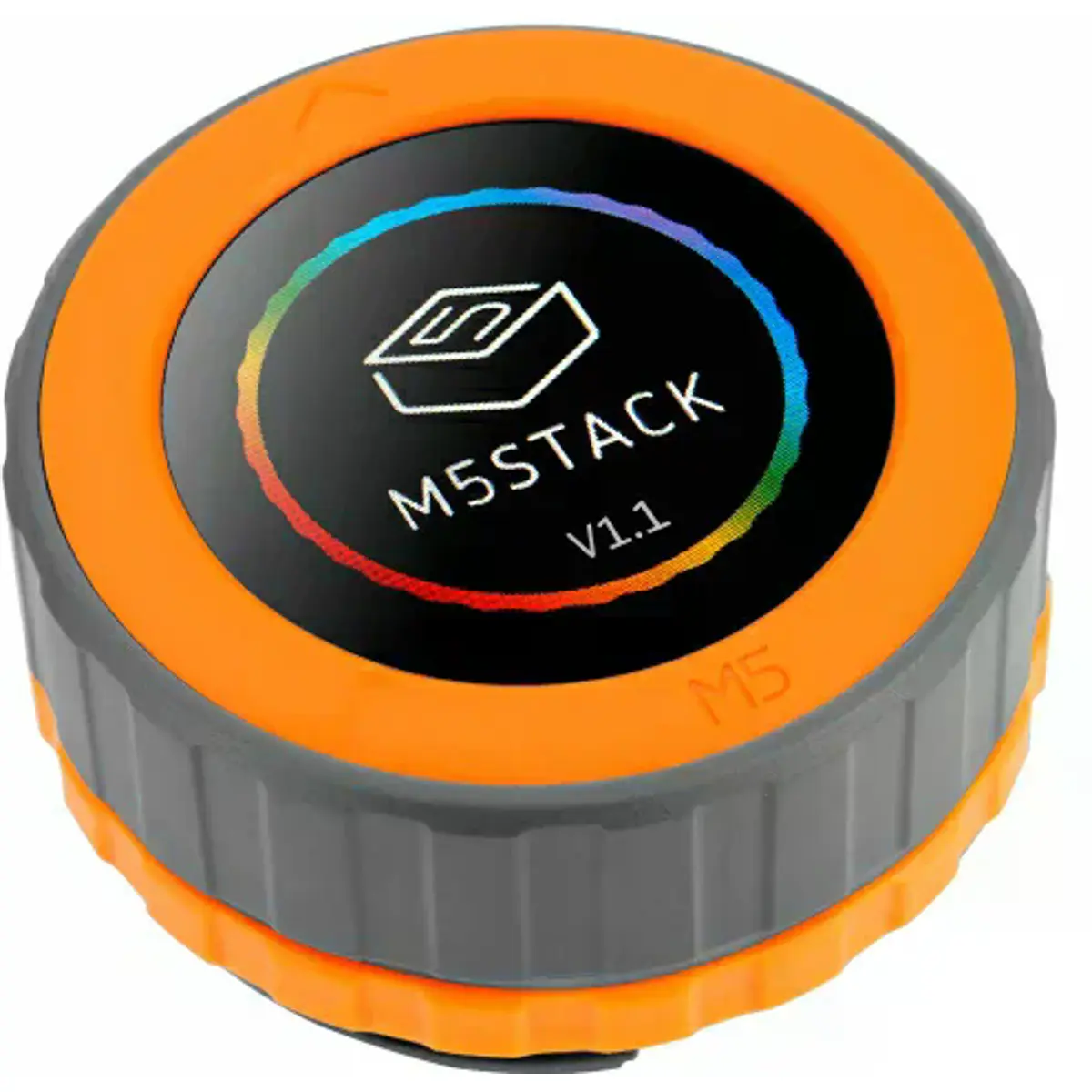

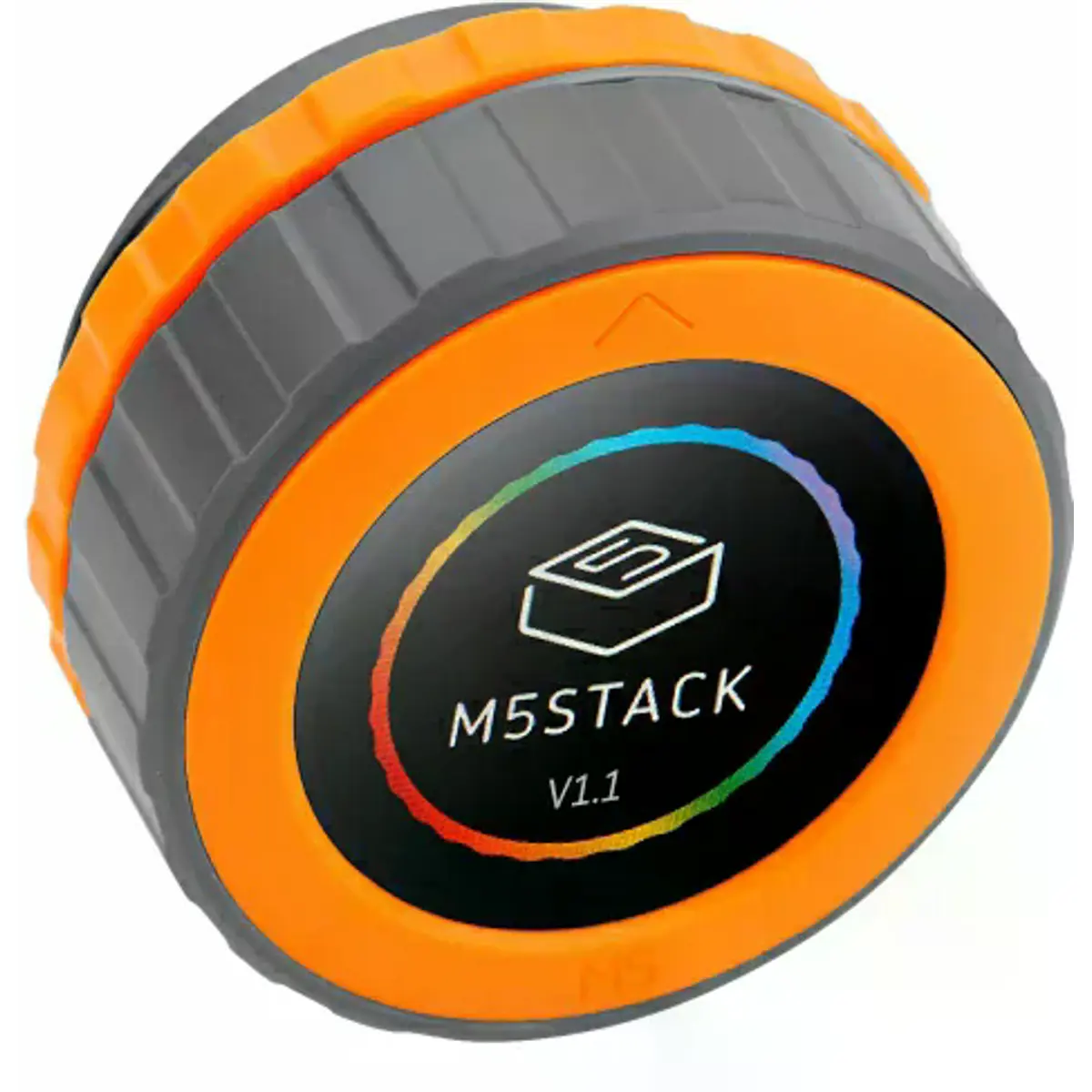

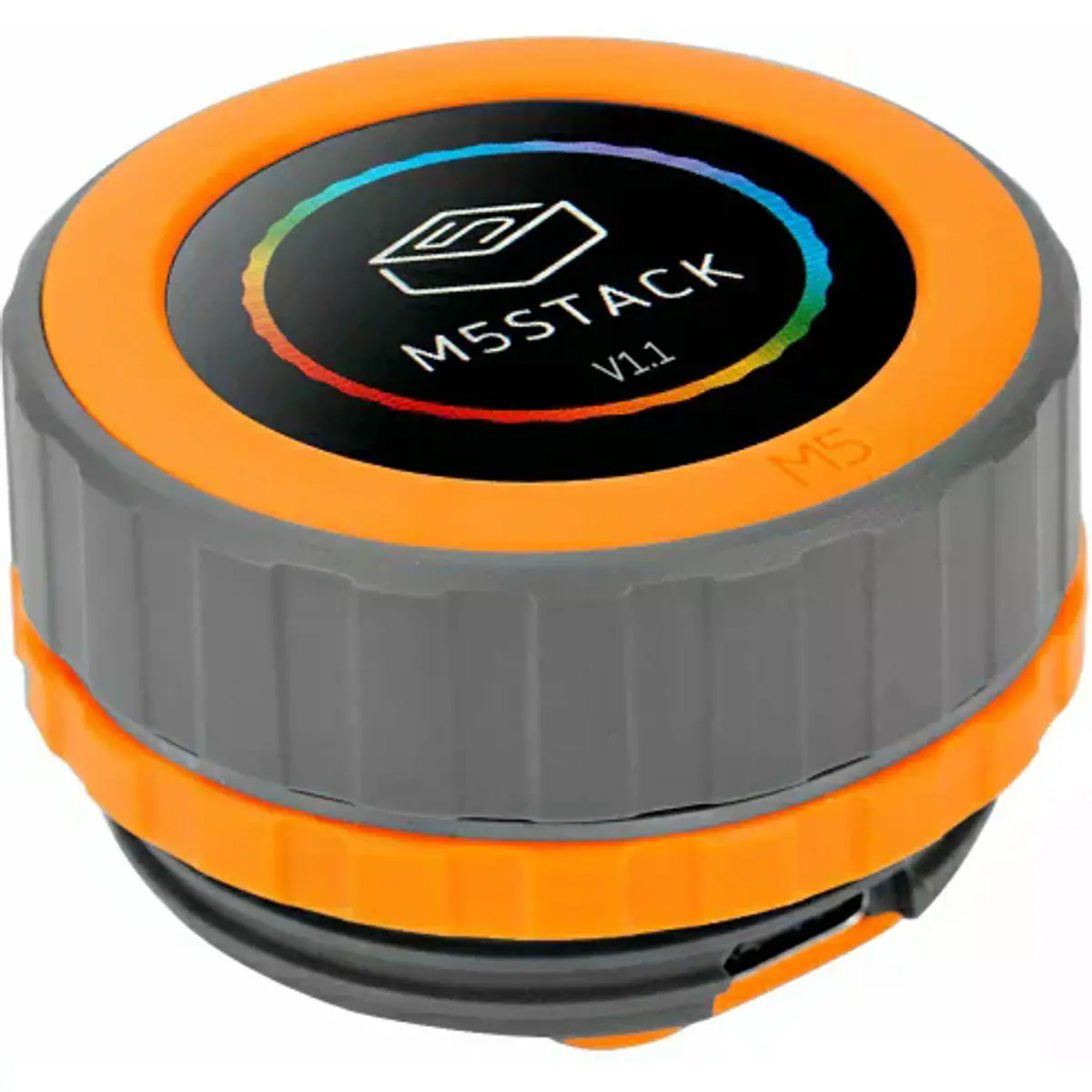

O M5Stack Dial v1.1 é uma placa de desenvolvimento embutida, multifuncional e de alto desempenho, que representa uma atualização completa do modelo Dial original. Esta nova versão integra o StampS3A como controlador principal, proporcionando maior potência de processamento e estabilidade ao sistema. Foram ainda otimizadas a antena do módulo central e os botões, melhorando significativamente o desempenho da comunicação sem fios e a experiência de interação do utilizador.
O dispositivo vem equipado com um ecrã tátil TFT redondo de 1,28 polegadas, um codificador rotativo de alta precisão, módulo de deteção RFID, circuito RTC, buzzer integrado e botões localizados sob o ecrã para interação e alertas de ativação. A alimentação suporta uma gama de tensões DC de 6 a 36 V, com interface para bateria de lítio e circuito de carregamento, satisfazendo diversas aplicações. Dispõe ainda de interfaces PORT.A e PORT.B reservadas para expansão de dispositivos I2C e GPIO.
É ideal para controlo doméstico inteligente, aplicações IoT, sistemas de controlo de acessos, automação industrial e projetos educativos para makers.
PRINCIPAIS CARACTERÍSTICAS
● Ecrã tátil redondo TFT
● Controlador principal StampS3A
● Codificador rotativo de alta precisão
● Módulo de deteção RFID
● Suporte para entrada de tensão ampla (DC 6–36 V)

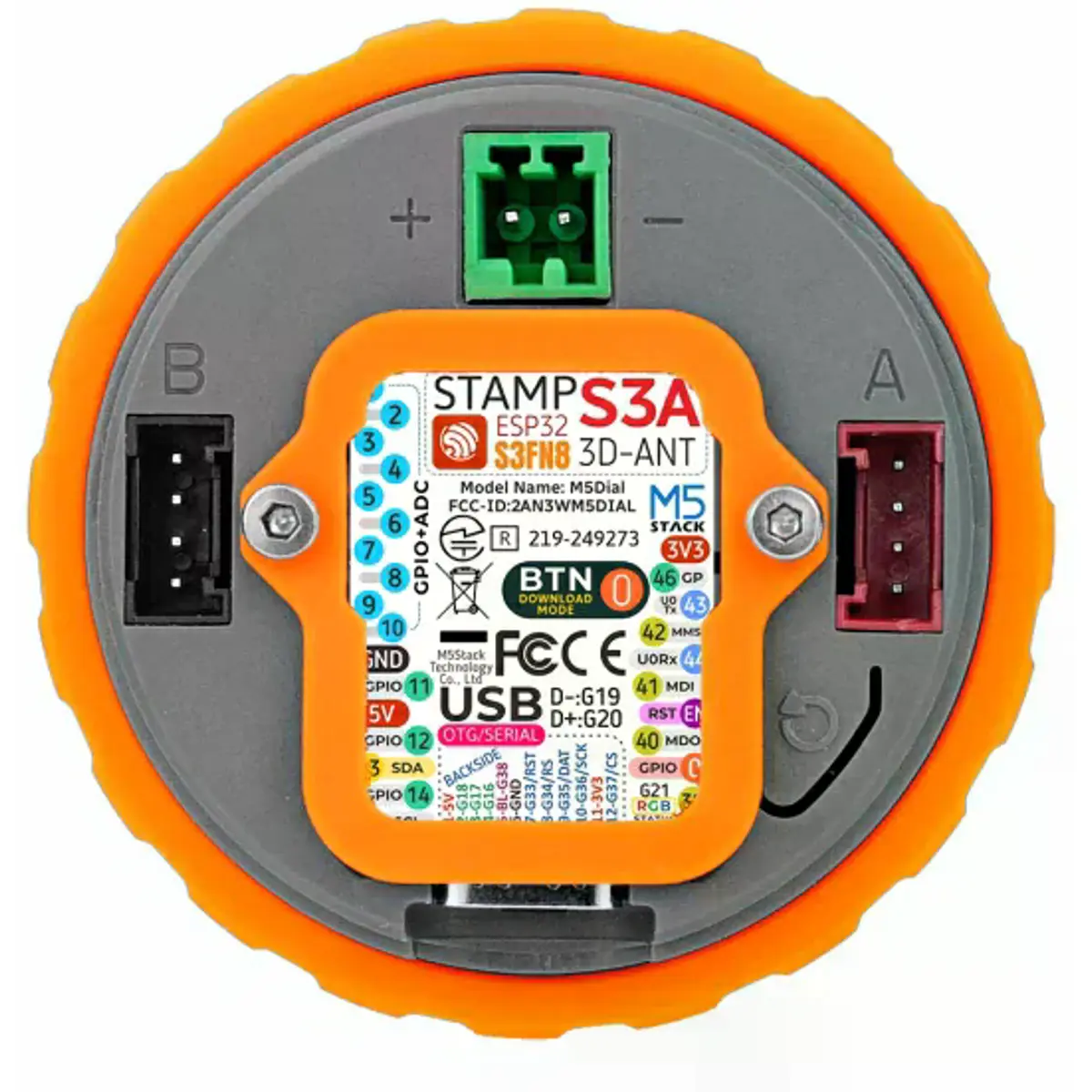

● Interfaces de expansão PORT.A e PORT.B
ESPECIFICAÇÕES
◾ Nome original: ESP32-S3 Smart Rotary Knob
◾ SKU: K130-V11
◾ SoC
- ESP32-S3FN8 (Xtensa LX7), com 8 MB Flash
- Conectividade: Wi-Fi, OTG, CDC
◾ Memória Flash: 8 MB
◾ Ecrã
- Tipo: TFT redondo
- Tamanho: 1.28" (240 × 240 px)
- Driver: GC9A01
- Controlo tátil: FT3267
◾ Módulo RFID
- Modelo: WS1850S
- Frequência de operação: 13.56 MHz
- Protocolos suportados: ISO/IEC 14443 Tipo A e Tipo B
◾ Codificador rotativo
- Resolução: 16 posições
- Precisão: 64 impulsos por rotação
◾ Som: Buzzer: 80 dB
◾ Conectividade de alimentação
- Entrada de tensão: DC 6～36 V
- Especificação do conector da bateria: 1.25 mm-2P
- Corrente em modo de suspensão:
· Alimentação USB: DC 5 V @ 6.84 mA (consumo LDO)
· Apenas bateria: DC 4 V @ 6 μA
- Corrente em funcionamento:
· Alimentação USB: DC 5 V @ 88.19 mA
· Apenas bateria: DC 4 V @ 100 mA
◾ Temperatura de funcionamento: 0 ~ 40 °C
◾ Dimensões físicas
- Produto: 51.0 × 51.0 × 32.3 mm
- Embalagem: 71.9 × 71.9 × 57.4 mm
- Peso do produto: 46.4 g
- Peso bruto: 61.0 g
INCLUI
◾ 1 × Dial V1.1
◾ 1 × Chave hexagonal em L de 1.5 mm (compatível com parafusos M2)
◾ 1 × Terminal 2.54-2P
