O LILYGO T-HMI H605 é uma potente placa de desenvolvimento concebida para aplicações de interface homem-máquina (HMI), equipada com um microcontrolador ESP32-S3R8 e um ecrã tátil TFT de 2,8" do tipo resistivo, que permite uma interação precisa através da caneta stylus incluída.
Ideal para projetos de automação, dispositivos IoT e sistemas embarcados, este módulo alia conectividade sem fios, ecrã tátil e compatibilidade com várias plataformas de programação, constituindo uma solução compacta e versátil para o desenvolvimento de interfaces gráficas modernas.
ESPECIFICAÇÕES
◾ Microcontrolador
- ESP32-S3R8 (Dual-core LX7, até 240 MHz)
- Compatível com Arduino IDE e MicroPython
◾ Memória
- Flash: 16 MB
- PSRAM: 8 MB
◾ Conetividade
- Wi-Fi 802.11 b/g/n (2.4 GHz)
- Bluetooth 5.0 LE
- Antena integrada com opção de expansão
◾ Ecrã
- Tipo: LCD IPS TFT 2,8" (ST7789V)
- Resolução: 240 x 320 px
- Área visível: 48,6 x 64,8 mm
- Interface: paralela de 8 bits
- Direção de visualização: ampla
- Ecrã tátil resistivo com stylus
◾ Alimentação
- Entrada USB-C
- Entrada DC 5 V (conetor PH2.0 de 2 pinos)
- Suporte para bateria LiPo via conetor PH2.0
- Carregamento via chip TP4056
◾ Interface e I/O
- Slot para cartão microSD (TF)
- Reed switch ligado ao IO21
- Botões: Boot, Reset e Power
- Interface para botão externo adicional
- GPIOs acessíveis: 15, 16, 17, 18, 43, 44
◾ Dimensões

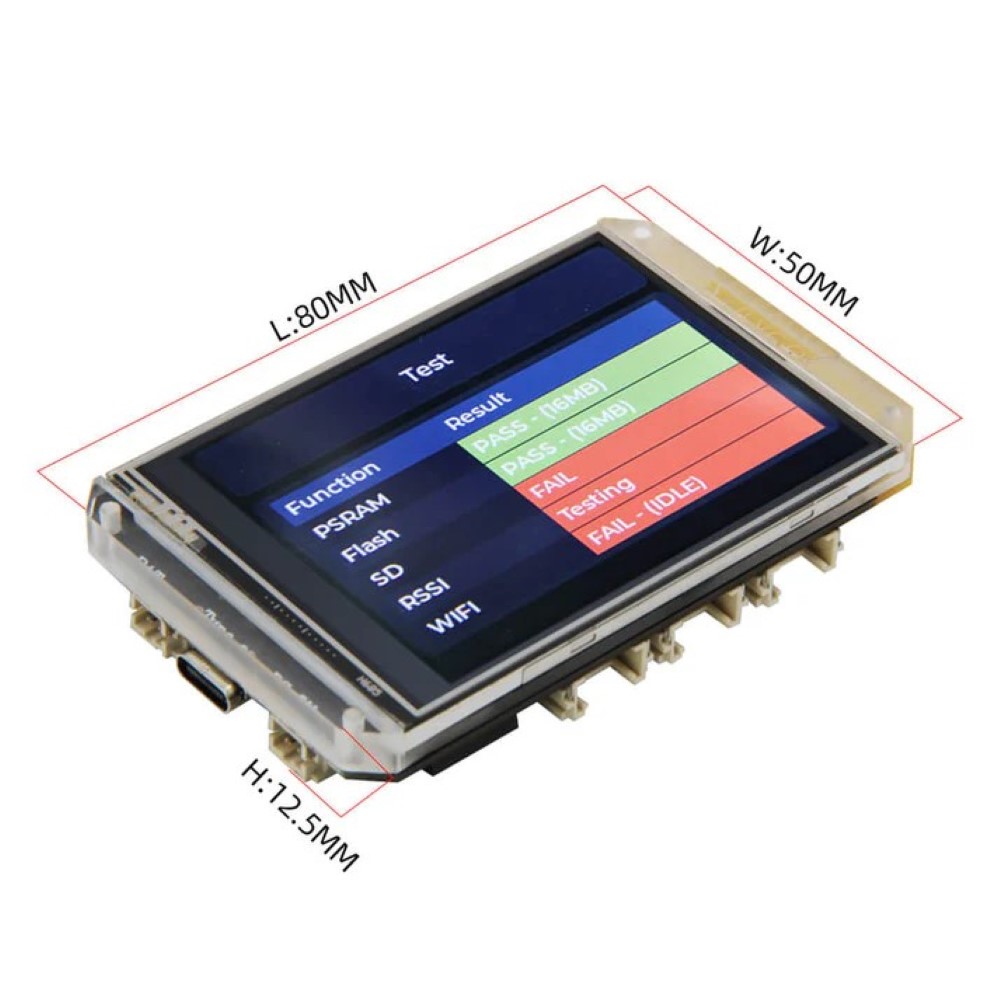

- 80 x 50 x 12,5 mm
CONTEÚDO DA EMBALAGEM
◾ 1x Placa LILYGO T-HMI V1.1
◾ 1x Stylus para ecrã resistivo
◾ 1x Cabo para bateria (PH2.0)
NOTAS
◾ A caneta stylus incluída garante uma interação precisa com o ecrã resistivo.
◾ Se a porta USB não for detetada durante o carregamento do programa — seja porque não está disponível ou porque foi utilizada para outras funções — pode ser necessário ativar manualmente o modo de upload. Para isso, mantenha premido o botão BOOT, pressiona brevemente o botão RESET e, só depois, solte o BOOT. O botão BOOT encontra-se atrás do botão RESET.
