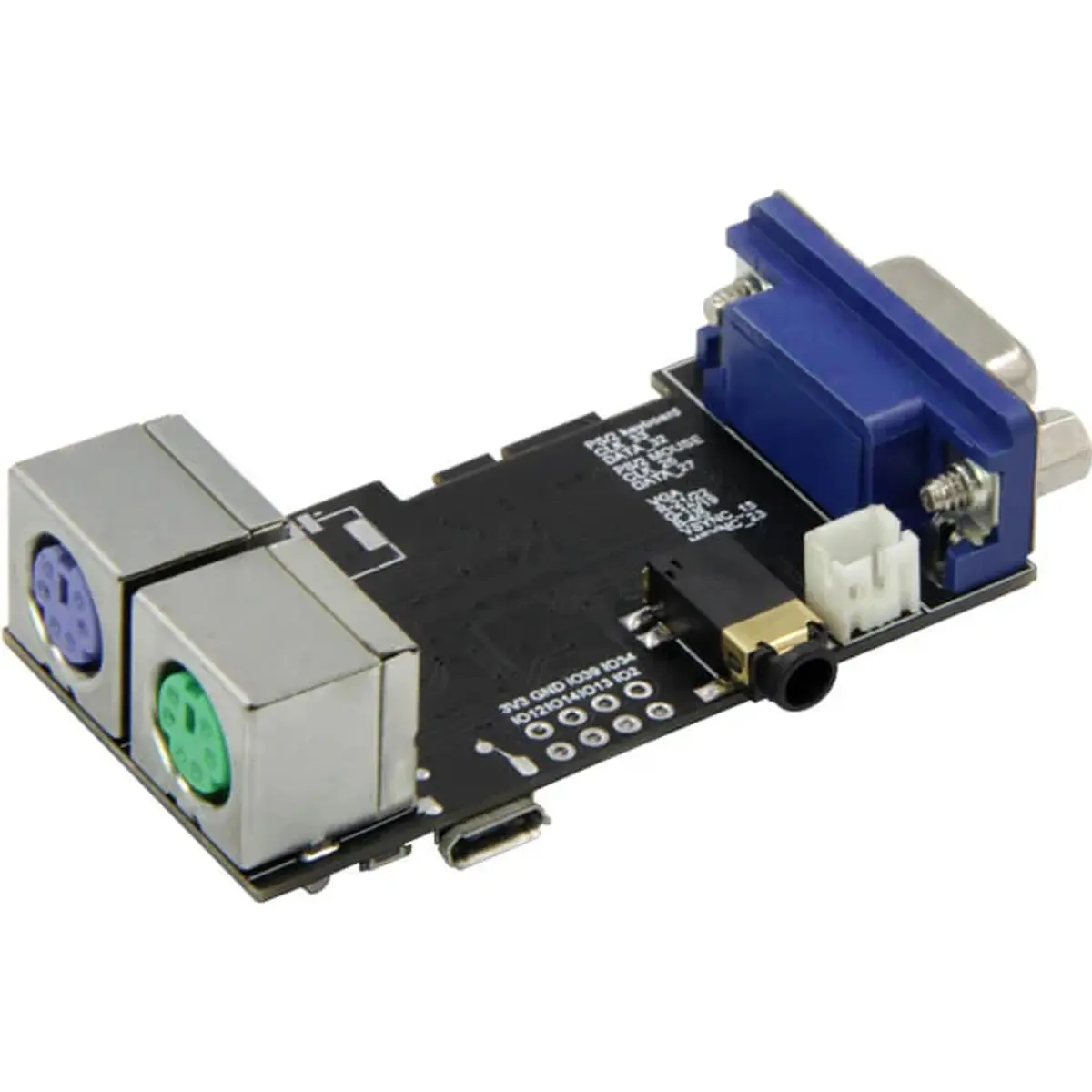

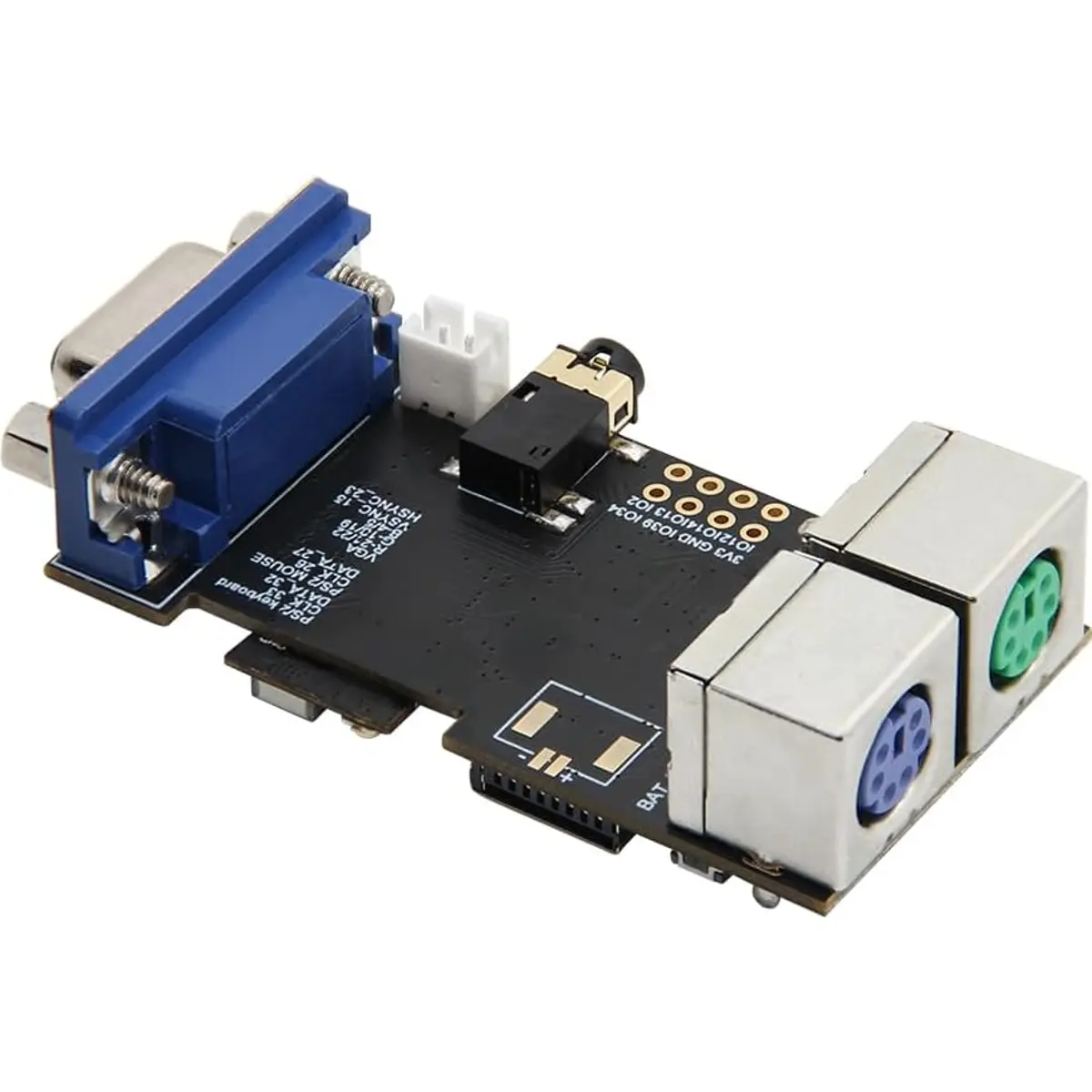

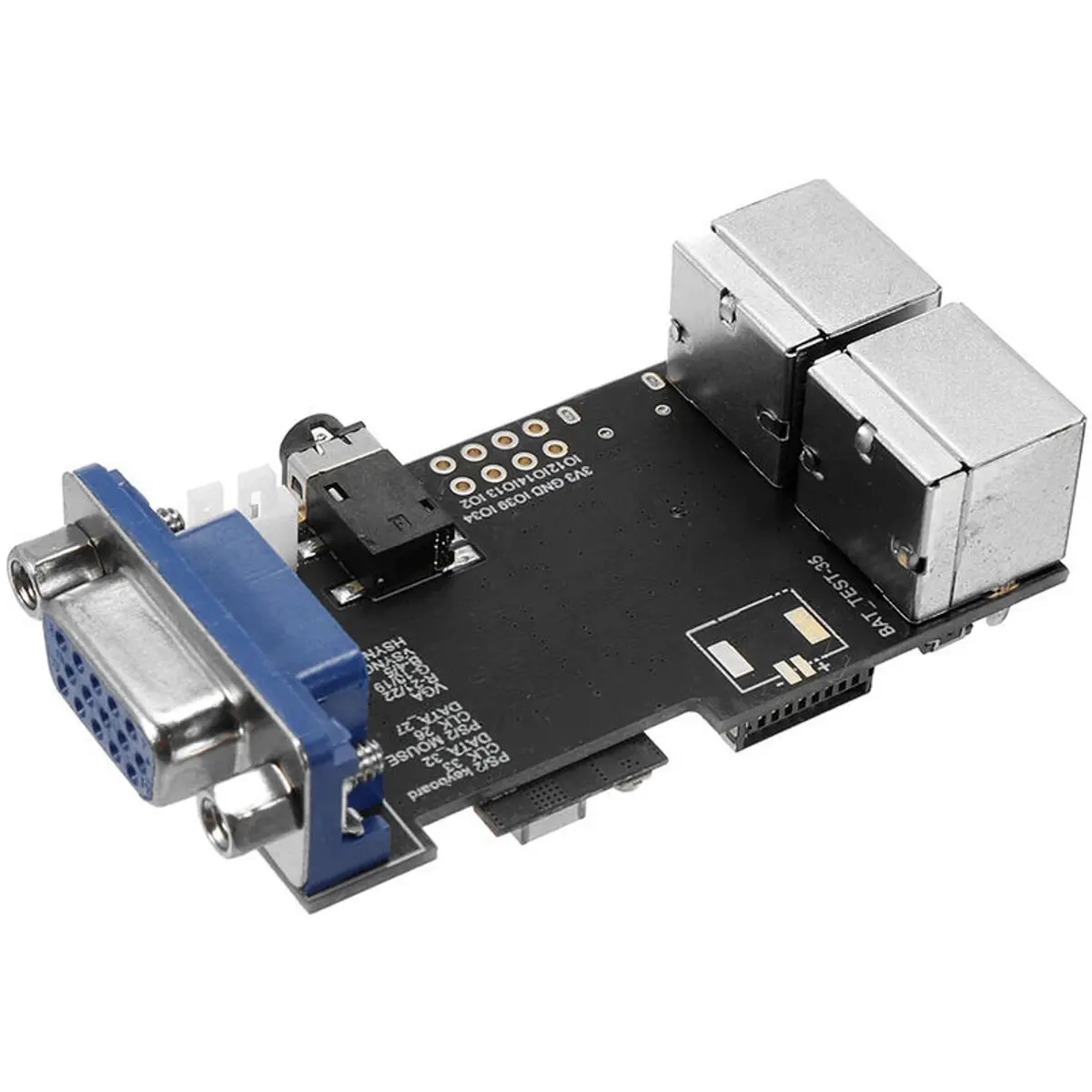

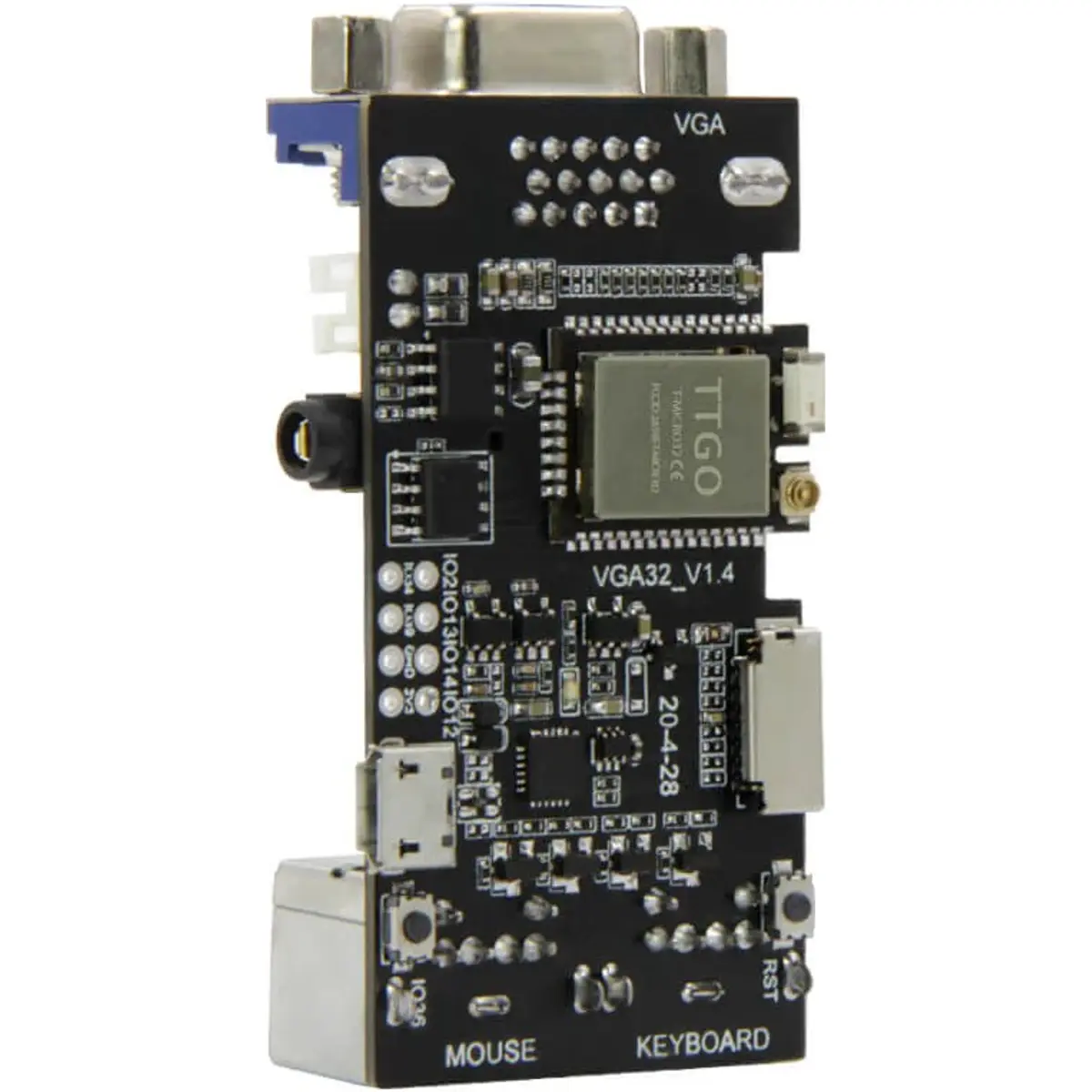

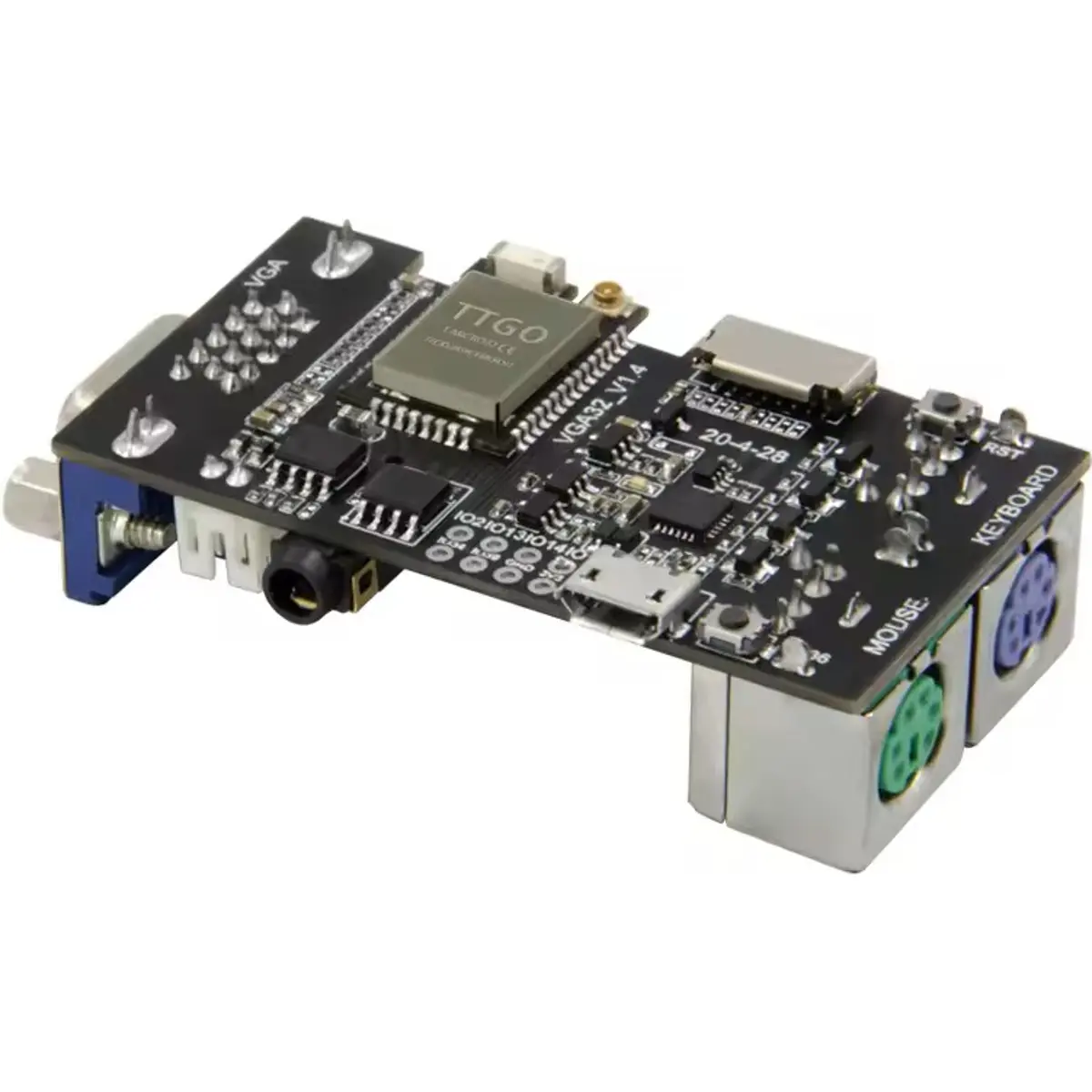

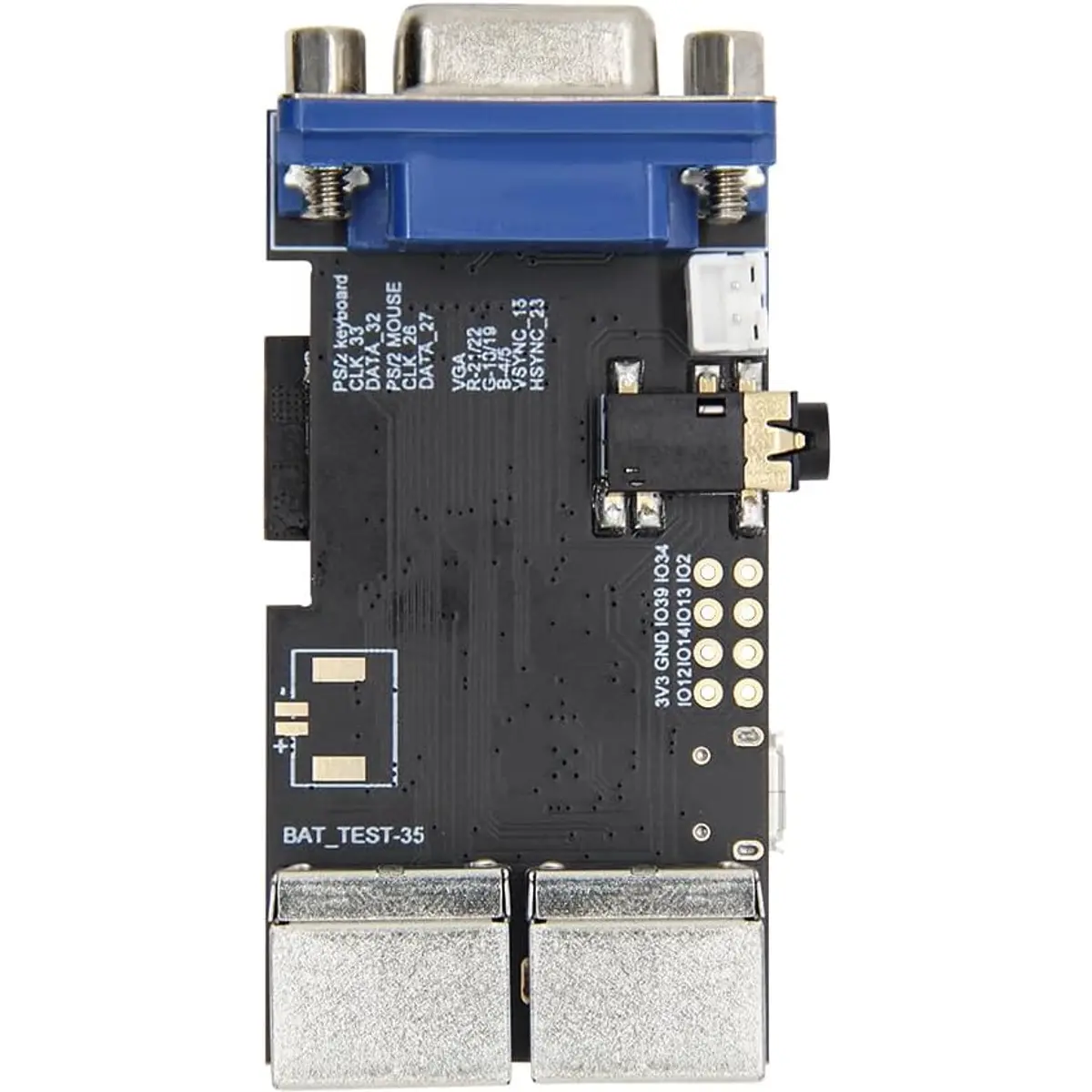

O LILYGO® FabGL VGA32 é um módulo compacto baseado no ESP32, concebido para aplicações com saída gráfica VGA, suporte a teclado e rato PS/2, e funcionalidades de terminal ANSI/VT. Com 8 MB de PSRAM e uma biblioteca gráfica avançada (FabGL), este módulo permite emulação de sistemas retro, execução de interfaces gráficas e desenvolvimento de aplicações multimédia e educacionais com conectividade Wi-Fi e Bluetooth integrada.
ESPECIFICAÇÕES
◾ Microcontrolador
- Chip: TTGO Micro32 (ESP32 dual-core)
- Memória Flash: 4 MB QSPI
- SRAM: 520 kB
- PSRAM: 8 MB
◾ Interfaces e Funcionalidades
- Saída de vídeo: VGA
- Entradas: PS/2 para teclado e rato
- Armazenamento: Slot para cartão microSD (TF card)
- Saída de áudio: Conversor DAC integrado (CVSD/SBC)
- Interfaces de comunicação:
· UART, SPI, SDIO, I2C, I2S, IR GPIO,
· sensor táctil capacitivo,
· ADC, DAC, amplificador LNA
- Oscilador: Cristal de 40 MHz
- Botões: Reset, IO36
- Interface USB: CH9102 (USB para TTL)
◾ Conectividade
- Wi-Fi: 802.11 b/g/n (modos Station / SoftAP / P2P)
- Bluetooth: v4.2 BR/EDR/BLE
· Emissor: Class 1, 2, 3
· Recetor: NZIF com sensibilidade de –97 dBm
· Suporte de áudio: CVSD e SBC
◾ Alimentação
- Entrada: Micro USB 5 V / 1 A
- Bateria: Suporte para bateria Li-Ion de 3,7 V
- Corrente de carga: 500 mA
- Corrente em funcionamento: ~30 mA
- Corrente em modo de sono: 230 μA
◾ Software
- Biblioteca gráfica: FabGL (suporte VGA, GUI, terminal ANSI/VT, emuladores)
- Sistema operativo: FreeRTOS
- Desenvolvimento:
· SDK, suporte a comandos AT,
· integração com apps Android/iOS e cloud
- Atualizações: UART ou OTA (por rede ou host)
- Segurança: WPA/WPA2/WPA2-Enterprise, WPS
- Criptografia: AES, RSA, ECC, SHA
- Protocolos: IPv4, IPv6, SSL, TCP/UDP, HTTP, FTP, MQTT
◾ Características Físicas
- Temperatura de operação: –40 °C a +85 °C
- Dimensões (sem conector VGA): 60,99 × 32,06 × 16,79 mm
- Dimensões (com VGA): 66,70 × 32,06 × 16,79 mm
- Peso: 21,25 g
NOTAS
◾ A biblioteca FabGL permite emulação de PCs antigos, o que torna este módulo ideal para projetos retrocomputing e educativos.
◾ Compatível com teclados e ratos PS/2, sendo também possível utilizar dispositivos USB através de adaptadores USB fêmea para PS/2 macho (não incluídos).
