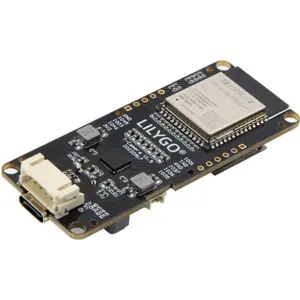

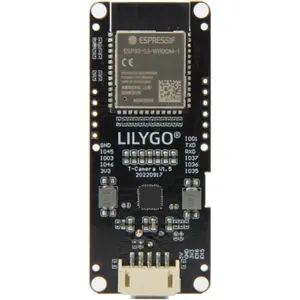

A T-Camera S3 de LILYGO es una potente placa de desarrollo basada en el microcontrolador ESP32-S3FN16R8, equipada con el sensor de imagen OV2640 de 2 megapíxeles con lente gran angular (ojo de pez), pantalla OLED de 0.96", micrófono, detector de movimiento PIR y PMU AXP2101. Esta versión es ideal para aplicaciones de vigilancia, detección de movimiento y proyectos de visión computacional de corto alcance con gran campo de visión.
Gracias a su conectividad inalámbrica (Wi-Fi, BLE 5 y Bluetooth Mesh), compatibilidad con entornos de programación como Arduino y VS Code, y a la integración de sensores y periféricos, esta placa ofrece una solución versátil para aplicaciones IoT compactas y avanzadas.
PRINCIPALES CARACTERÍSTICAS
✅ Microcontrolador ESP32-S3FN16R8 de doble núcleo con soporte para IA
✅ Sensor de imagen OV2640 con lente ojo de pez (fisheye)
✅ Pantalla OLED SSD1306 de 0.96" con resolución 128x64
✅ Conectividad Wi-Fi 802.11, BLE 5 y Bluetooth Mesh
✅ Micrófono MEMS integrado y detector de movimiento PIR
✅ PMU (AXP2101) para una gestión inteligente de la energía
✅ Compatible con plataformas Arduino-IDE y VS Code
✅ Alimentación por USB Tipo-C y compatible con carcasa T-Camera
ESPECIFICACIONES
◾ Microcontrolador
- Modelo: ESP32-S3FN16R8
- Doble núcleo (Xtensa LX7) con soporte para instrucciones de IA
- Memoria Flash: 16 MB
- PSRAM: 8 MB
◾ Conectividad
- Wi-Fi 802.11 b/g/n
- Bluetooth Low Energy 5 + BT Mesh
◾ Cámara
- Sensor: OV2640 (con lente fisheye)
- Resolución: hasta UXGA 1622 x 1200 (2 MP)
- Tensión de funcionamiento: 3.3 V
- Salida: JPEG/YUV
◾ Pantalla OLED
- Modelo: SSD1306 (I2C)
- Tamaño: 0.96”
- Resolución: 128 x 64 px
- Pines:
· SDA = IO07
· SCL = IO06
◾ Audio
- Micrófono MEMS
· DOUT: IO41
· SCLK: IO40
· WS: IO42
◾ Otros periféricos integrados
- Sensor PIR (IO17)
- PMU AXP2101
- Botones: Boot (IO00), Reset, Power
◾ Interfaces
- Conectores:
· JST-PH 2.0mm (5 hilos)
· JST-GH 1.25mm (OLED)
- Alimentación: USB Tipo-C
- Tensión de funcionamiento: 3.3 V
◾ Dimensiones físicas
- Longitud: 6.9 cm
- Anchura: 2.8 cm
- Altura: 1.85 cm
CONTENIDO DEL PAQUETE
◾ 1 x T-Camera S3 (con OV2640 fisheye)

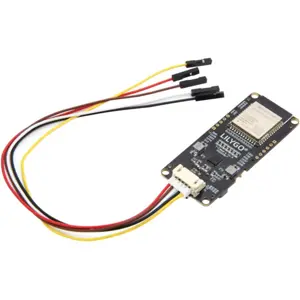

◾ 1 x Cable JST 2.0mm 5 pines para jumper (20 cm)
◾ 1 x Cable JST 2.0mm 2 pines
◾ 1 x Conjunto de pines macho 2.54 mm (5 pines)
◾ 1 x Conjunto de pines macho 2.54 mm (6 pines)
NOTAS
◾ Se recomienda comprobar el consumo total al utilizar todos los periféricos simultáneamente, especialmente en proyectos alimentados por batería.
◾ Algunas de las imágenes de abajo no muestran la cámara con la lente correcta (del tipo Fisheye).
▶ Información adicional (en el sitio web de LILYGO)
