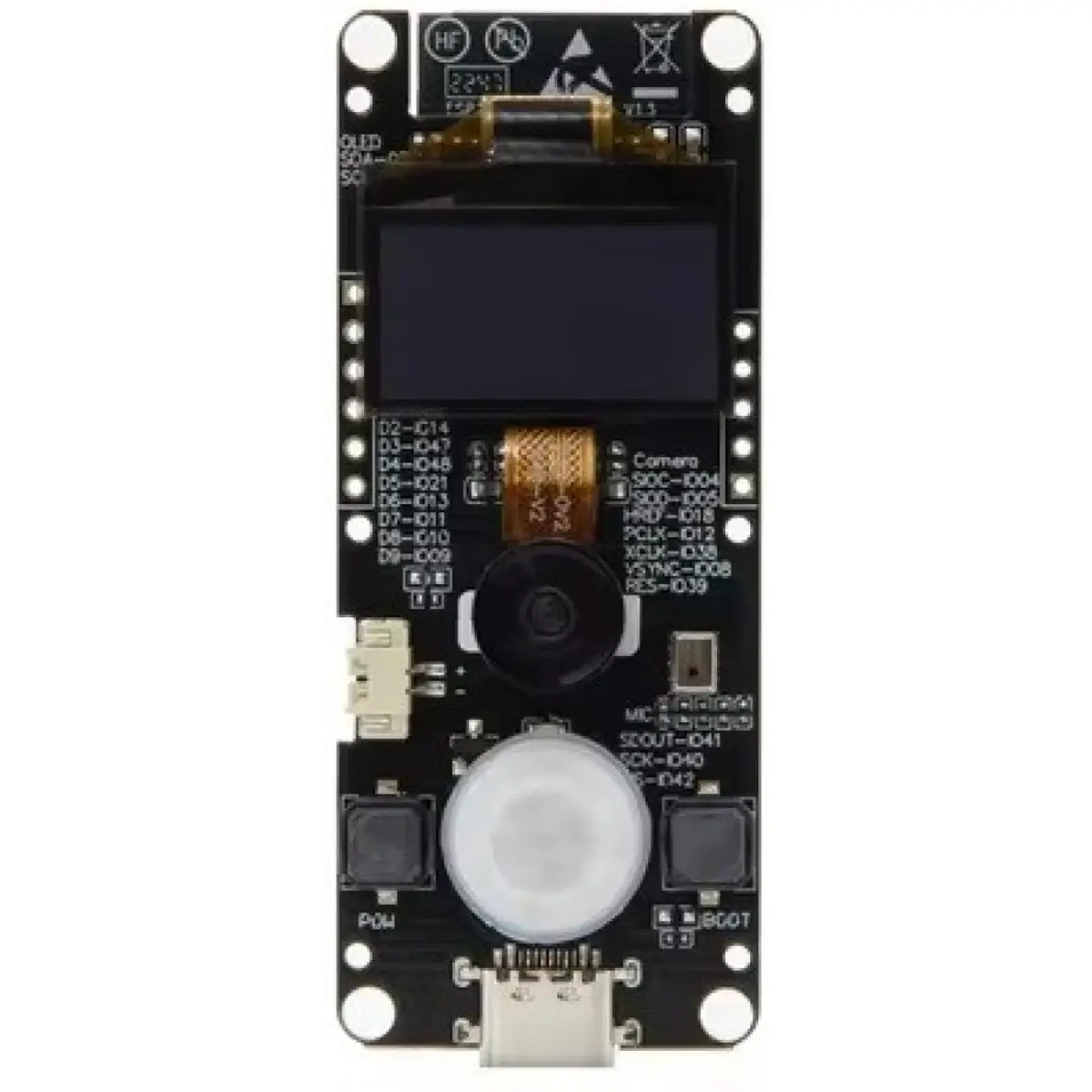

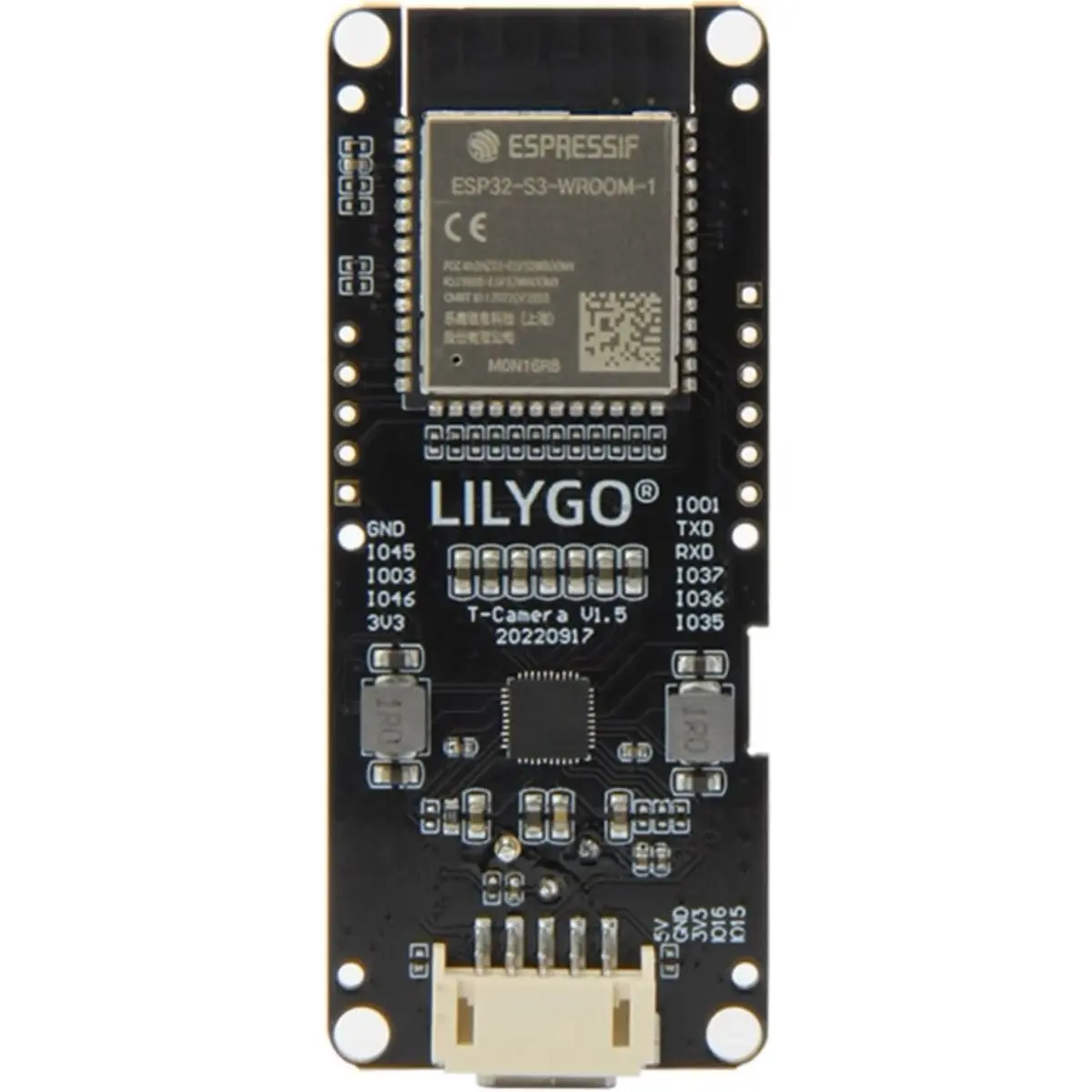

A T-Camera S3 da LILYGO é uma potente placa de desenvolvimento baseada no microcontrolador ESP32-S3FN16R8, equipada com sensor de imagem OV2640 de 2 megapixels com lente grande angular (olho de peixe), ecrã OLED de 0.96", microfone, detetor de movimento PIR e PMU AXP2101. Esta versão é ideal para aplicações de vigilância, deteção de movimento e projetos de visão computacional de curto alcance com grande campo de visão.
Graças à sua conectividade sem fios (Wi-Fi, BLE 5 e Bluetooth Mesh), compatibilidade com IDEs de programação como Arduino e VS Code, e à integração de sensores e periféricos, esta placa oferece uma solução versátil para aplicações IoT compactas e avançadas.
PRINCIPAIS CARACTERÍSTICAS
✅ Microcontrolador ESP32-S3FN16R8 de dois núcleos com suporte para IA
✅ Sensor de imagem OV2640 com lente olho de peixe (fisheye)
✅ Ecrã OLED SSD1306 de 0.96" com resolução 128x64
✅ Conectividade Wi-Fi 802.11, BLE 5 e Bluetooth Mesh
✅ Microfone MEMS integrado e detetor de movimento PIR
✅ PMU (AXP2101) para gestão inteligente de energia
✅ Compatível com plataformas Arduino-IDE e VS Code
✅ Alimentação por USB Tipo-C e compatível com invólucro T-Camera
ESPECIFICAÇÕES
◾ Microcontrolador
- Modelo: ESP32-S3FN16R8
- Núcleo duplo (Xtensa LX7) com suporte para instruções de IA
- Memória Flash: 16 MB
- PSRAM: 8 MB
◾ Conectividade
- Wi-Fi 802.11 b/g/n
- Bluetooth Low Energy 5 + BT Mesh
◾ Câmara
- Sensor: OV2640 (com lente fisheye)
- Resolução: até UXGA 1622 x 1200 (2 MP)
- Tensão de funcionamento: 3.3 V
- Saída: JPEG/YUV
◾ Ecrã OLED
- Modelo: SSD1306 (I2C)
- Tamanho: 0.96”
- Resolução: 128 x 64 px
- Pinos:
· SDA = IO07
· SCL = IO06
◾ Áudio
- Microfone MEMS
· DOUT: IO41
· SCLK: IO40
· WS: IO42
◾ Outros periféricos integrados
- Sensor PIR (IO17)
- PMU AXP2101
- Botões: Boot (IO00), Reset, Power
◾ Interfaces
- Conectores:
· JST-PH 2.0mm (5 fios)
· JST-GH 1.25mm (OLED)
- Alimentação: USB Tipo-C
- Tensão de funcionamento: 3.3 V
◾ Dimensões físicas
- Comprimento: 6.9 cm
- Largura: 2.8 cm
- Altura: 1.85 cm
CONTEÚDO DA EMBALAGEM
◾ 1 x T-Camera S3 (com OV2640 fisheye)
◾ 1 x Cabo JST 2.0mm 5 pinos para jumper (20 cm)
◾ 1 x Cabo JST 2.0mm 2 pinos
◾ 1 x Conjunto de pinos macho 2.54 mm (5 pinos)
◾ 1 x Conjunto de pinos macho 2.54 mm (6 pinos)
NOTAS
◾ Recomenda-se verificar o consumo total ao utilizar todos os periféricos em simultâneo, especialmente em projetos alimentados por bateria.
◾ Algumas das imagens abaixo não apresentam a câmara com a lente correta (do tipo Fisheye).
