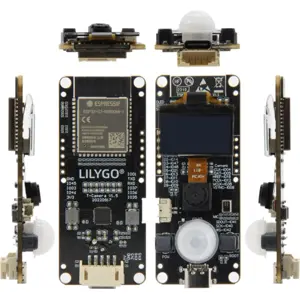

La T-Camera S3 de LILYGO es una potente placa de desarrollo basada en el microcontrolador ESP32-S3FN16R8, equipada con un sensor de imagen OV5640 de 5 megapíxeles, pantalla OLED de 0.96", micrófono, detector de movimiento PIR y PMU. Esta versión se distingue por admitir aplicaciones avanzadas de visión computacional, grabación de vídeo de alta resolución y desarrollo IoT con comunicación inalámbrica Wi-Fi, BLE 5 y Bluetooth Mesh.
Ideal para proyectos de captura de imagen, videovigilancia, reconocimiento facial, detección de movimiento o automatización residencial; esta placa ofrece una solución compacta, versátil y de alto rendimiento.
PRINCIPALES CARACTERÍSTICAS
✅ Microcontrolador ESP32-S3FN16R8 de doble núcleo con soporte para IA
✅ Sensor de imagen CMOS OV5640 con autofoco y vídeo HD
✅ Pantalla OLED SSD1306 de 0.96" con resolución 128x64
✅ Conectividad Wi-Fi 802.11, BLE 5 y Bluetooth Mesh
✅ Micrófono MEMS integrado y detector de movimiento PIR
✅ PMU (AXP2101) para una gestión inteligente de la energía
✅ Compatible con las plataformas Arduino-IDE y VS Code
✅ Se adapta a la carcasa T-Camera y se alimenta mediante USB Tipo-C
ESPECIFICACIONES
◾ Microcontrolador
- Modelo: ESP32-S3FN16R8
- Doble núcleo (Xtensa LX7) con soporte para instrucciones de IA
- Memoria Flash: 16 MB
- PSRAM: 8 MB
◾ Conectividad
- Wi-Fi 802.11 b/g/n
- Bluetooth Low Energy 5 + BT Mesh
◾ Cámara
- Sensor: OV5640 (opcionalmente OV2640)
- Resolución: hasta 2592 x 1944 (5 MP)
- Soporte para UXGA 1622 x 1200
- Funciones: Autofoco, salida JPEG/YUV, vídeo hasta 1080p
◾ Pantalla OLED
- Modelo: SSD1306 (I2C)
- Tamaño: 0.96”
- Resolución: 128 x 64 px
- Pines: SDA = IO07, SCL = IO06
◾ Audio
- Micrófono MEMS
· DOUT: IO41
· SCLK: IO40
· WS: IO42
◾ Otros periféricos integrados
- Sensor PIR (IO17)
- PMU AXP2101
- Botones: Boot (IO00), Reset, Power
◾ Interfaces
- Conectores:
· JST-PH 2.0mm (5 hilos)
· JST-GH 1.25mm
- Alimentación: USB Tipo-C
- Tensión de funcionamiento: 3.3 V
◾ Dimensiones físicas
- Longitud: 6.9 cm
- Anchura: 2.8 cm
- Altura: 1.85 cm
CONTENIDO DEL PAQUETE
◾ 1 x T-Camera S3 (con OV5640)
◾ 1 x Cable JST 2.0mm 5 pines para jumper (20 cm)
◾ 1 x Cable JST 2.0mm 2 pines
◾ 1 x Conjunto de pines macho 2.54 mm (5 pines)
◾ 1 x Conjunto de pines macho 2.54 mm (6 pines)
NOTAS
◾ Se recomienda encarecidamente comprobar el consumo total si se utilizan todos los periféricos simultáneamente, especialmente en aplicaciones alimentadas por batería.

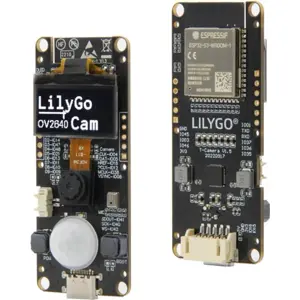

◾ Algunas de las imágenes indicadas a continuación mencionan el sensor OV2640. Sin embargo, este modelo específico utiliza el sensor de imagen CMOS OV5640 de Omnivision, que ofrece una calidad de imagen superior, mayor resolución y funciones avanzadas como autofoco y vídeo Full HD, siendo ideal para aplicaciones más exigentes en visión computacional y captura de vídeo.
