O Shelly Wave Pro Dimmer 2PM es un dimmer inteligente de 2 canales con medición de potencia, especialmente diseñado para el montaje en carril DIN. Compatible con redes Z-Wave®, permite el control remoto, la regulación de la intensidad luminosa y la monitorización del consumo, integrándose fácilmente con más de 4000 dispositivos certificados. Es la solución ideal para proyectos de automatización residencial, empresarial o industrial, con funciones de seguridad avanzadas y compatibilidad total con interruptores existentes.
PRINCIPALES CARACTERÍSTICAS

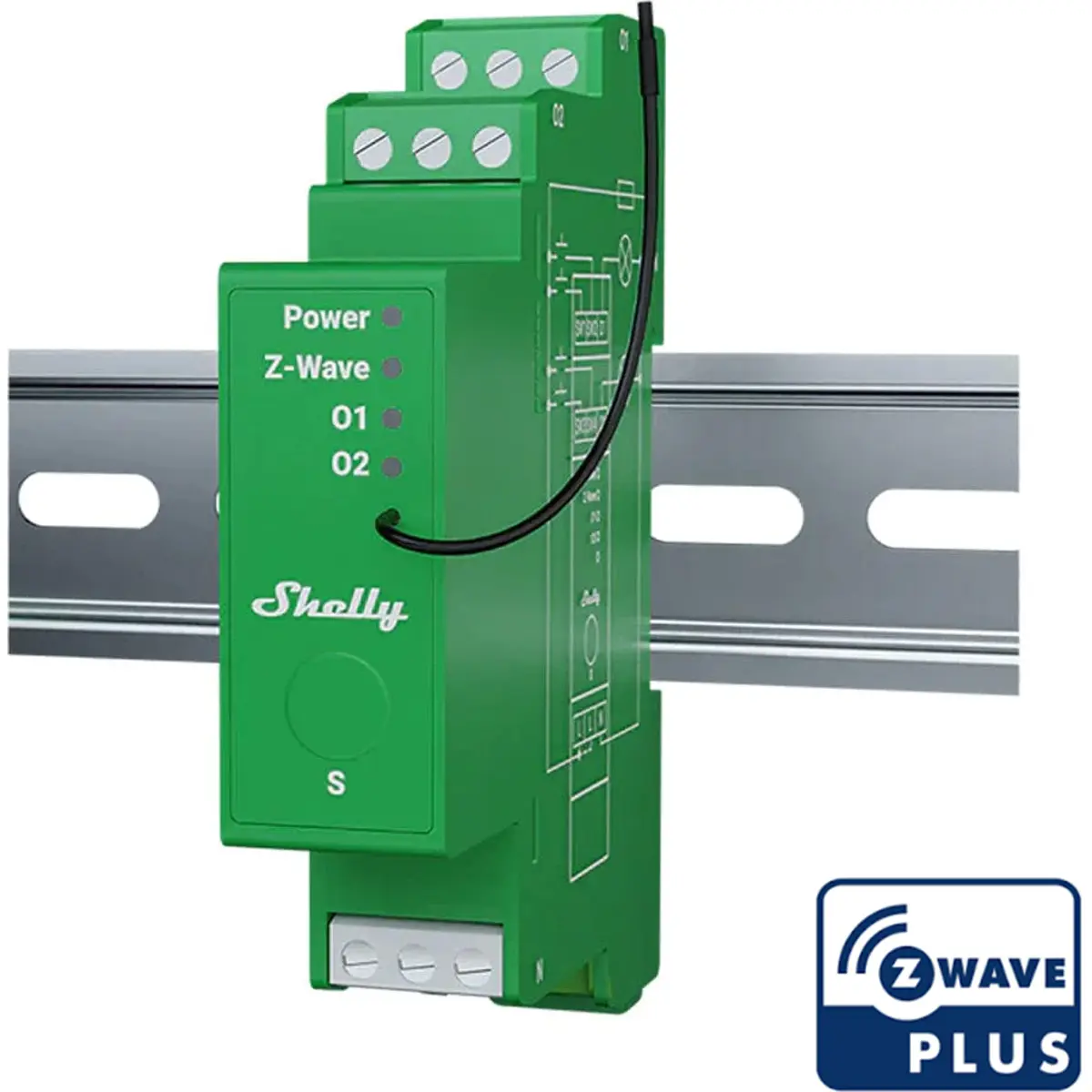

● Montaje en carril DIN
● Control y regulación de la intensidad luminosa (dimming) en 2 canales
● Compatible con pulsadores y conmutadores (1 o 2 vías)
● Medición de potencia independiente por canal
● Compatible con Z-Wave 800 (frecuencia 868,4 MHz – CEPT)
● Seguridad Z-Wave S2 con encriptación AES128
● Compatible con escenas y programaciones
● Protección contra sobrecalentamiento, sobretensión y sobrecarga
● Consumo ultra reducido (<0,3 W)
● Actualizaciones de firmware OTA
● Detección automática de dispositivos con SmartStart
● Ideal para LEDs regulables, halógeno y transformadores ferromagnéticos
● Alcance inalámbrico de hasta 40 m en interiores
● Botón físico (S) para configuración, calibración y reset
✅ CONTROL INTELIGENTE A DOBLE
Controla dos circuitos de iluminación de forma independiente con regulación de brillo ajustable. Compatible con interruptores y pulsadores existentes, admite control táctil de pulsación corta, doble y prolongada.
✅ TOTALMENTE INTEGRABLE CON Z-WAVE
Funciona con todos los gateways certificados Z-Wave. Incluye el chip Z-Wave S800 más reciente para máxima compatibilidad y alcance, además de funcionar como repetidor de señal.
✅ SEGURIDAD INDUSTRIAL
El dispositivo se desconecta automáticamente y envía notificaciones en caso de sobrecalentamiento, picos de tensión o sobrecarga eléctrica, protegiendo los circuitos y los equipos conectados.
✅ IDEAL PARA INSTALACIÓN PROFESIONAL
Desarrollado para cuadros eléctricos y montajes permanentes. Adecuado para edificios residenciales, comerciales e industriales.
✅ MONITORIZACIÓN PRECISA DEL CONSUMO
Mide el consumo energético de forma independiente en ambos canales. Es esencial para la eficiencia energética en proyectos residenciales, empresariales o públicos.
ESPECIFICACIONES
◾ Alimentación
- 110–240 V AC, 50/60 Hz
- Protección externa: 10 A, curva B o C, 6 kA
◾ Consumo propio: < 0,3 W
◾ Capacidad de regulación
- Tipo de regulación: corte de fase descendente (Trailing Edge)
- Potencia máxima de salida: 200 W por canal
◾ Tipos de carga admitidos
- Lámparas LED regulables: hasta 200 W por canal
- Incandescentes y halógeno: hasta 200 W por canal
- Transformadores ferromagnéticos: hasta 200 VA por canal
- Transformadores electrónicos regulables: hasta 200 W por canal
◾ Funciones inteligentes
- Medición de potencia por canal: sí
- Protocolo Z-Wave S800, 868.4 MHz
- Compatibilidad con: S0, S2 Unauthenticated, S2 Authenticated
- Actualizaciones OTA
- Alcance: hasta 40 m en interiores
- Repetidor Z-Wave integrado
◾ Seguridad
- Protección contra sobrecalentamiento (sensor con lectura cada 100 ms)
- Protección contra sobrecarga
- Protección contra sobretensión
- Encriptación AES128
◾ Interfaces eléctricas
- Entradas: 4 (interruptores o pulsadores)
- Salidas: 2 canales
- Bornes de tornillo
· Verde: 0,5 a 2,5 mm²
· Blanco: 0,5 a 1,5 mm²
◾ Interfaz de usuario

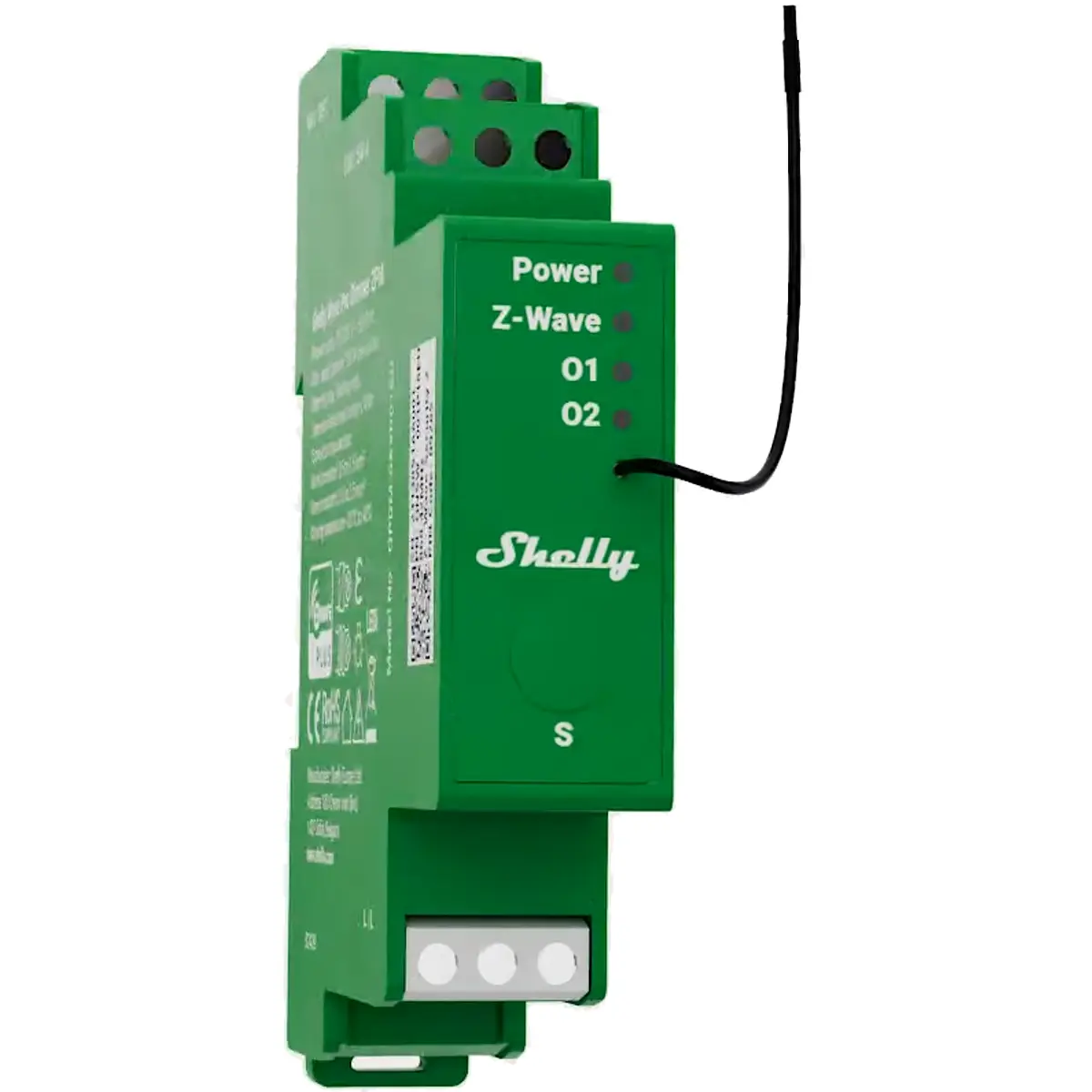

- Botón físico (S) para emparejamiento, reset, calibración y menú
- LED de estado con diferentes modos de señalización
◾ Entorno de funcionamiento
- Temperatura: -20 ºC a 40 ºC
- Humedad: 30% a 70% HR
- Altitud máxima: 2000 m
◾ Dimensiones y materiales
- Dimensiones: 94 × 19 × 69 mm
- Peso: 75 g
- Material: Plástico V-0 (ignífugo)
- Color: Verde Lima

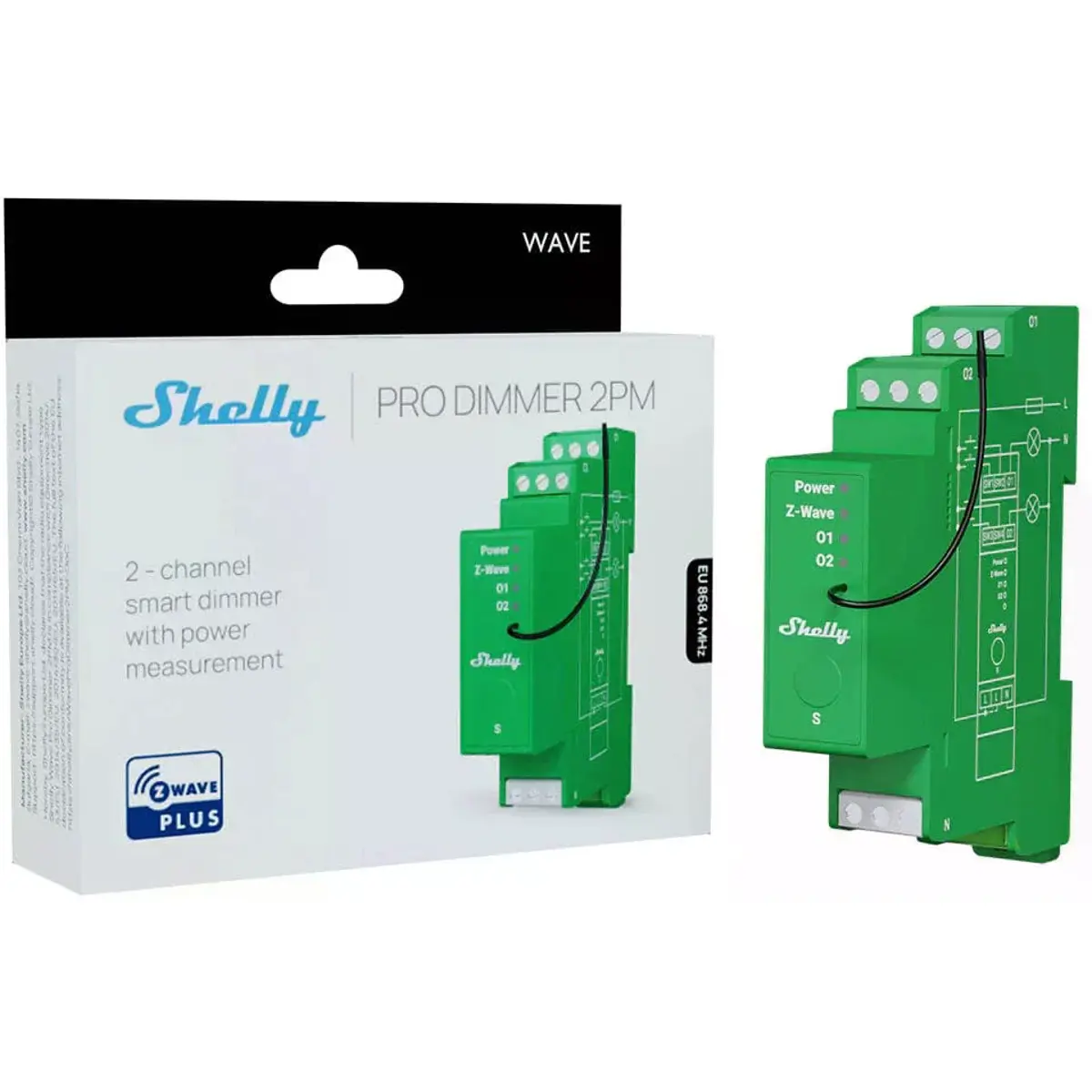

CONTENIDO DEL PAQUETE
◾ 1 Shelly Wave Pro Dimmer 2PM
◾ Manual de instalación
NOTAS
◾ Requiere un gateway Z-Wave compatible (no incluido).
◾ Configuración automática con SmartStart o manual con botón físico (S).
◾ Ideal para edificios nuevos o reformas con cuadro eléctrico centralizado.
◾ Las tasas de transición, brillo mínimo/máximo y el tipo de control se ajustan mediante el gateway.
◾ La instalación, en un cuadro eléctrico, debe realizarla un electricista cualificado.
Información adicional:
⫸ Sitio web portugués de Shelly
⫸ Sitio oficial de Shelly (EN)
⫸ Shelly Knowledge Base
⫸ Manual de instrucciones (PDF)

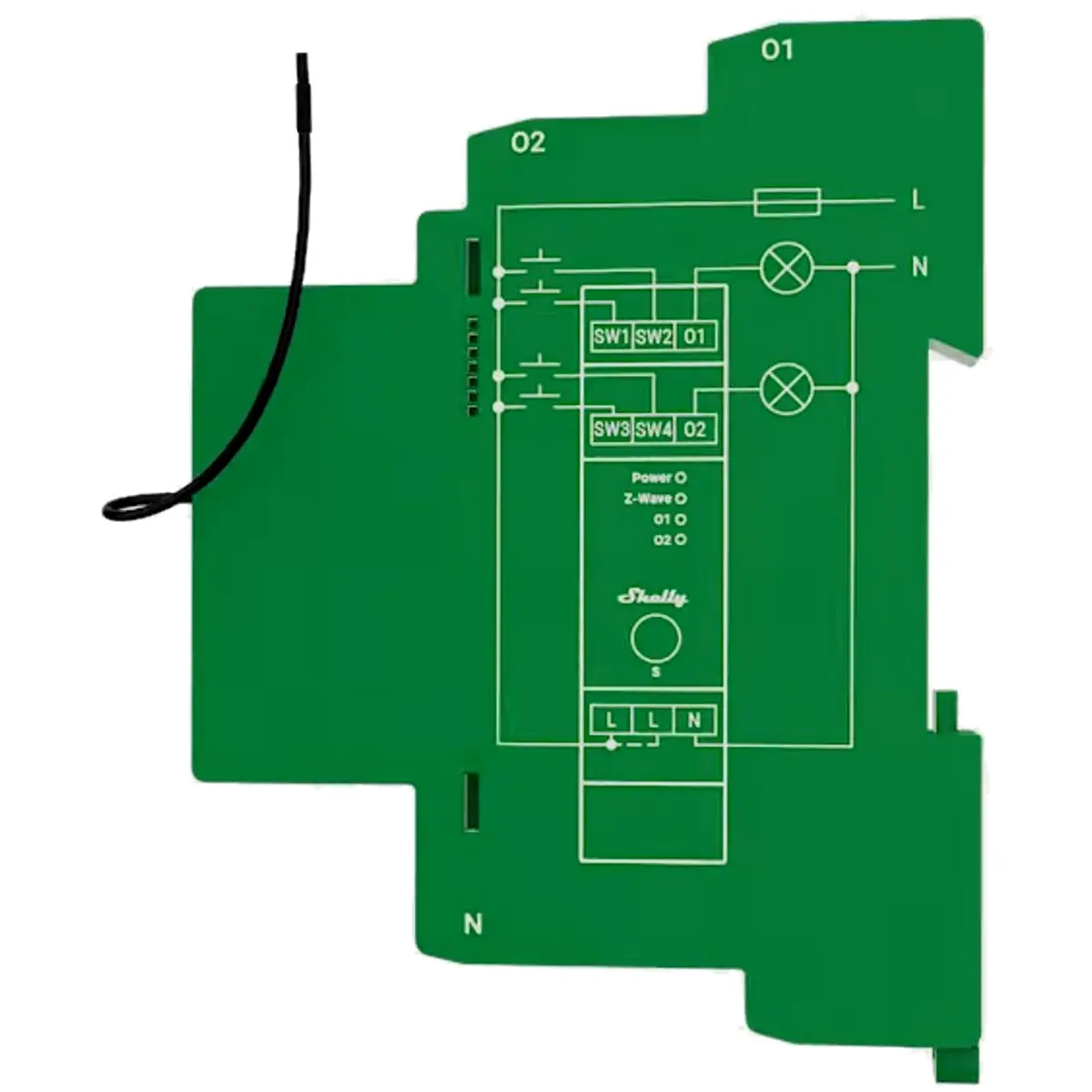

Esquema de conexiones:
Esquema interno simplificado:
