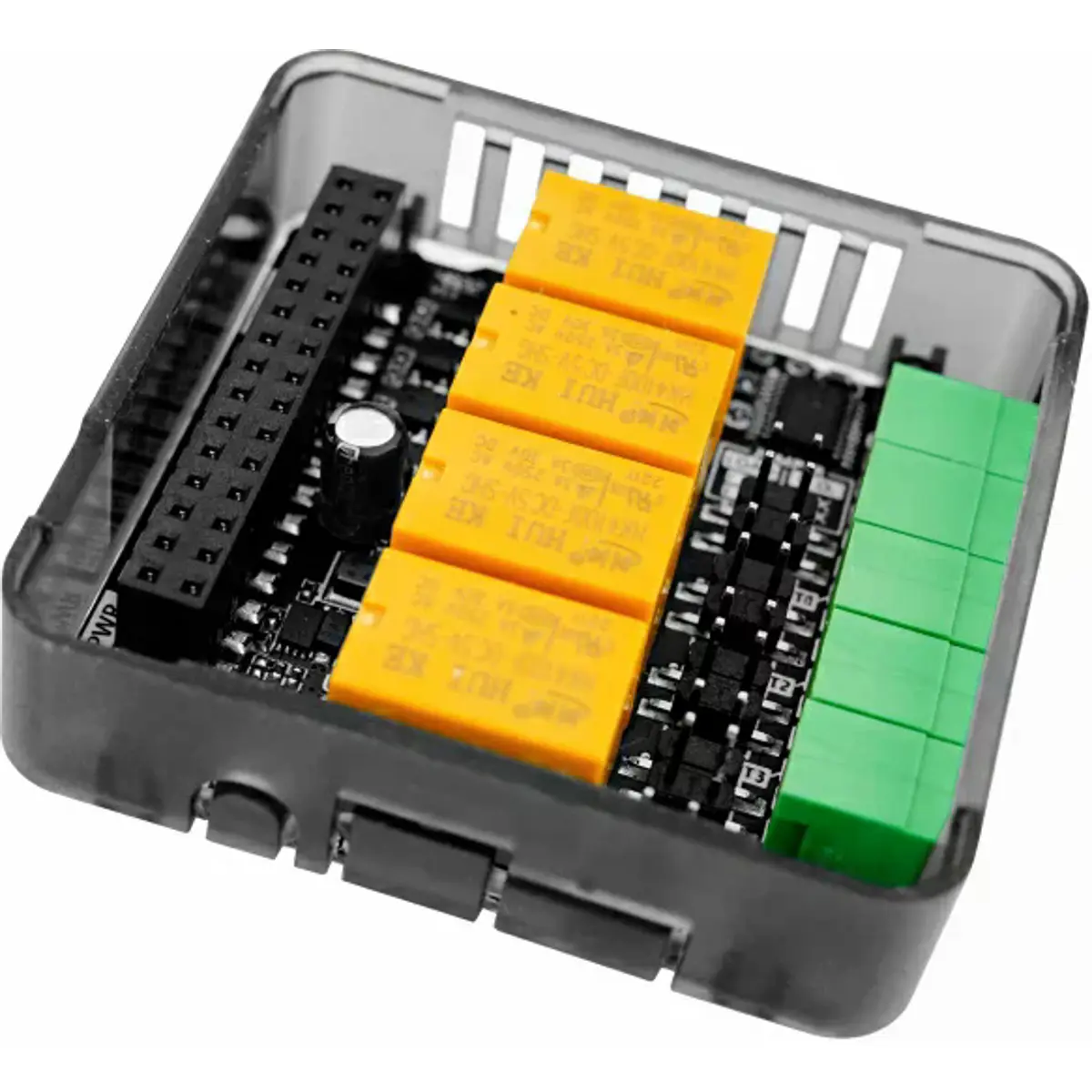

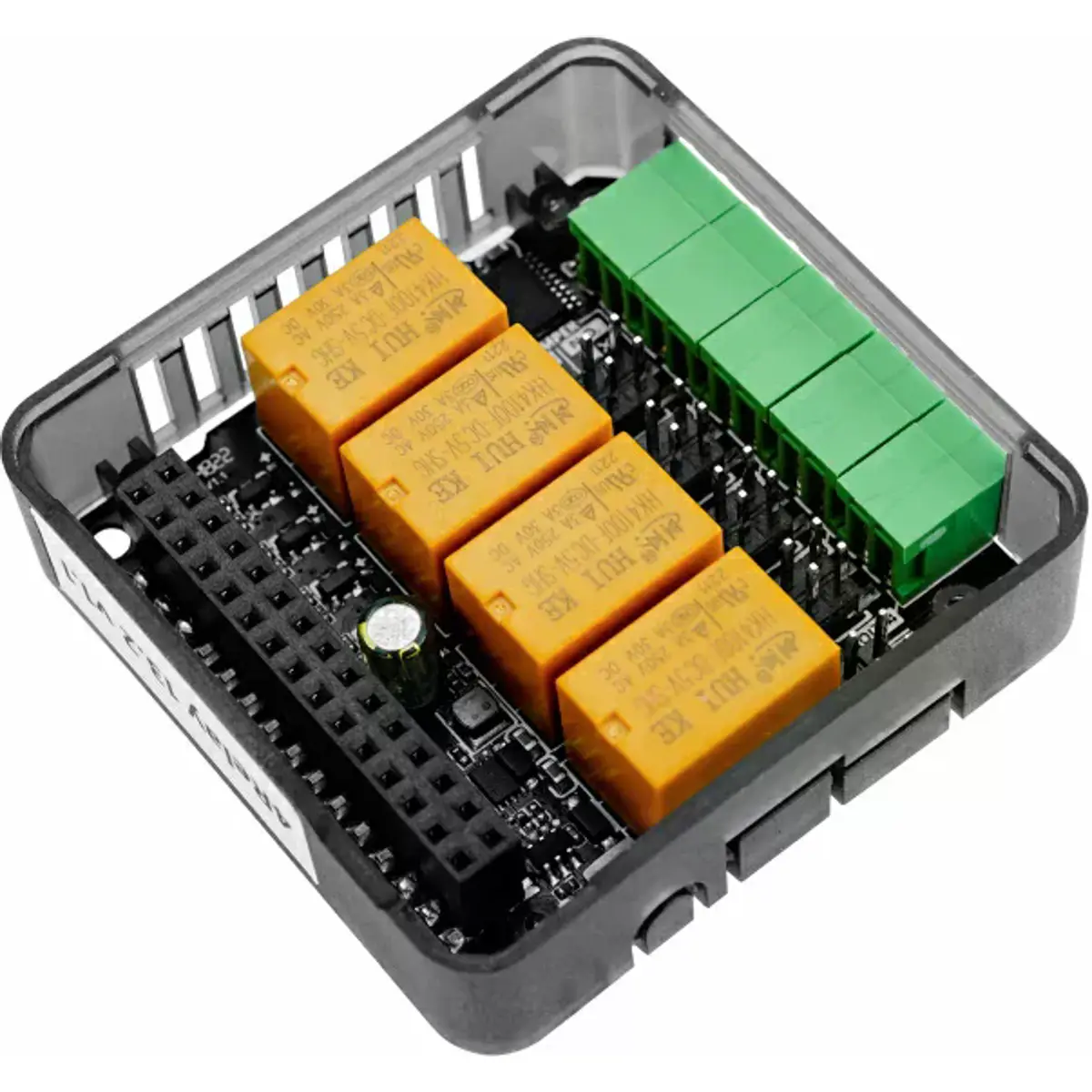

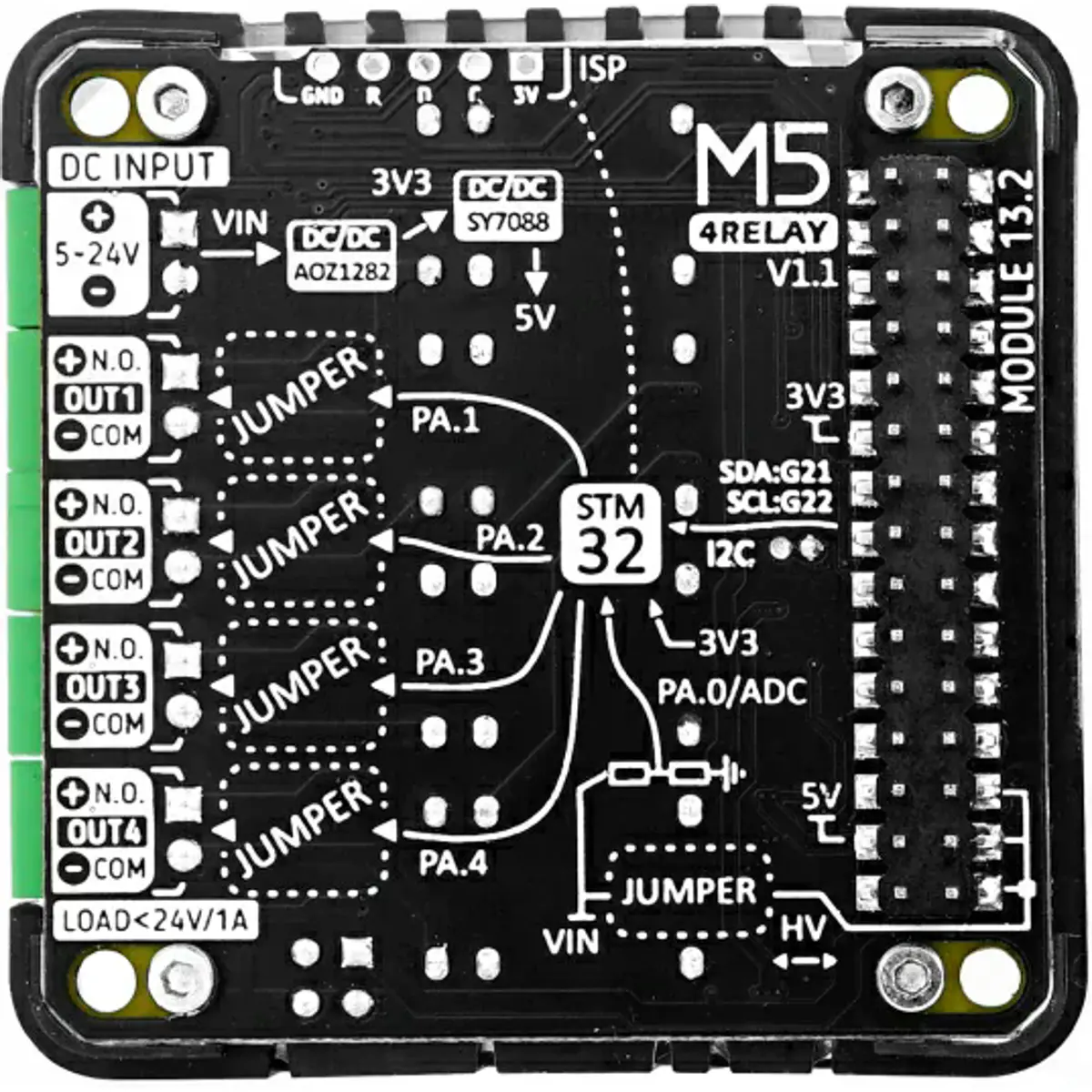

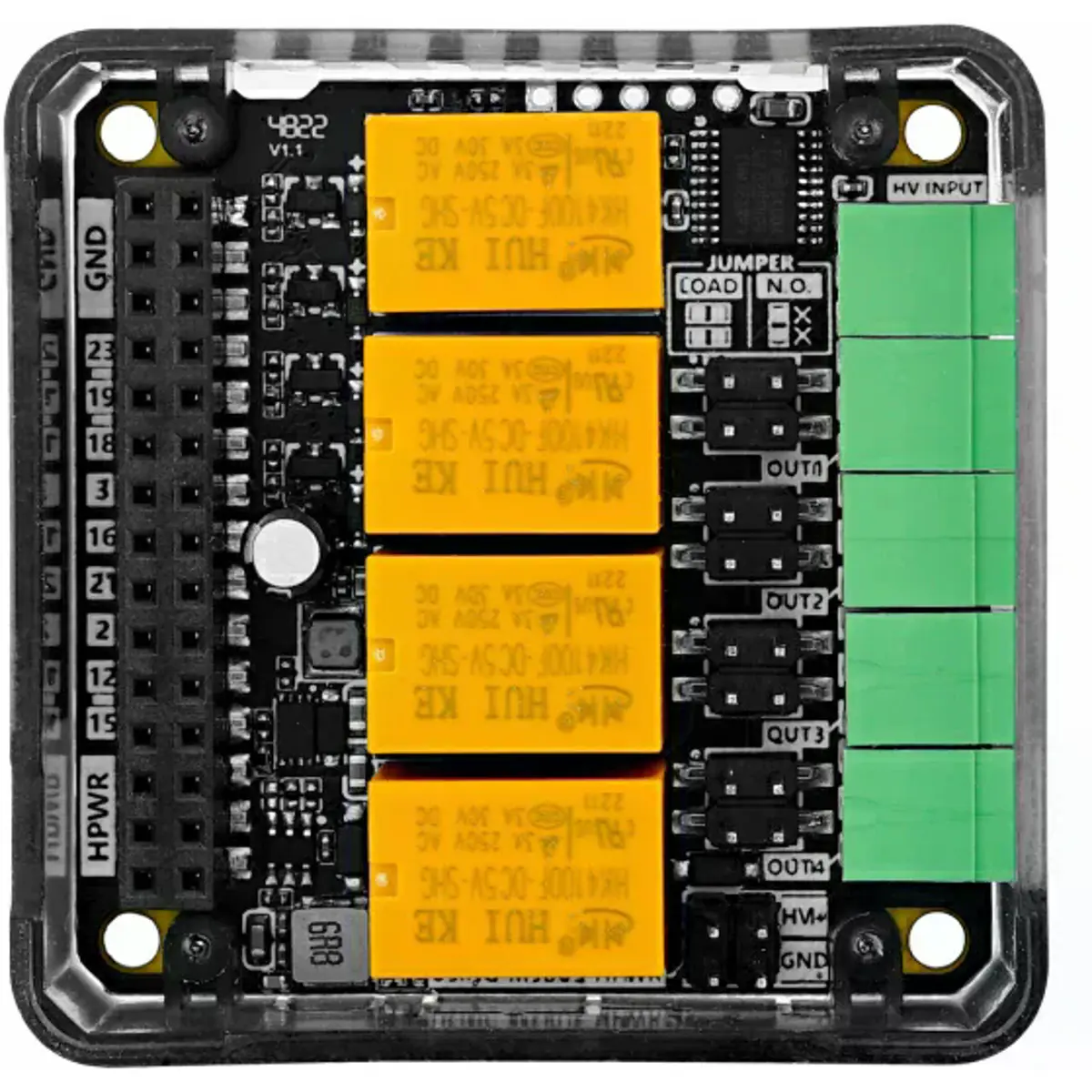

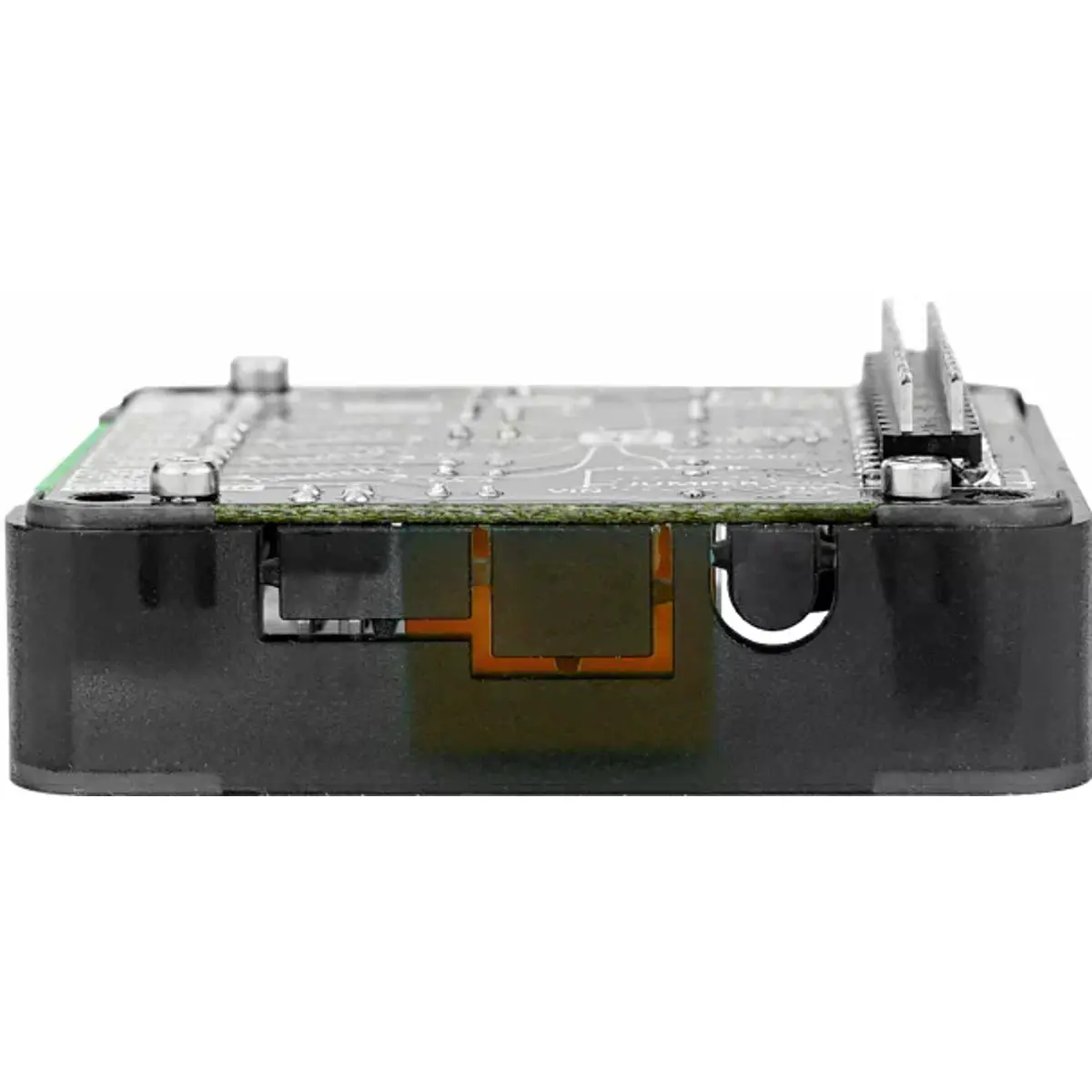

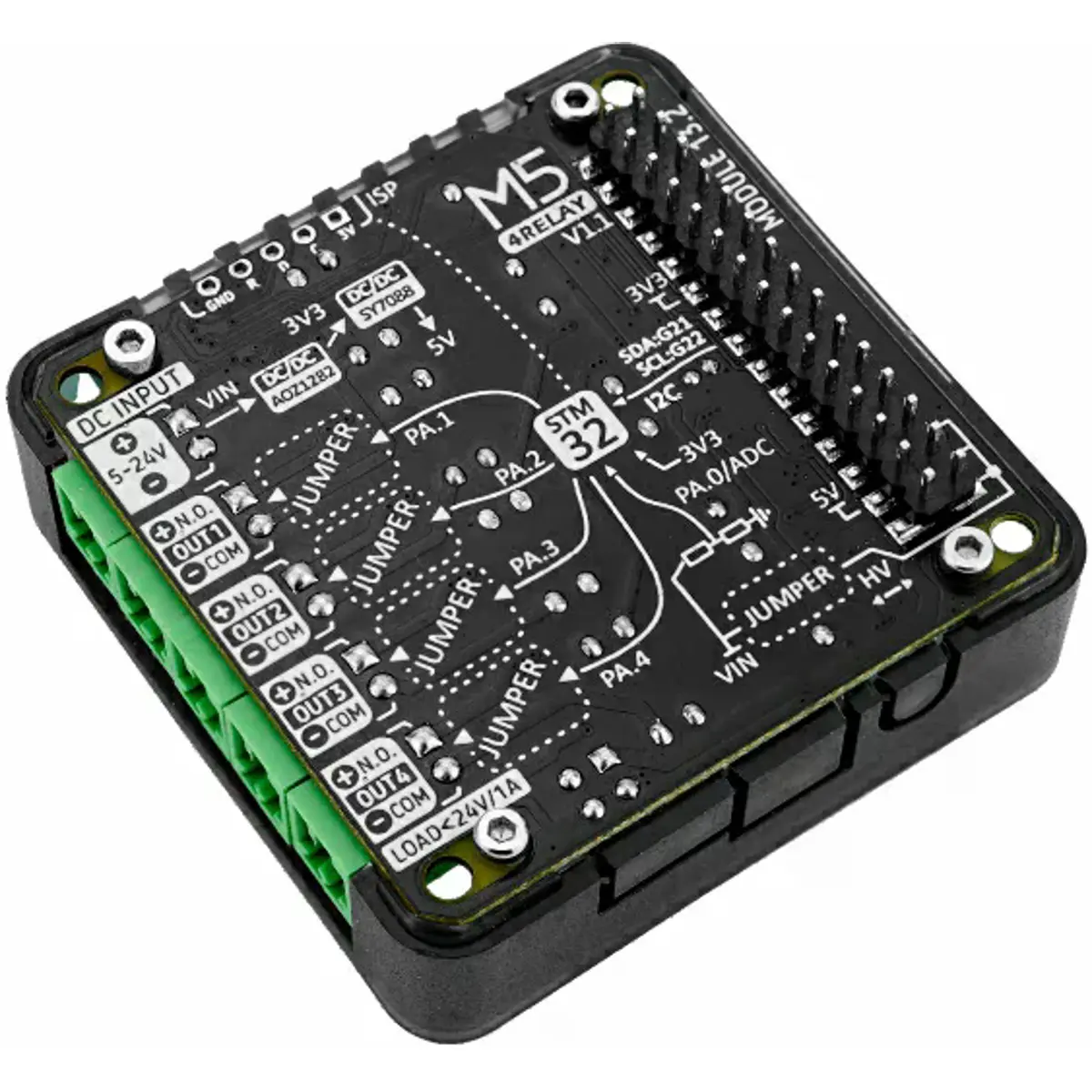

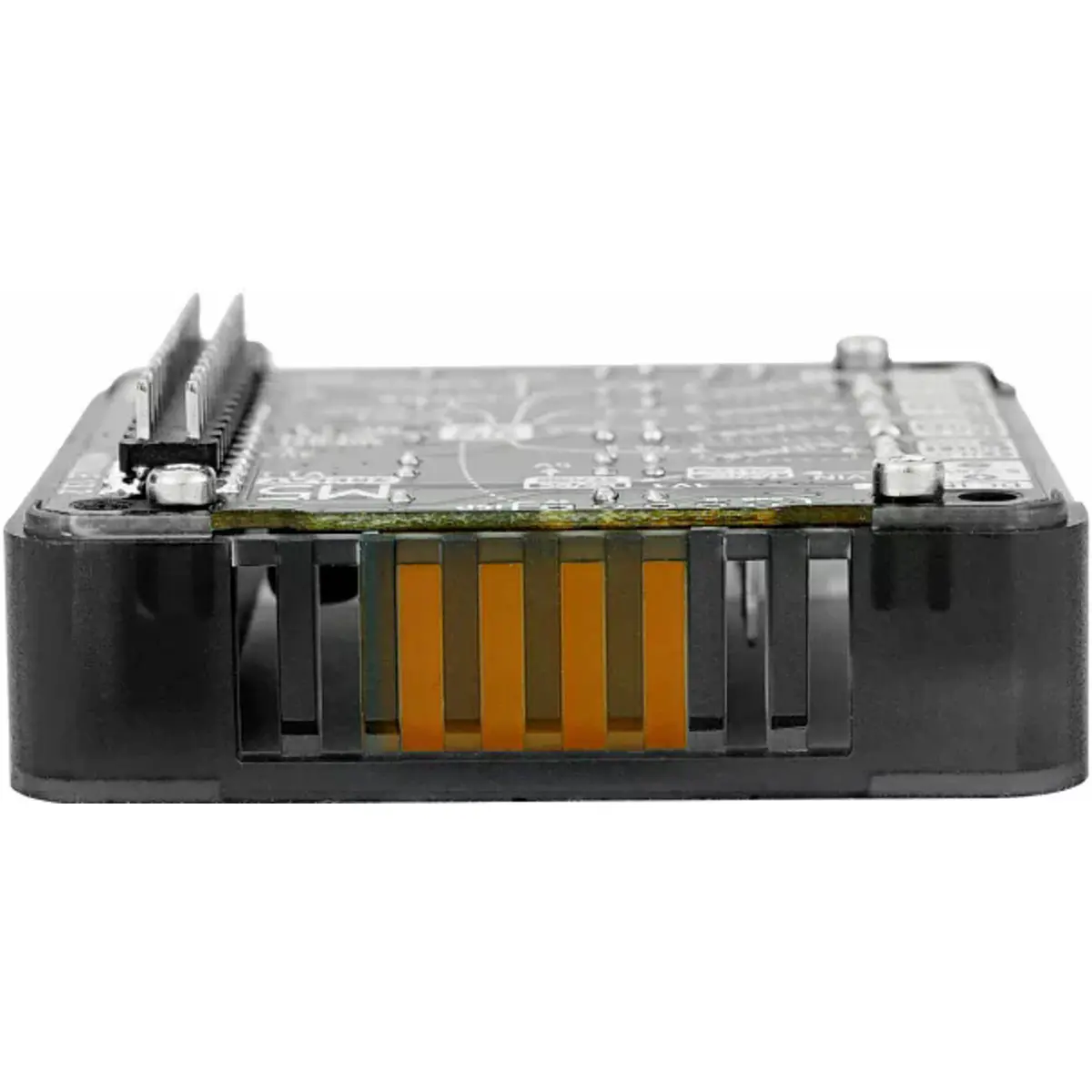

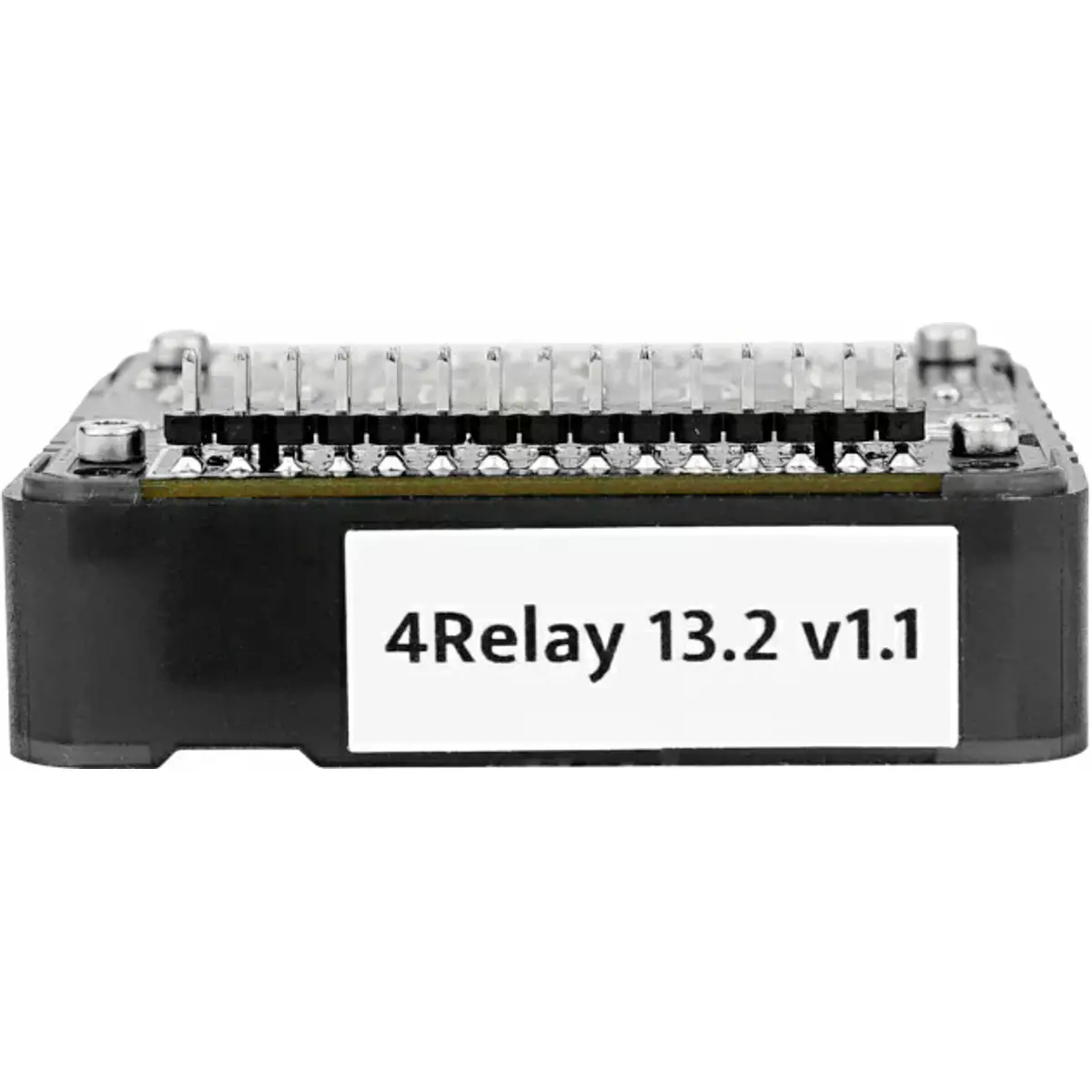

O M5Stack Module 13.2 4 Relay v1.1 é um módulo de relés com 4 canais de controlo de relés mecânicos (NO, COM) integrados. Utiliza o protocolo de comunicação I2C para controlo, o que permite poupar recursos de entradas/saídas (IO). O design com jumpers permite alternar entre modos de funcionamento ativo e passivo, adaptando-se a diferentes requisitos de circuito. Este módulo suporta apenas comutação de circuitos de corrente contínua (DC), com uma capacidade máxima de carga de 24 W (DC 24 V a 1 A) por canal. Inclui deteção de tensão da fonte de alimentação externa e um circuito DC-DC para alimentar o dispositivo anfitrião. É ideal para controlo de comutação de circuitos de pequena carga.
PRINCIPAIS CARACTERÍSTICAS
● Microcontrolador STM32G030F6
● Comunicação I2C (endereço: 0x26)
● 4 canais de controlo de relé (24 W máx. por canal, DC 24 V a 1 A)
● Suporta modos de funcionamento ativo e passivo
● Deteção de tensão da fonte externa
● Compatível com Arduino, UIFlow e outras plataformas de programação
APLICAÇÕES
◾ Controlo de válvulas solenóides
◾ Comutação de circuitos DC
ESPECIFICAÇÕES
◾ Microcontrolador: STM32F030F4P6
◾ Interface de Comunicação: I2C (endereço: 0x26)
◾ Modos de Funcionamento Suportados
- Controlo Ativo
- Controlo Passivo
◾ Canais de Relé: 4x canais (interface COM, NO)
◾ Capacidade de Carga: Máximo 24 W por canal (DC 24 V a 1 A)

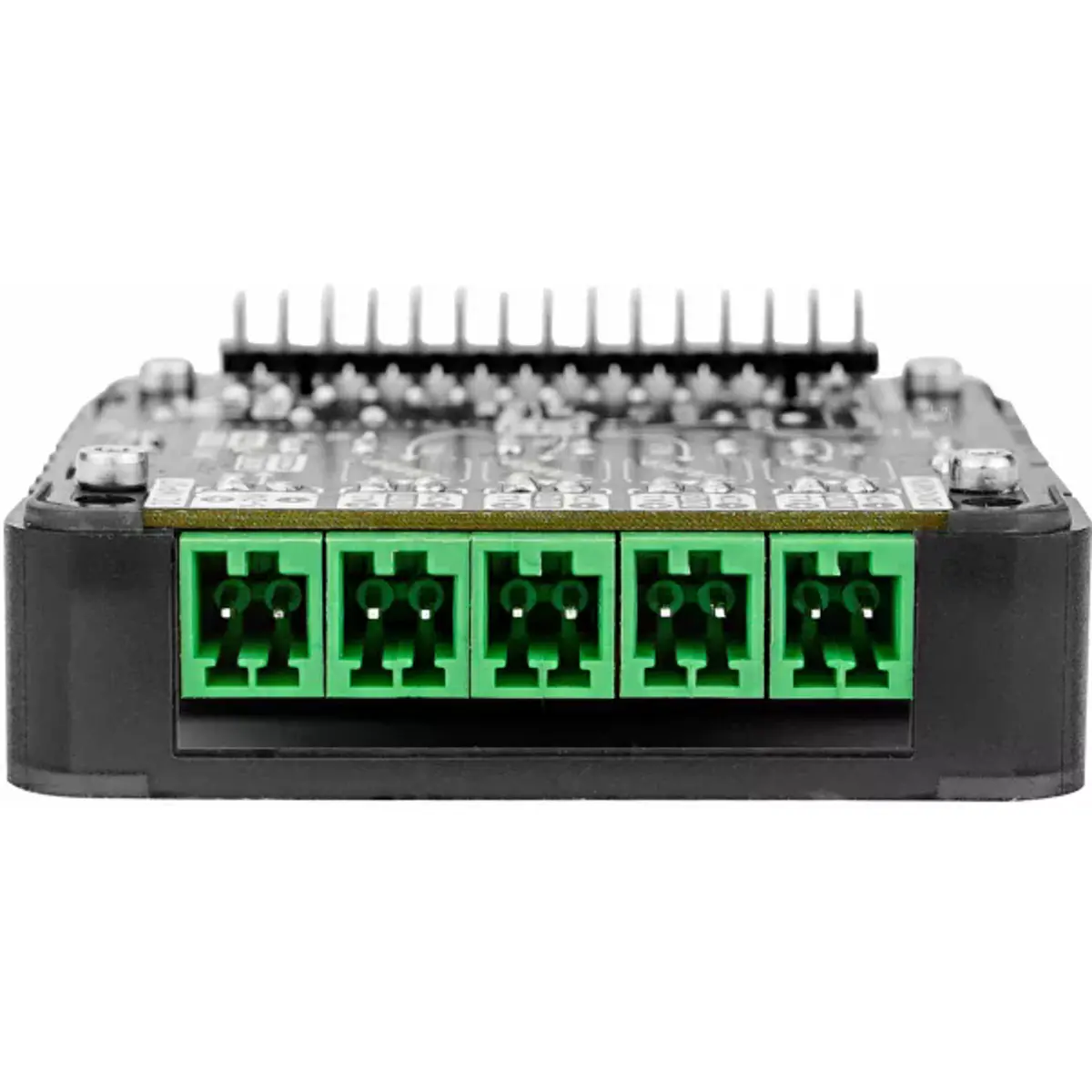

◾ Terminal de Relé: Bloco de terminais 2.54-2P
◾ Alimentação
- Entrada: ficha DC5521 fêmea 5.5 x 2.1 mm
- Tensão: 5 V a 24 V (pólo positivo no interior, negativo no exterior)
◾ Consumo de Energia: Por relé: 5 V a 40 mA
◾ Tempo de Ativação da Bobina: 6 ms
◾ Tempo de Desativação da Bobina: 4 ms
◾ Dimensões Físicas
- Produto: 54.0 × 54.0 × 19.7 mm
- Embalagem: 95.0 × 66.0 × 26.0 mm
◾ Peso
- Produto: 38.0 g
- Peso bruto: 58.1 g
CONTEÚDO DA EMBALAGEM
◾ 1 × Module13.2 4Relay v1.1
◾ 5 × blocos terminais 2.54 mm-2P (verde)
◾ 10 × jumpers
◾ 1 × manual de ligaçõesNOTA: Caso pretenda utilizar várias unidades do módulo
Module13.2 4Relay v1.1 no mesmo barramento I2C, é possível alterar o endereço padrão (0x26) de cada módulo para evitar conflitos de comunicação. Para isso, está disponível uma API específica que permite modificar o endereço I2C do dispositivo. A função correspondente pode ser consultada diretamente no repositório oficial do fabricante, na seguinte ligação:
Module_4RELAY.h – linha 44. Esta funcionalidade é essencial para aplicações que exigem múltiplos módulos de relé controlados simultaneamente através do mesmo microcontrolador ou sistema anfitrião.
