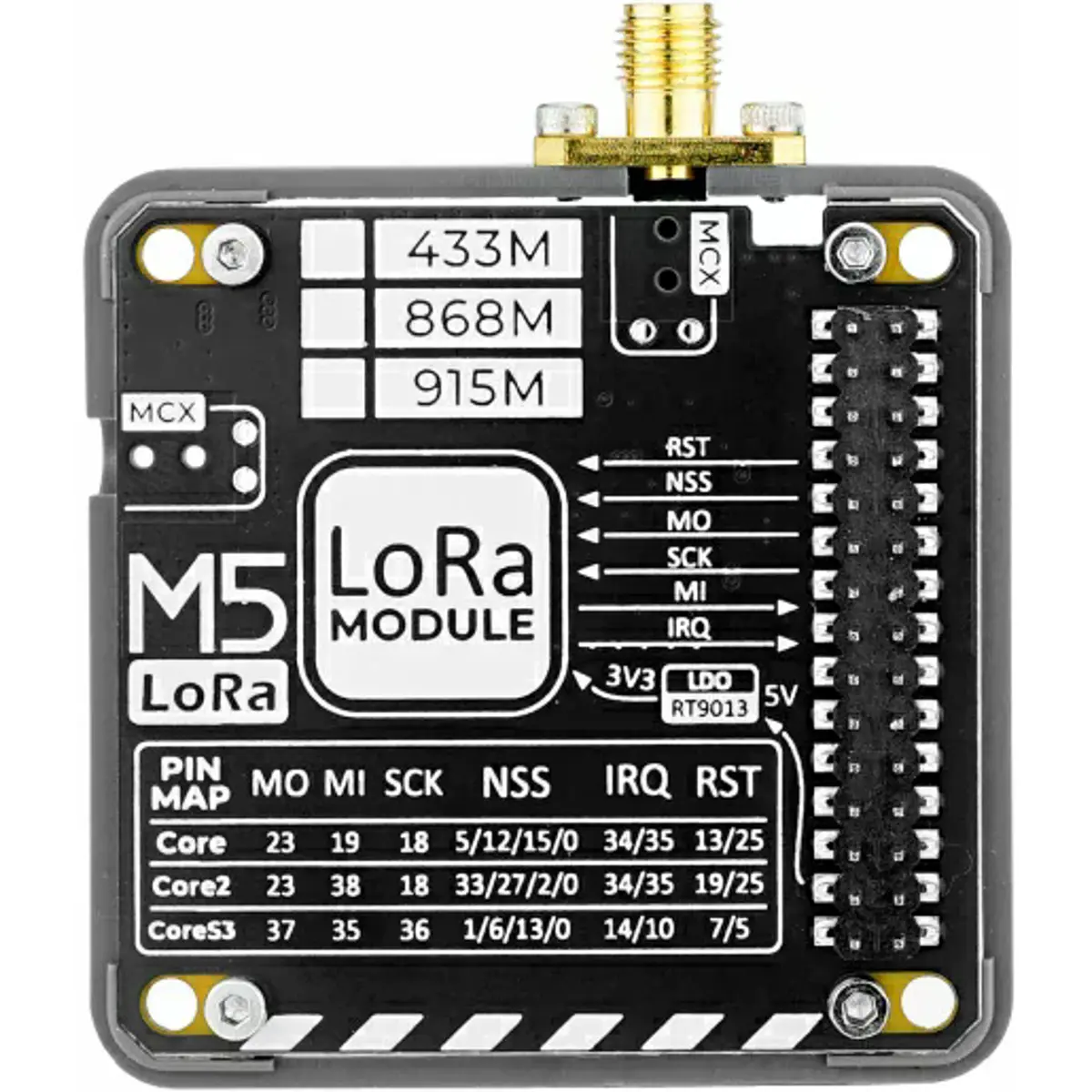

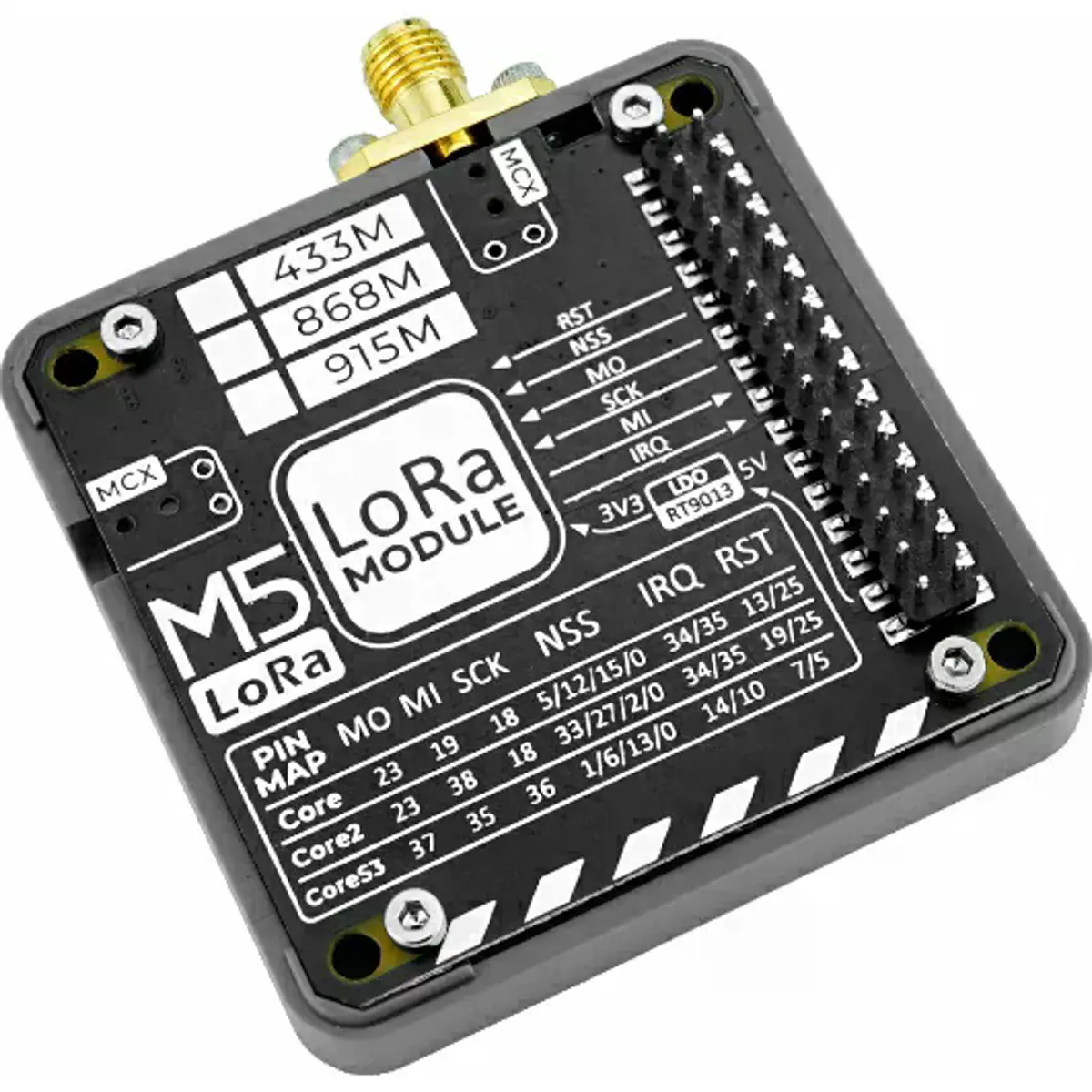

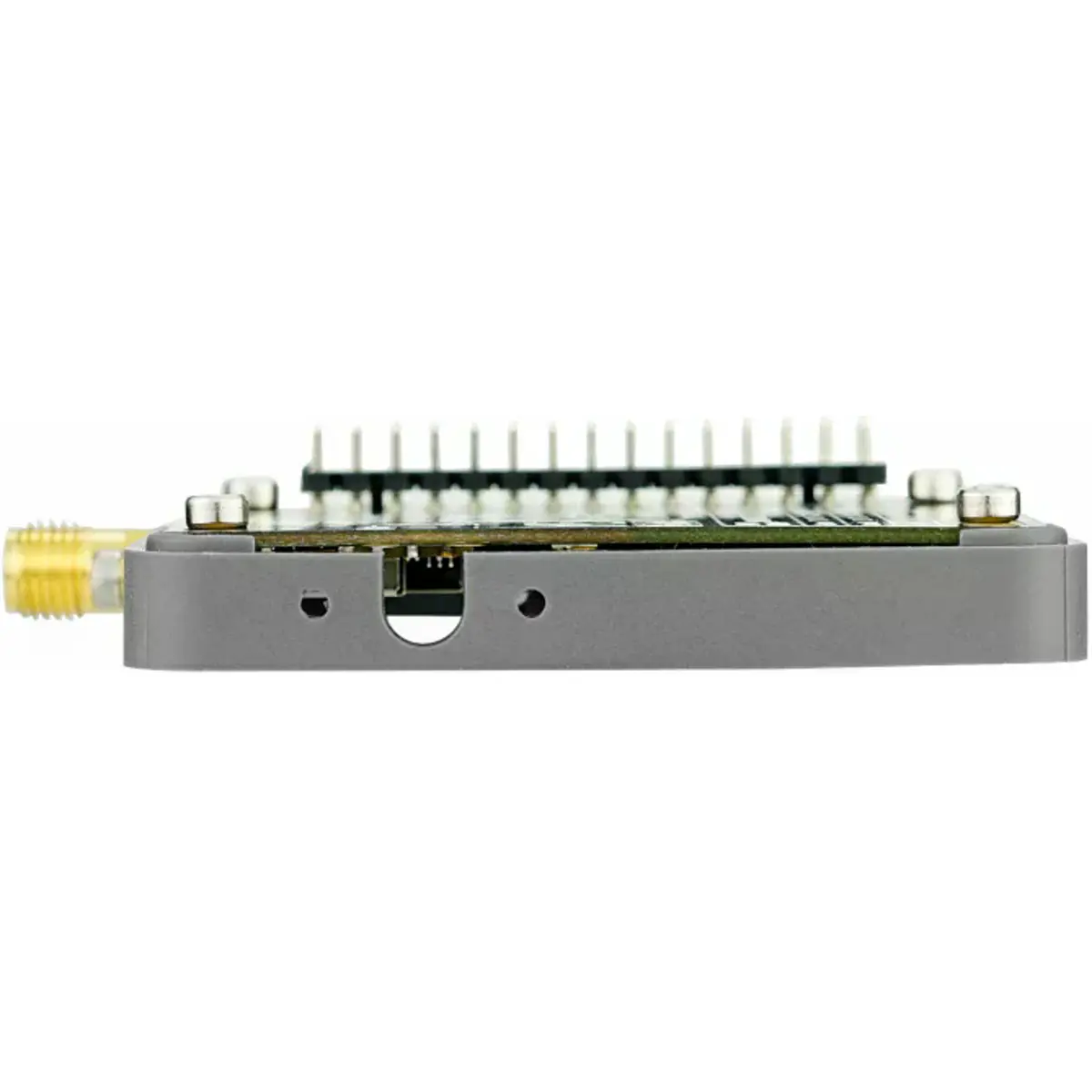

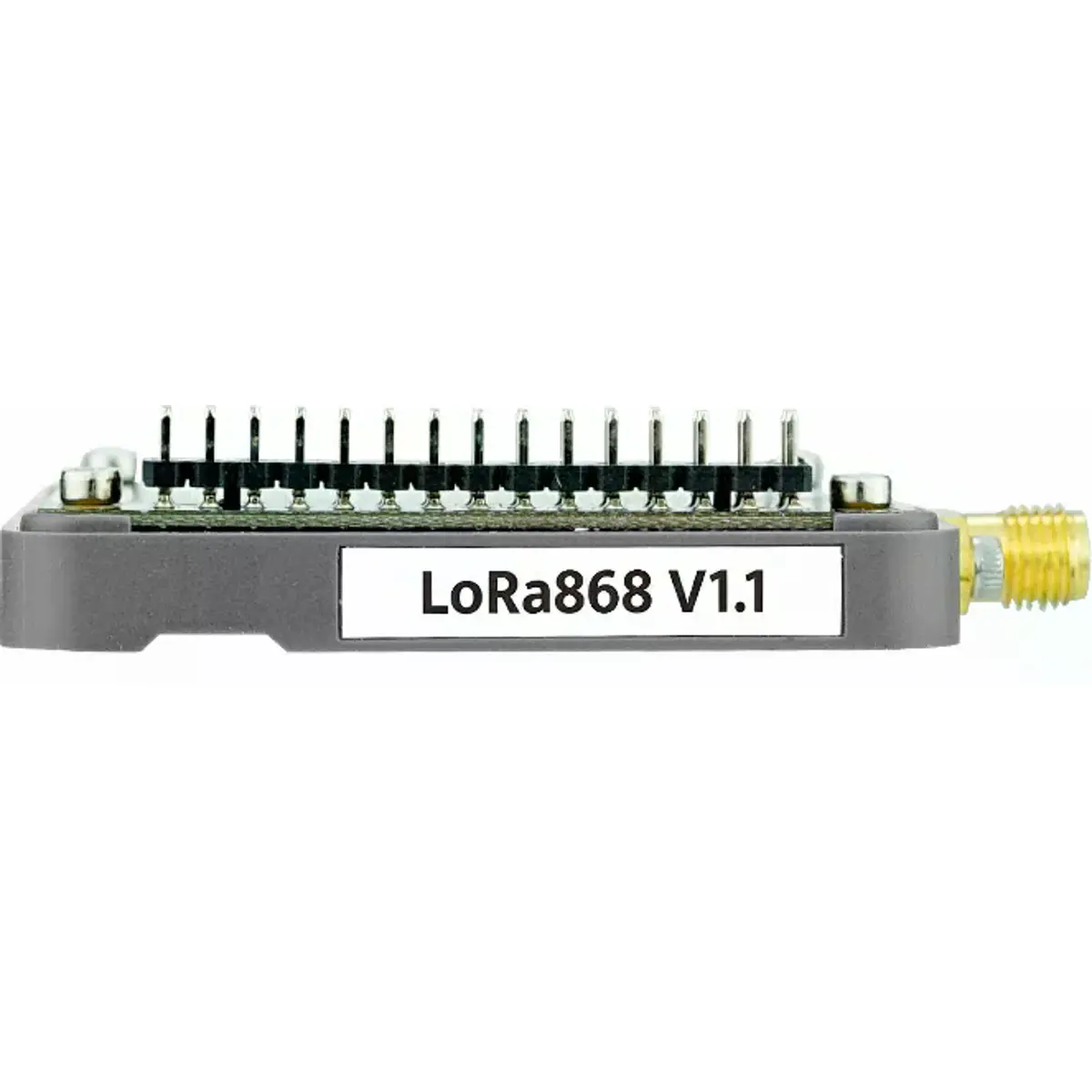

O M029-V11 é um módulo de comunicação LoRa (frequência de operação: 868 MHz) pertencente à série de módulos empilháveis M5Stack, baseado no módulo Ra-01H (chip SX1276). Está equipado com uma antena SMA integrada e inclui ainda duas interfaces de contacto (pads) para antenas MCX, permitindo ao utilizador alternar facilmente entre diferentes tipos de antenas conforme as suas necessidades.
Adicionalmente, o módulo dispõe de um conjunto de interruptores DIP que possibilita ao utilizador selecionar diferentes pinos de comunicação, facilitando a utilização simultânea de múltiplos módulos empilhados. Esta flexibilidade torna-o ideal para aplicações em monitorização remota, cidades inteligentes, automação doméstica e industrial, dispositivos IoT e muito mais.
PRINCIPAIS CARACTERÍSTICAS
● Comunicação via protocolo SPI
● Módulo Ra-01H incorporado

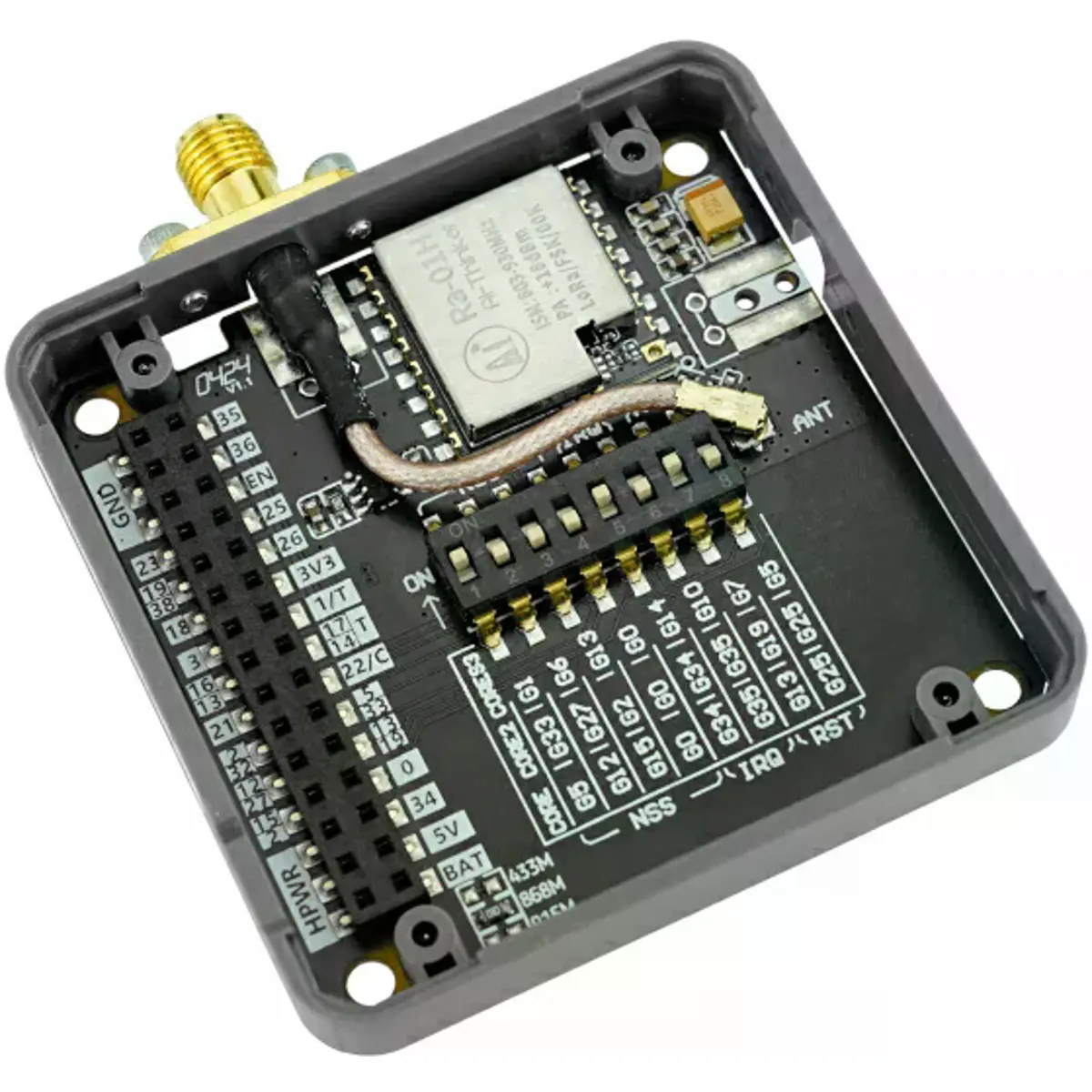

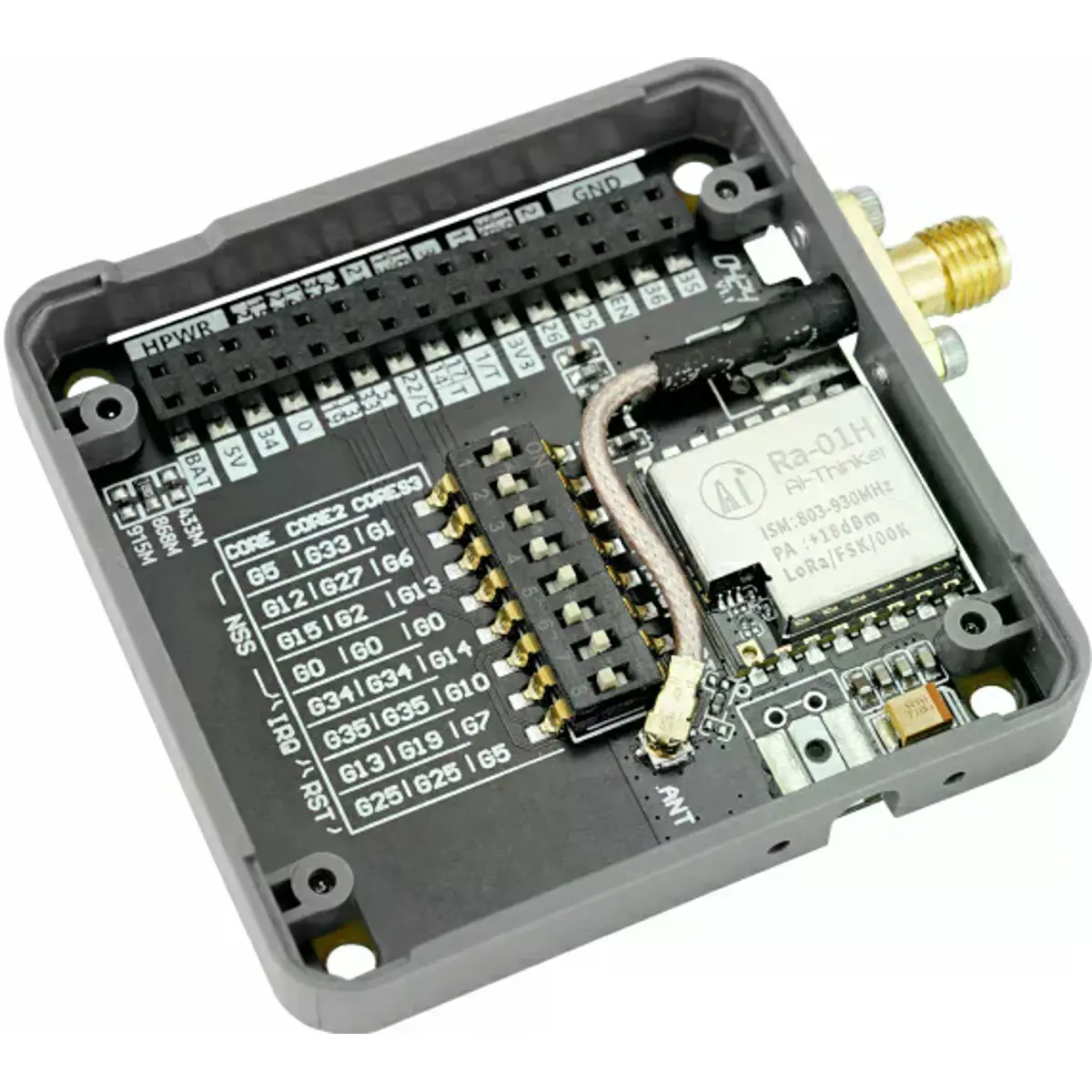

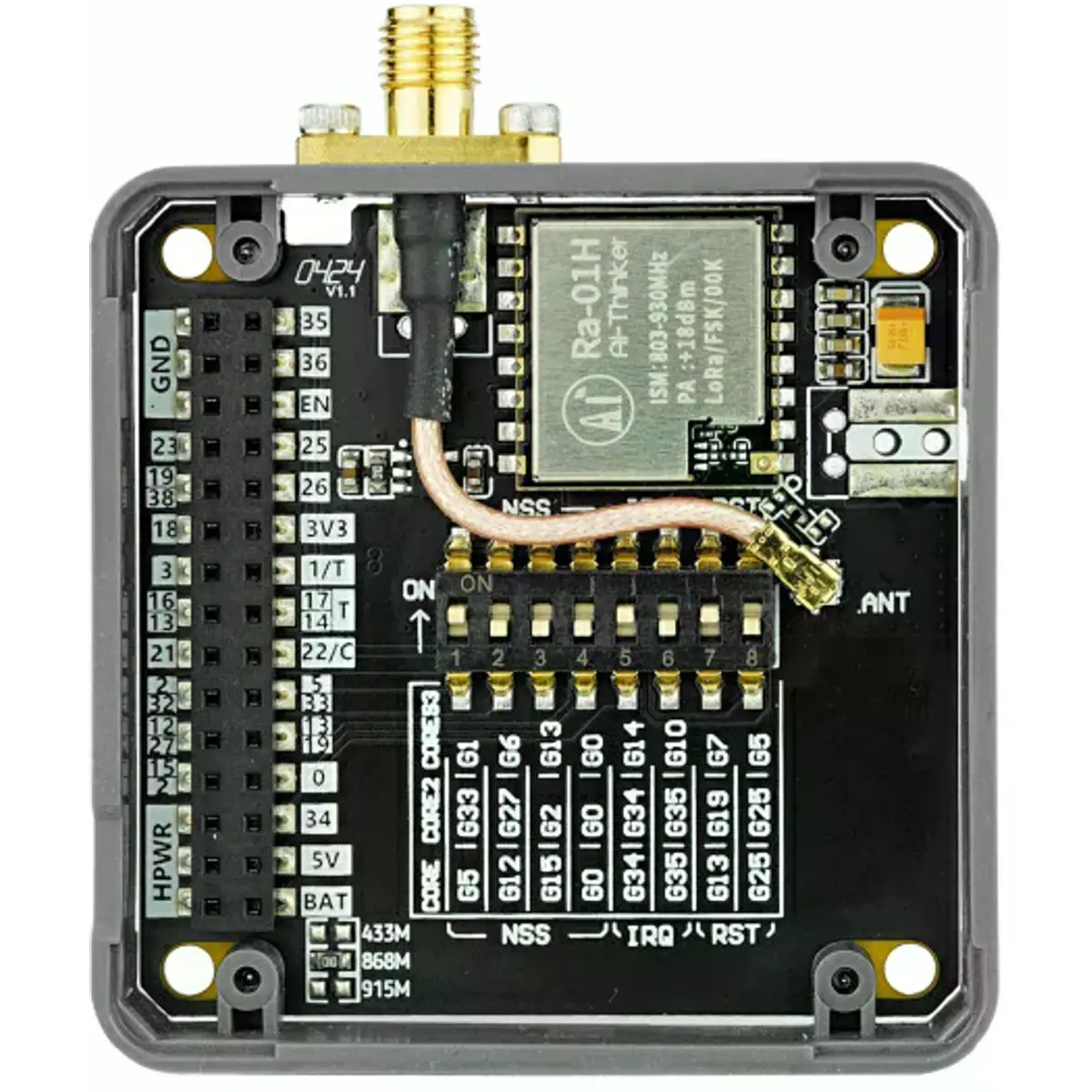

● Interruptores DIP para seleção de pinos (IO)
● Suporte para empilhamento de múltiplos módulos
● Frequência de operação: 803~930 MHz
● Modulações suportadas: FSK, GFSK, MSK, GMSK, LoRa™ e OOK
● Sensibilidade do recetor até -140 dBm
● Taxa de bits programável até 300 kbps
● Interface para antena externa
● Compatível com Arduino, Micropython e UIFlow (Blockly)
APLICAÇÕES
◾ Monitorização remota
◾ Cidades inteligentes
◾ Automação doméstica e industrial
◾ Dispositivos para Internet das Coisas (IoT)
ESPECIFICAÇÕES
◾ Nome: LoRa Module (868MHz) v1.1
◾ SKU: M029-V11
◾ Frequência de operação: 803 ~ 930 MHz
◾ Interface de comunicação: SPI
◾ Modulação: FSK, GFSK, MSK, GMSK, LoRa™, OOK
◾ Antena
- Tipo: Borracha (rubber)
- Ganho: 2,5 dBi

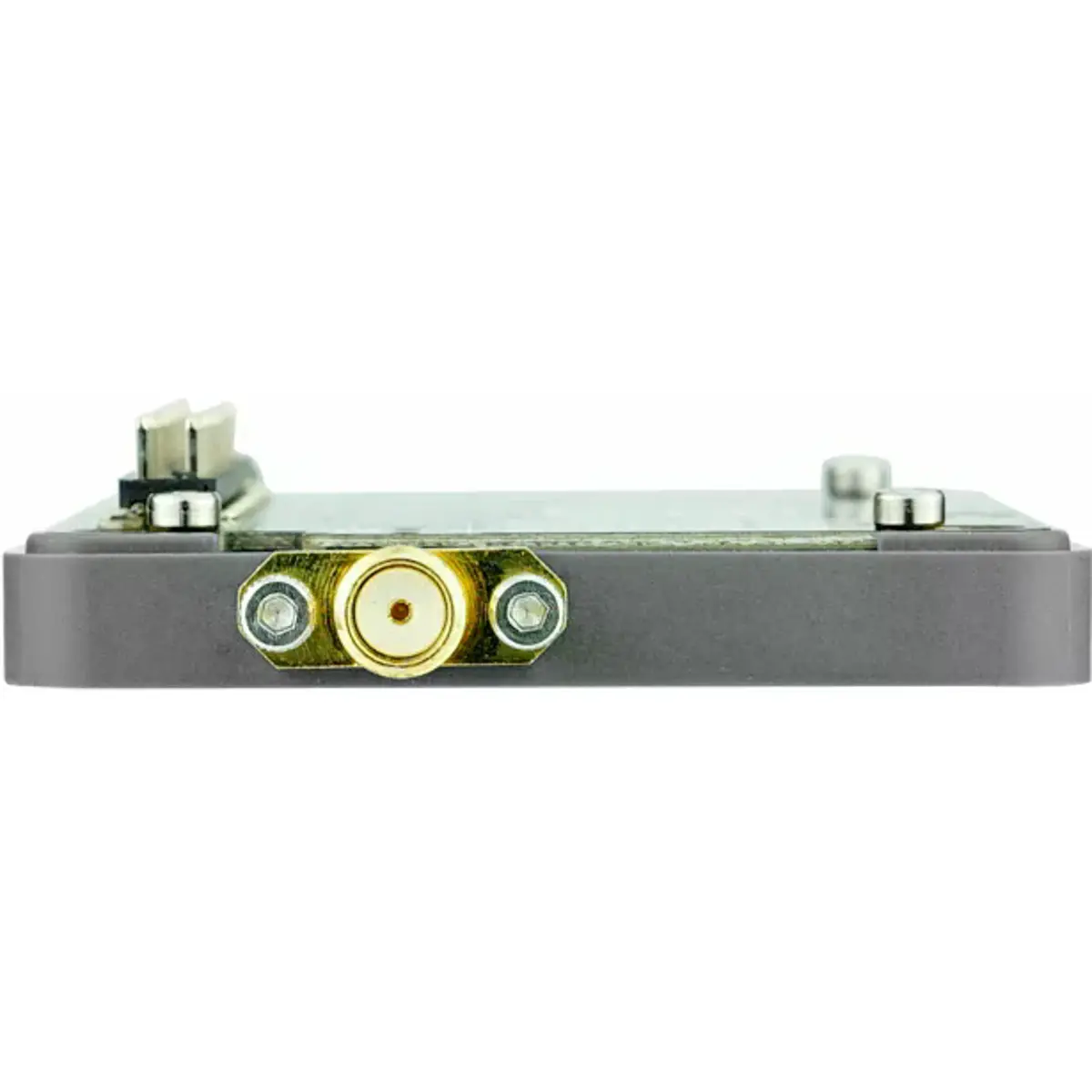

- Conexão: SMA externa
- Interfaces adicionais: Pads MCX
◾ Corrente de operação
- Em espera (standby): DC 5V / 1,74 mA
- Em funcionamento: DC 5V / 19,98 mA
◾ Taxa de transmissão: Até 300 kbps (programável)
◾ Sensibilidade do recetor: Até -140 dBm
◾ Compatibilidade com plataformas de desenvolvimento
- Arduino
- Micropython
- UIFlow (Blockly)
◾ Temperatura de funcionamento: 0 a 40 °C

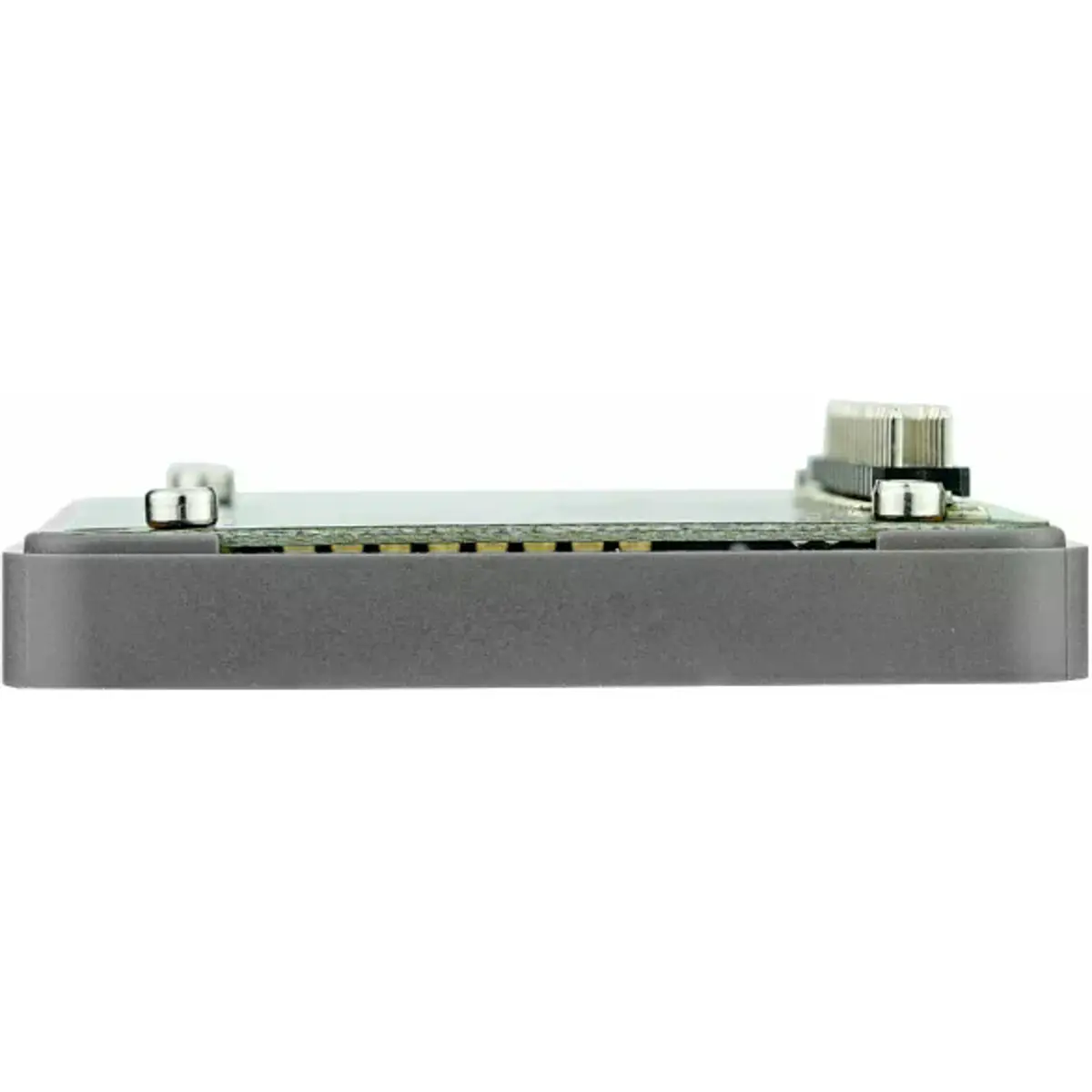

◾ Dimensões do produto: 54,0 × 54,0 × 13,1 mm
◾ Peso do produto: 22,8 g
◾ Dimensões da embalagem: 95,0 × 66,0 × 26,0 mm
◾ Peso bruto: 41,9 g

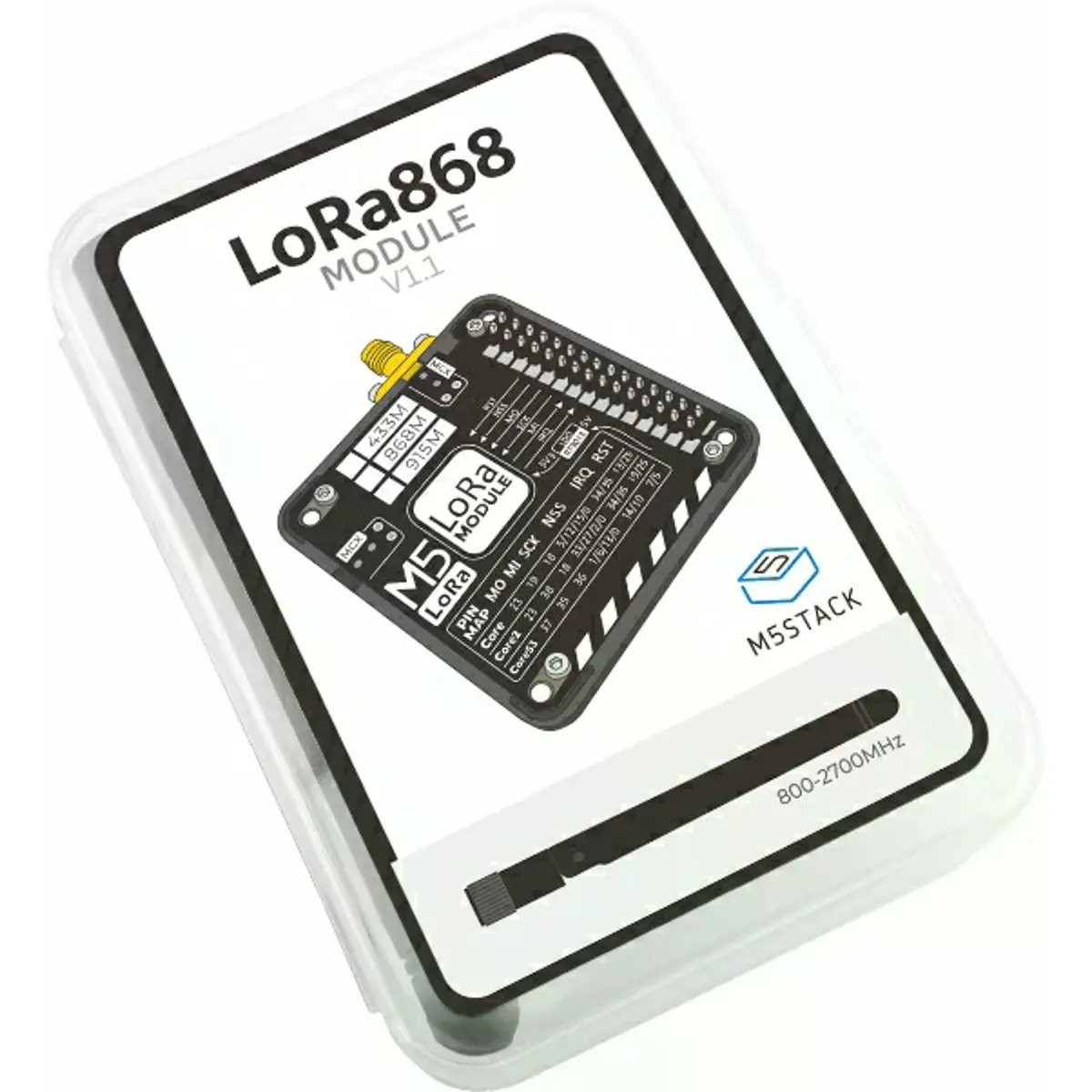

CONTEÚDO DA EMBALAGEM
◾ 1 x Módulo LoRa868 v1.1
◾ 1 x Antena externa com conector SMA
