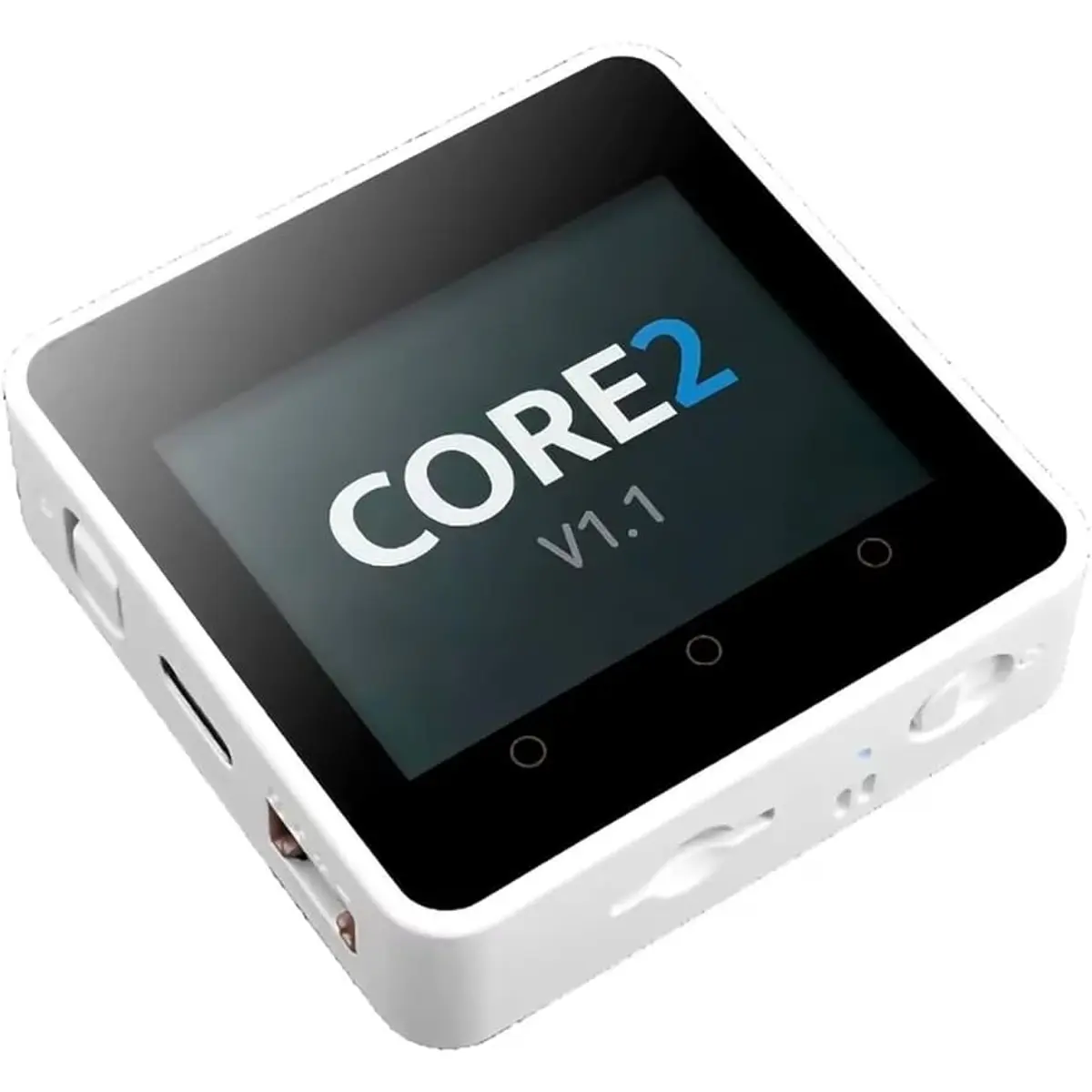

O Core2 v1.1 é uma versão evolutiva do host de segunda geração da série de kits de desenvolvimento M5Stack, oferecendo melhorias funcionais em relação à versão anterior. Utiliza uma solução de gestão de energia composta pelos chips AXP2101 e INA3221, fornecendo funcionalidades de hardware mais completas. Inclui também uma bateria RTC para aplicações de baixo consumo energético e funções de temporização precisas. O seu controlador principal é um ESP32-D0WDQ6-V3, com dois processadores Xtensa® de 32 bits LX6 controláveis de forma independente, com uma frequência máxima de 240 MHz, suporte para Wi-Fi e 16 MB de Flash e 8 MB de PSRAM integrados. A programação pode ser feita através da interface TYPE-C, e a sua robusta configuração responde aos requisitos de aplicações complexas. Na parte frontal, possui um ecrã tátil capacitivo de 2,0 polegadas, oferecendo uma experiência de interação fluida.

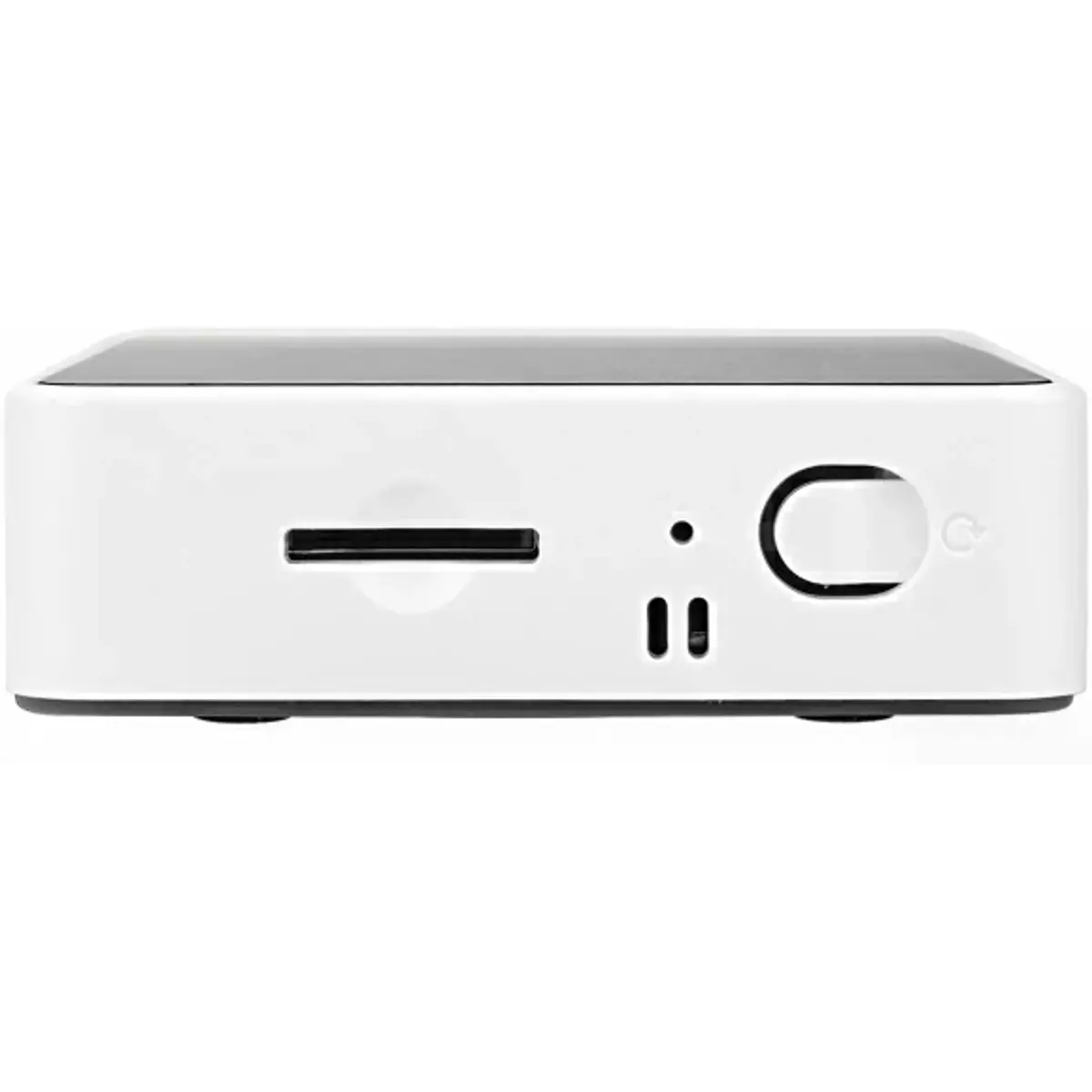

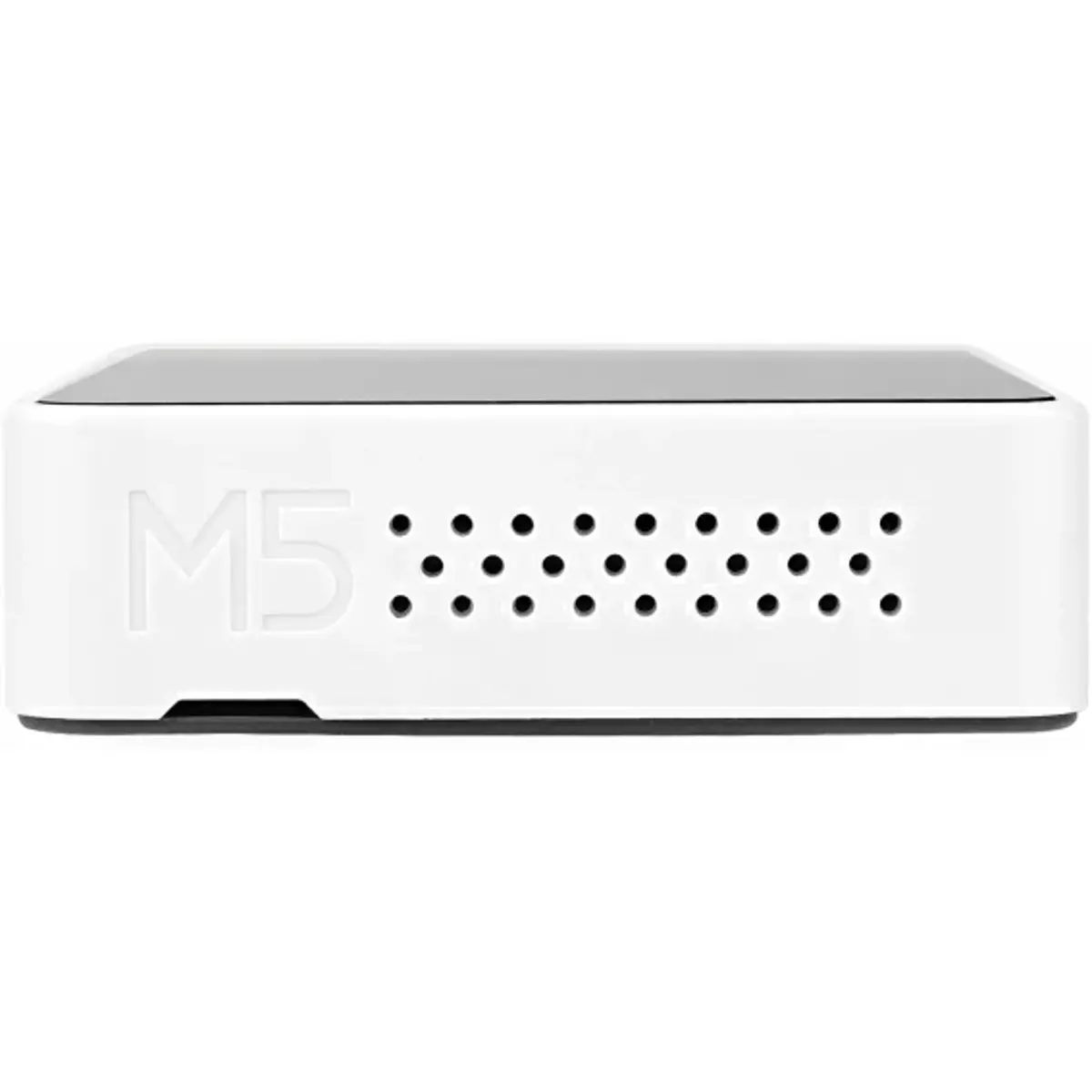

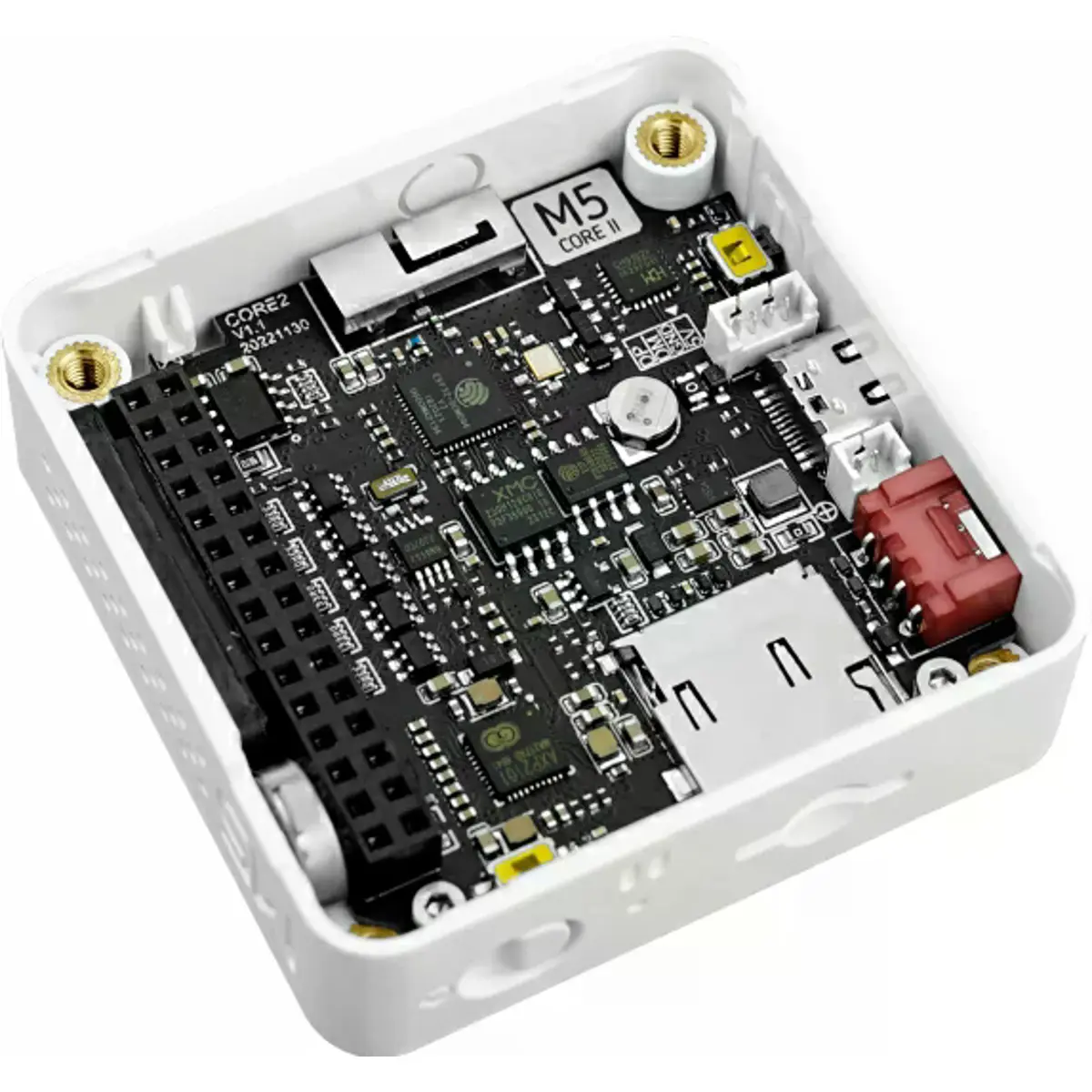

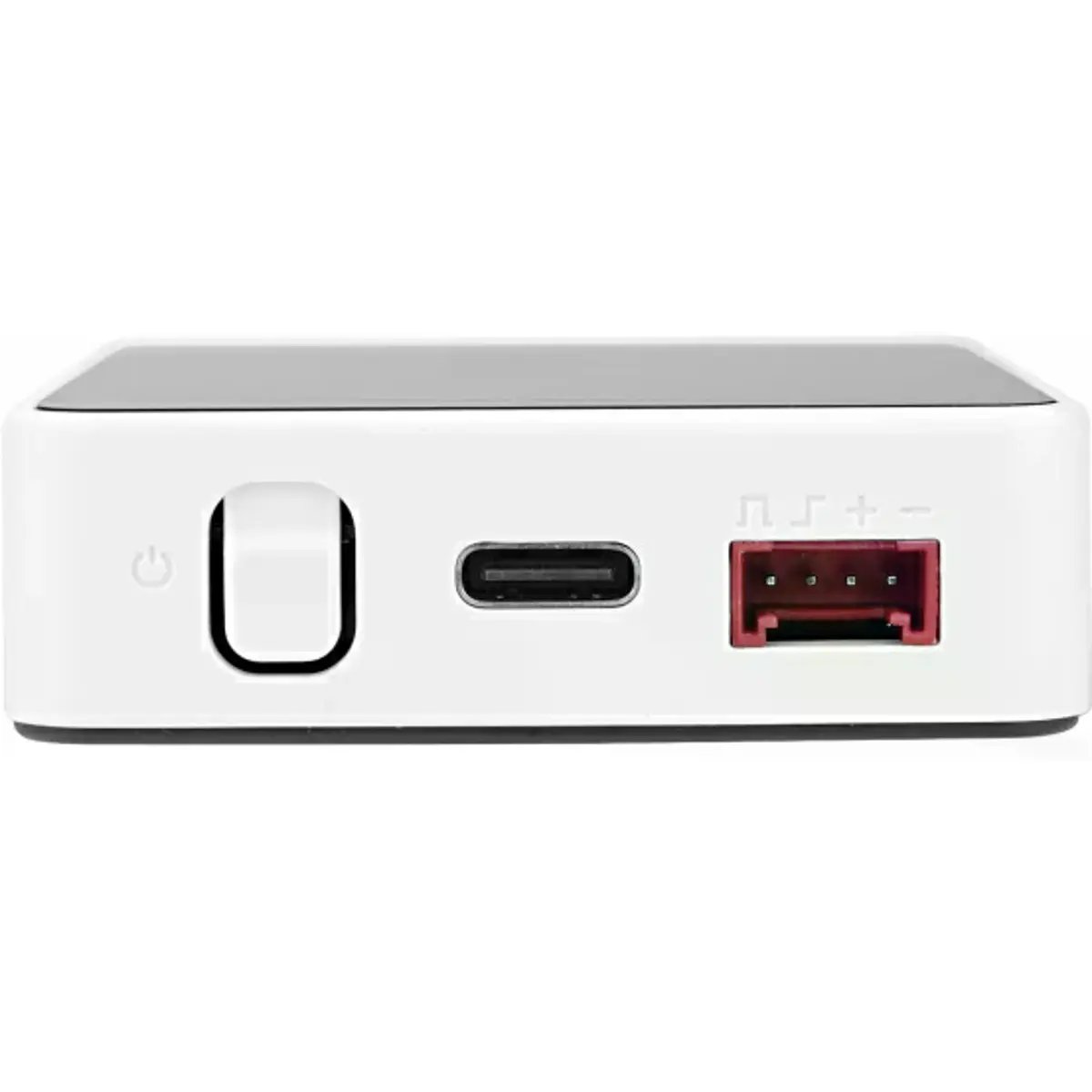

O corpo do dispositivo inclui um motor de vibração incorporado, fornecendo feedback tátil e alertas vibratórios. O módulo RTC e a respetiva bateria garantem funções de temporização precisas. A secção de energia integra o chip de gestão AXP2101 para controlo eficiente do consumo energético, com um LED indicador azul de alimentação. Inclui também uma ranhura para cartão TF (microSD) e um altifalante. Para garantir maior qualidade de som, é utilizado um amplificador de áudio digital I2S, que previne distorções do sinal. Na lateral esquerda e na base encontram-se os botões de alimentação e reinício (RST), respetivamente. Os três pontos visíveis na frente do ecrã fazem parte da área tátil e podem ser programados como três botões virtuais. A placa de expansão traseira integra um sensor IMU de 6 eixos e um microfone.
PRINCIPAIS CARACTERÍSTICAS
✅ Desenvolvido com base no ESP32, com suporte Wi-Fi
✅ Memória Flash de 16 MB e PSRAM de 8 MB
✅ Altifalante integrado, LED indicador de alimentação, motor de vibração, RTC, amplificador I2S, ecrã tátil capacitivo, botão de alimentação e botão de reinício
✅ Ranhura para cartão TF (até 16 GB)
✅ Bateria de lítio integrada com chip de gestão de energia
✅ Placa independente com IMU de 6 eixos e microfone PDM integrados
✅ Interface M-Bus
✅ Plataformas de desenvolvimento suportadas:
- UiFlow1
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO
APLICAÇÕES
◾ Controladores IoT
◾ Ensino STEM
◾ Projetos DIY
◾ Dispositivos para casa inteligente
ESPECIFICAÇÕES
◾ SKU: K010-V11
◾ Processamento
- SoC: ESP32-D0WDQ6-V3
- Núcleos: Dual core, 240 MHz
- Desempenho: 600 DMIPS
- SRAM: 520 KB
- Conectividade: Wi-Fi
◾ Memória
- Flash: 16 MB
- PSRAM: 8 MB
◾ Alimentação
- Tensão de entrada: 5V @ 500 mA

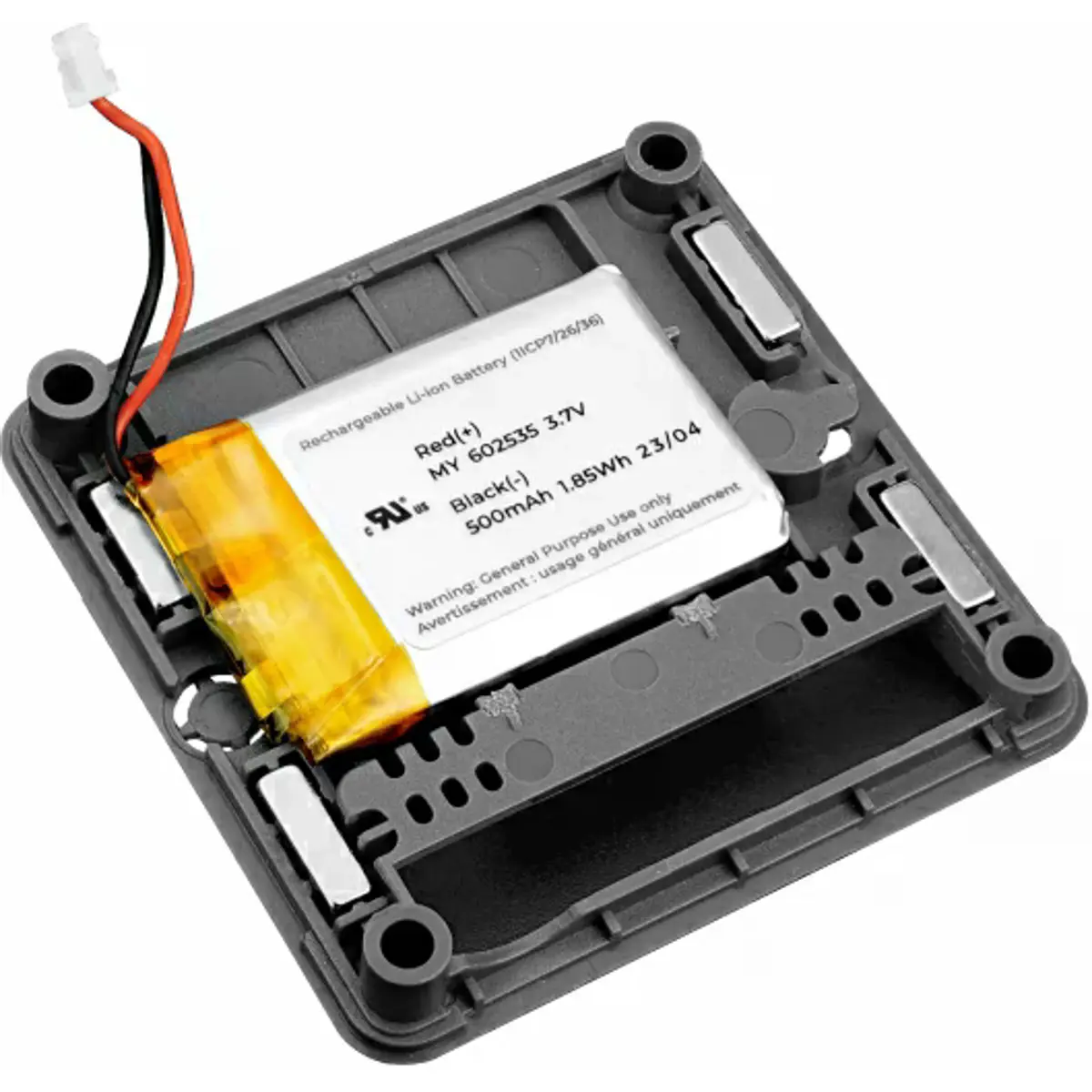

- Bateria de lítio: 500 mAh @ 3,7 V
- Chip de gestão de energia (PMU): AXP2101
- Medidor de corrente: INA3221
- Conversor DC-DC Boost: SY7088
- LED indicador de alimentação: Azul
◾ Ecrã
- Tipo: IPS LCD
- Tamanho: 2,0"
- Resolução: 320 x 240
- Controlador: ILI9342C
- IC tátil capacitivo: FT6336U
- Botões virtuais programáveis: 3
◾ Áudio
- Altifalante: 1 W (Tamanho: 0928)
- Amplificador digital (I2S): NS4168
- Microfone: SPM1423 (PDM)
◾ Interfaces
- USB: Tipo C x1
- GROVE: I2C + I/O + UART x1
- Chip USB: CH9102F
- Ranhura para cartão TF: Até 16 GB
◾ Sensores
- IMU de 6 eixos: MPU6886
- Motor de vibração: Integrado
- RTC: BM8563
◾ Conectividade e Antena
- Antena: 2.4 GHz, tipo 3D
◾ Controlo físico
- Botões físicos:
· Alimentação
· Reinício (RST)
◾ Condições de operação: Temperatura de 0 ~ 60 °C
◾ Estrutura e Dimensões
- Parafuso base: Cabeça sextavada M3
- Material da caixa: Plástico (PC)
- Peso do produto: 45,1 g
- Dimensões do produto: 54,0 x 54,0 x 16,5 mm
INCLUI
◾ 1 x Core2 V1.1
◾ 1 x Cabo USB Type-C (20 cm)
◾ 1 x Chave Allen
▶ Informação adicional (no site da M5Stack)

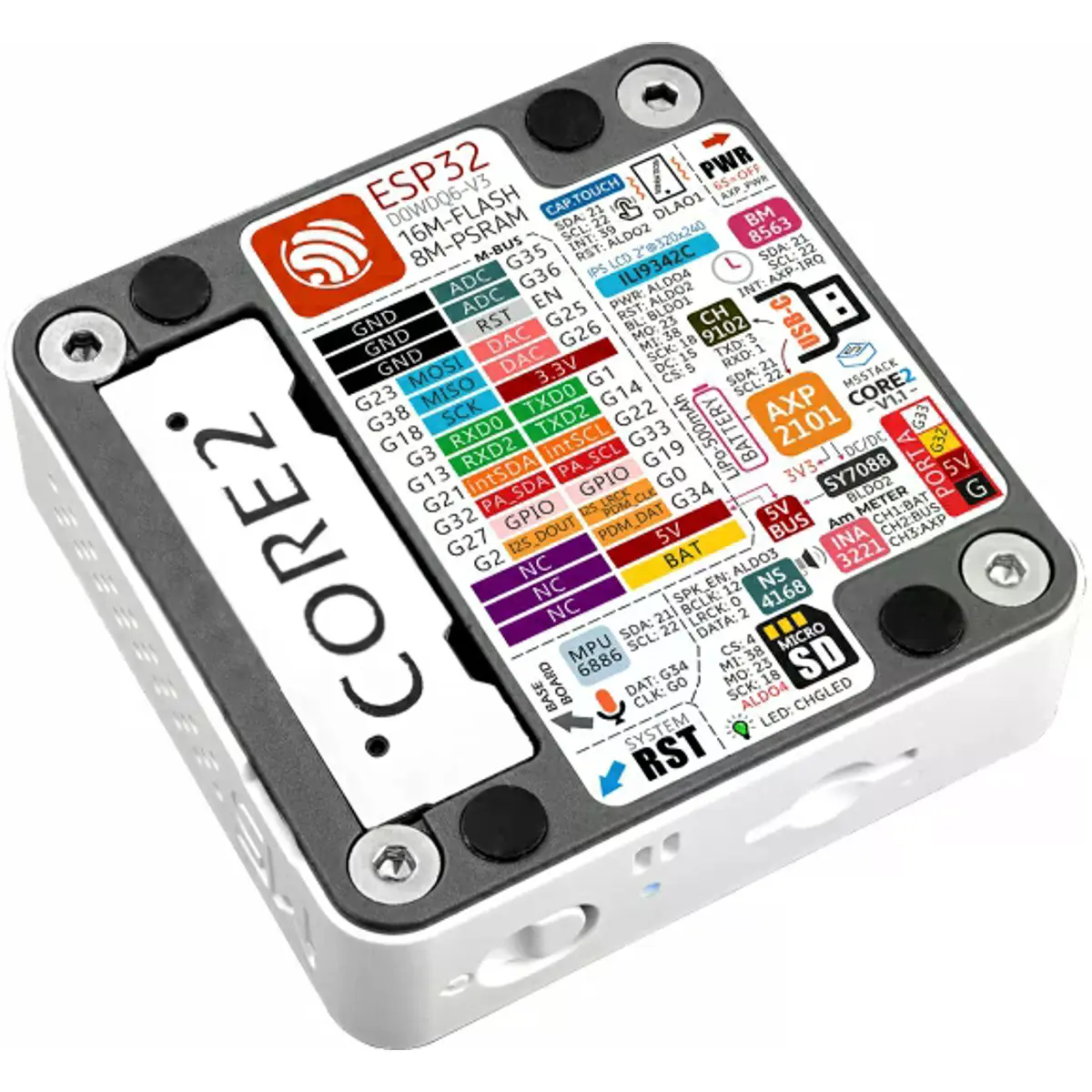

Diagrama M-BUS do Core2 v1.1:
Core2 v1.1 BUS (Comparado com o M5Stack):
Dimensões:
