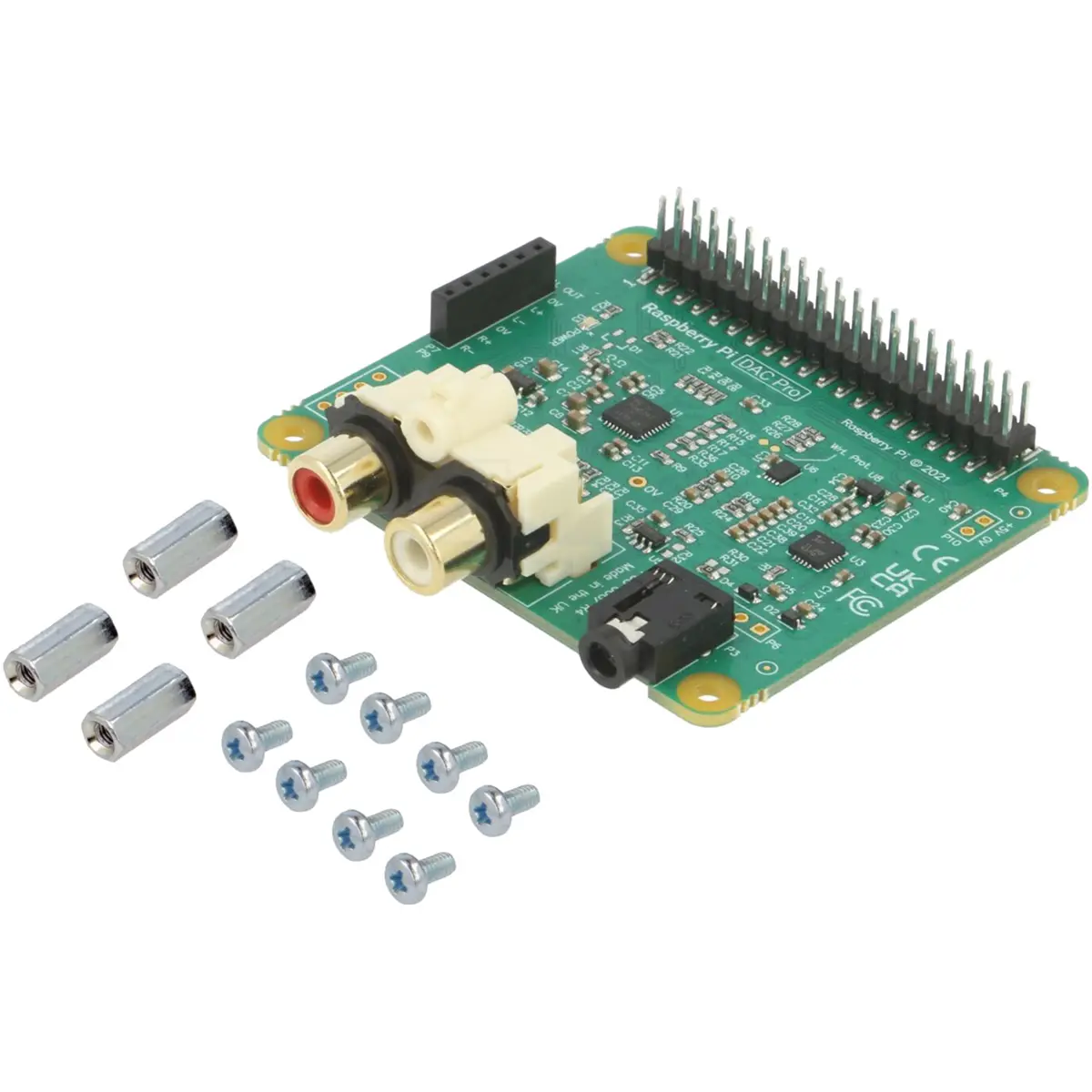

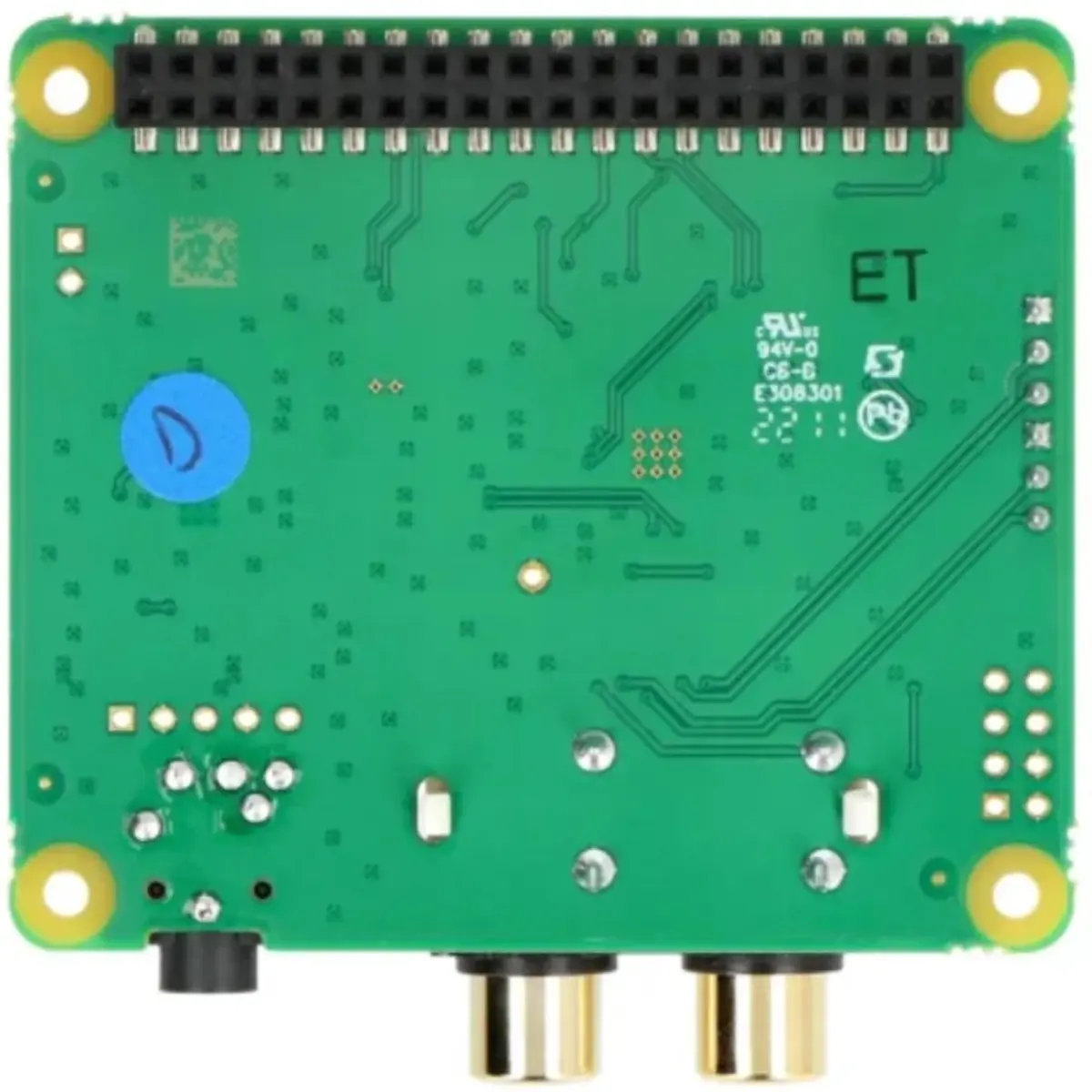

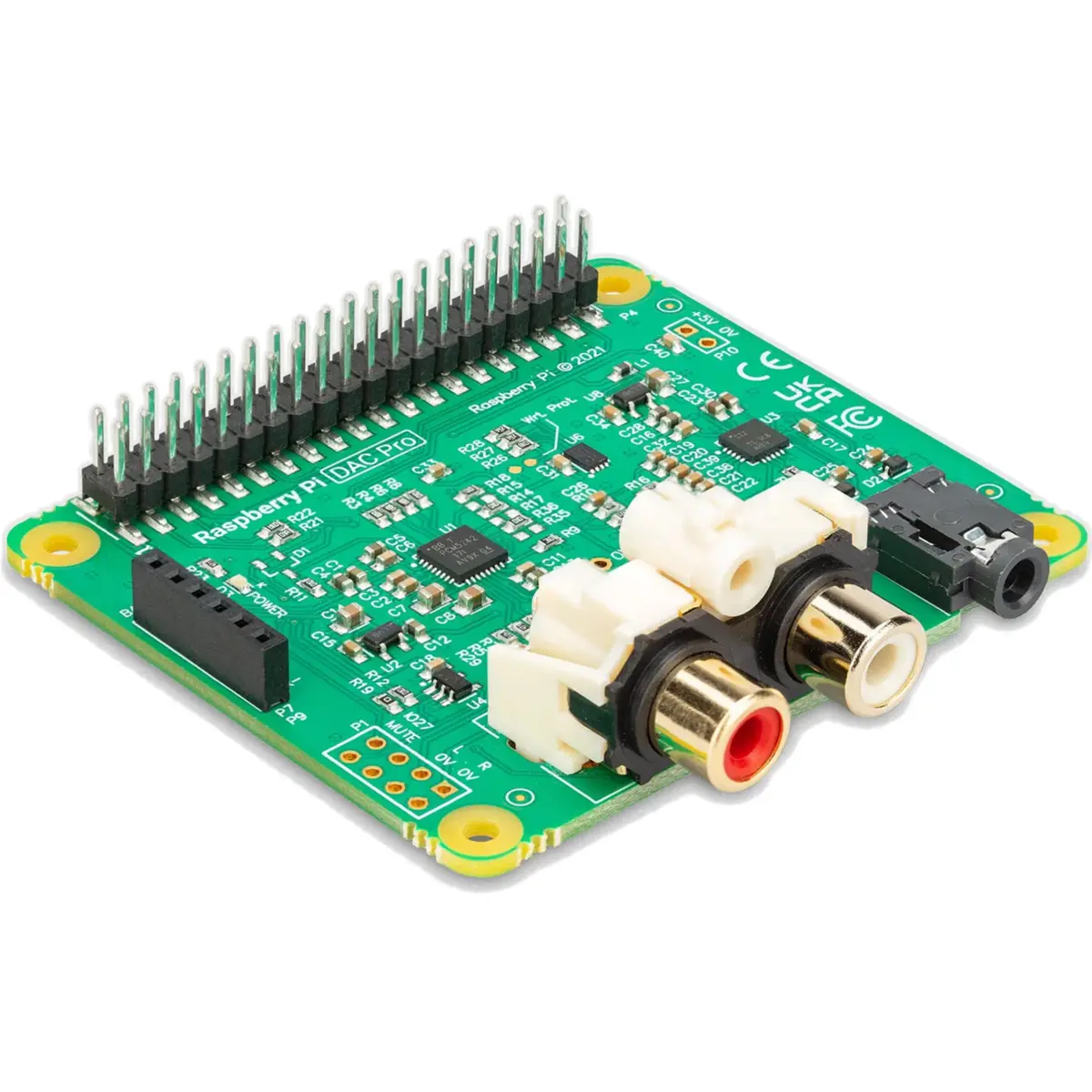

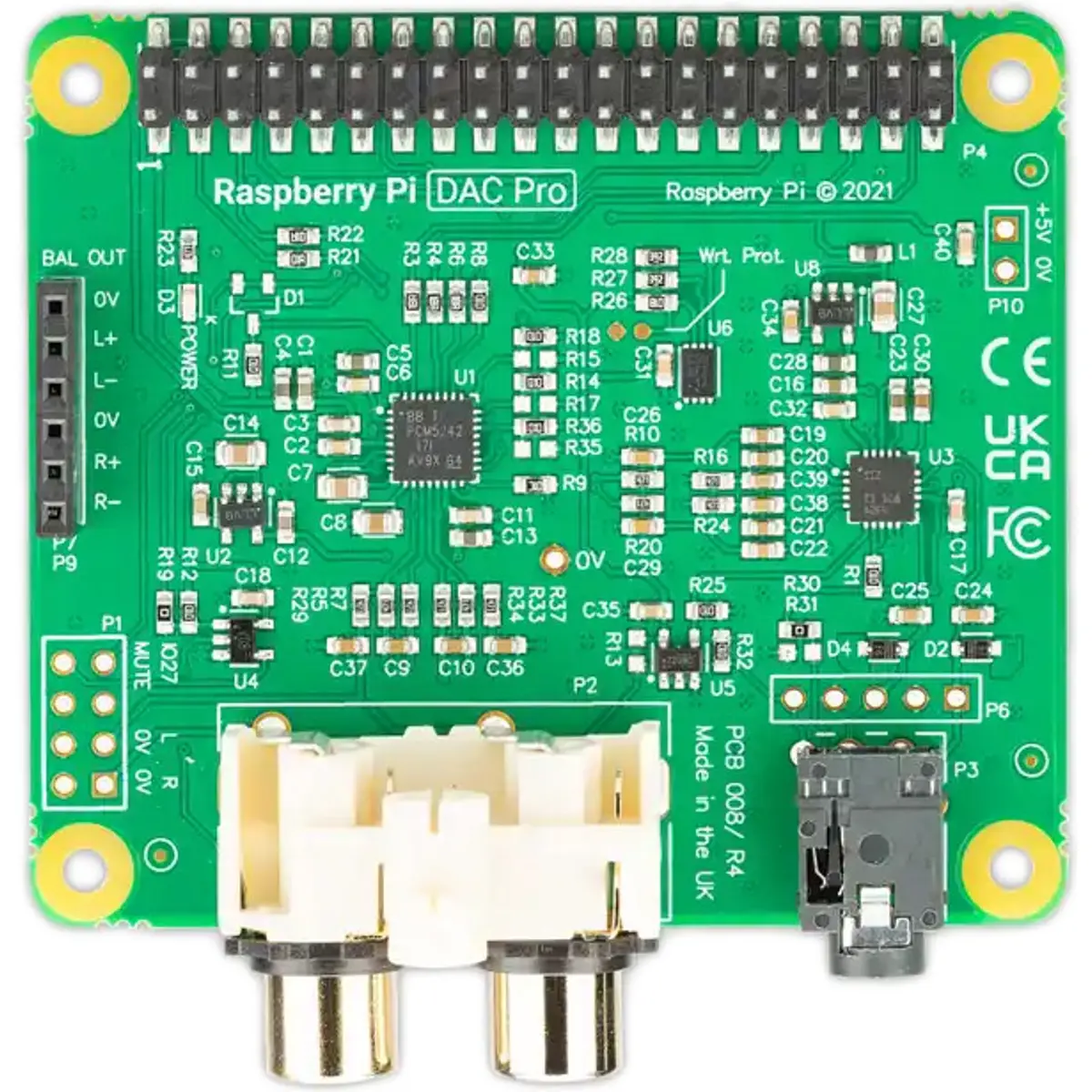

O Raspberry Pi DAC Pro, anteriormente conhecido como IQaudio DAC Pro, é a placa de som HAT de mais alta fidelidade da Raspberry Pi, concebida para oferecer áudio de qualidade profissional em qualquer modelo de Raspberry Pi com header GPIO de 40 pinos.
Este dispositivo utiliza o codec de áudio digital Texas Instruments PCM5242, que permite uma qualidade de som excecional com resolução de 24-bit a 192kHz (Full HD), aliando um elevado rácio sinal/ruído a saídas analógicas balanceadas e não balanceadas. A saída de áudio pode ser feita através de conectores phono (RCA) montados no painel, bem como por saída balanceada através de um cabeçalho de 3 pinos (P7/P9), compatível com a futura placa XLR (não incluída).
Além disso, o DAC Pro inclui um amplificador de auscultadores dedicado com saída através de uma tomada de 3.5mm montada no painel. Tal como outros HATs da Raspberry Pi, a ligação ao GPIO de 40 pinos é direta e não requer cabos nem soldadura. A alimentação é fornecida pela própria Raspberry Pi.
PRINCIPAIS CARACTERÍSTICAS
◾ Modelo: Raspberry Pi DAC Pro – GREEN PCB
◾ SKU: SC0929
◾ Codec de áudio digital: Texas Instruments PCM5242
◾ Qualidade de áudio: 24-bit 192kHz (Full HD)
◾ Saída de áudio analógica:
- Estéreo (0-2V RMS)
- via conectores phono (RCA) montados no painel
◾ Saída balanceada/diferencial:
- via cabeçalhos P7/P9 (compatível com placa XLR opcional)
◾ Amplificador de auscultadores:
- Dedicado
- com saída via tomada de 3.5mm montada no painel
◾ Compatibilidade:
- Qualquer Raspberry Pi com header GPIO de 40 pinos:
Raspberry Pi 3, 4, 5, Zero, Zero W, Zero 2 W
◾ Conexão: Direta ao header GPIO de 40 pinos, sem soldadura
◾ Alimentação:
- Fornecida pela Raspberry Pi através do GPIO
- sem necessidade de alimentação externa
◾ Header GPIO pass-through: 40 pinos
◾ EEPROM:
- Integrada
- write-enabled para auto-configuração
◾ LED: Indicador de energia
◾ Temperatura de operação: 0°C–50°C
◾ Formato: 58 mm × 65 mm
NOTAS:

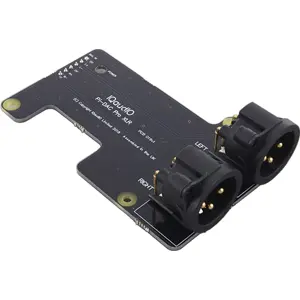

◾ Para utilizar a saída de áudio balanceada através de conectores XLR, é necessário adquirir uma placa XLR opcional, que liga-se aos cabeçalhos P7/P9 (BAL OUT) presentes no DAC Pro e que permite aceder à saída diferencial do codec PCM5242.
◾ No final de 2020, a IQaudIO foi adquirida pela Raspberry Pi Foundation, e os seus produtos passaram a ser oficialmente integrados na gama Raspberry Pi, mantendo o mesmo design e desempenho que os tornaram reconhecidos entre entusiastas e integradores de áudio digital.
◾ Esta é a versão relançada do DAC Pro original da IQaudio, agora com PCB verde e marca Raspberry Pi, mantendo exatamente as mesmas funcionalidades e especificações do modelo anterior.
▶ Informação adicional (no site da Raspberry Pi)
▶ Product Brief (PDF)
▶ Documentação das placas de Áudio da Raspberry Pi
▶ Anúncio da Raspberry Pi Foundation sobre a aquisição da IQaudio
▶ IQaudio Product Guide (PDF)
