O Raspberry Pi DigiAMP+ é um DAC e amplificador de alto desempenho para o seu Raspberry Pi (qualquer modelo com conector de 40 pinos), oferecendo áudio Full HD de 24 bits e 192 kHz e amplificação com capacidade para alimentar 2 colunas de 35 W – um sistema HiFi completo com o tamanho de um baralho de cartas! Anteriormente conhecido como IQaudIO DigiAMP+.

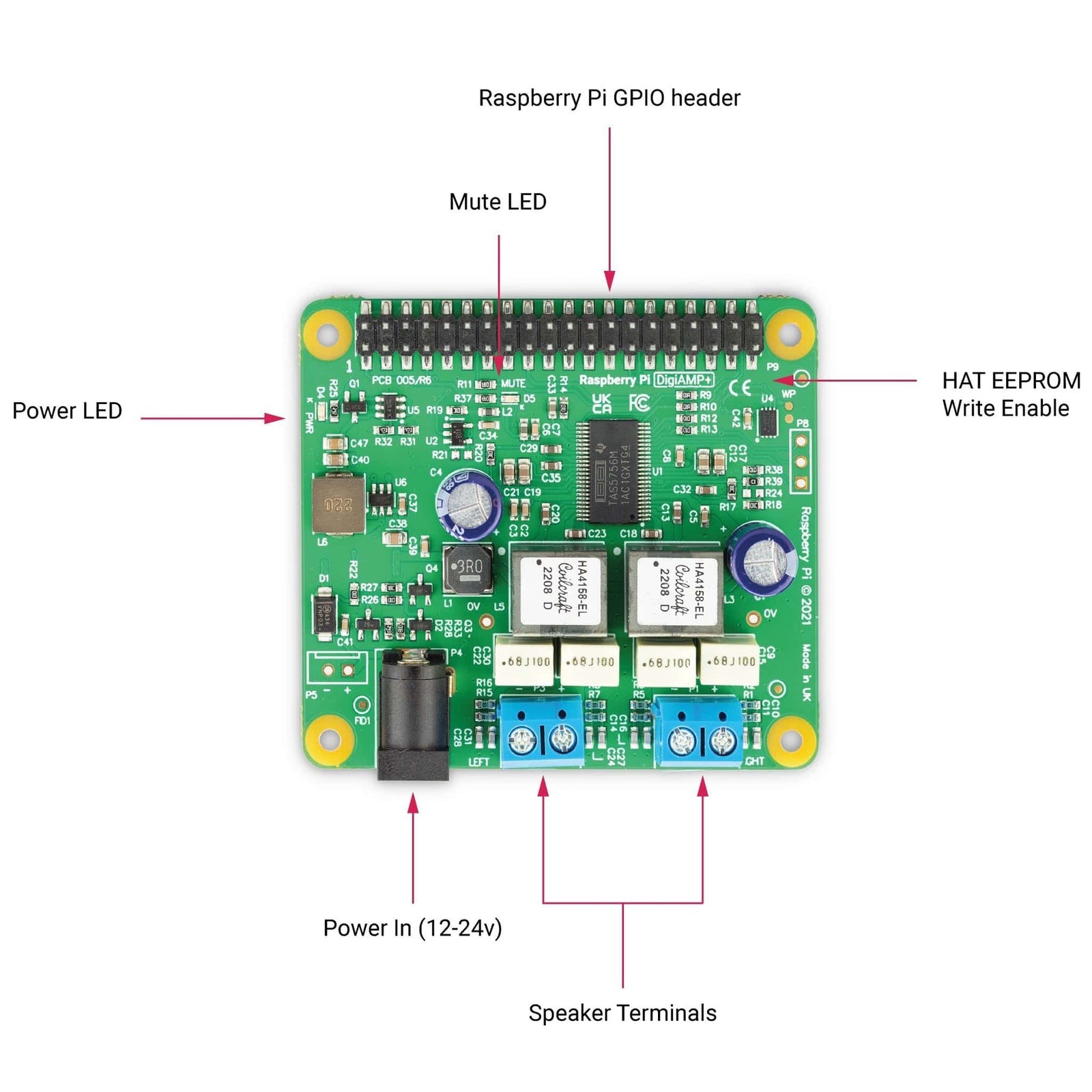

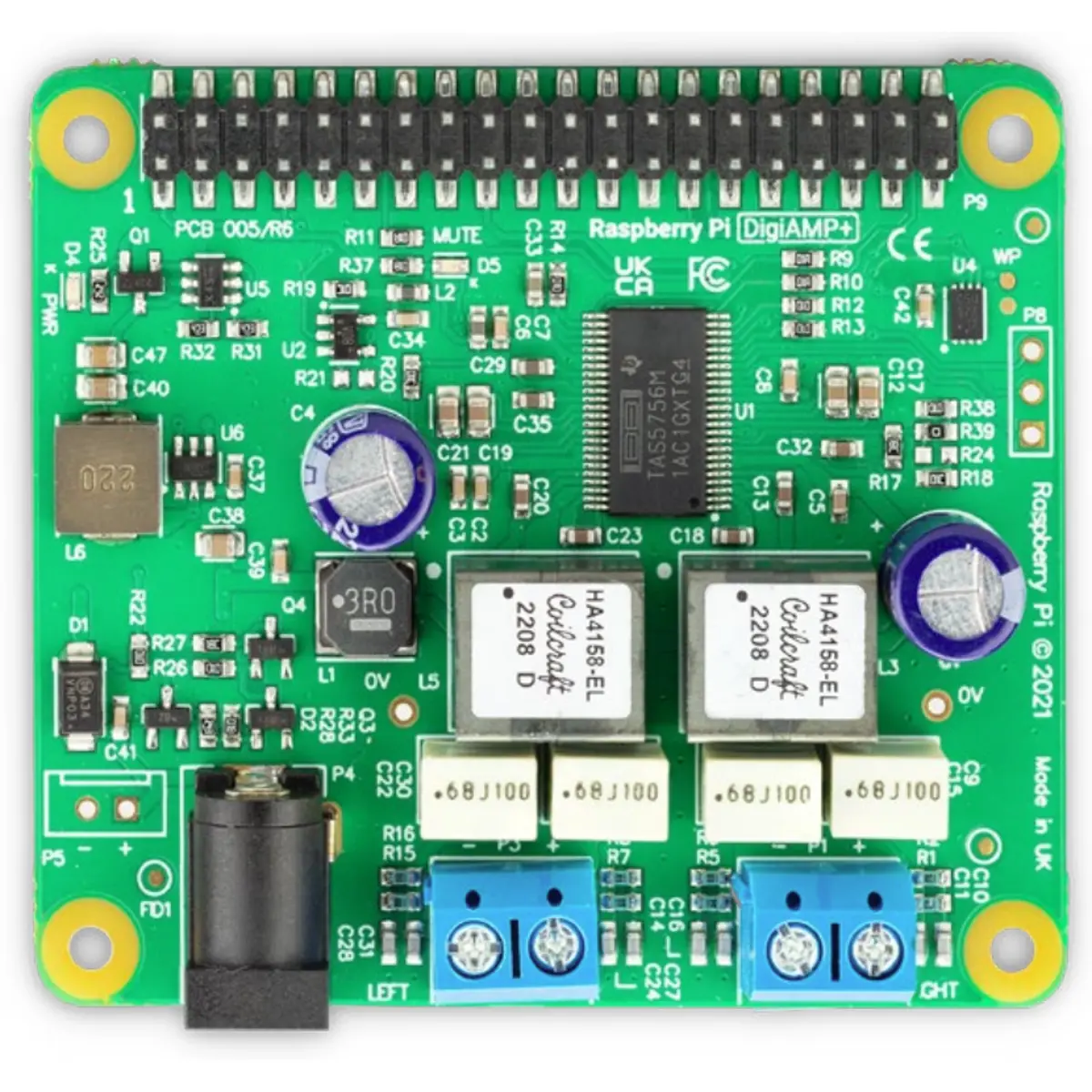

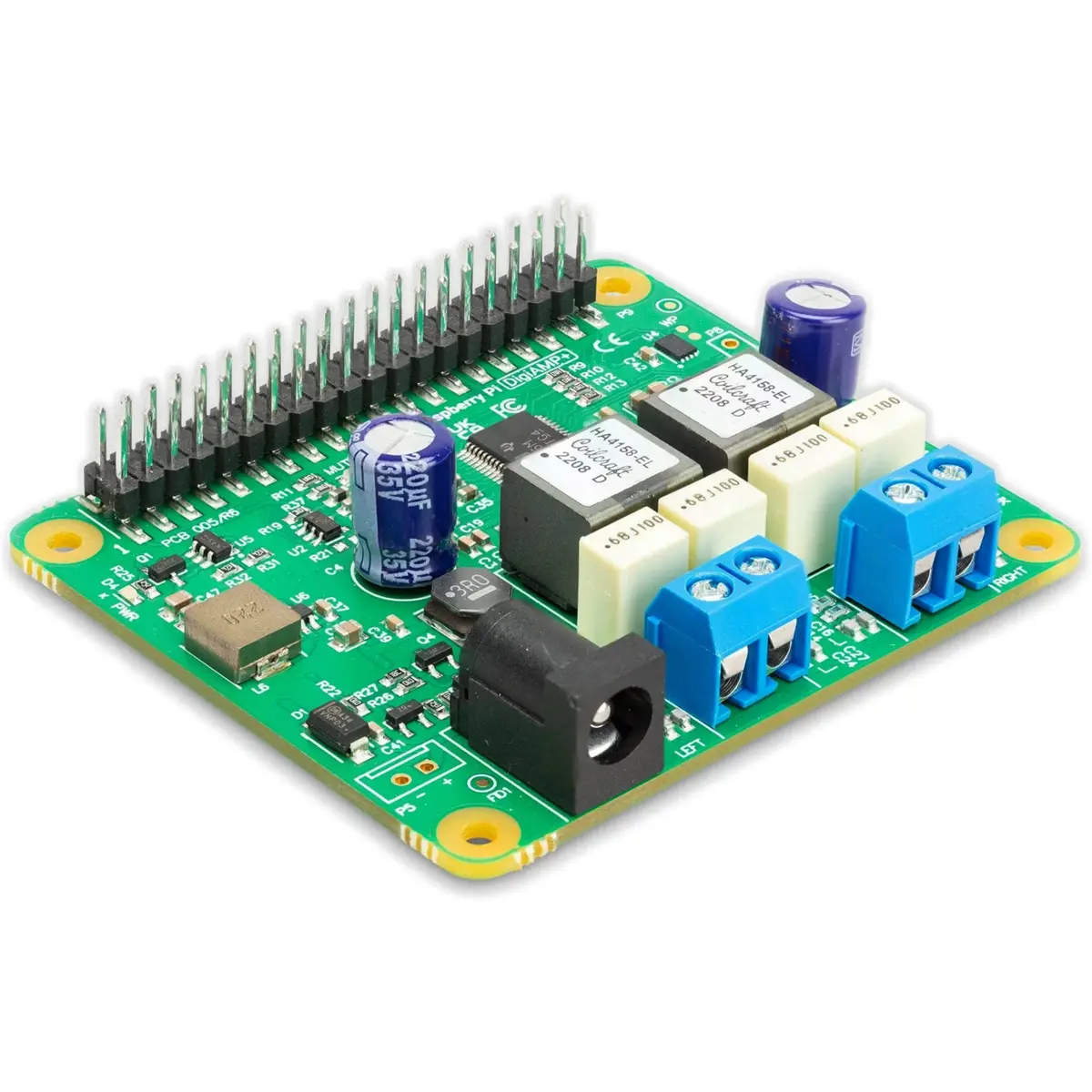

O DigiAMP+ utiliza o Power DAC TAS5756M da Texas Instruments para fornecer ligação direta a colunas estéreo passivas com potência até 2x35 W, com saída variável. É a placa ideal para um projeto HiFi baseado num Raspberry Pi!
O amplificador encontra-se por defeito em modo mudo ao ligar (LED de mute aceso). O estado de mute / LED pode ser controlado por software (GPIO22 do Raspberry Pi).
CARACTERÍSTICAS
◾ Número de produto: SC0928
◾ Compatível com qualquer Raspberry Pi com cabeçalho de 40 pinos
◾ Cabeçalho GPIO de 40 pinos pass-through: Sim
◾ Áudio
- Codec de áudio digital (DAC): Texas Instruments TAS5756M, 24 bits a 192 kHz (Full HD)
- DAC e amplificador combinados
- Suporta 2 colunas estéreo passivas externas:
· 2 × 35 W com saída variável
· terminais de parafuso
◾ Alimentação
- Fonte externa de 12–24V DC (recomendada: 65 W, não incluída)
- A fonte externa alimenta simultaneamente o HAT e o Raspberry Pi
- O DigiAMP+ fornece 5,1 V @ 2,5 A ao Raspberry Pi conectado
- Conetor de alimentação: 5,5 mm × 2,5 mm, centro positivo
- Entrada de alimentação alternativa (através do conetor P5)
◾ Funcionalidades adicionais
- EEPROM integrada para configuração automática
- EEPROM HAT com gravação ativada
- LED de alimentação
- LED de mute
- Não requer soldadura

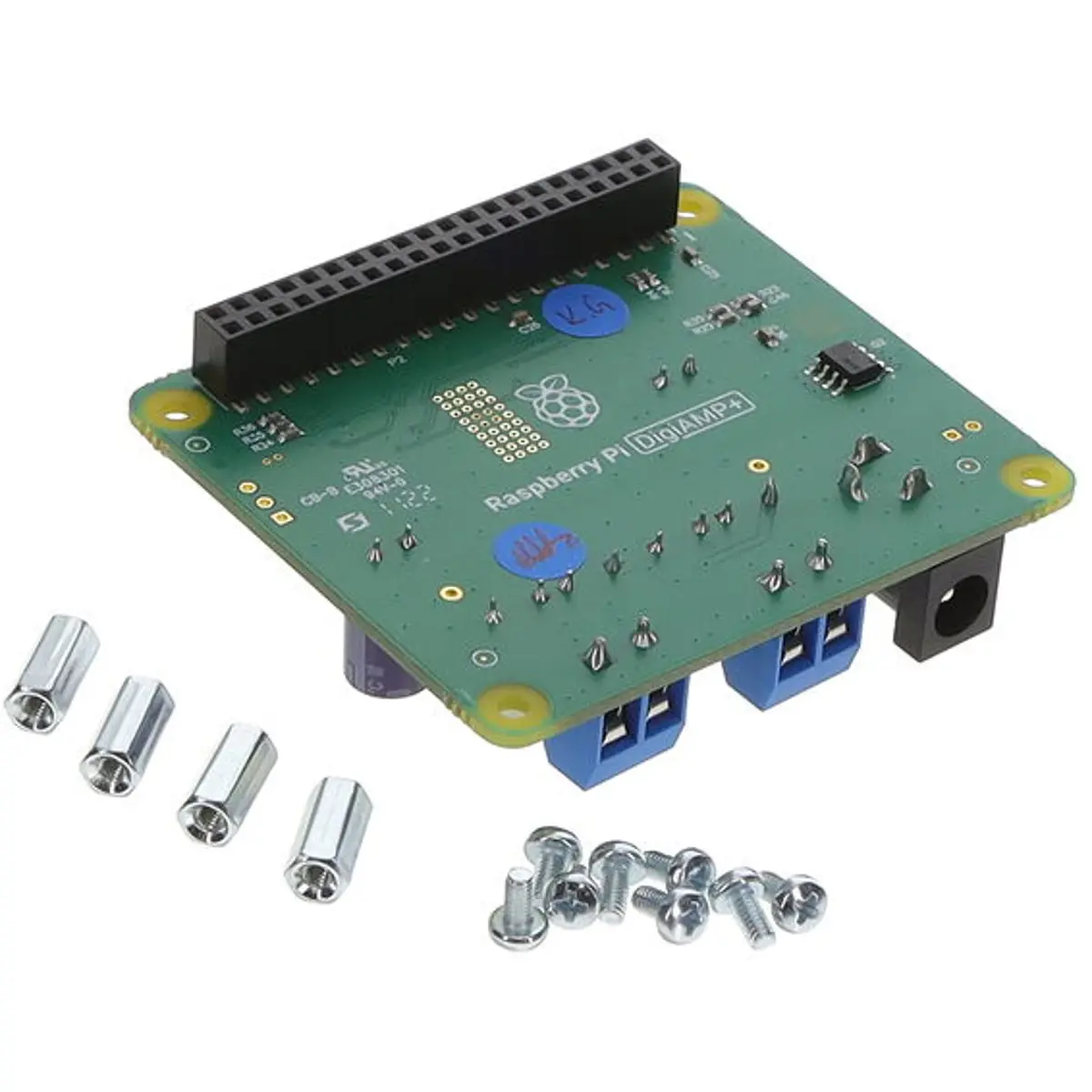

- Inclui espaçadores
◾ Físico
- Dimensões: 58 mm × 65 mm
- Temperatura de funcionamento: 0°C a 50°C
NOTAS:
◾ O DigiAMP+ deve ser alimentado por uma fonte externa de 12 a 24V DC, que alimenta simultaneamente o HAT e o Raspberry Pi (fornecendo-lhe até 2.5A @ 5.1V).
◾ Fonte externa não incluída (recomendado 9V, 3.4A, 65W com ficha DC 5.5×2.5mm de centro positivo).
ATENÇÃO: Não ligue uma alimentação diretamente ao Raspberry Pi quando estiver a utilizar o DigiAMP+.
