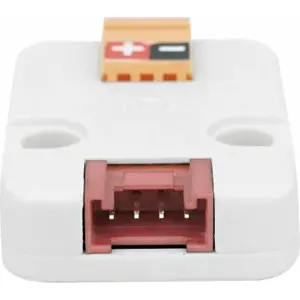

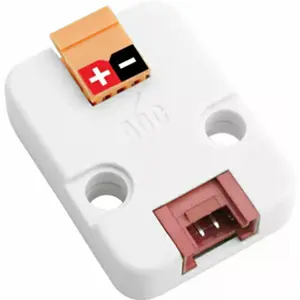

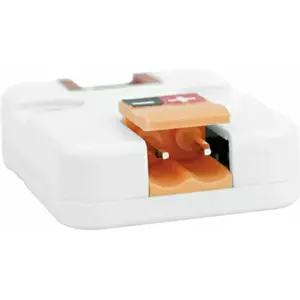

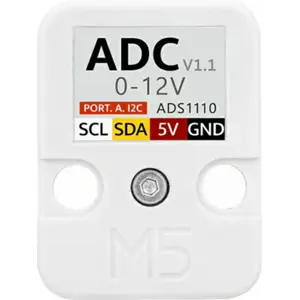

O ADC V1.1 Unit es un módulo de conversión A/D que utiliza el chip ADS1110, un convertidor analógico-digital de 16 bits con auto calibración. Diseñado con interfaz I2C, ofrece conectividad conveniente. El módulo admite velocidades de conversión de 8, 16, 32 y 128 muestras por segundo (SPS), proporcionando resoluciones de 16, 15, 14 y 12 bits, respectivamente.
Equipado con un amplificador de ganancia programable (PGA) integrado, con ganancia máxima de 8, permite la medición directa de señales de baja amplitud. El ADS1110 dispone de una referencia interna de 2.048V, configurable mediante registros, lo que permite mediciones de alta precisión.
El ADC V1.1 Unit es ideal para aplicaciones como control de procesos industriales, automatización de fábrica e instrumentación portátil. Con su conversión analógico-digital precisa y versátil, permite la adquisición de datos fiables en entornos exigentes, facilitando el control y la monitorización en diversos escenarios.
Características
- Amplificador de ganancia programable (PGA = 1, 2, 4 o 8, auto calibración continua)
- Bajo ruido (10uV P-P)
- Comunicación I2C
- Referencia interna (precisión: 2.048V ± 0.05%)
Especificaciones Técnicas
- Amplificador de Ganancia Programable: PGA = 1, 2, 4, 8
- Tensión de Referencia Interna: 2.048V ± 0.05%
- Comunicación Serial I2C: Dirección 0x48
- Deriva Térmica: 5ppm/°C
- INL (Error de No Linealidad): Máx. 0.01% de la escala total (FSR)
- Tasa de Muestreo Programable: 15 SPS a 240 SPS
- Resolución: 16-bit (ADS1110)
- Temperatura de Funcionamiento: 0-40°C
- Dimensiones del Producto: 32 × 24 × 10.2 mm
- Peso del Producto: 4.5 g
- Dimensiones del Embalaje: 136 × 92 × 16 mm
- Peso del Embalaje: 11.5 g
Contenido del Paquete
- 1x ADC V1.1 Unit
- 1x Cable Grove (20cm)
- 1x Conector Macho HT3.96 (2 pines)
