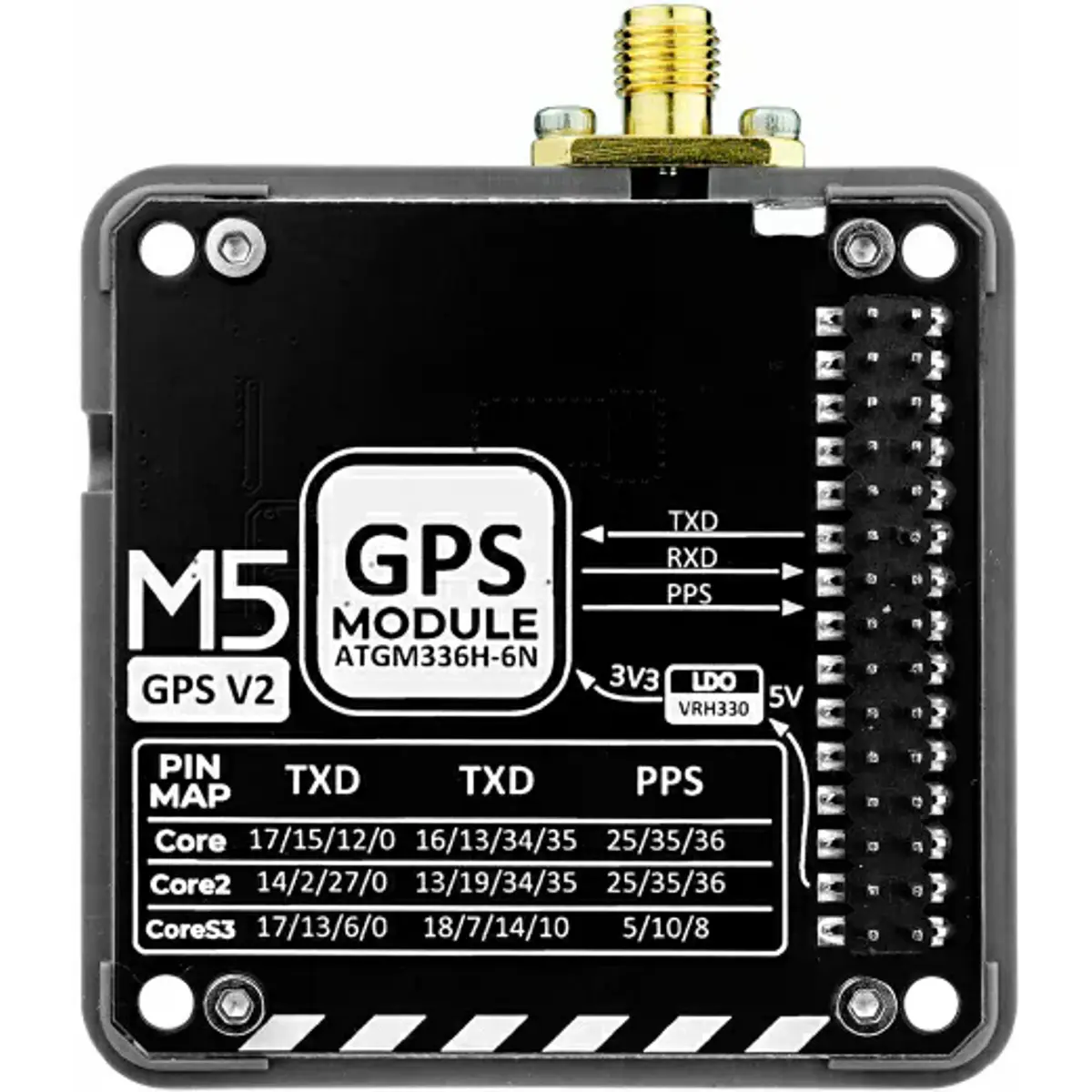

O módulo GPS v2.0 é um módulo GNSS de alto desempenho, equipado com o módulo de navegação ATGM336H da Zhaokong Microelectronics e integrado ao chip AT6668, proporcionando serviços precisos e confiáveis de posicionamento via satélite. Suporta recepção de sinais GNSS multifrequência e multimodo, sendo compatível com diversos sistemas de navegação, incluindo GPS, BD2, BD3, GLONASS, GALILEO e QZSS. Permite posicionamento conjunto de alta precisão entre múltiplos sistemas ou posicionamento independente em um único sistema, além de oferecer excelente capacidade anti-interferência. Em áreas de sinal fraco, consegue adquirir rapidamente informações de posicionamento com alta precisão.

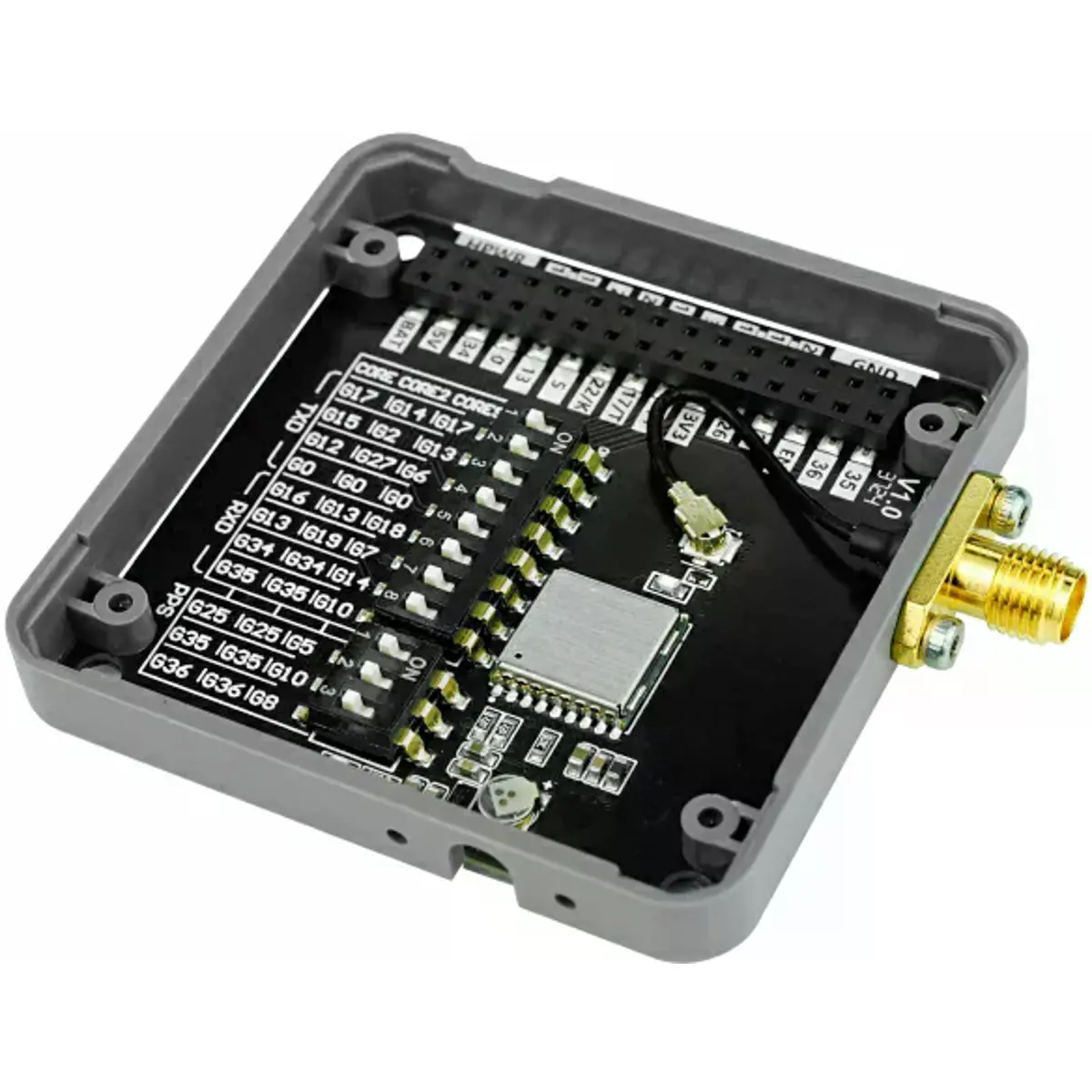

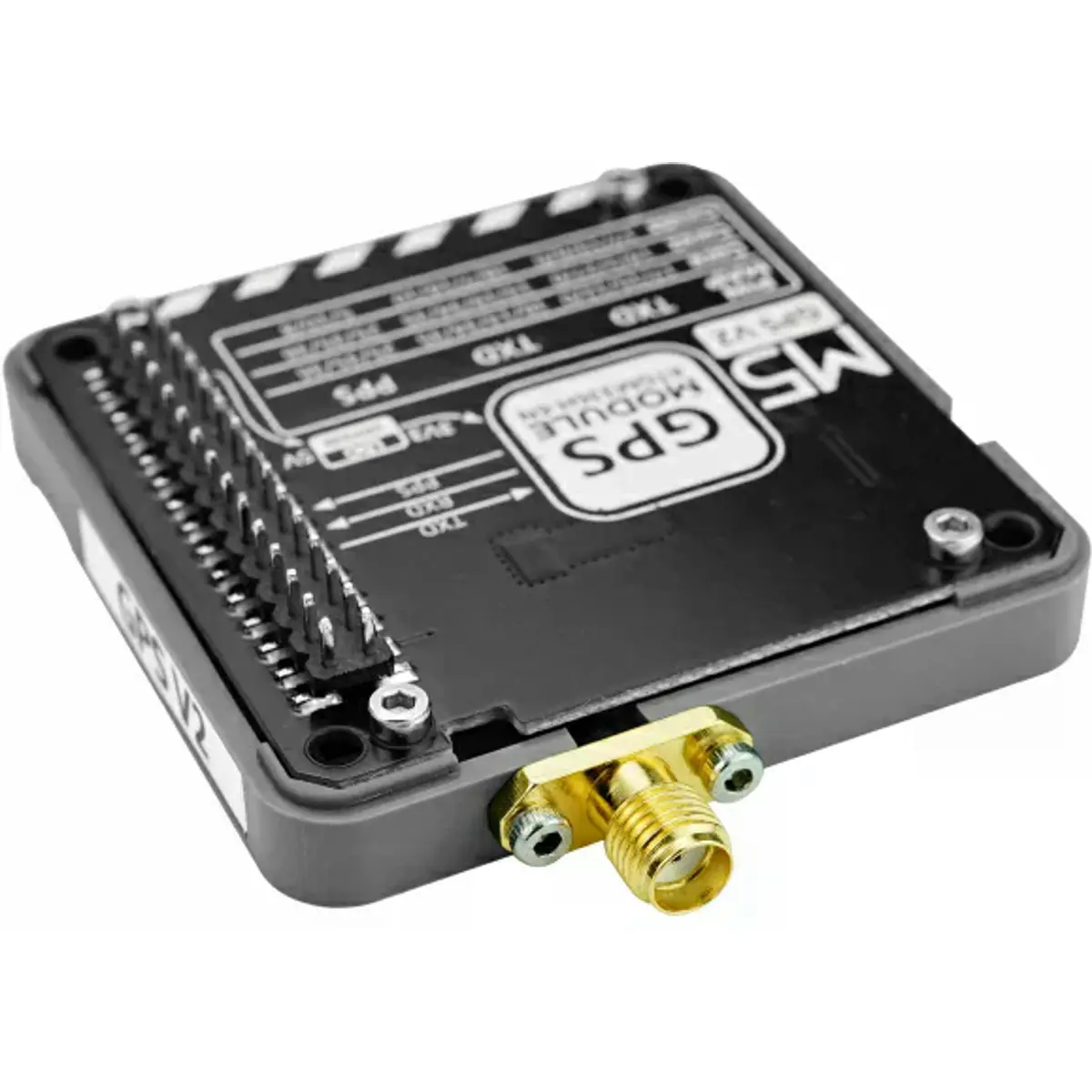

O módulo vem equipado com uma antena externa SMA e um DIP switch para permitir a troca flexível dos pinos TX/RX de comunicação. Também possui saída de sinal PPS para ajustes precisos de tempo. Suporta uso empilhado (multi-stack), oferecendo maior personalização e flexibilidade, tornando-o adequado para aplicações que exigem posicionamento preciso, como navegação veicular, dispositivos de rastreamento IoT, monitoramento remoto, cidades inteligentes e automação residencial e industrial.
Características
- Suporta múltiplos sistemas de navegação por satélite (GPS/QZSS/BD2/BD3/GAL/GLO)
- Recepção multifrequência e multisistema
- Suporte a múltiplos canais
- Baixo consumo de energia
- Suporte para sincronização de tempo precisa
- Suporte para empilhamento (multi-stack)
- Plataformas de desenvolvimento compatíveis:
- UIFlow 1.0
- UIFlow 2.0
- Arduino IDE
Especificações Técnicas
- SoC: AT6668
- Sistemas de Satélite Suportados: GPS/QZSS/BD2/BD3/GAL/GLO
- Pontos de Frequência:
- BDS: B1I + B1C
- GPS/QZSS/SBAS: L1
- GALILEO: E1
- GLONASS: R1
- Canais: 50 canais
- Precisão de Posicionamento: <1.5m (CEP50)
- Taxa de Atualização de Posição: Máx. 10Hz
- Protocolo: NMEA0183 4.1
- Sensibilidade:
- Rastreamento: -162dBm
- Aquisição: -160dBm
- Arranque a frio: -148dBm
- Tempo de Inicialização:
- Partida a frio: 23s
- Partida a quente: 1s
- Consumo de Energia:
- Corrente em standby: DC5V / 42.78µA
- Corrente operacional: DC5V / 41.96mA

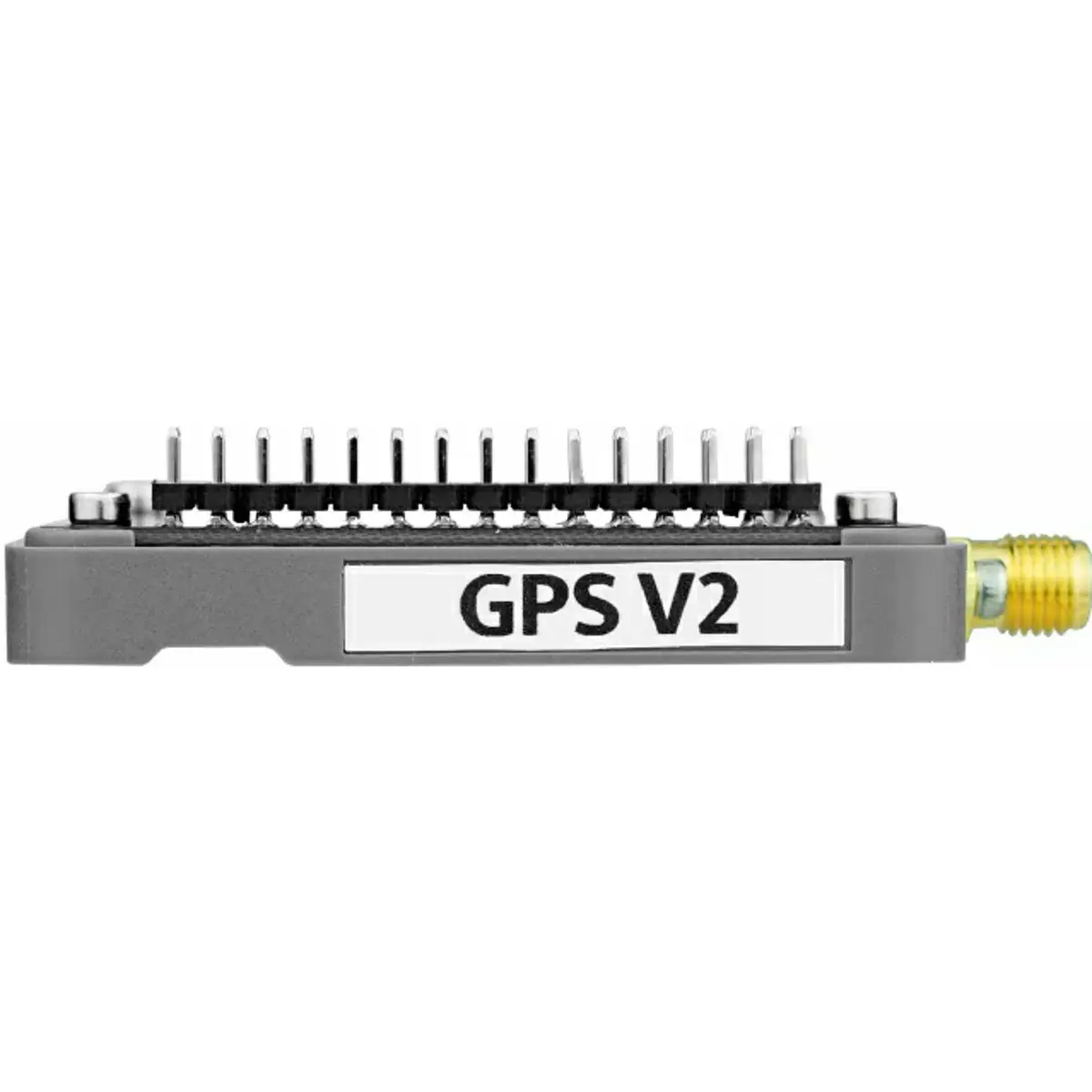

- Dimensões do Produto: 54.0 × 54.0 × 13.1 mm
- Peso do Produto: 51.9 g
- Dimensões da Embalagem: 126.0 × 68.0 × 22.0 mm
- Peso da Embalagem: 77.7 g

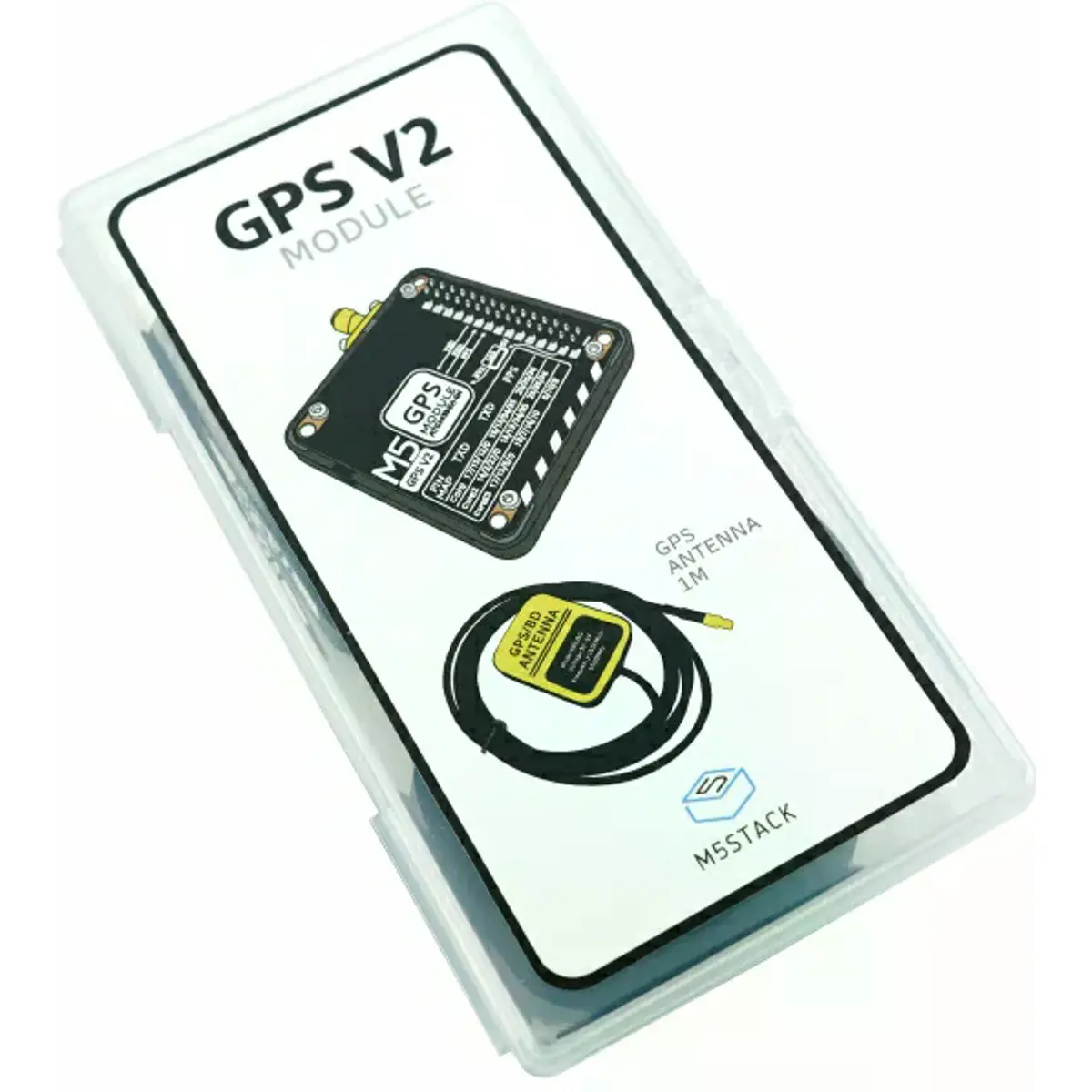

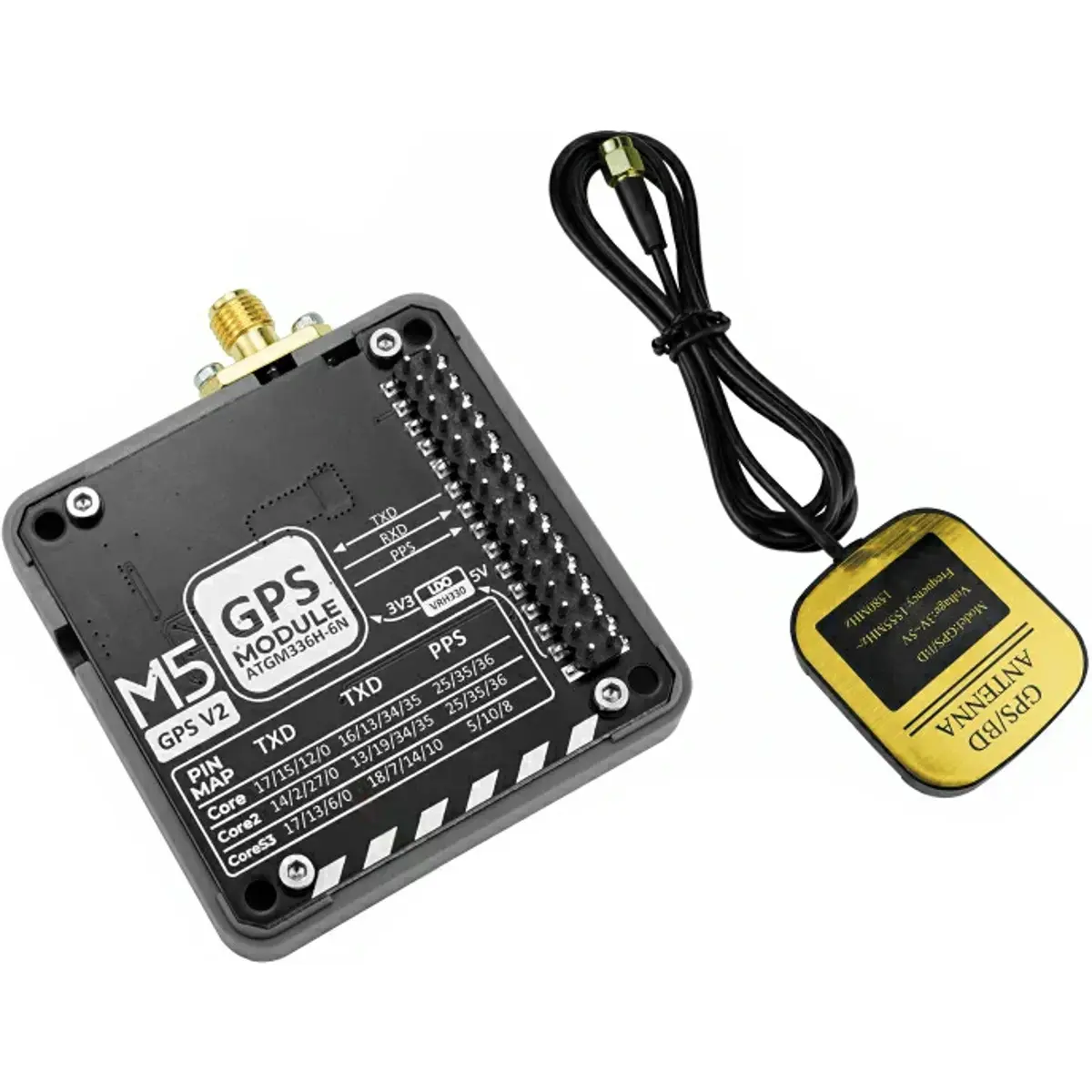

Conteúdo da Embalagem
- 1x Módulo GPS v2.0
- 1x Antena GPS/BD ativa externa (comprimento: 1m)
