Keyestudio KS0346 - Sensor de nível para líquidos sem contacto para Arduino

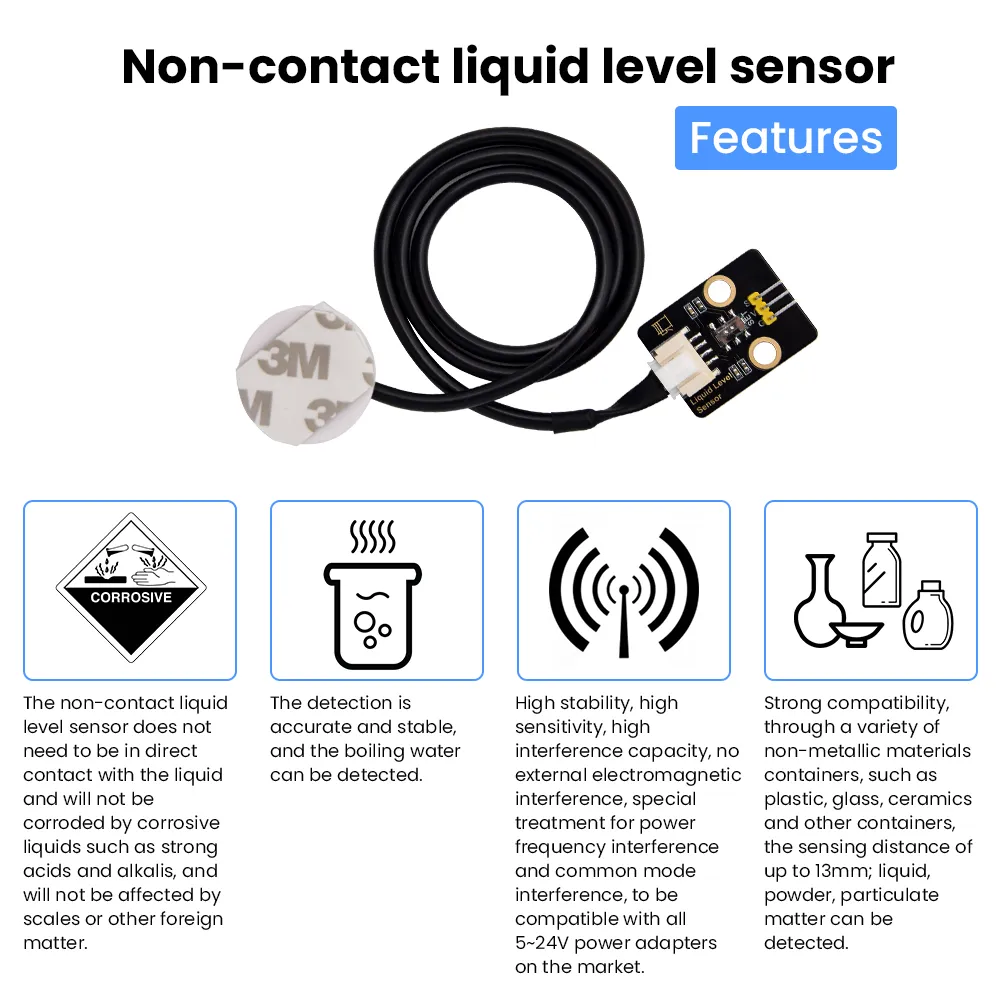

Este sensor de nível de líquido sem contacto pode detetar a altura do líquido em recipientes fechados, superando o problema das paredes espessas do recipiente.

O seu princípio de funcionamento baseia-se no uso de um capacitor sensível à água para detetar a presença de líquido. Na ausência de líquido perto do sensor, existe uma capacitância distribuída, resultando numa capacitância estática com valor determinado em relação ao solo. Quando o líquido se aproxima do sensor, a capacitância final do sensor aumenta. A variação dessa capacitância é convertida numa alteração de sinal, que é analisada por um algoritmo que determina o quanto essa variação ocorre. Quando um valor de limiar é ultrapassado, o nível do líquido é considerado como atingido no ponto de indução.

Equipado com uma placa de conversão XH2.54, os sinais podem ser controlados através de um interruptor deslizante. Quando o interruptor é colocado na posição SET, o nível é alto; ao contrário, o nível é baixo.

Este sensor pode ser interfaceado com Arduino e outros controladores, permitindo que sinais digitais sejam recolhidos diretamente.

Especificações:
- Tensão de funcionamento: 3.3-9V (DC)
- Tensão de saída: nível alto 3.3V-9V, nível baixo 0V
- Corrente de saída: 1.2-3.5mA
- Tipo de interface: interface de 3 pinos
- Peso: 23.3g
