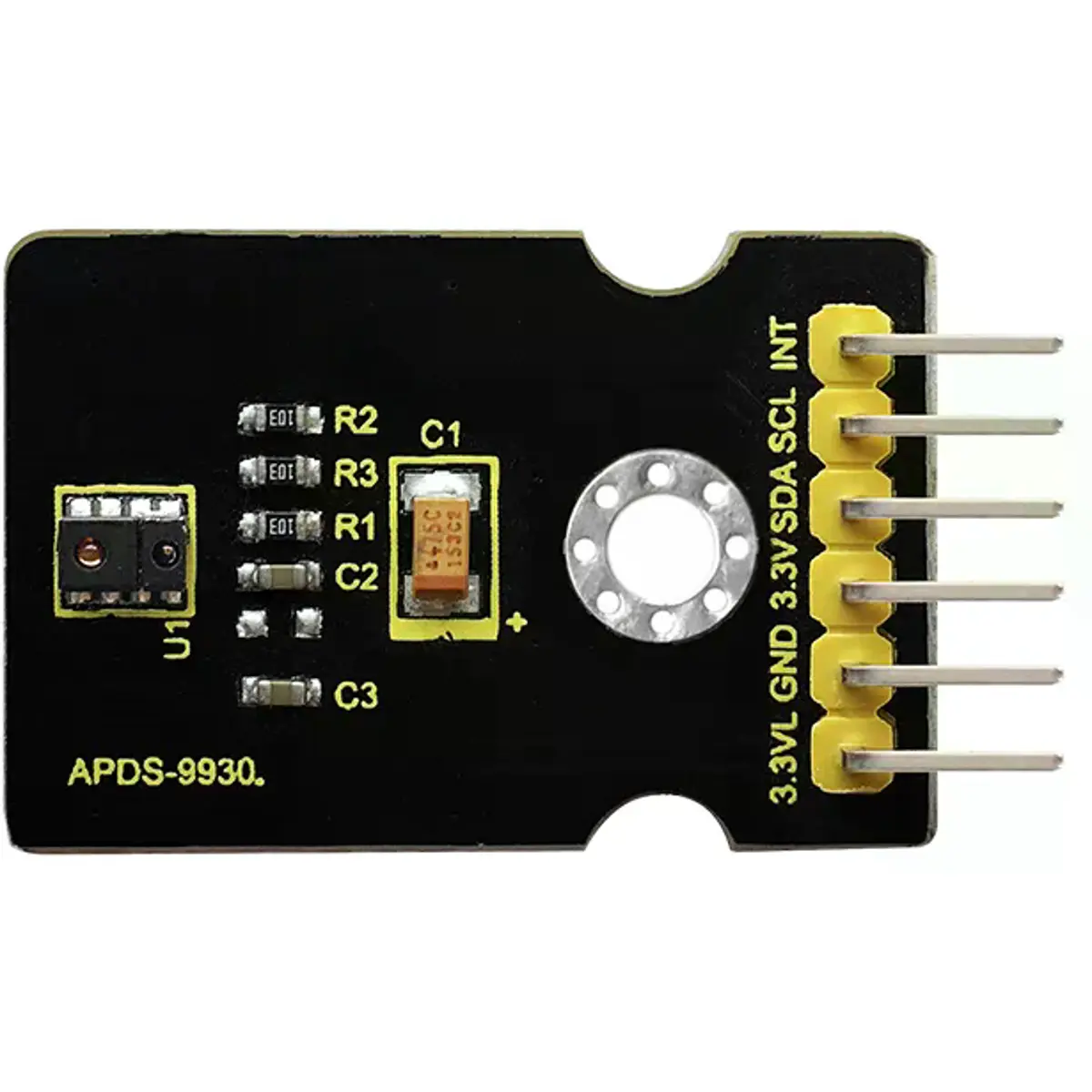

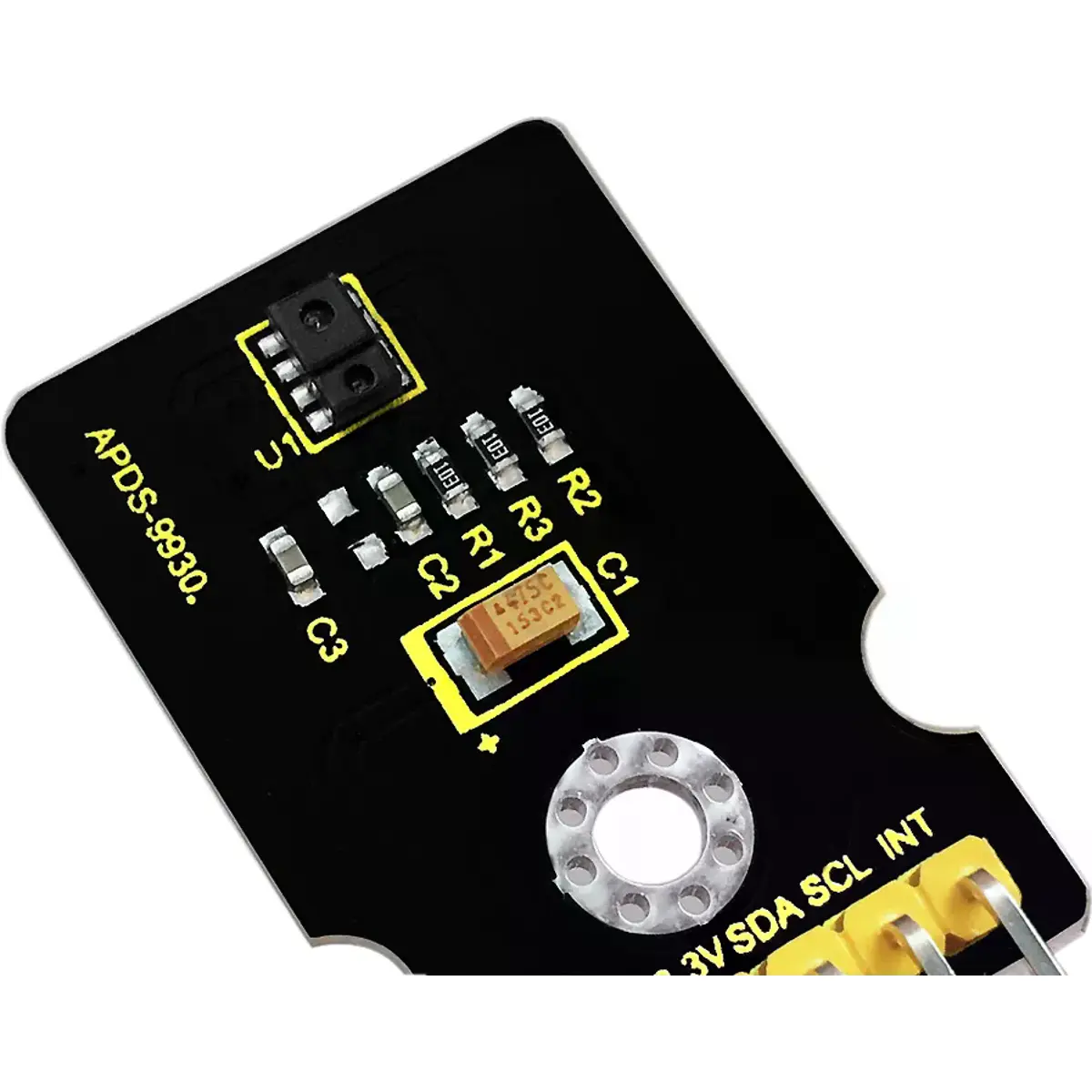

El módulo de sensor de actitud v utiliza el chip APDS-9930. Este chip, en un paquete de 8 pines, ofrece un sensor de luz ambiente compatible con la interfaz I2C y un sensor de proximidad con LED infrarrojo. El sensor de luz ambiente utiliza un diodo doble para aproximar la respuesta visual humana en bajas iluminaciones (0,01 lux), siendo altamente sensible, lo que permite su funcionamiento incluso detrás de vidrio oscuro.
El sensor de proximidad, totalmente calibrado de fábrica, puede detectar objetos a hasta 100 mm de distancia, sin necesidad de calibración adicional de los componentes y equipos terminales. El módulo también incluye una lente óptica micro, que mejora la eficiencia en la transmisión y recepción de energía infrarroja, reduciendo el consumo general de energía. Además, su sistema interno de máquina de estados puede colocar el dispositivo en un modo de bajo consumo de energía, dando como resultado un consumo medio muy bajo.
Características:
- Módulo óptico integrado con ALS (Ambient Light Sensor), LED infrarrojo y detector de proximidad
- Sensibilidad a la luz ambiente similar a la respuesta visual del ojo humano
- Función de interrupción programable con límites superior e inferior
- Resolución de hasta 16 bits
- Alta sensibilidad, incluso detrás de vidrio oscuro
- Rendimiento de 0,01 lux para bajas iluminaciones
- Detección de proximidad calibrada para objetos de hasta 100 mm
- Integración de LED infrarrojo y driver LED síncrono
- Elimina la necesidad de calibración de fábrica para sensores de proximidad
- Temporizador de espera programable, con consumo de energía en estado de espera de 90μA (valor típico)
- Rango programable de 2,7 milisegundos a 8 segundos
- Compatible con interfaz I2C, hasta 400kHz (modo rápido I2C)
- Pin dedicado para interrupción
- Consumo de energía en modo de reposo: 2,2μA (valor típico)
Especificaciones:
- Tensión de funcionamiento: DC 3.3V - 3.8V
- Corriente de salida: 0-20mA
- Rango de temperatura: -40℃ a 85℃
