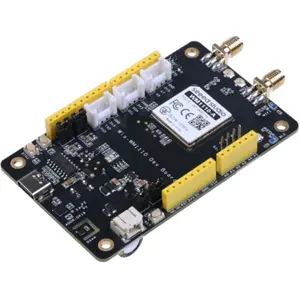

O Wio-WM1110 Dev Kit es una solución completa para el desarrollo de aplicaciones IoT de largo alcance, con bajo consumo energético y funcionalidades avanzadas de geolocalización. Integra el módulo inalámbrico Wio-WM1110, que combina el transceptor Semtech LR1110, responsable de la comunicación LoRa® y de los sistemas de localización por GNSS (GPS/BeiDou) y Wi-Fi, con el Nordic nRF52840, que proporciona conectividad Bluetooth 5.3, Bluetooth mesh, Thread, Zigbee, NFC y soporte multi-protocolo. Esta combinación hace que el kit sea ideal para seguimiento híbrido (interior/exterior) con alta precisión. Compatible con el ecosistema Grove y Arduino, ofrece flexibilidad y escalabilidad para una amplia gama de aplicaciones IoT.
PRINCIPALES CARACTERÍSTICAS
● Comunicación LoRa® de largo alcance y bajo consumo
● Localización híbrida con GNSS, Wi-Fi y Bluetooth
● Compatible con Bluetooth 5.3, Mesh, Thread, Zigbee y NFC
● Sensores integrados: temperatura, humedad y acelerómetro de 3 ejes
● Alimentación mediante USB-C, panel solar o pilas AAA
● Compatible con Arduino y más de 400 módulos Grove
● Plataforma open-source con SDK y ejemplos incluidos
✅ Comunicación LoRa® y Geolocalización Integrada
El kit incluye el transceptor LoRa® LR1110, ideal para comunicaciones de larga distancia con alta sensibilidad y bajo consumo. Integra GNSS (GPS/BeiDou) para posicionamiento en exterior, y digitaliza redes Wi-Fi y beacons Bluetooth para posicionamiento en interior, enviando los datos cifrados a la cloud LoRa®.
✅ Posicionamiento Híbrido: GNSS + Wi-Fi/Bluetooth
Capaz de alternar automáticamente entre GNSS y Wi-Fi/Bluetooth, el Wio-WM1110 cubre escenarios indoor y outdoor sin necesidad de dispositivos distintos. Esto reduce la complejidad y el coste de implementación en el seguimiento de activos.
✅ Ecosistema Abierto y Periféricos Versátiles
Con interfaces ADC, UART, I²C y compatibilidad Grove, el Wio-WM1110 permite conectar fácilmente sensores y actuadores adicionales. La compatibilidad con Arduino y la amplia documentación disponible facilitan el desarrollo de aplicaciones personalizadas.
ESPECIFICACIONES
◾ Ref. Seeed: 114993082
◾ Comunicación LoRa y Geolocalización (Semtech LR1110)
- Protocolo LoRaWAN: v1.0.4
- Frecuencia: 863\~928 MHz
- Sensibilidad:
· -125 dBm @125KHz SF7
· -141 dBm @125KHz SF12
- Potencia de emisión: hasta 20 dBm
- Tecnologías de posicionamiento: GNSS (GPS, BeiDou), Wi-Fi
- Alcance típico: 2 a 10 km (dependiente de la antena y del entorno)
◾ Bluetooth (Nordic nRF52840)
- Versión: Bluetooth 5.3
- Memoria: 1 MB Flash / 256 KB RAM
- Protocolos soportados:
· Bluetooth LE, Mesh, Thread, Zigbee, ANT, 802.15.4
- Potencia de emisión: hasta 6 dBm
◾ Sensores integrados
- Sensor de temperatura y humedad (SHT41)
· Temperatura: -40 a 125°C | Precisión: ±0.2°C
· Humedad: 0\~100% RH | Precisión: ±1.8% RH
- Acelerómetro de 3 ejes (LIS3DHTR)
· Rango: ±2g, ±4g, ±8g, ±16g
· Ancho de banda: 0.5 Hz a 625 Hz
· Sensibilidad: 1000 LSB/g (±2g) a 83 LSB/g (±16g)
◾ Alimentación
- USB-C: 3.3V
- Panel solar (opcional): 0.5W/100mA (carga ultracondensador)

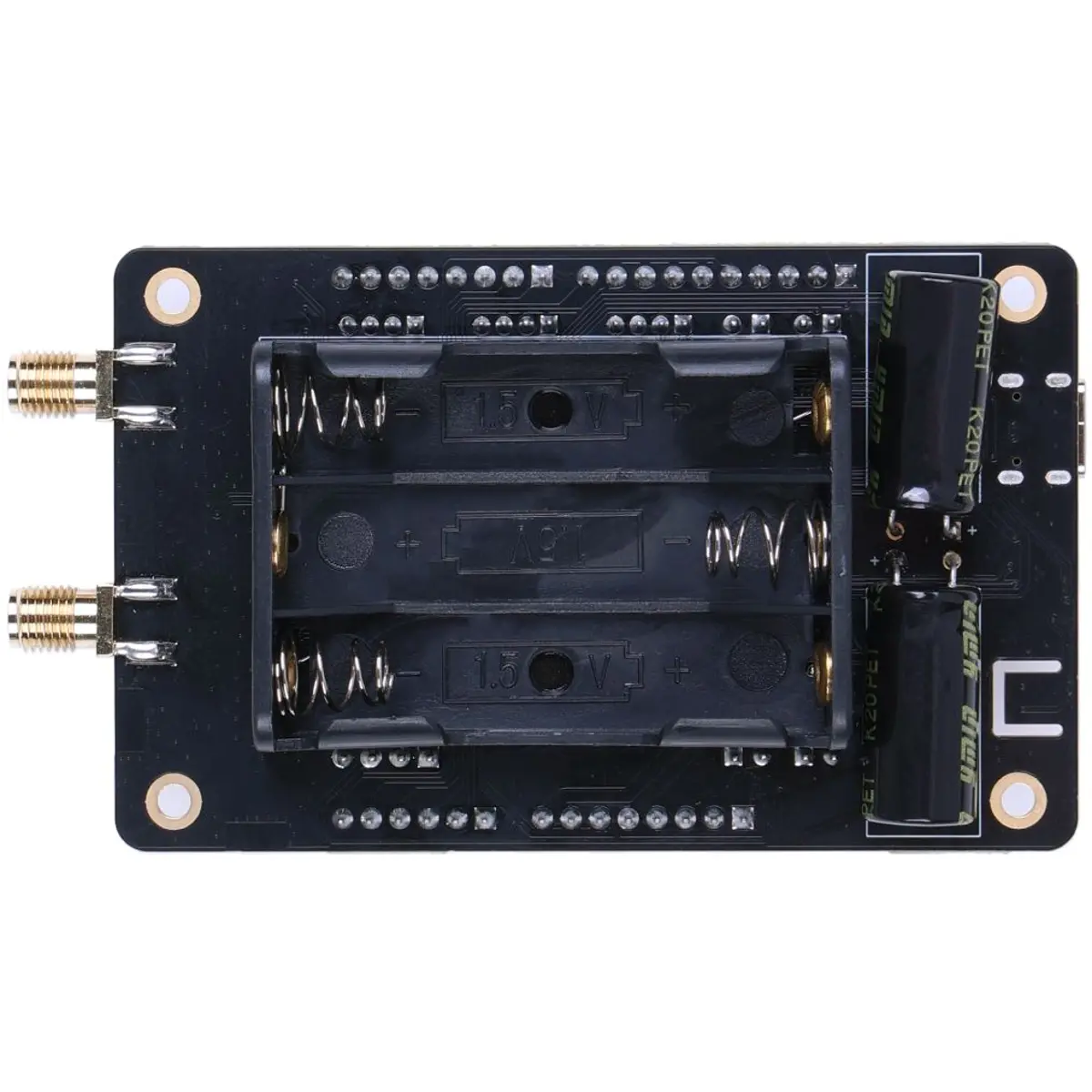

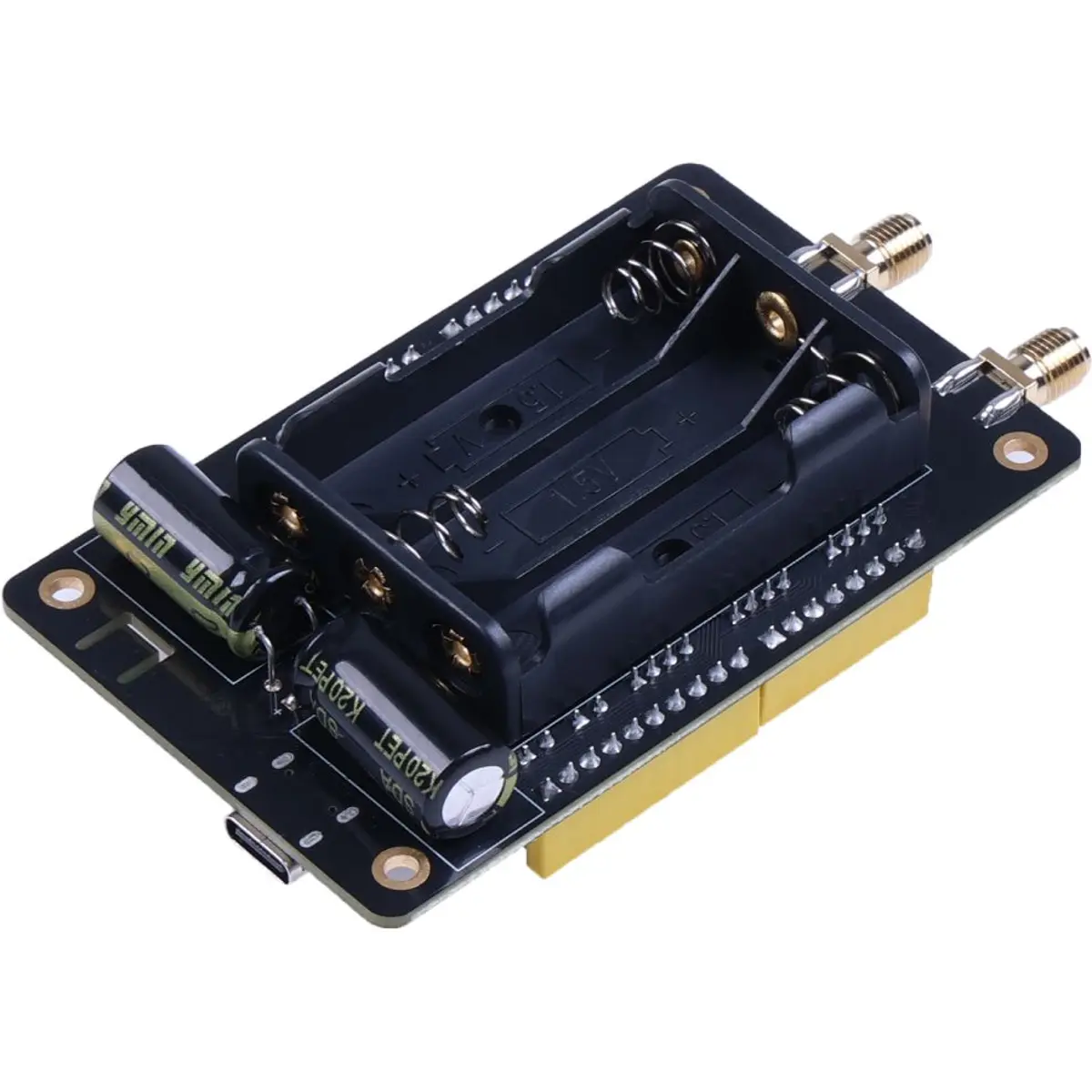

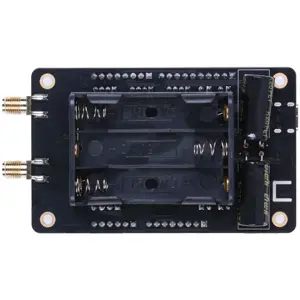

- 3 pilas AAA (opcional): 4.5V (1.5V cada una)

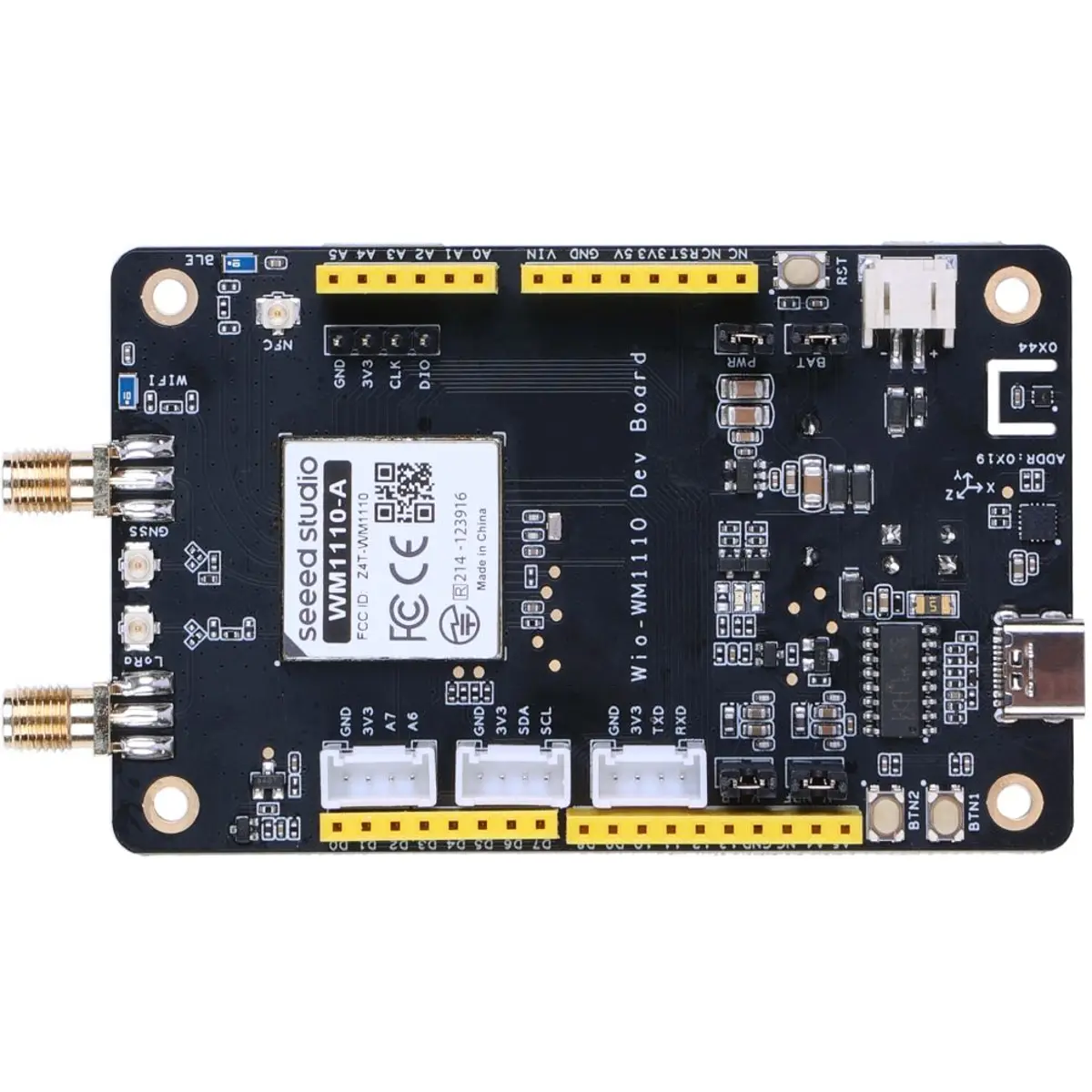

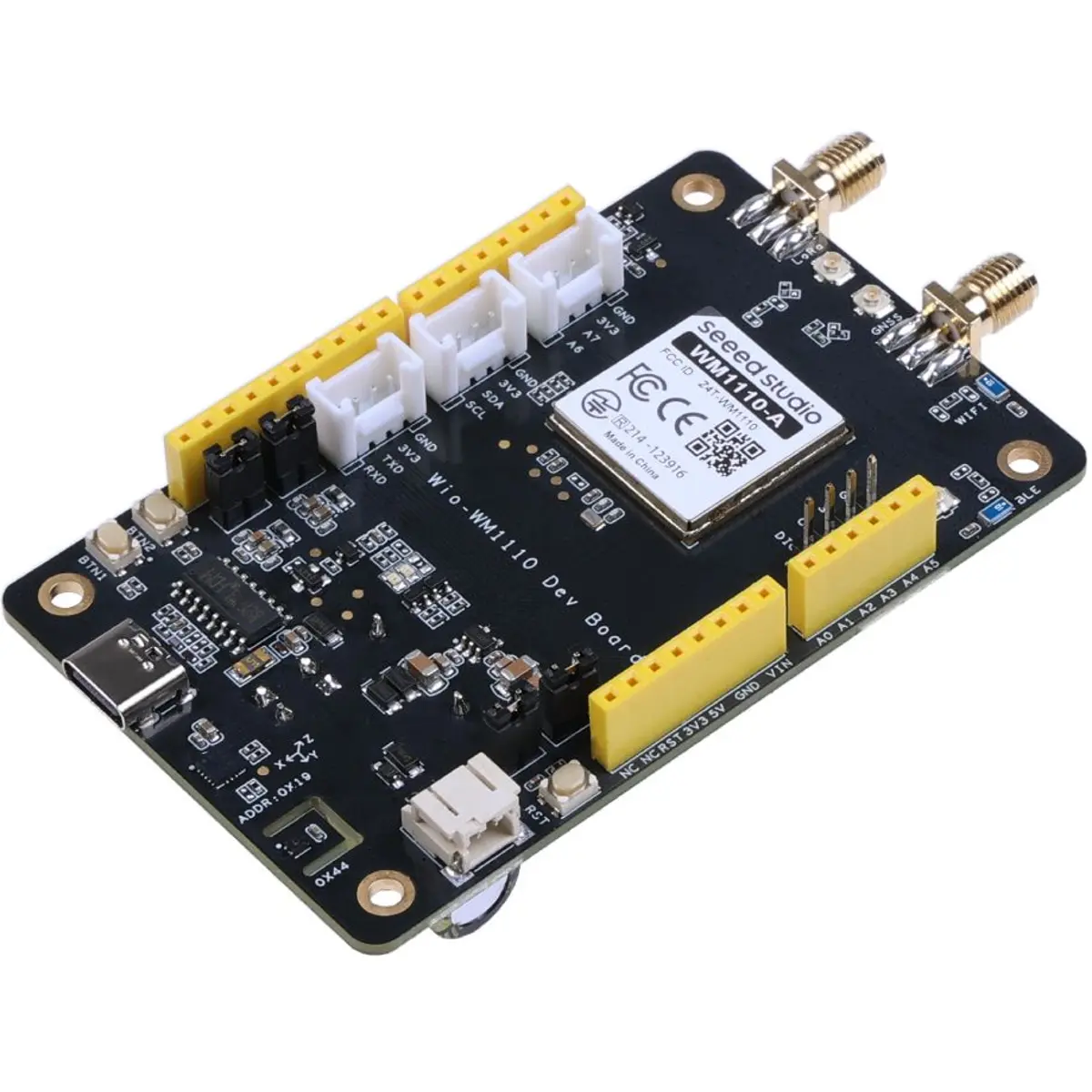

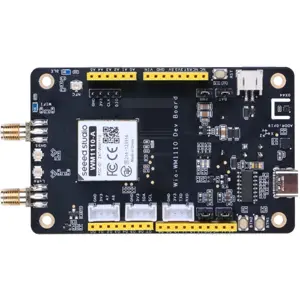

◾ Interfaces
- Antenas:
· LoRa x1
· Wi-Fi x1
· GNSS x1
· Bluetooth x1
· NFC IPEX x1
- USB Type-C x1
- Interfaces Grove:
· GPIO (A6/A7) x1
· I2C x1
· UART x1
- Conectores compatibles con Arduino
- Botones:
· BTN1 y BTN2 configurables
· RST (reinicio)

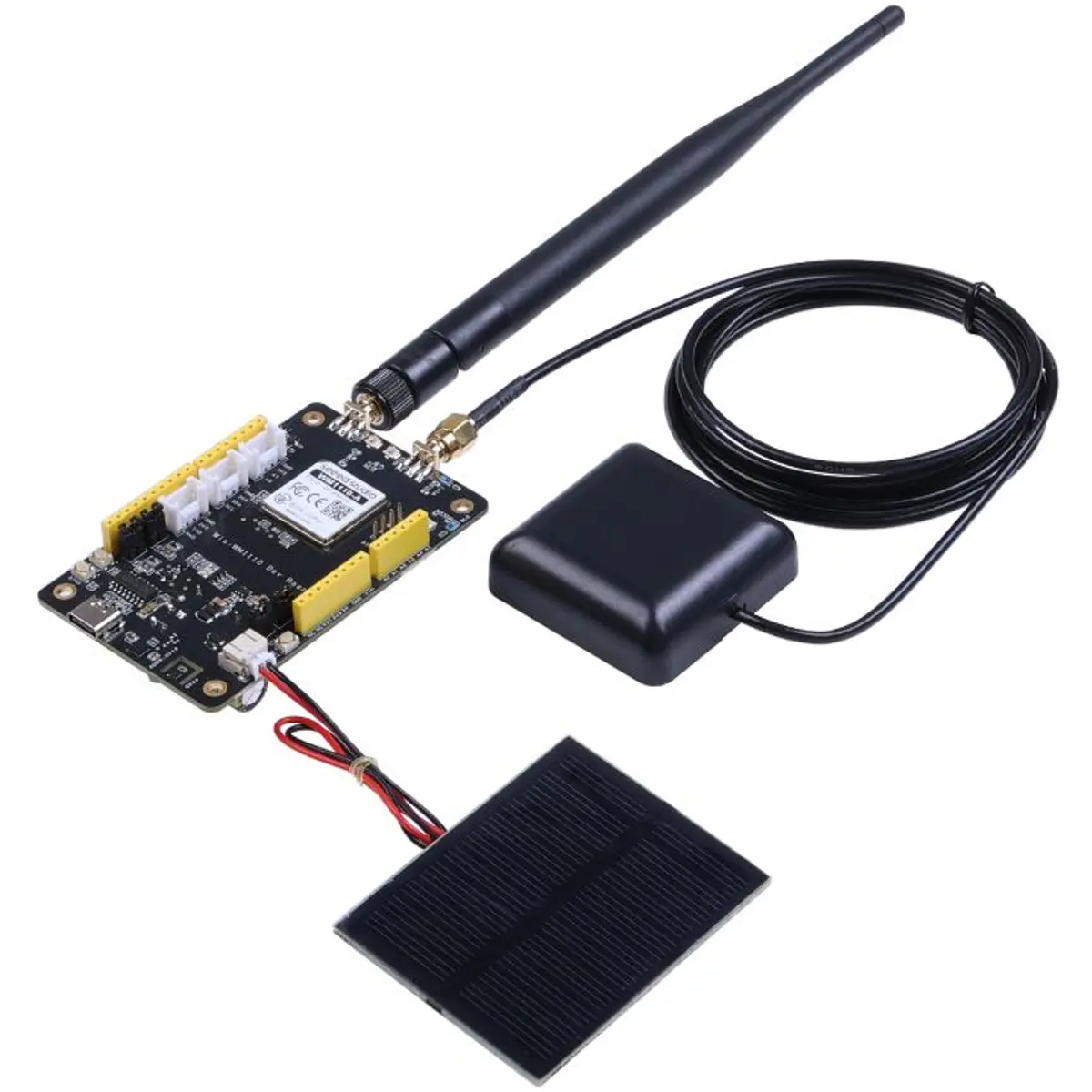

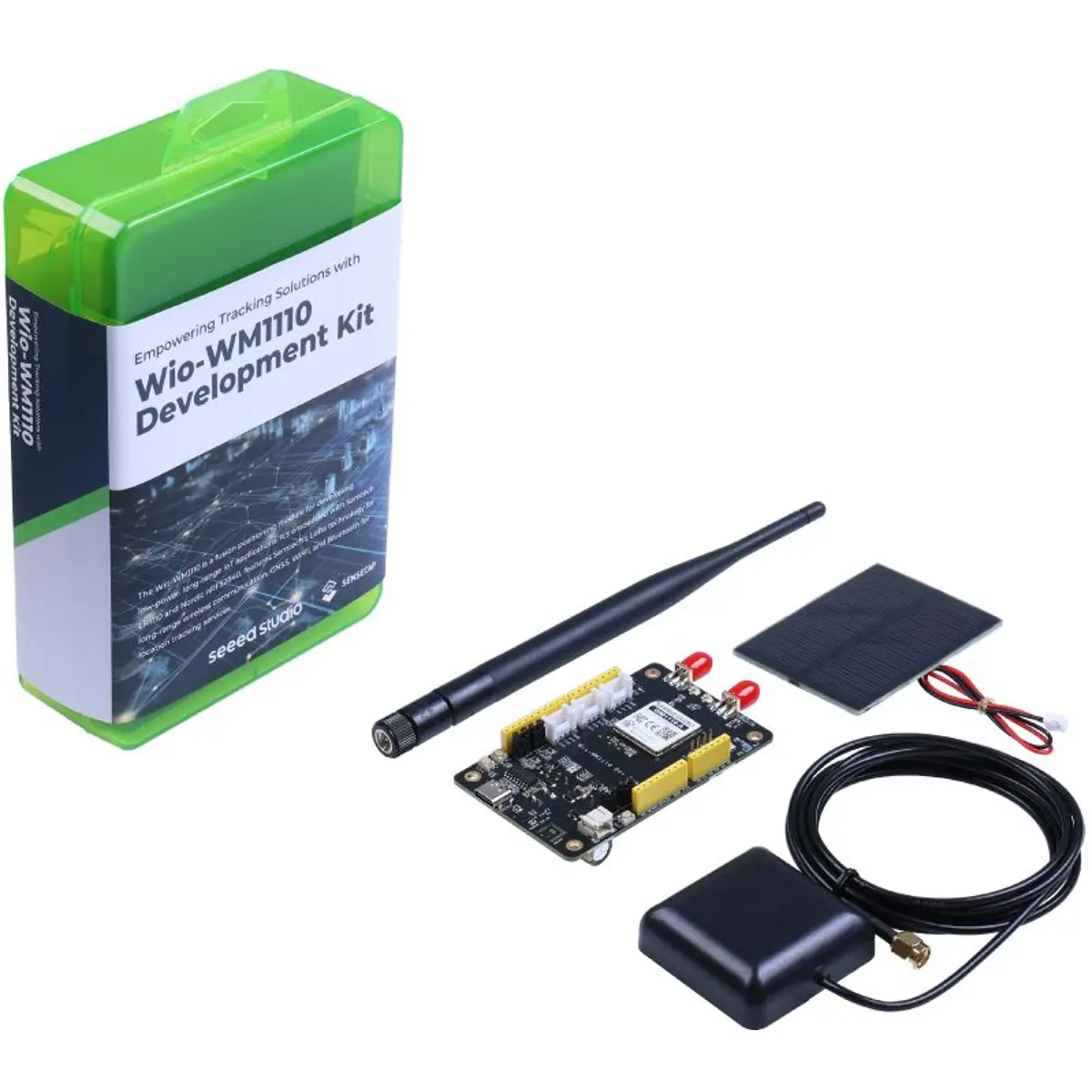

CONTENIDO DEL PAQUETE
◾ Placa de desarrollo Wio-WM1110 x1
◾ Antena LoRa (868\~915 MHz) x1
◾ Antena GPS x1
◾ Panel solar (55x70 mm / 0.5W) x1
NOTAS
◾ El módulo Wio-WM1110 también se utiliza en el rastreador SenseCAP T1000, que demuestra su eficacia en aplicaciones reales con posicionamiento híbrido y larga duración de batería.
◾ Ideal para soluciones de seguimiento, logística, agricultura inteligente, sensores remotos y automatización.
▶ Información adicional (en el sitio de Seeed Studio)
▶ Wiki (en el sitio de SeeedStudio)
▶ Guía de inicio rápido (en el sitio de Hackster)
Diagrama de bloques funcional:
Vista general del hardware:
Asignación de pines:
