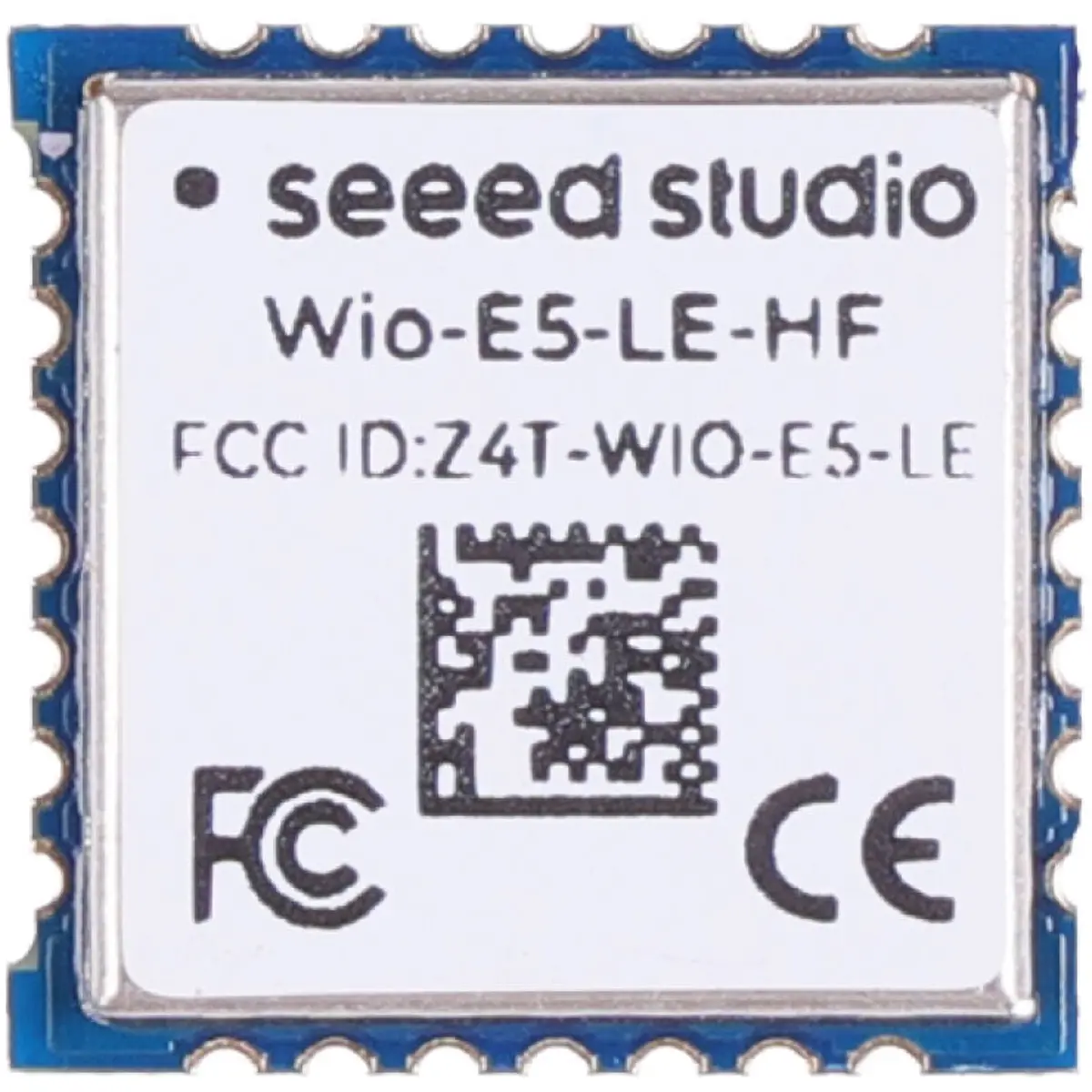

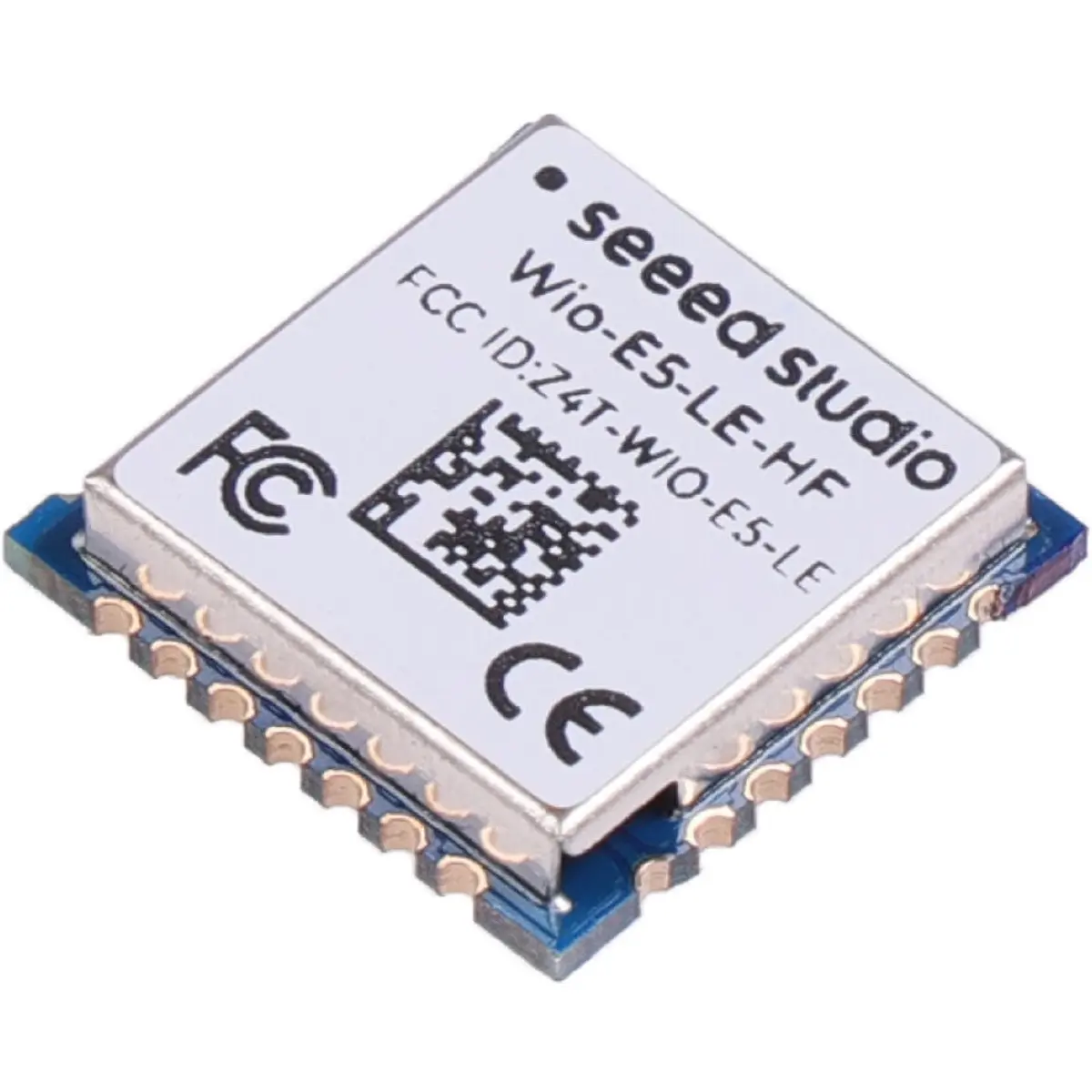

O Wio-E5-LE es un módulo de comunicación compacto y de ultraalta eficiencia basado en el chip STM32WLE5JC, que combina un microcontrolador ARM Cortex-M4 con un radio SX126x. Concebido para aplicaciones de consumo reducido, ofrece soporte al protocolo LoRaWAN® en las bandas EU868 y US915, siendo ideal para dispositivos IoT alimentados a batería. Su eficiencia energética y formato compacto facilitan la integración directa en placas de circuito.
PRINCIPALES CARACTERÍSTICAS
● Consumo ultrabajo: solo 26 mA en transmisión
● Microcontrolador ARM Cortex-M4 integrado
● Radio SX126x con soporte LoRaWAN® Class A/B/C
● Compatible con frecuencias EU868, US915, AU915, AS923, KR920 e IN865
● Sensibilidad hasta -137 dBm y potencia de emisión hasta 14 dBm
● Soporte a comandos AT y desarrollo con SDK
● Conectividad facilitada con TheThingsStack y Chirpstack
● Interfaces UART, I2C, ADC, SPI, NRST
● Certificaciones CE y FCC
● Formato compacto: solo 12 x 12 x 2,5 mm
✅ Eficiencia energética superior
El Wio-E5-LE consume un 84% menos de energía en transmisión en comparación con el Wio-E5. Ideal para aplicaciones con baterías de larga duración o soluciones alimentadas por energía renovable.
✅ Alcance y conectividad fiable
Con un presupuesto de enlace de 158 dB y una sensibilidad de hasta -137 dBm, garantiza comunicaciones robustas incluso en entornos remotos, utilizando las bandas LoRa EU868 y US915.
✅ Integración sencilla y prototipado

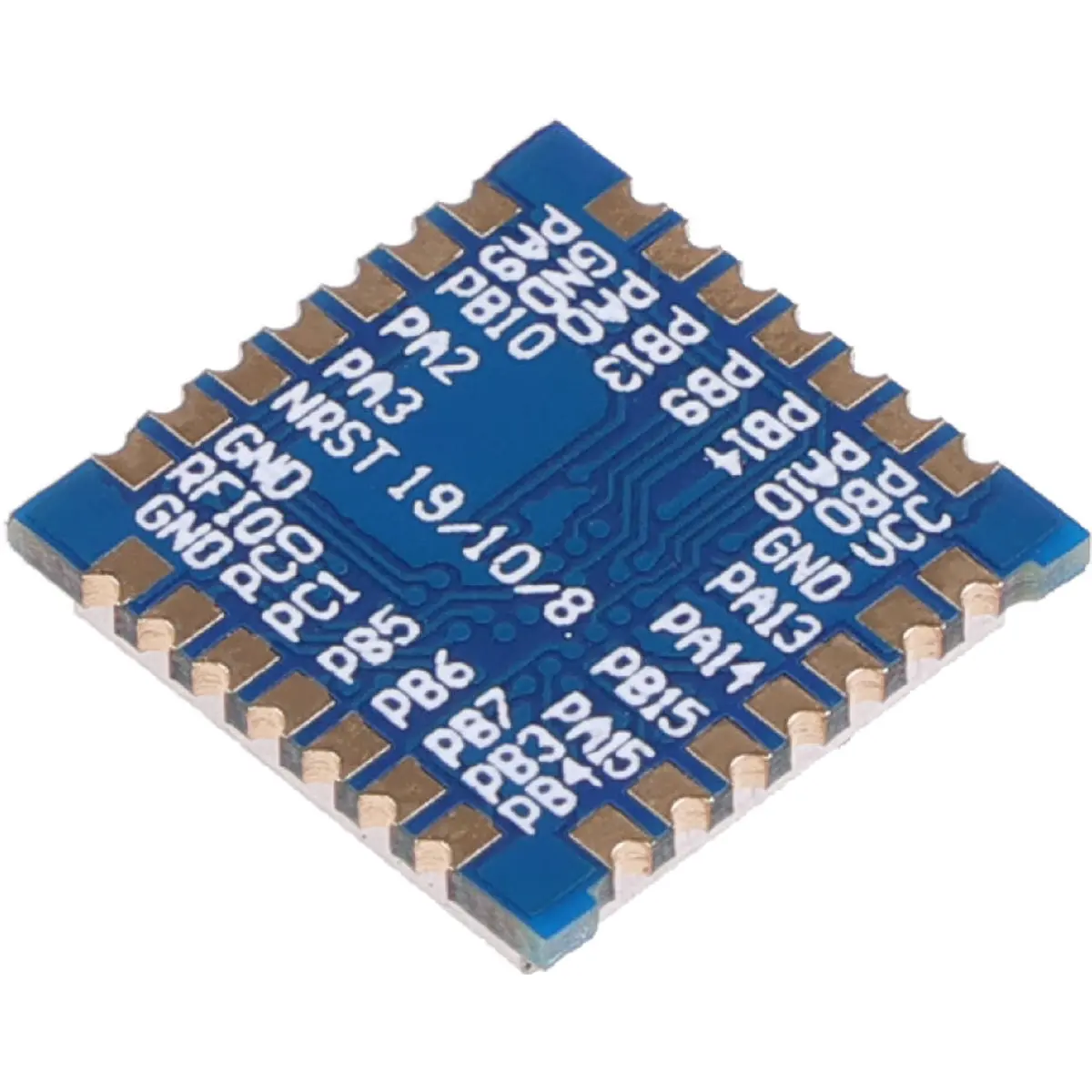

El formato con pines "Stamp Hole" permite el montaje directo en PCB. La presencia de firmware con comandos AT y SDK facilita tanto proyectos rápidos como el desarrollo avanzado.
✅ Amplias interfaces y flexibilidad
Con UARTs, I2C, ADC y SPI disponibles, el módulo permite una integración versátil con diversos sensores y controladores externos.
ESPECIFICACIONES
◾ Estructura
- Dimensiones: 12 (L) x 12 (C) x 2,5 (A) mm
- Encapsulado: 28 pines, montaje SMT
◾ Características eléctricas
- Alimentación: 3,3 V (típico)
- Corriente en reposo (Sleep): 2,1 µA (con WDT activo)
- Corriente en funcionamiento (TX + MCU): 26 mA @14 dBm (868 MHz y 915 MHz)
- Corriente en funcionamiento (RX + MCU): 6,7 mA @125 kHz BW (868 MHz y 915 MHz)
- Potencia de salida: 14 dBm máx. @868 MHz / @915 MHz
- Sensibilidad @SF12, BW125kHz: Típico: -135 dBm / Máx: -137 dBm
- Armónicos:
· <-36 dBm por debajo de 1 GHz
· <-40 dBm por encima de 1 GHz
◾ Interfaces
- RFIO: Puerto RF
- UART: 3 UARTs (6 pines)
- I2C: 1 grupo (2 pines)
- ADC: 1 entrada ADC (12-bit, 1 Msps)
- SPI: 1 grupo (4 pines)
- NRST: Pin de reinicio manual
◾ Entorno de funcionamiento
- Temperatura de funcionamiento: -40 °C a +85 °C
NOTAS
◾ El Wio-E5-LE es ideal para aplicaciones que requieren bajo consumo energético e integración sencilla.
◾ Para proyectos en los que el alcance de transmisión sea más crítico que la eficiencia energética, se recomienda el modelo Wio-E5.
