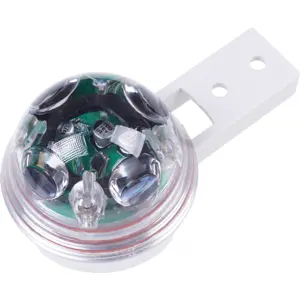

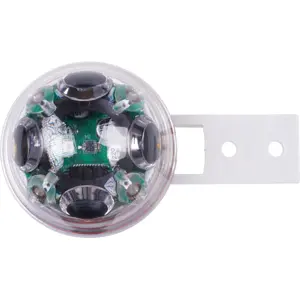

O RG-9 é um sensor de chuva de grau industrial que utiliza tecnologia ótica para detetar gotas de chuva e medir a intensidade da precipitação com elevada sensibilidade. Graças ao seu design compacto, montagem simples e funcionamento sem necessidade de manutenção, é ideal para aplicações em agricultura, cidades inteligentes, estações meteorológicas e sistemas de controlo automático.
PRINCIPAIS CARACTERÍSTICAS
● Deteta início e fim da chuva com elevada precisão
● Sem peças móveis — totalmente sólido e fiável
● Montagem fácil em postes, edifícios ou infraestruturas
● Ideal para ambientes exteriores e aplicações solares
● Saída em coletor aberto e comunicação RS232
● Sensibilidade ajustável e modo de deteção contínua
● Compacto — do tamanho de uma bola de ténis
● Alimentação entre 5 e 15 VDC
✅ Deteção Óptica de Alta Sensibilidade
Utiliza feixes de luz infravermelha através de uma lente em plástico para detetar alterações de intensidade causadas por gotas de chuva. É possível ajustar a sensibilidade para vários níveis: gotas isoladas, chuva muito ligeira, média e intensa.
✅ Funcionamento Sem Manutenção
A lente arredondada evita o acúmulo de sujidade, não possui partes móveis e não requer limpeza ou substituição durante 7 a 10 anos de uso típico, mesmo em ambientes adversos.
✅ Instalação Versátil

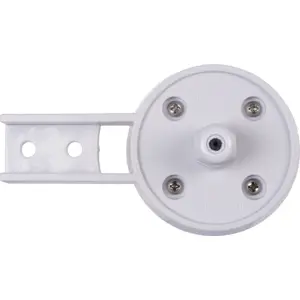

Inclui braço de montagem integrado, permitindo instalação fácil em mastros de estações meteorológicas, estruturas urbanas ou sistemas agrícolas. Compatível com sistemas alimentados por energia solar.
✅ Comunicação e Configuração Flexível
Para além da saída em coletor aberto que simula um pluviómetro de balde basculante, dispõe de porta RS232 para comunicação bidirecional e configuração por comandos ou DIP switches.
ESPECIFICAÇÕES
◾ Referência Seeed: 101990760
◾ Tensão de Alimentação
- 5–15 VDC (protegido contra polaridade inversa até 50 V)
- Também suportado: 3,3 VDC via pino 8 do conetor J2
◾ Consumo de Corrente
- 110 µA (sem chuva)
- 2 a 4 mA durante precipitação
◾ Saída
- NPN Open Collector
· 500 mA / 80 V / 300 mW máx.
◾ Temperatura de Funcionamento
- -40 °C a +60 °C
· Não deteta chuva em condições de congelação
◾ Sensibilidade Selecionável via DIP
- Gotas
- Muito ligeira
- Média
- Intensa
◾ Porta RS232
- Nível lógico: 3,3 V
- Baud rates suportados: 1200, 2400, 4800, 9600, 19200, 38400, 57600
- Comunicação bidirecional baseada em comandos
CONTEÚDO DA EMBALAGEM
◾ Sensor RG-9 com braço de montagem integrado
◾ Manual de instalação/configuração
NOTAS
◾ O RG-9 é ideal para deteção do estado de precipitação (“está a chover”), mas não mede o volume total com precisão.
◾ Para aplicações que exijam medição rigorosa da quantidade de chuva, considere o RG-15, que oferece maior precisão e funcionalidades adicionais como controlo de irrigação e deteção de condensação.
