Os solenóides são basicamente eletroímanes: são constituídos por uma grande bobina de fio de cobre com um núcleo (um cilindro de metal) no centro. Quando a bobina é energizada, o cilindro é puxado para o centro da bobina. Isto permite que o solenóide exerça força de tração numa das extremidades.

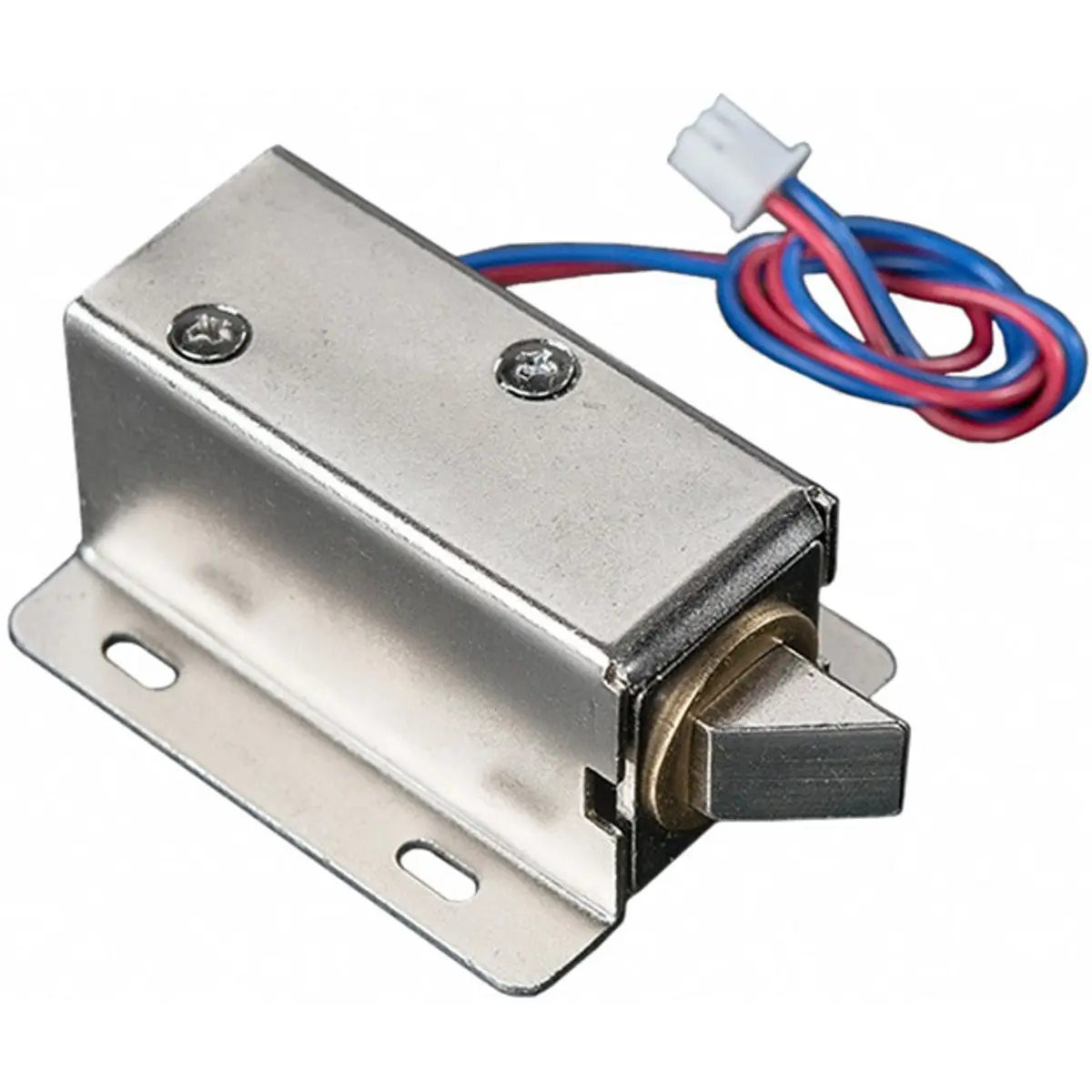

Este solenóide, em particular, é robusto e possui um cilindro com um corte inclinado e um suporte de montagem resistente. Trata-se essencialmente de uma fechadura eletrónica, projetada para um armário, cofre ou porta simples. Normalmente, a fechadura está ativa, impedindo a abertura da porta, pois o cilindro bloqueia a passagem. Neste estado, não consome energia. Quando uma tensão de 9-12VDC é aplicada, o cilindro é retraído, deixando o caminho livre para abrir a porta.
Os solenóides incluem o cilindro inclinado, como mostrado na imagem acima, e, ao contrário das versões maiores, não é possível inverter a extremidade do cilindro.
Para operar este solenóide, será necessário alimentá-lo com cerca de 12VDC. Quando energizado, torna-se um íman; ao desligar a alimentação, volta ao estado inativo como um simples pedaço de metal. Como se trata de uma bobina, é essencial utilizar um controlador de motor ou solenóide com proteção contra picos de tensão (kick-back). Estes dispositivos consomem uma corrente considerável, cerca de 300mA a 9V e 350mA a 12V, pelo que é recomendável um controlador robusto.
Parâmetros Nominais:
- Tensão: DC 12V
- Corrente: 0.43A (a 20℃)
- Potência: 5W
- Resistência DC: 28Ω ±10%
- Ciclo de trabalho: 25%
- Tempo máximo de ativação contínua: 25 segundos
Classe de Isolamento:
- Classe B
Características Elétricas:
- Força de atuação: ≥300gf (0mm de curso)
- Magnetismo residual: ≥80gf
- Resistência de isolamento: 100MΩ (entre bobina e estrutura, a DC 500V)
- Tensão suportada:
- AC 500V (50/60Hz) por 1 minuto
- AC 1200V (50/60Hz) por 1 segundo (corrente de ruptura: 10mA)
- Aumento de temperatura: 65℃ máx. (a DC 12V)
- Vida útil típica: 500.000 ciclos (operação contínua a DC 12V)
- Resistência dos terminais: Aguenta 0.5kgf sem desprendimento
Condições de Operação:
- Temperatura: -5℃ a +55℃
- Humidade: 5%RH a 85%RH
