O Shelly Pro RGBWW PM es un controlador inteligente de cinco canales para iluminación LED, diseñado para el montaje en carril DIN. Ideal para instalaciones profesionales o residenciales, permite el control de tiras LED RGB, RGBW, CCT (blanco ajustable) o incluso cinco circuitos de luz independientes, con perfiles de funcionamiento configurables. Ofrece conectividad LAN, Wi‑Fi y Bluetooth, medición de energía en tiempo real y soporte para scripting y automatización local, sin necesidad de hub.
PRINCIPALES CARACTERÍSTICAS
● Montaje en carril DIN (1 módulo DIN)
● Control de hasta 5 canales de iluminación (RGB, RGBW, CCT o luces monocromáticas)
● Soporte para múltiples perfiles: RGB+CCT (predeterminado), CCT x2, RGB+2xLuz, Luz x5
● Medición de energía con monitorización de tensión, corriente y potencia
● Conectividad Ethernet, Wi‑Fi 2,4 GHz y Bluetooth 4.2
● Funciona como extensor de alcance Wi‑Fi y gateway BLE
● Soporte para scripting (JavaScript), MQTT, Webhooks y automatizaciones locales
● Protecciones contra sobretensión, sobrecorriente, sobretemperatura y sobrecarga
● Sensor de temperatura interno con lectura cada 100 ms
● Interfaz web integrada y control mediante app Shelly o plataformas de terceros
● No requiere hub: funcionamiento autónomo en red local o a través de la nube
✅ Medición de Energía
El dispositivo integra medidores de tensión, corriente y potencia con una precisión de ±10%, lo que permite la monitorización en tiempo real del consumo de energía en cada canal. Aunque no tiene almacenamiento interno de historial, los datos pueden enviarse a sistemas externos mediante MQTT o Webhooks.
✅ 4 Perfiles de Control:
* RGB+CCT (predeterminado): control de color y temperatura
* CCT x2: dos zonas con temperatura de color independiente
* RGB + 2 Luces: mezcla de color y control de dos canales adicionales
* 5 Luces: control individual de cinco tiras LED monocromáticas
✅ Conectividad Versátil
Funciona mediante LAN o Wi‑Fi, pudiendo usar ambos simultáneamente como redundancia. Admite conexión Bluetooth para la configuración inicial y actúa como gateway BLE, permitiendo la comunicación entre dispositivos BLE y Wi‑Fi. También puede funcionar como extensor de alcance Wi‑Fi, reforzando la red donde esté instalado.
✅ Scripting e Integración Local
El soporte para scripting permite crear automatizaciones locales robustas, sin depender de la nube. Con JavaScript, pueden definirse lógicas personalizadas, interacciones con sensores, eventos de horario y más. Es compatible con MQTT, REST, Webhooks e integración con Home Assistant.
✅ Funciones de Seguridad Integradas
Incluye protecciones contra sobretensión, sobrecorriente y sobretemperatura. El sensor de temperatura interno lee cada 100 ms y desconecta automáticamente las salidas en caso de riesgo, enviando notificaciones. La carcasa es resistente a la llama (clasificación V-0), garantizando seguridad eléctrica en instalaciones críticas.
✅ Función de dimmer incluida
El dispositivo permite el control de brillo (dimming) para tiras LED controladas por tensión (12–24 V DC), mediante modulación por ancho de pulso (PWM). Esta funcionalidad se aplica a todos los canales disponibles — ya sea en modo RGB, RGBW, CCT o perfiles con canales de luces independientes (5 luces).
ESPECIFICACIONES
◾ Alimentación
- Tensión de alimentación: 12–24 V DC
- Consumo propio: < 1,5 W
- Protección recomendada: Disyuntor curva B o C, 16 A, capacidad de corte 6 kA
◾ Canales de Salida
- 5 canales (R, G, B, W, W2 o independientes)
- Tensión máx. de control: 24 V DC
- Corriente máx. por canal: 6 A
- Corriente total máx.: 16 A
- Gama de CCT: 2700K–6500K (configurable entre 1000K y 10000K)
- Potencia máx. por canal:
· 12 V DC: 72 W
· 24 V DC: 144 W
- Potencia total máx.:
· 12 V DC: 192 W
· 24 V DC: 384 W
◾ Entradas
- 5 entradas digitales (botón, interruptor o analógicas – potenciómetro 10 kΩ)
- Usos: control ON/OFF, ajuste de brillo, selección de color
◾ Medición de Energía
- Tensión: 12–24 V DC ±10%
- Corriente: 0–6 A ±10%
- Sensor de temperatura interno: sí
- Almacenamiento interno de datos: no
◾ Comunicación inalámbrica
- Wi‑Fi: 802.11 b/g/n, 2,4 GHz
· Potencia RF: < 20 dBm
· Alcance: hasta 30 m (interior), hasta 50 m (exterior)
- Bluetooth: 4.2
· Potencia RF: < 4 dBm
· Alcance: hasta 10 m (interior), hasta 30 m (exterior)
- LAN: puerto RJ45 integrado
◾ Firmware y funciones inteligentes
- Programaciones: hasta 20
- Webhooks: hasta 20 con 5 URLs por evento
- Scripting local (JavaScript): sí
- MQTT: sí
- Cifrado: sí
- Base de datos local (KVS): sí
◾ Interfaz física
- Botón multifunción (activación de AP, Bluetooth, reset)
- LED de estado monocromático
◾ Condiciones ambientales
- Temperatura de funcionamiento: -20 °C a +40 °C
- Humedad: 30%–70% HR
- Altitud máx.: 2000 m
◾ Físicas
- Dimensiones (AlxAnxPr): 94 × 19 × 69 mm
- Peso: 61 g
- Montaje: carril DIN (1 módulo DIN)
- Carcasa: Plástico (resistente a la llama V-0)
- Color: Amarillo
NOTAS:
◾ El botón físico permite:
- Activar el modo AP y Bluetooth (5 seg)
- Hacer reset de fábrica (10 seg)
◾ La instalación, en un cuadro eléctrico, debe realizarla un electricista cualificado.
◾ No tiene almacenamiento interno para datos de medición: para guardar un historial, tendrá que integrarlo en sistemas externos.
◾ Ideal para entornos profesionales donde la estabilidad de red es crítica: se recomienda el uso del puerto LAN siempre que sea posible.
Información adicional:
⫸ Sitio web portugués de Shelly
⫸ Sitio web oficial de Shelly (EN)
⫸ Shelly Knowledge Base
⫸ Manual de instrucciones (PDF)
⫸ Vídeo de demostración

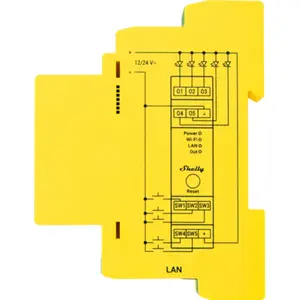

Esquemas de conexión:
