O medidor de resistência de isolamento KEW 3125B é um instrumento essencial para avaliar a integridade do isolamento elétrico de sistemas e componentes. É utilizado para medir a resistência entre condutores e a terra ou entre condutores isolados, garantindo que não haja fuga de corrente, o que poderia comprometer a segurança dos sistemas elétricos. Ideal para testes de manutenção preventiva em equipamentos e instalações elétricas, este dispositivo assegura que os níveis de resistência estejam dentro das normas de segurança, prevenindo falhas e acidentes. Com capacidades de medição que variam desde resistências baixas até 1TΩ, oferece resultados precisos e confiáveis, sendo uma ferramenta fundamental para eletricistas e engenheiros elétricos.
Características:
✅ Resistência de Isolamento até 1TΩ
✅ Corrente de Curto-Circuito até 1,5mA
✅ Ampla Tensão de Teste de 250V a 5000V
✅ Função de Diagnóstico de PI e DAR
✅ Clip crocodilo de design novo

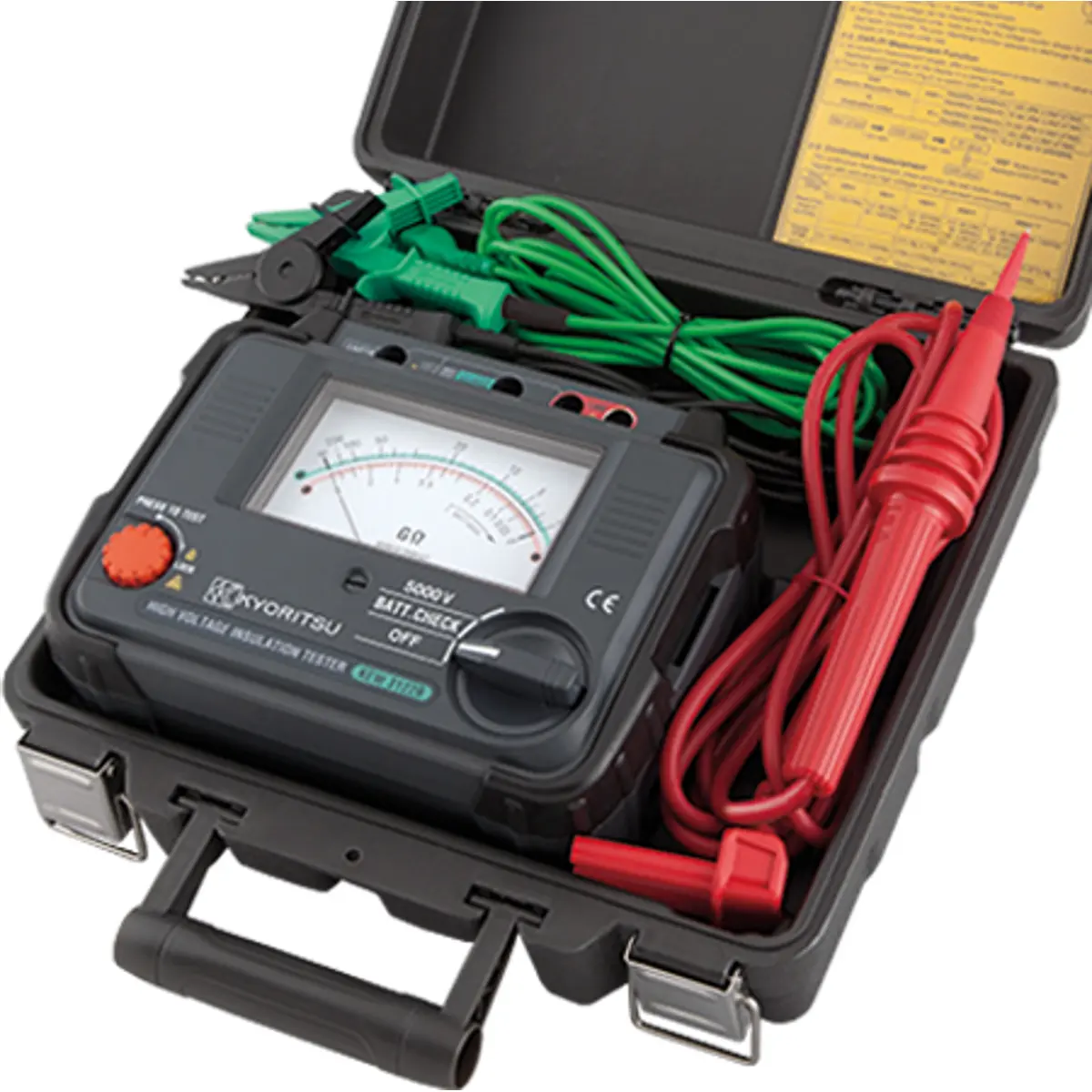

✅ Acompanha estojo rígido resistente
✅ Função de filtro reduz interferências de ruído para obtenção de medições estáveis

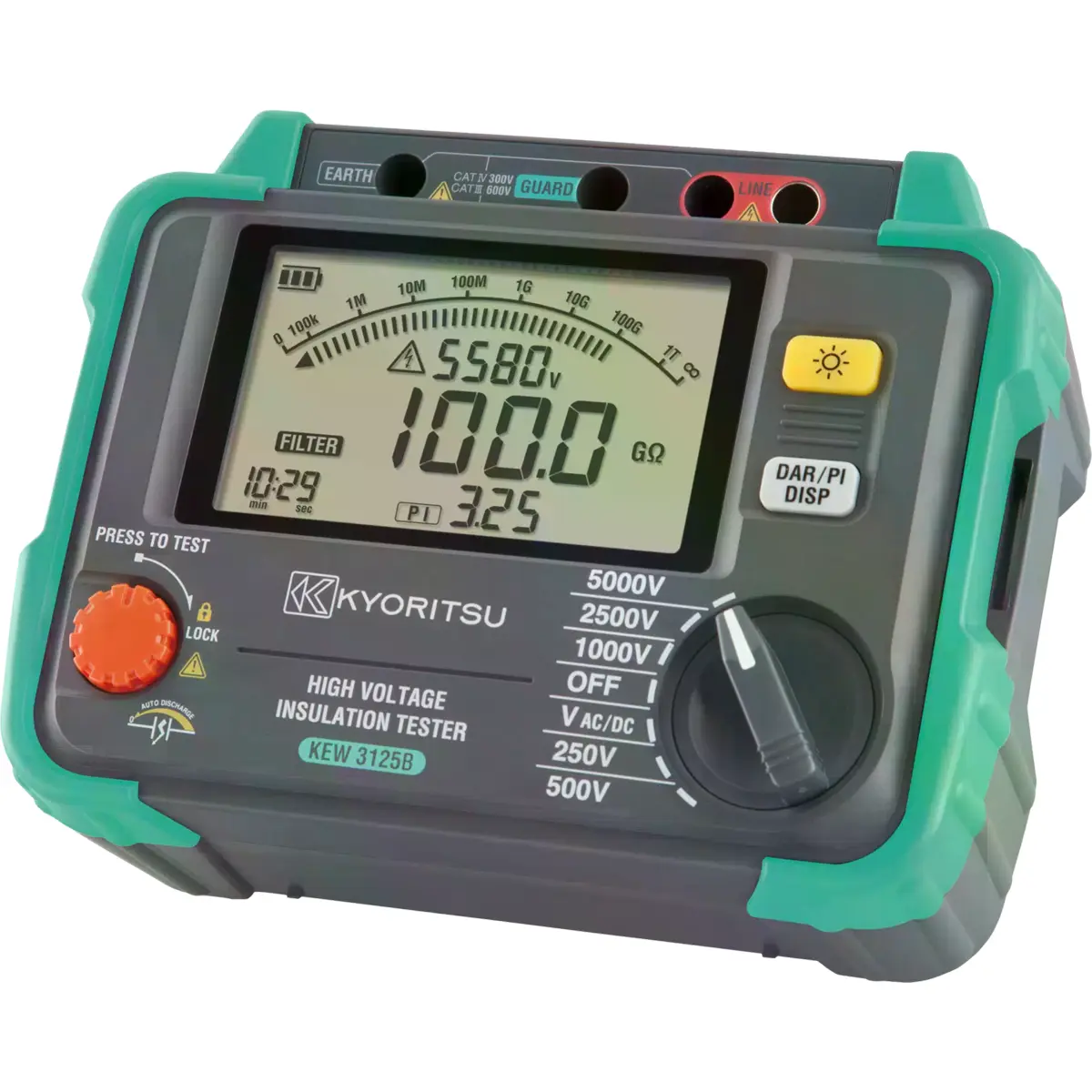

✅ Grande display com indicação de gráfico de barras e retroiluminação
✅ Aviso de tensão viva
✅ Norma de segurança IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V
Especificações Técnicas:
◾ Tensão de Teste de Resistência de Isolamento:
- 250V: Intervalo de medição 0,0 a 100,0MΩ, Precisão ±5% leitura ±3 dígitos
- 500V: Intervalo de medição 0,0 a 99,9MΩ, 80 a 1000MΩ, Precisão ±5% leitura ±3 dígitos
- 1000V: Intervalo de medição 0,0 a 99,9MΩ, 80 a 999MΩ, 0,80 a 2,00GΩ, Precisão ±5% leitura ±3 dígitos
- 2500V: Intervalo de medição 0,0 a 99,9MΩ, 80 a 999MΩ, 0,80 a 9,99GΩ, Precisão ±5% leitura ±3 dígitos
- 5000V: Intervalo de medição 0,0 a 99,9MΩ, 80 a 999MΩ, 0,80 a 9,99GΩ, 8,0 a 100,0GΩ, Precisão ±5% leitura ±3 dígitos, ±20% leitura (100GΩ ou mais)
◾ Corrente de Curto-Circuito:
- 1,5mA
◾ Corrente de Teste Nominal:
- 0,7 a 0,9mA com carga de 0,25MΩ
- 0,8 a 1mA com carga de 0,5MΩ
- 1 a 1,2mA com carga de 1MΩ
- 1 a 1,2mA com carga de 2,5MΩ
- 1mA a 1,2mA com carga de 5MΩ
◾ Corrente de Circuito Aberto:
- 250V: +10%, -10%
- 500V: +20%, -10%
- 1000V: +20%, -0%
- 2500V: +20%, -0%
- 5000V: +20%, -0%
◾ Intervalo de Medição:
- 30 a 600V AC (50/60Hz)
- ±30 a ±600V DC
◾ Precisão:
- ±2% leitura ±3 dígitos
◾ Normas Aplicáveis:
- IEC 61010-1, 61010-2-030 CAT Ⅳ 300V / CAT Ⅲ 600V Grau de poluição 2
- IEC 61010-031, IEC 61326-1, 2-2
◾ Fonte de Alimentação:
- DC12V: LR14/R14 × 8 unidades
◾ Dimensões:
- 177 (C) × 226 (L) × 100 (A) mm
- 300 (C) × 315 (L) × 125 (A) mm (Estojo de transporte [Rígido])
◾ Peso:
- Aproximadamente 1,9kg (incluindo baterias)
- Aproximadamente 4kg (incluindo acessórios)
