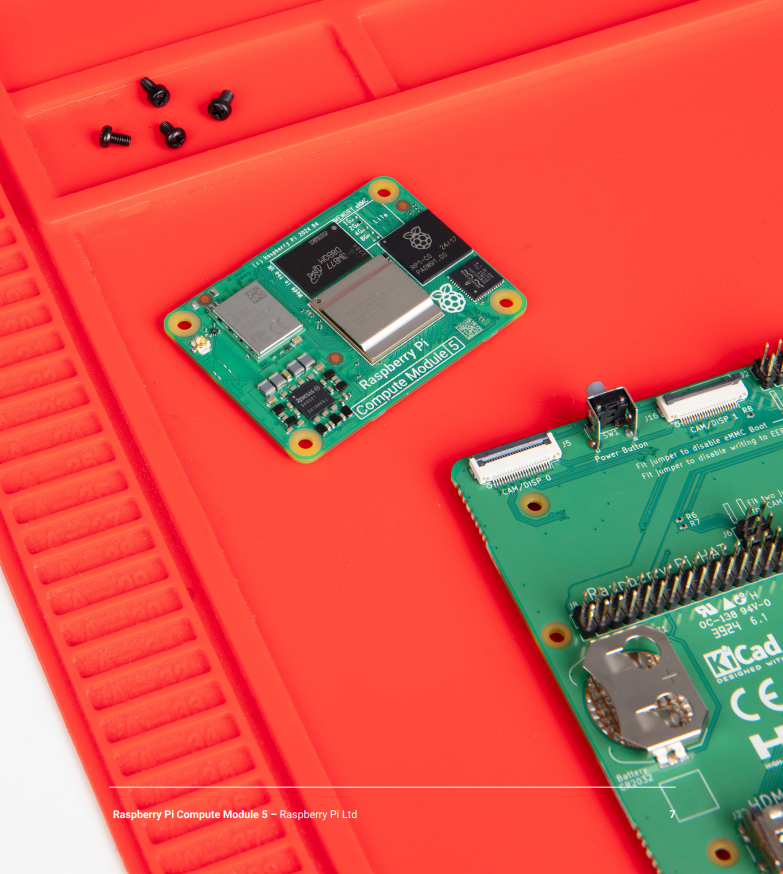

El Compute Module 5 ofrece la capacidad de la Pi 5 en un formato compacto para la integración en sistemas industriales, IoT, quioscos, automatización y dispositivos personalizados. La variante con 8 GB de memoria LPDDR4x y 64 GB de eMMC ofrece un rendimiento sólido y una amplia capacidad de almacenamiento para aplicaciones exigentes. En el centro se encuentra un procesador quad-core Arm Cortex-A76 a 2,4 GHz, gestionado por el controlador RP1 para el interfaceado de I/O, vídeo y periféricos.
El módulo incorpora interfaces modernas como PCIe Gen 2, dual HDMI 2.1, interfaces de cámaras, pantallas, múltiples controladores USB y la línea GPIO expuesta para la máxima flexibilidad. Este módulo es ideal para controlar completamente la carrier board, personalizando la conectividad, el tamaño y el layout, manteniendo la compatibilidad con el software de Raspberry Pi. En comparación con módulos anteriores, el CM5 aporta mejoras sustanciales de rendimiento, especialmente en tareas de computación, redes y multimedia.
PRINCIPALES CARACTERÍSTICAS
✅ 8 GB de memoria LPDDR4x para aplicaciones exigentes y multitarea
✅ 64 GB de almacenamiento eMMC integrado, estable y fiable
✅ Procesador quad-core Arm Cortex-A76 a 2,4 GHz, con alto rendimiento por vatio
✅ Interfaz PCIe 2.0 x1 para expansión con SSDs, interfaces de alta velocidad o aceleradores
✅ Salidas dual HDMI 4Kp60 para pantallas y uso multimedia avanzado
✅ Soporte completo para interfaces de vídeo, cámara, GPIO, I²C, SPI, UART, etc.
✅ Proyecto modular: ideal para soluciones embebidas e industriales, con placa base personalizable
✅ Compatible con el ecosistema de software de Raspberry Pi (sistemas operativos, drivers, herramientas)
ESPECIFICACIONES TÉCNICAS:
◾ SKU: SC1572 / CM5008064
◾ Procesador:

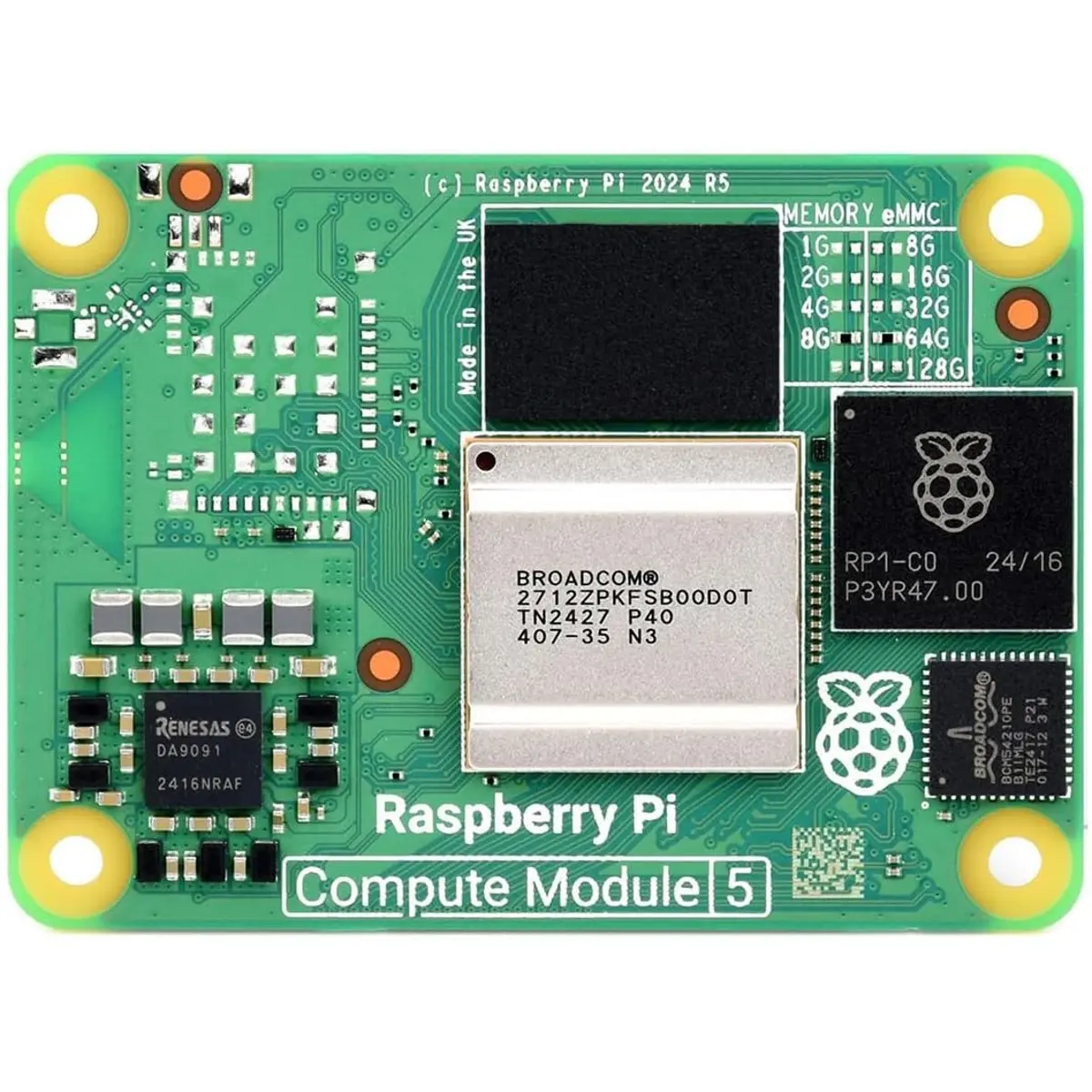

- Broadcom BCM2712
- CPU: Quad-core Arm Cortex-A76 (Armv8, 64-bit)
- Frecuencia: hasta 2,4 GHz
◾ Memoria y almacenamiento:
- RAM: 8 GB LPDDR4-4267 SDRAM con ECC

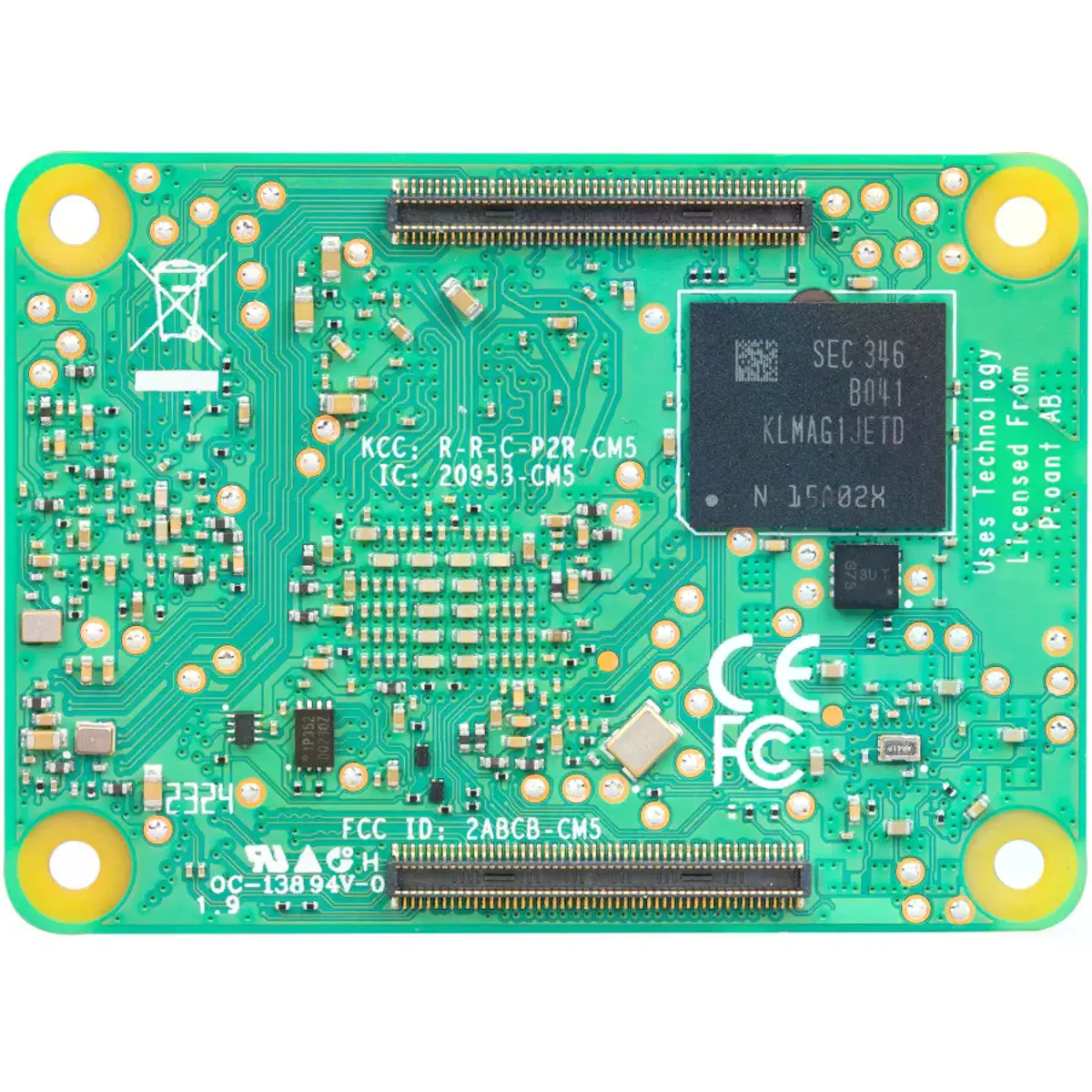

- Almacenamiento: 64 GB eMMC
◾ Conectividad:
- PHY de Gigabit Ethernet con soporte para IEEE 1588 (requiere un transceiver externo en la placa portadora)

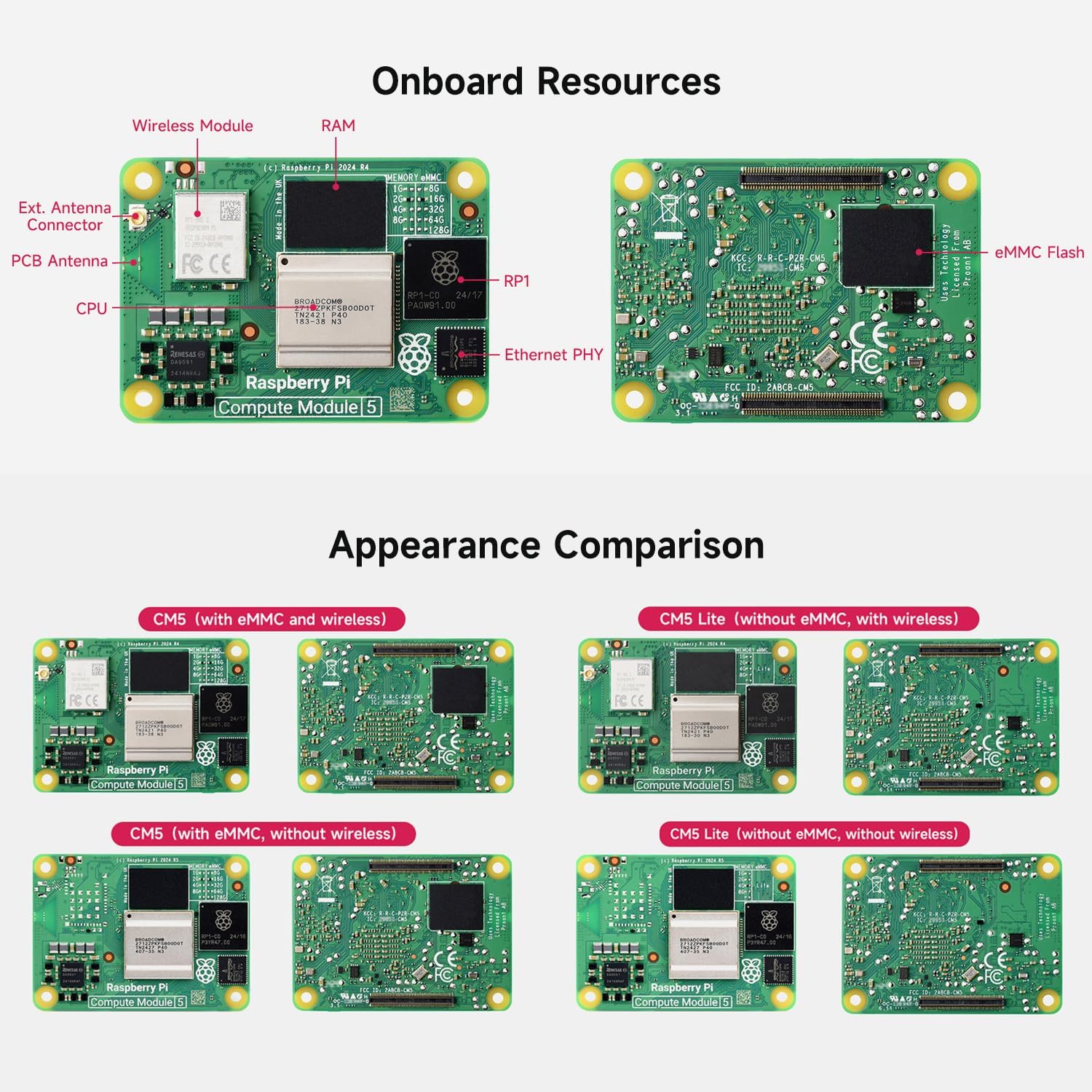

- Opciones para módulo de radio certificado con:
· Wi-Fi 2,4 GHz / 5 GHz (802.11 b/g/n/ac)
· Bluetooth 5.0 y BLE
· Conmutador electrónico para antena interna (PCB) o antena externa
- PCIe Gen 2 (x1 lane, 5 Gbps) para expansión de alta velocidad
- USB: 2 × USB 3.0 (simultáneos hasta 5 Gbps) + 1 × USB 2.0 (High Speed)
- Hasta 30 GPIOs configurables (1,8 V o 3,3 V), con soporte para:
· Hasta 5 × UART
· Hasta 5 × I²C
· Hasta 5 × SPI
· 1 × SDIO
· 1 × DPI (display RGB paralelo)
· 1 × I²S
· Hasta 4 × PWM
· Hasta 3 × GPCLK
◾ Vídeo:
- 2 × Hdmi 2.0 (hasta 4kp60 en ambas puertas simultáneamente)
- 2 × puertos mipi de 4 lanes, configurables como dsi (display) o csi-2 (cámara)
◾ Multimedia:
- Decodificación HEVC 4Kp60
- Gráficos OpenGL ES 3.1 y Vulkan 1.2
◾ Alimentación: entrada única +5 V (soporta USB Power Delivery hasta 5 A @ 5 V)
◾ Funcionamiento:
- Temperatura de funcionamiento: -20 °C a +85 °C
- Fiabilidad (MTBF en entorno benigno): 143 000 h (168 000 h para CM5 Lite)
