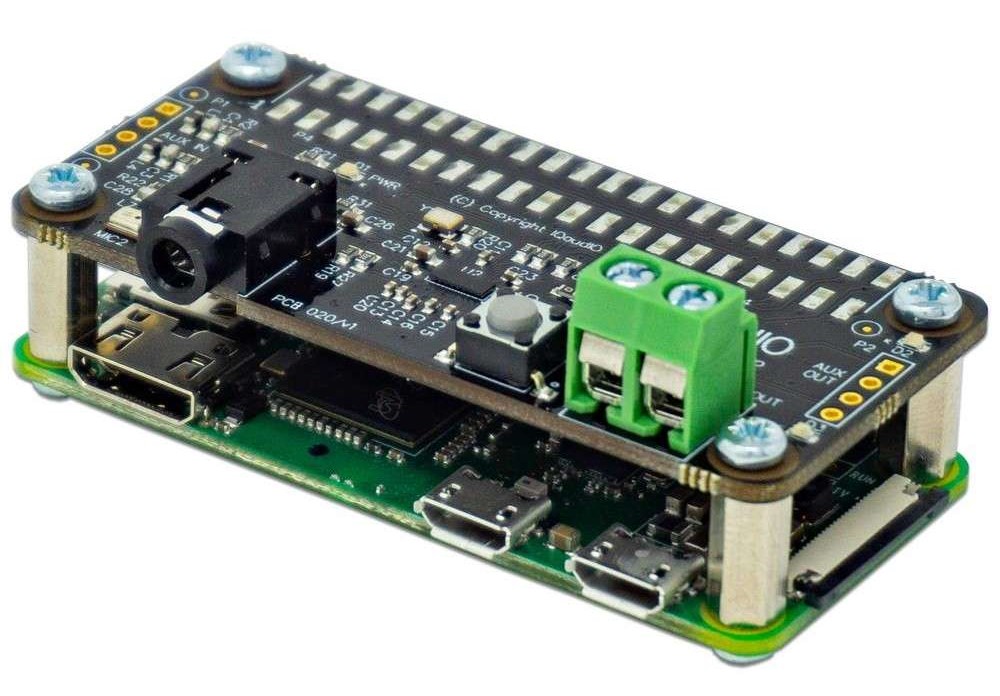

O IQaudio Codec Zero (que agora faz parte dos produtos Raspbery Pi) é uma placa de entrada/saída de áudio (HAT) com o tamanho do Raspberry Pi Zero, concebida para ligação direta a qualquer modelo Raspberry Pi com conector GPIO de 40 pinos. Baseia-se no circuito integrado de áudio DA7212 da Dialog Semiconductor, que permite a transmissão bidirecional de sinais de áudio digitais (I2S) entre o Raspberry Pi e os dispositivos conectados.
O Codec Zero integra um microfone MEMS e suporta uma vasta gama de dispositivos de entrada e saída, incluindo microfones mono electret externos, altifalantes mono de 1,2 W / 8 Ω e canais auxiliares estéreo através de pinos AUX IN e AUX OUT. O microfone MEMS é automaticamente desativado ao detetar a ligação de um microfone externo na entrada de 3,5 mm.
Não requer alimentação externa, sendo alimentado diretamente através do conector GPIO do Raspberry Pi. A instalação é simples, sem necessidade de soldaduras ou cabos adicionais.
Com LEDs programáveis (verde e vermelho) e um botão tátil (GPIO27), o Codec Zero é ideal para projetos de áudio embebido, como walkie-talkies, campainhas inteligentes, colunas com assistente de voz ou modificações criativas de rádios antigos.
PRINCIPAIS CARACTERÍSTICAS
◾ Compatível com todos os modelos Raspberry Pi com GPIO de 40 pinos
◾ Conversão de áudio digital bidirecional (I2S)
◾ Microfone MEMS integrado com deteção automática de microfone externo
◾ Ligação direta ao GPIO sem necessidade de cabos ou soldaduras

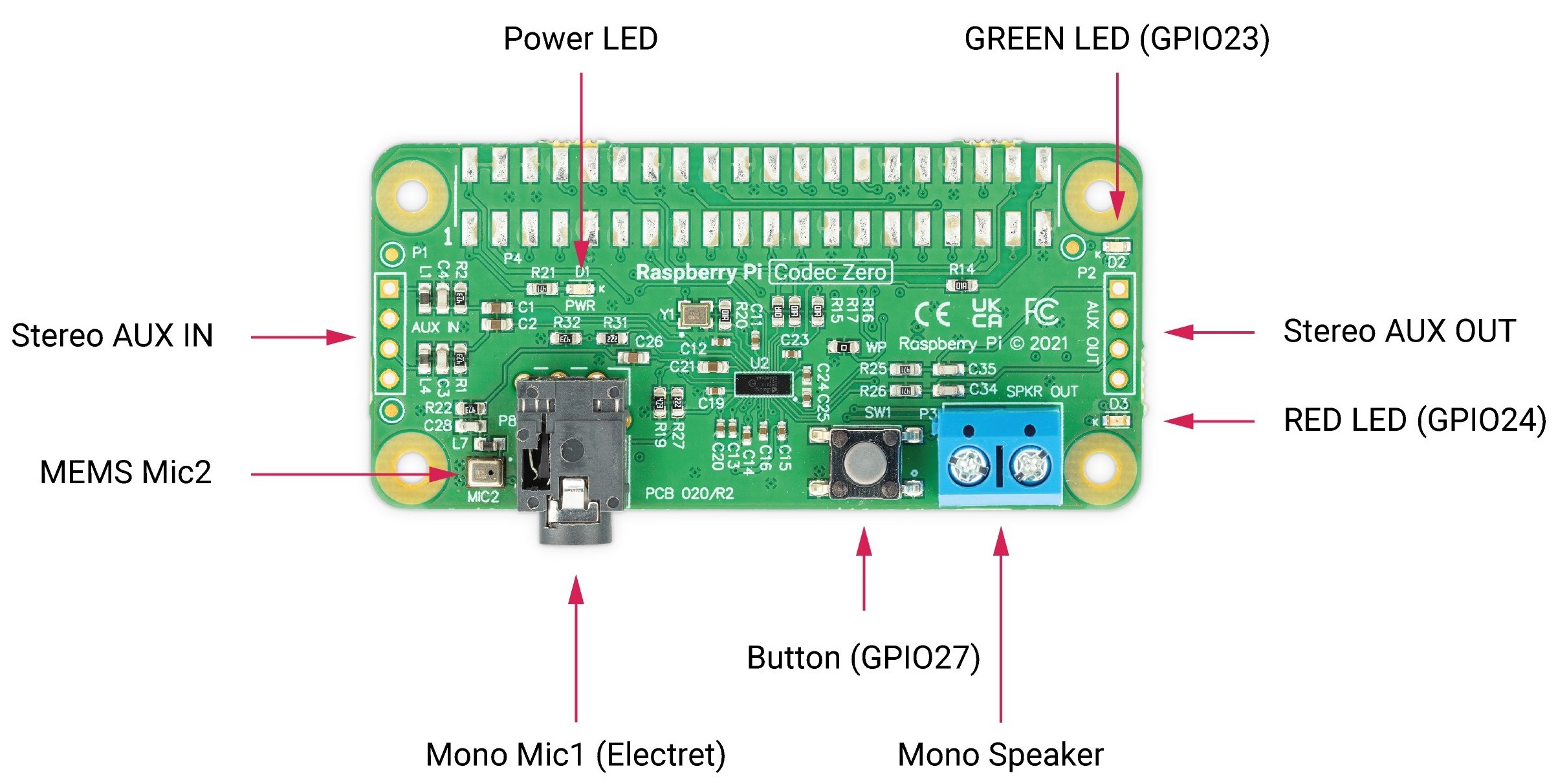

◾ LEDs programáveis (GPIO23 e GPIO24) e botão tátil (GPIO27) para interação com o utilizador
◾ EEPROM integrada com suporte para auto-configuração no sistema operativo Linux
◾ Suporte para entrada/saída estéreo auxiliar (AUX IN/OUT)
ESPECIFICAÇÕES
◾ Controlador de áudio: DA7212 (Dialog Semiconductor)
◾ Desempenho:
· Conversão de áudio de alta definição: 24 bits / 96 kHz
· Suporte para taxas de amostragem entre 8 kHz e 96 kHz
· Equalizador de 5 bandas e controlo automático de nível (ALC)
· Mistura analógica e digital flexível
◾ Alimentação:
· Fornecida através do GPIO de 40 pinos do Raspberry Pi
· Não requer fonte de alimentação externa
◾ Entradas/Saídas:
· Microfone MEMS integrado
· Entrada para microfone mono electret externo (jack 3,5 mm)
· Saída para altifalante mono de 1,2 W / 8 Ω (terminais de parafuso)
· Canais auxiliares de entrada e saída estéreo (AUX IN/OUT via pinos ou conectores RCA)
◾ Funcionalidades adicionais:
· LED de alimentação
· LEDs programáveis: verde (GPIO23) e vermelho (GPIO24)
· Botão tátil para entrada do utilizador (GPIO27)
· EEPROM com permissão de escrita para identificação automática do HAT
◾ Temperatura de funcionamento: 0 °C a 50 °C
◾ Formato: 65 mm × 31 mm
NOTAS:
◾ Embora o DA7212 seja estéreo, a placa está otimizada para aplicações mono na sua configuração "pronta a usar". No entanto, ela possui entrada e saída estéreo, através dos pinos auxiliares (AUX IN / AUX OUT).
◾ No final de 2020, a IQaudIO foi adquirida pela Raspberry Pi Foundation, e os seus produtos passaram a ser oficialmente integrados na gama Raspberry Pi, mantendo o mesmo design e desempenho que os tornaram reconhecidos entre entusiastas e integradores de áudio digital.

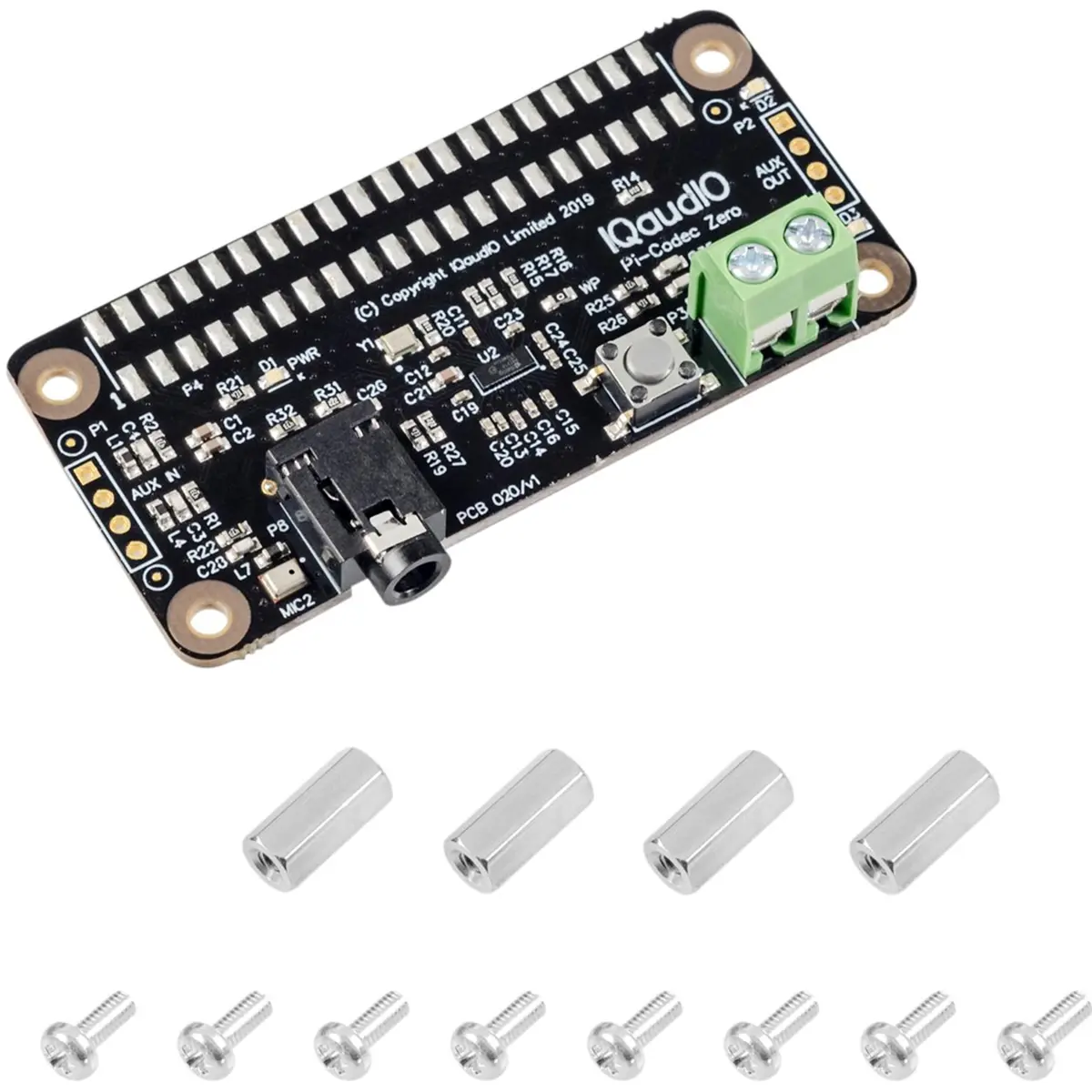

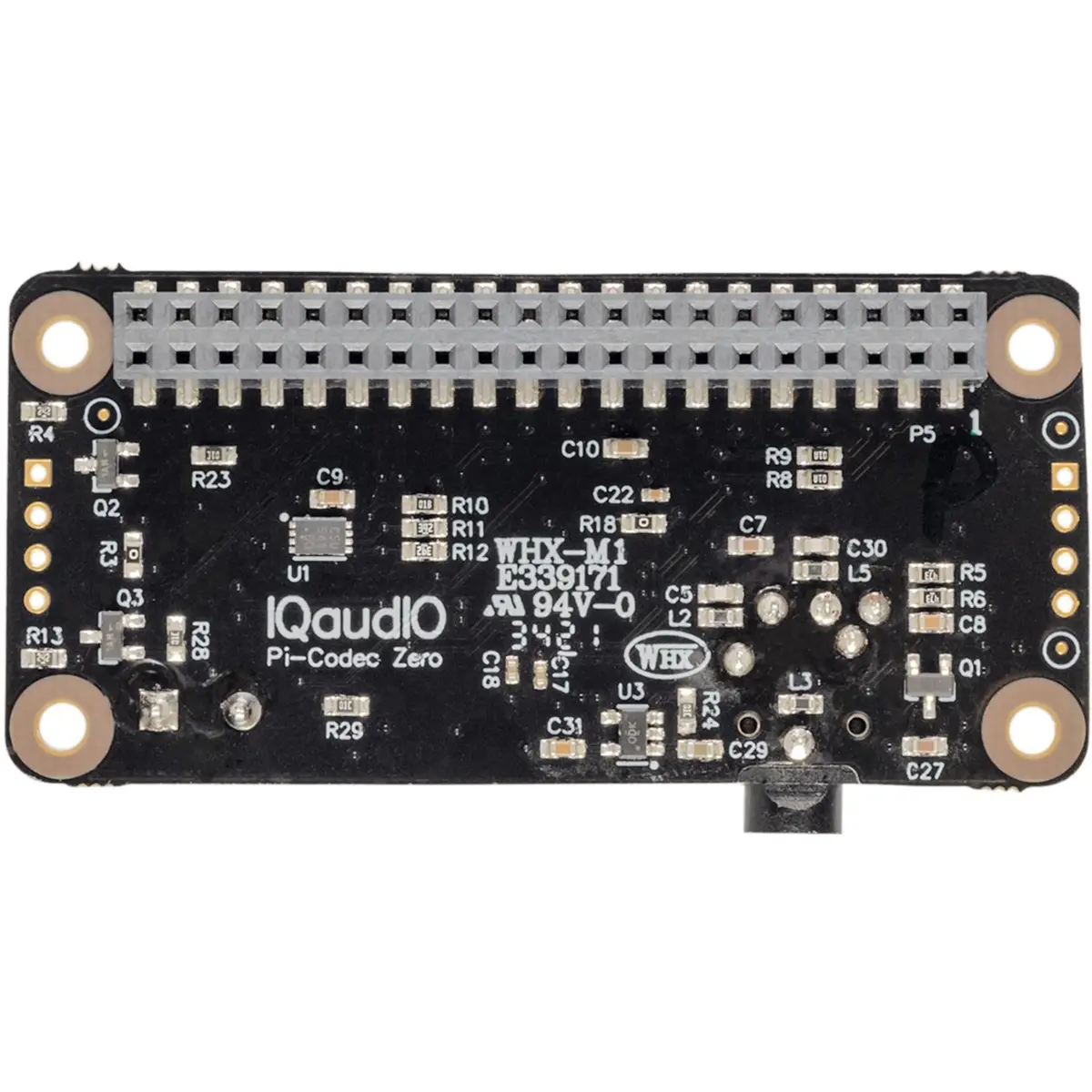

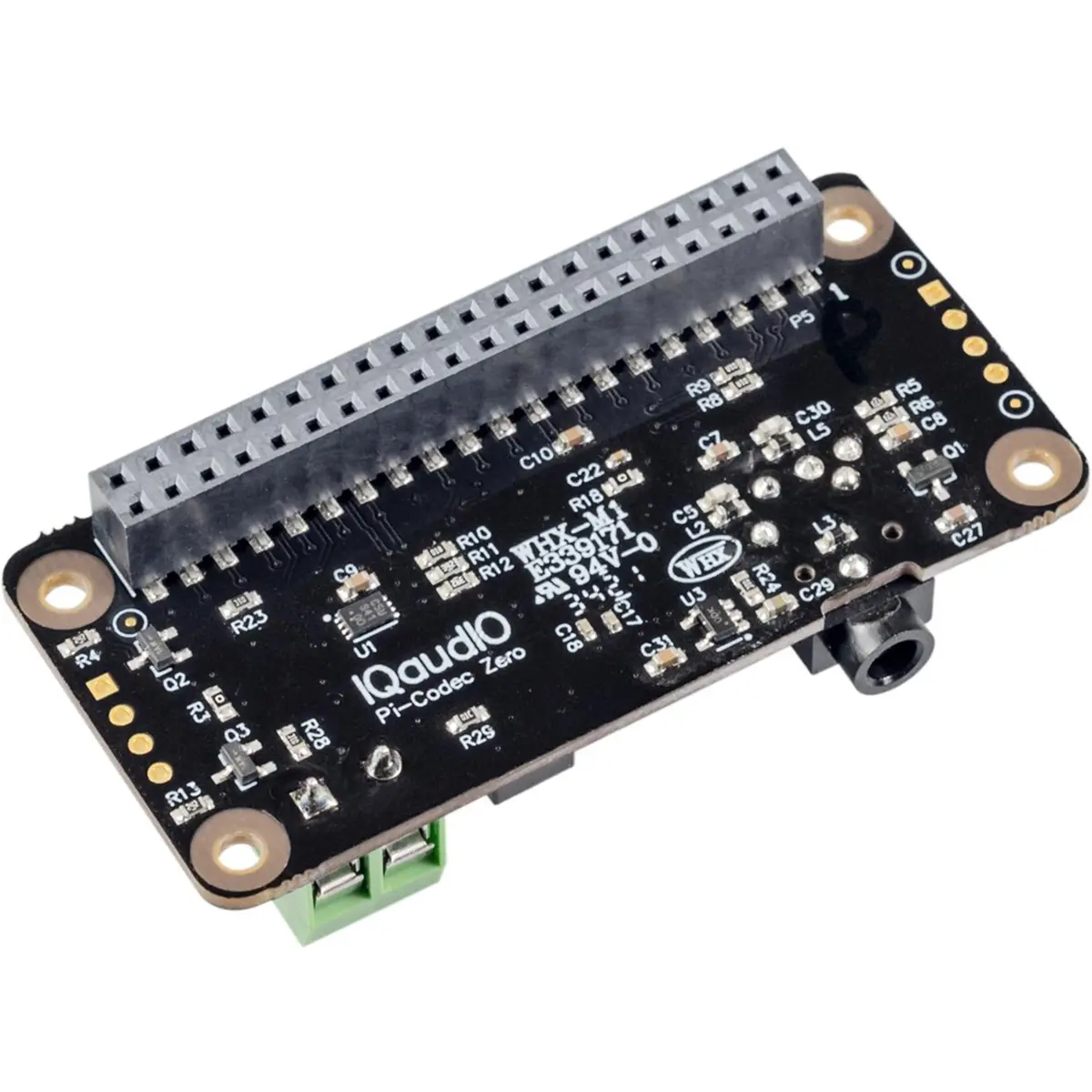

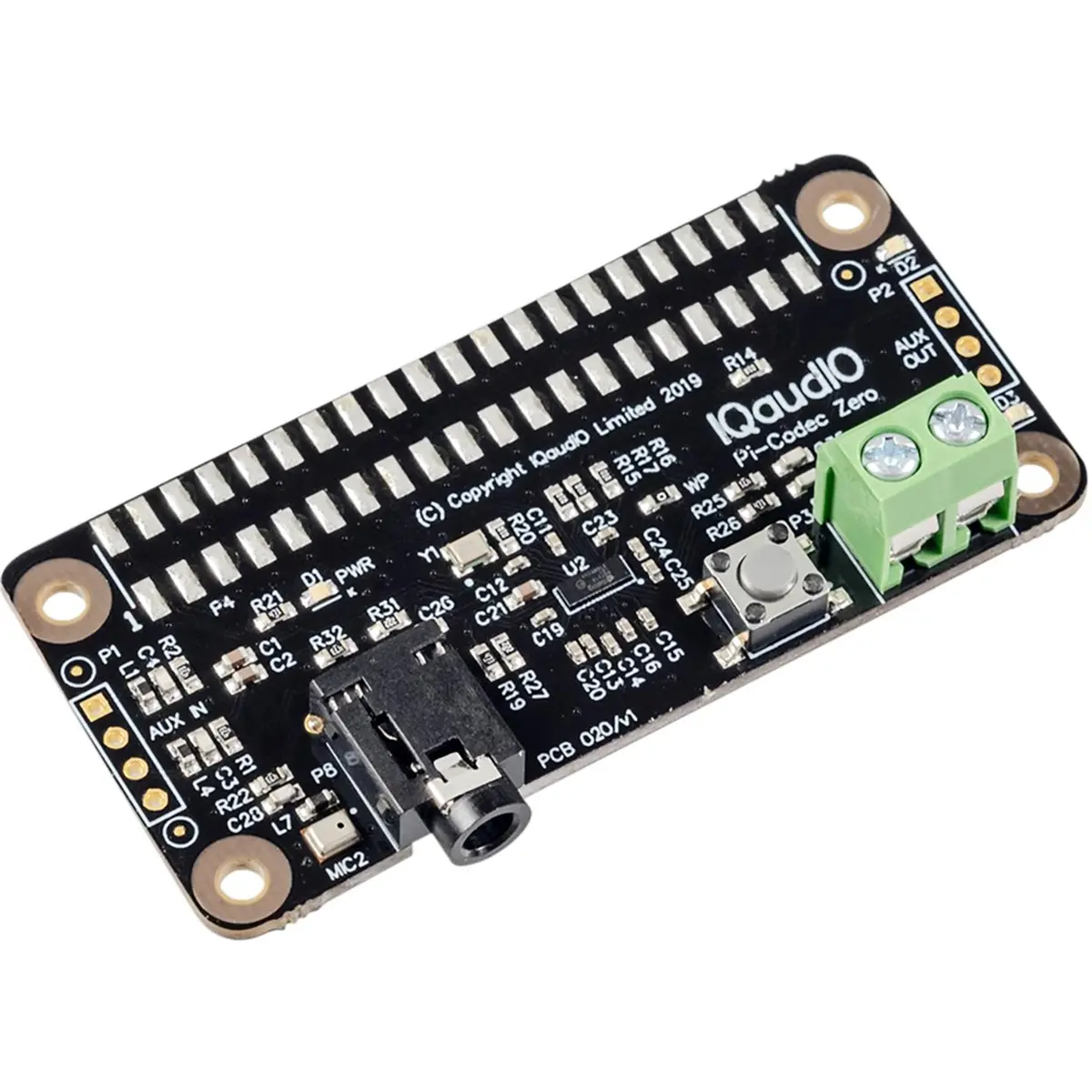

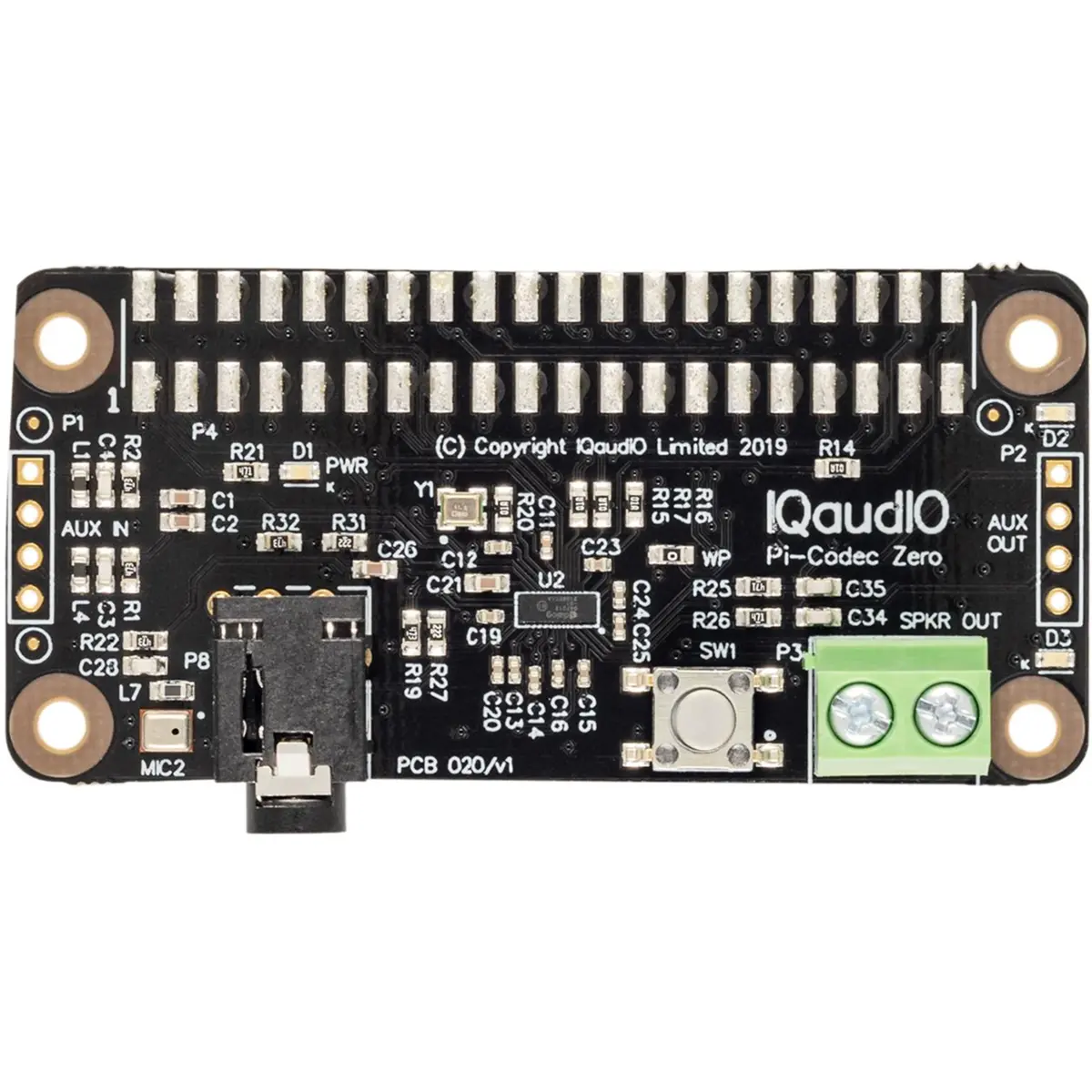

◾ Os modelos produzidos antes da aquisição têm PCB preta, enquanto os mais recentes já apresentam a característica PCB verde da Raspberry Pi.
▶ Anúncio da Raspberry Pi Foundation sobre a aquisição da IQaudio▶ IQaudio Product Guide (PDF)▶ Product Brief (PDF)▶ Informação adicional (no site da Raspberry Pi)
▶ Documentação das placas de Áudio da Raspberry Pi
