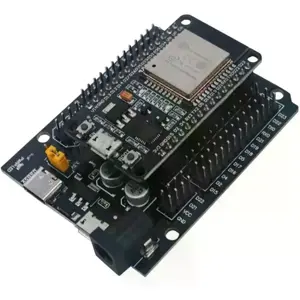

Placa base de expansión para módulos ESP32 de 30 pines (compatible con ESP32-WROOM-32 / ESP32-DevKitC), que facilita la conexión de sensores, módulos y componentes externos, eliminando la necesidad de placa de pruebas (protoboard) y haciendo los proyectos más organizados y seguros. La placa ofrece la duplicación de los pines del ESP32, entrada de alimentación externa mediante conector DC de barril, alimentación a través del puerto Micro USB o del puerto USB Tipo-C, regulador de tensión integrado y un jumper de selección de la tensión de salida, garantizando versatilidad y compatibilidad con diferentes fuentes de energía. Está indicada para proyectos de automatización, IoT, robótica y desarrollo con ESP32.
PRINCIPALES CARACTERÍSTICAS
- Duplicación de los pines del módulo ESP32, facilitando la conexión simultánea de múltiples sensores, módulos y periféricos
- Entrada de alimentación externa mediante conector DC de barril
- Dos opciones de alimentación por USB: puerto Micro USB y puerto USB Tipo-C
- Jumper de selección de tensión de salida, junto al encabezado GND / 5V / 3,3V
- Regulador de tensión integrado
- LED indicador de alimentación ("PWR LED")
- Ofrece salidas de tensión para alimentar componentes externos
ESPECIFICACIONES
- Compatibilidad
- Módulo compatible: ESP32-WROOM-32
- Compatible con módulos ESP32 de 30 pines (p. ej.: DevKitC-32)
- Alimentación
- Conector DC de barril: 6,5V a 16V
- Puerto USB Tipo-C: 5V
- Puerto Micro USB: 5V
- Jumper de selección de tensión de salida (posiciones 5V / 3,3V)
- Salidas
- Encabezado de pines: GND, 5V, 3,3V
- Salidas de 3,3V, 5V y Vin disponibles
- Indicadores
- LED de alimentación ("PWR LED")
- Dimensiones
CONTENIDO DEL PAQUETE
- Placa de expansión para módulo ESP32 30 pines ×1
NOTAS
- Confirmar que el ancho y la disposición de pines del módulo ESP32 que se va a utilizar corresponden a los de la placa de expansión antes de la compra.
- Comprobar la posición del jumper de selección de tensión antes de conectar sensores o módulos externos, para evitar alimentarlos con una tensión incorrecta.
