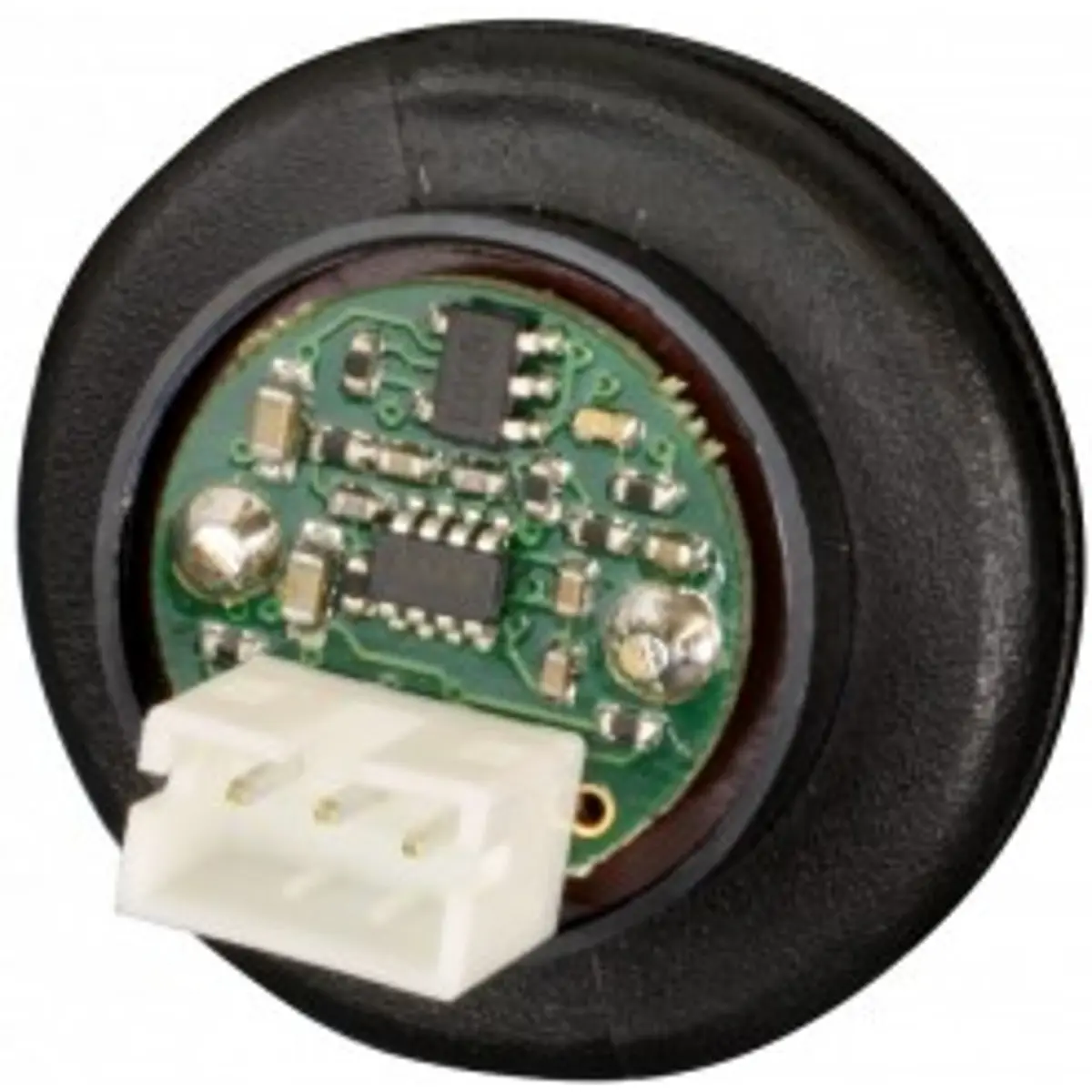

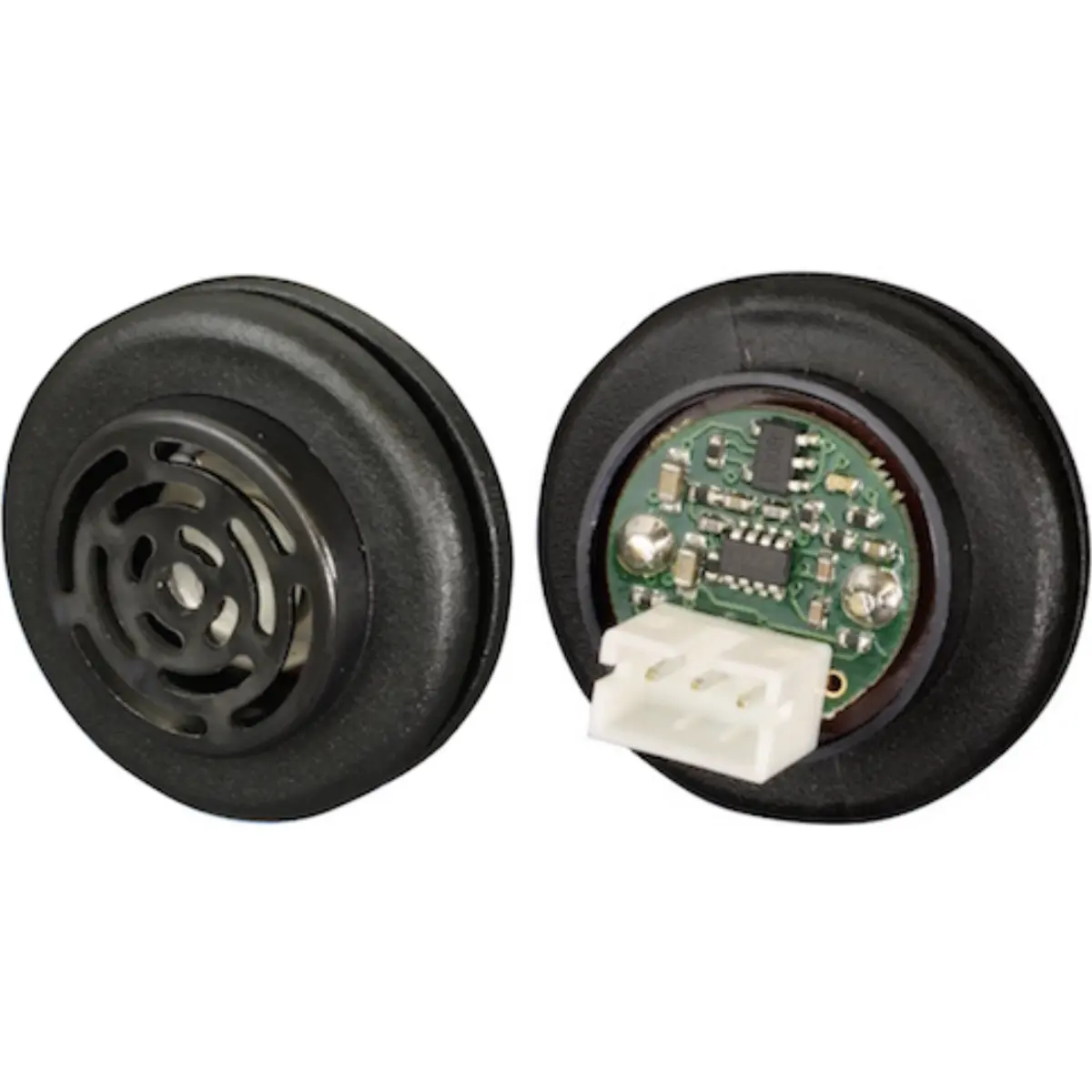

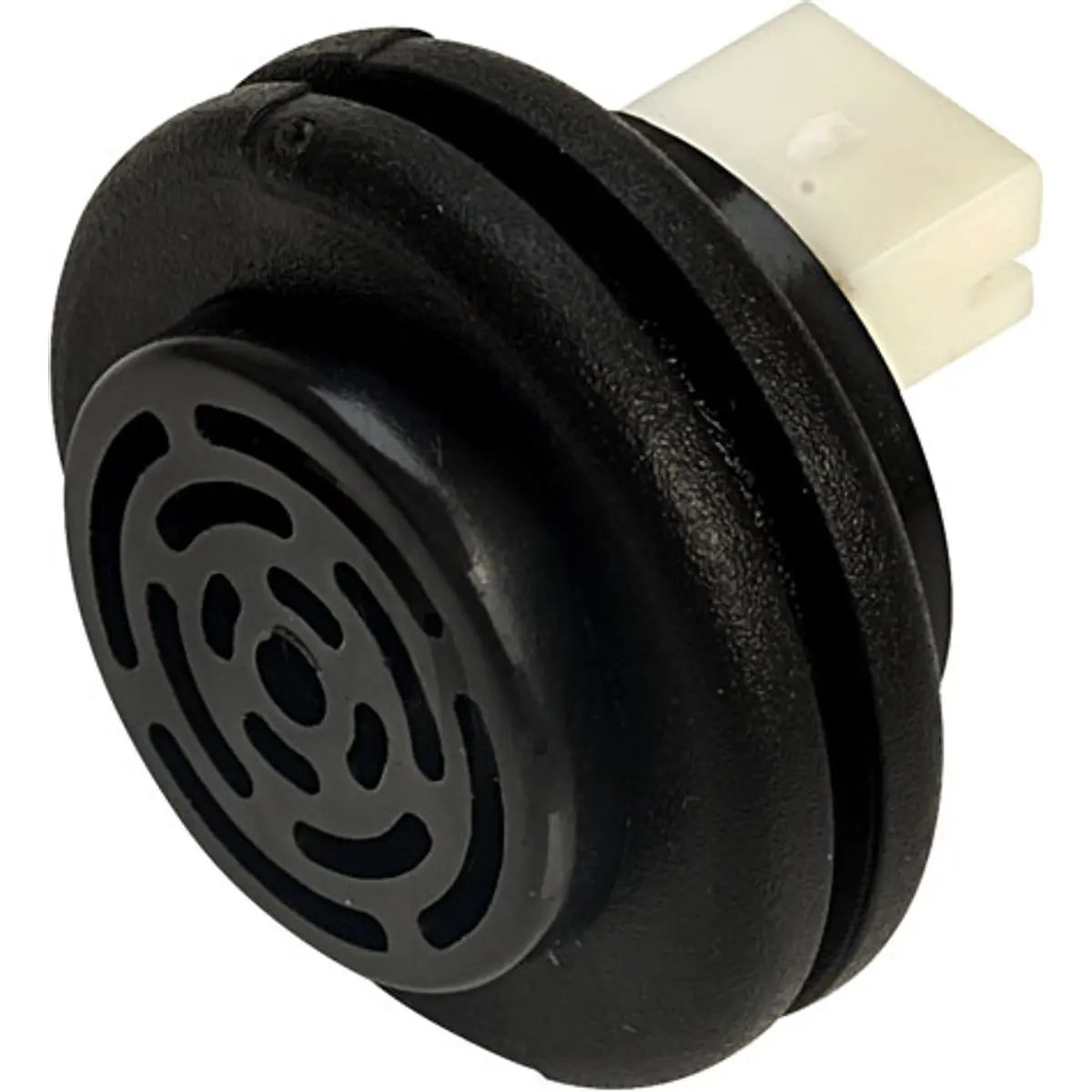

Sensor ultrassónico compacto, mas com desempenho impressionante, com um único transdutor. O SRF01 Ultrasonic Range Finder utiliza a tecnologia AutoTune de 2ª geração da Devantech, que permite uma medição de distância de até 6 metros (19,7'), chegando a zero, tudo num módulo de sonar com um único transdutor.
Pode conectar até 16 módulos SRF01 a uma única linha de microcontrolador, utilizando um protocolo simples de rede TTL serial (tolerante a 3,3~5V), composto por um "Break", um endereço de sensor de 2 bytes e o comando. O SRF01 no endereço indicado responderá de forma apropriada (consulte os recursos).
Existem dois modos de operação disponíveis ao utilizar o SRF01. O modo padrão é o "Modo Avançado", que permite medições até o transdutor (0cm). Isto exige que o SRF01 faça 5 leituras até uma gama de 30cm ou mais e defina um bit interno de calibração. O "Modo Padrão" não requer essa rotina de calibração, mas reduz a gama efetiva para 18cm a 6m (7" a 19,7").
Para facilitar a instalação, é fornecido um anel de borracha para montar o SRF01, que pode fixar o sensor em um painel de no máximo 1,7mm (0,067") de espessura.
Fornecido com Anel de Montagem.
Cabo JST de 3 pinos não incluído.
Especificações
- Tensão: 3,3V a 12V
- Corrente: 25mA durante a medição, 11mA em standby, 55uA em modo de espera
- Frequência: 40KHz
- Gama de medição:
- 18cm (7") a 600cm (236") (especificação industrial, sem calibração necessária)
- 0cm a 600cm (236") (especificação hobby após auto-calibração)
- Conexão: Barramento serial de 1 pino a 9600 baud
- Até 16 SRF01 conectados a um único pino do seu controlador
- Unidades: Gama reportada em cm ou polegadas
- Peso: 2,7g
