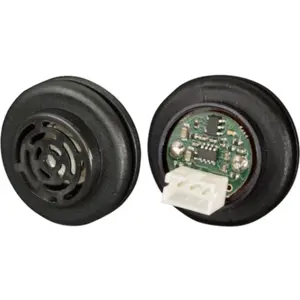

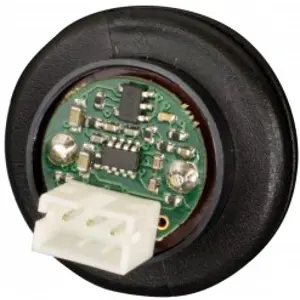

Sensor ultrasónico compacto, pero con un rendimiento impresionante, con un único transductor. El SRF01 Ultrasonic Range Finder utiliza la tecnología AutoTune de 2ª generación de Devantech, que permite una medición de distancia de hasta 6 metros (19,7'), llegando a cero, todo en un módulo de sonar con un único transductor.
Puede conectar hasta 16 módulos SRF01 a una única línea de microcontrolador, utilizando un protocolo de red TTL serial sencillo (tolerante a 3,3~5V), compuesto por un "Break", una dirección de sensor de 2 bytes y el comando. El SRF01 en la dirección indicada responderá de forma apropiada (consulte los recursos).
Hay dos modos de funcionamiento disponibles al utilizar el SRF01. El modo estándar es el "Modo Avanzado", que permite mediciones hasta el transductor (0cm). Esto exige que el SRF01 haga 5 lecturas hasta un rango de 30cm o más y defina un bit interno de calibración. El "Modo Estándar" no requiere esta rutina de calibración, pero reduce el rango efectivo a 18cm a 6m (7" a 19,7").
Para facilitar la instalación, se incluye un anillo de goma para montar el SRF01, que puede fijar el sensor en un panel de un grosor máximo de 1,7mm (0,067").
Suministrado con anillo de montaje.
Cable JST de 3 pines no incluido.
Especificaciones
- Tensión: 3,3V a 12V
- Corriente: 25mA durante la medición, 11mA en modo de espera, 55uA en modo de espera
- Frecuencia: 40KHz
- Rango de medición:
- 18cm (7") a 600cm (236") (especificación industrial, sin necesidad de calibración)
- 0cm a 600cm (236") (especificación hobby tras auto-calibración)
- Conexión: bus serial de 1 pin a 9600 baud
- Hasta 16 SRF01 conectados a un único pin de su controlador
- Unidades: rango comunicado en cm o pulgadas
- Peso: 2,7g
