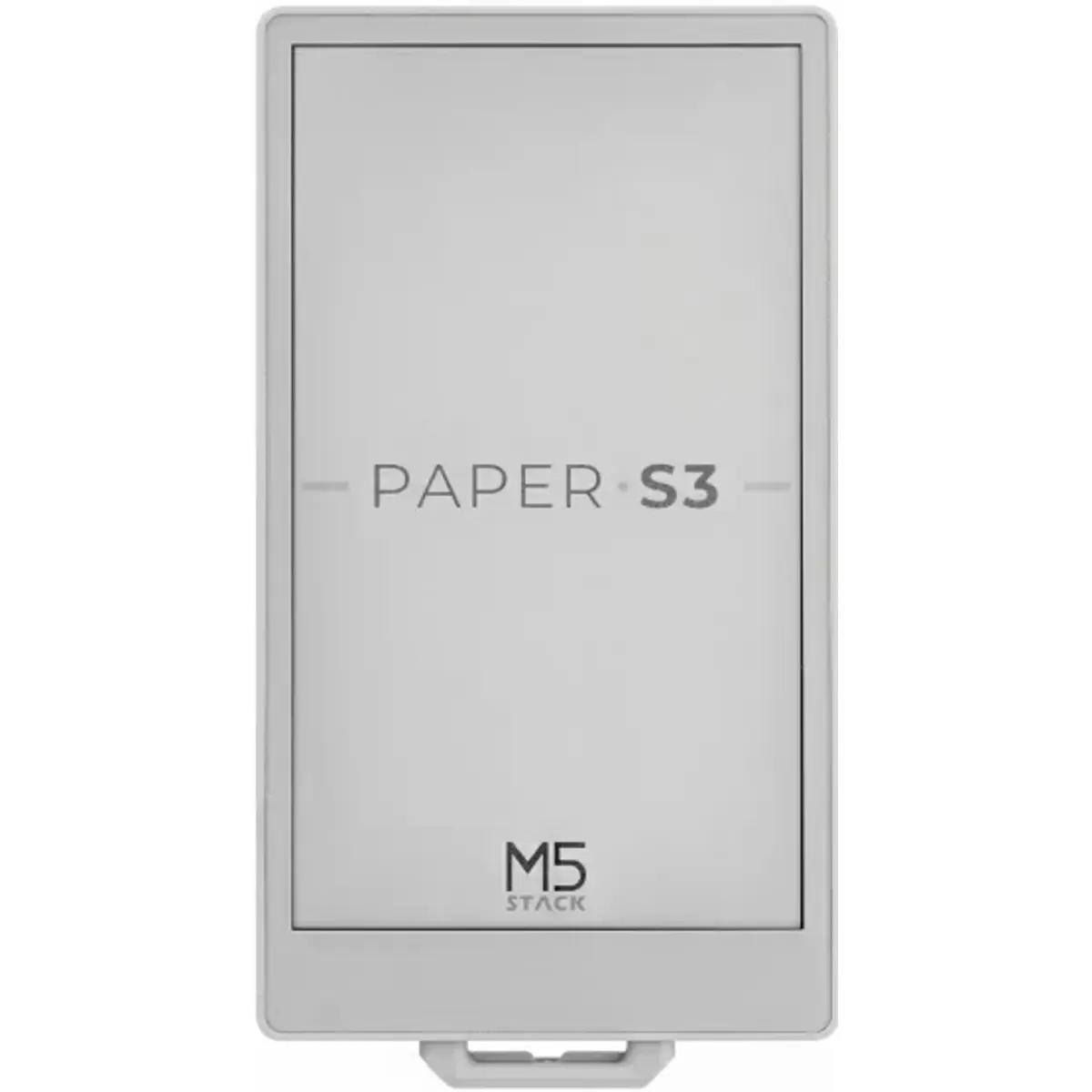

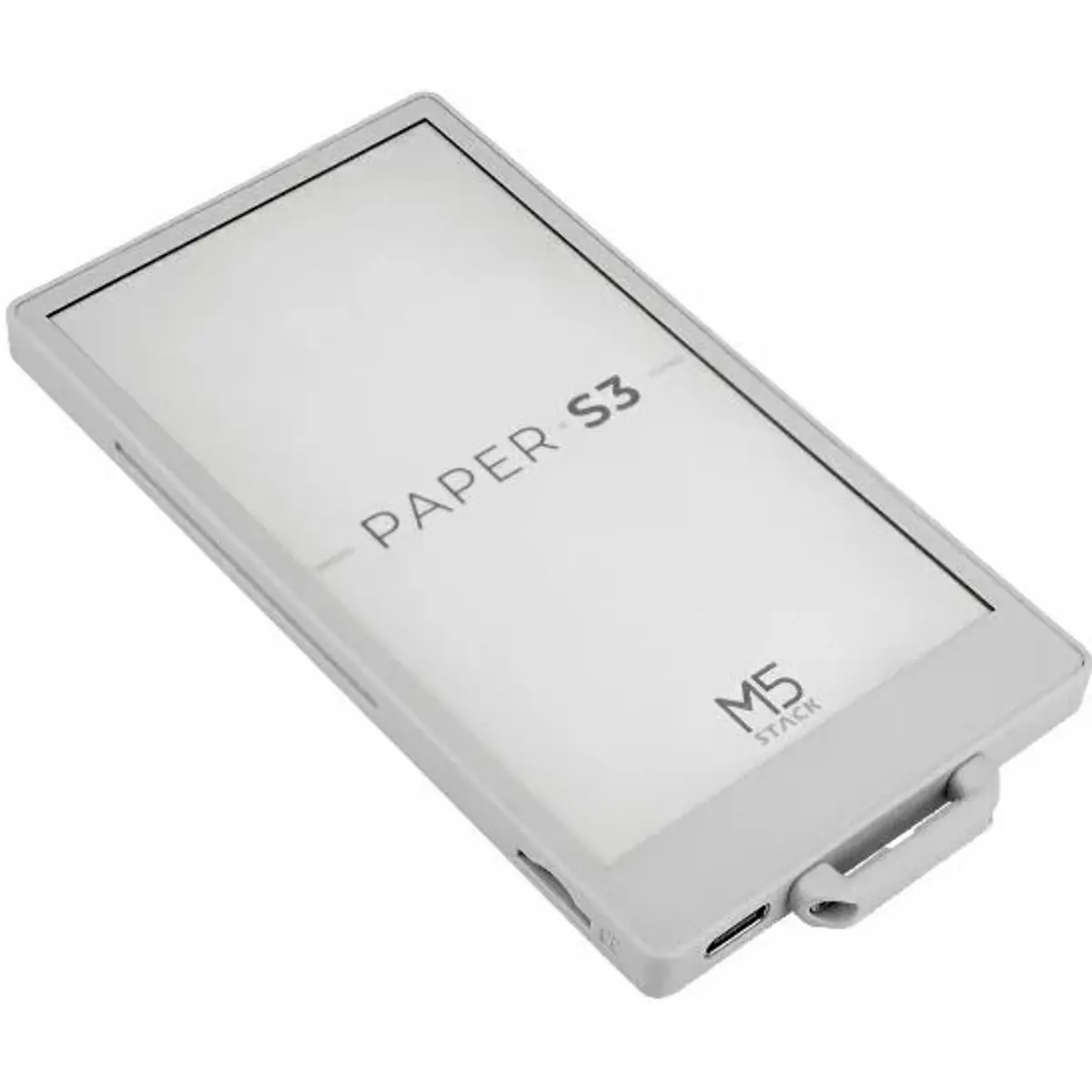

O PaperS3 é um dispositivo controlador de ecrã e-ink de baixo consumo e com funcionalidade tátil, desenvolvido pela M5Stack. Utiliza o microcontrolador ESP32-S3 e possui um ecrã e-ink de 4,7 polegadas com uma resolução de 540×960, suportando 16 níveis de escala de cinzento. Está equipado com um painel tátil capacitivo GT911, permitindo toque de dois pontos e diversas operações por gestos. Em comparação com versões anteriores, o PaperS3 adota um design de ecrã completo, oferecendo uma melhor experiência de leitura, baixo consumo de energia e retenção de imagem mesmo sem alimentação.
O dispositivo integra um sensor giroscópio, buzina e botões físicos, permitindo interações como ativação por movimento e operações de ligar/desligar. Para armazenamento, o PaperS3 inclui um slot MicroSD e o chip ESP32-S3R8 com 8MB de PSRAM, além de um chip de memória flash externa de 16MB para maior capacidade e velocidade de acesso. A bateria de lítio integrada de 1800mAh suporta carregamento e, em conjunto com o RTC BM8563, permite funções de suspensão e ativação, proporcionando uma longa autonomia. Possui também um circuito de deteção de bateria para monitorização em tempo real.

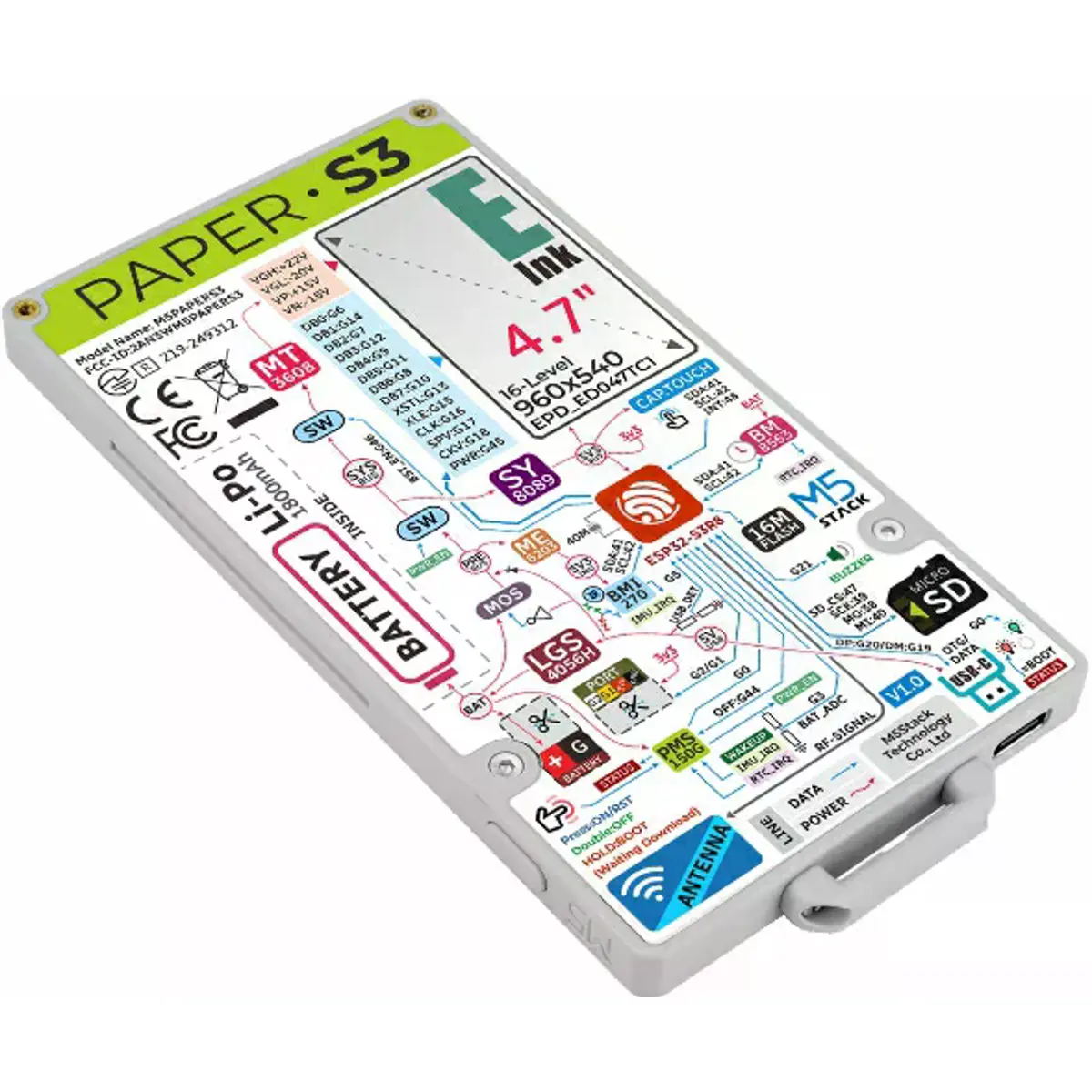

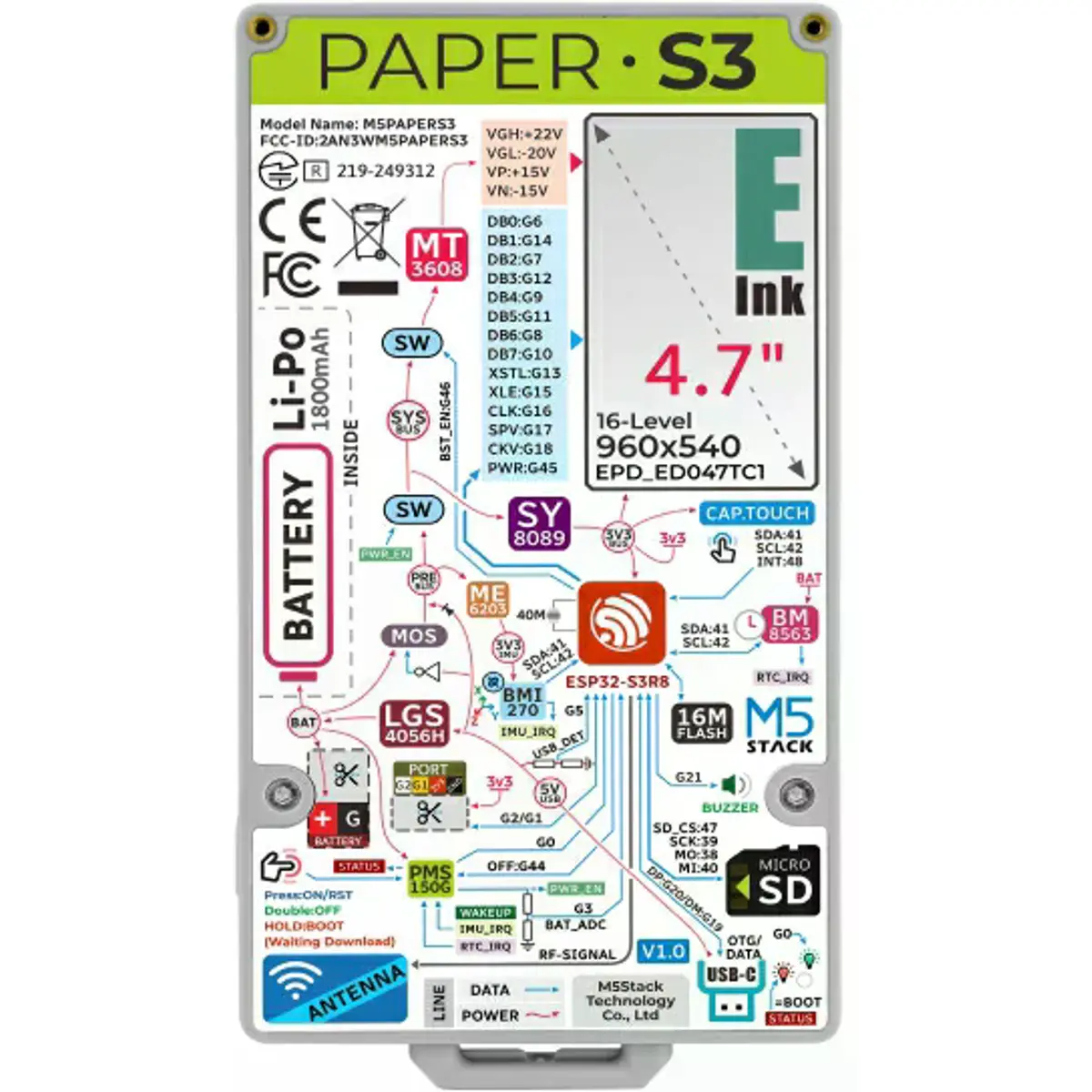

Na parte traseira, conta com uma interface periférica aberta HC1.25-4P para expansão de sensores e dispositivos, aumentando as possibilidades de desenvolvimento. O suporte para funcionalidade OTG possibilita a conexão e troca de dados com dispositivos externos. A antena foi otimizada para melhor desempenho e estabilidade do sinal. O design inclui um gancho para fácil transporte e fixação, tornando o dispositivo mais prático e versátil. Além disso, o PaperS3 é mais leve e fino do que os modelos anteriores.
O PaperS3 é ideal para aplicações de exibição e interação de baixo consumo, como monitorização IoT, casas inteligentes, monitorização ambiental, saúde, etiquetas eletrónicas e registo de dados.
Características
- Controlador principal ESP32-S3R8
- Giroscópio, buzina e botão físico integrados
- 8MB de PSRAM e 16MB de Flash externa
- Ecrã E-Ink tátil de 4,7" com resolução de 540×960
- Bateria de lítio de 1800mAh
- Chip RTC para suspensão e ativação
- Baixo consumo de energia
- Plataformas de desenvolvimento compatíveis:
- UIFlow 2.0
- Arduino IDE
- ESP-IDF
- Platform.IO
Especificações Técnicas
- SoC: ESP32S3R8, Processador Dual-Core Xtensa® 32-bit LX7, 240MHz, Wi-Fi 2.4GHz
- PSRAM: 8MB
- Flash: 16MB de memória flash externa
- Armazenamento: Suporte para cartão MicroSD
- Ecrã: E-Ink tátil de 4,7" (EPD_ED047TC1)
- Resolução: 960x540 pixels
- 16 níveis de escala de cinzento
- Função Tátil: Suporte para toque de dois pontos e gestos (GT911)
- Sensores: Giroscópio BMI270 @ Endereço 0x68
- Funções USB: OTG/CDC/MSC/Flash de firmware
- Entrada de Alimentação: 5V@500mA
- Interface Periférica: HY1.25-4P (3V3+GND+2xGPIO) para expansão de sensores e dispositivos
- Bateria: 3.7V@1800mAh @ Chip de carregamento LGS4056H
- Conector de Bateria: SMT-HDR 1.25-2P
- Corrente de Carregamento: 5V@176mA
- Gestão de Energia: PMS150G (controlo de ligar/desligar e transferência de programas)
- RTC: BM8563 @ Endereço 0x51
- Botões: 1 botão físico (controlo do dispositivo, ligar/desligar, reset, modo de download)
- Buzina: Buzina passiva integrada
- Wi-Fi: Alcance de 111 metros (espaço aberto, antena a 90° em relação ao solo)
- Consumo de Energia:
- Modo de baixo consumo: DC 4.2V / 9.28µA (desligado, giroscópio em modo de baixa potência)
- Modo de espera: DC 4.2V / 949.58µA (desligado, giroscópio ativo)
- Modo de operação: DC 4.2V / 154.02mA (ligado)
- Temperatura de Operação: 0-40°C
- Dimensões do Produto: 121.5 × 67.7 × 7.7 mm
- Dimensões da Embalagem: 133 × 76 × 19 mm
- Peso Líquido: 89.3g
- Peso Bruto: 112.9g
