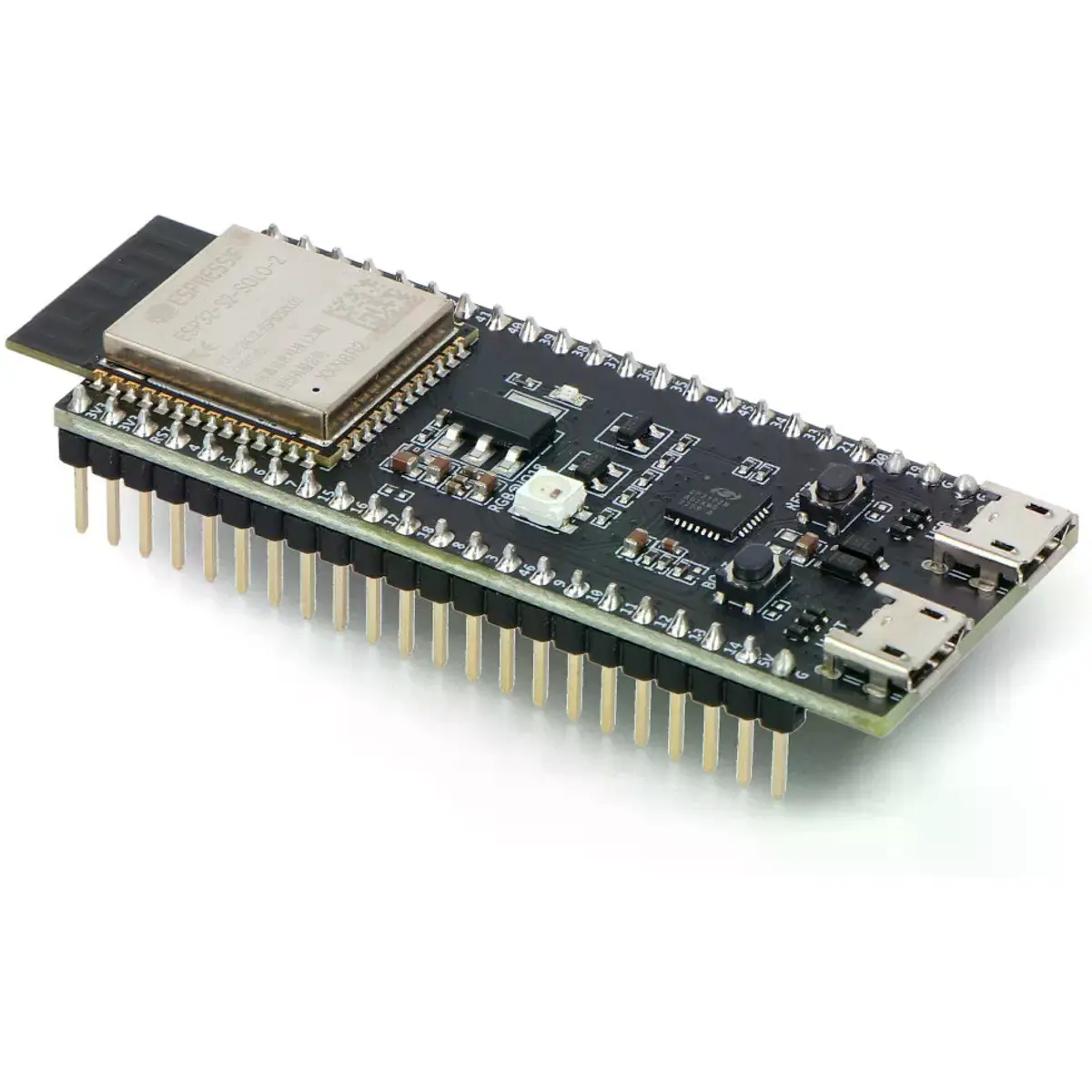

Placa de desarrollo ESP32-S2-DevKitC-1-N8R2, basada en el sistema ESP32-S2-SOLO-2U. Permite comunicación WiFi inalámbrica en la banda de 2,4 GHz. Dispone de 8 MB de memoria Flash, 2 MB de memoria PSRAM, 320 kB de memoria SRAM (incluyendo 16 kB de memoria RTC) y 128 kB de memoria ROM. El módulo incluye pines configurables (GPIO).
Principales características:
- Funcionalidad WiFi completa, que facilita el desarrollo de aplicaciones IoT.
- Conectores de pines para una conexión sencilla de periféricos.
- Flexibilidad de montaje en placa prototipo.
- LED indicador de alimentación 3,3 V.
- Puente USB-UART con transferencia de datos de hasta 3 Mbps.
- Puerto USB ESP32-S2 para alimentación y programación.
- Botones Reset y Boot para reinicialización y modo de descarga de software.
- LED RGB para efectos visuales programables.
- Estabilizador de tensión 5V a 3,3V para una alimentación fiable.
- Compatible con ESP-IDF, que permite un arranque rápido en aplicaciones IoT.
Especificaciones técnicas:
- Chip: ESP32-S2-SOLO-2U
- Procesador: Single-Core 32-bit Xtensa
- Reloj: hasta 240 MHz
- Comunicación inalámbrica: WiFi 4
- Estándar WiFi: IEEE 802.11 a/b/g/n
- Banda: 2,4 GHz
- Memoria SRAM: 320 kB (incluyendo 16 kB de memoria RTC)
- Memoria PSRAM: 2 MB
- Memoria ROM: 128 kB
- Memoria Flash: 8 MB
- Interfaz:
- 43x GPIO
- 4x SPI
- 2x UART
- 2x I2C

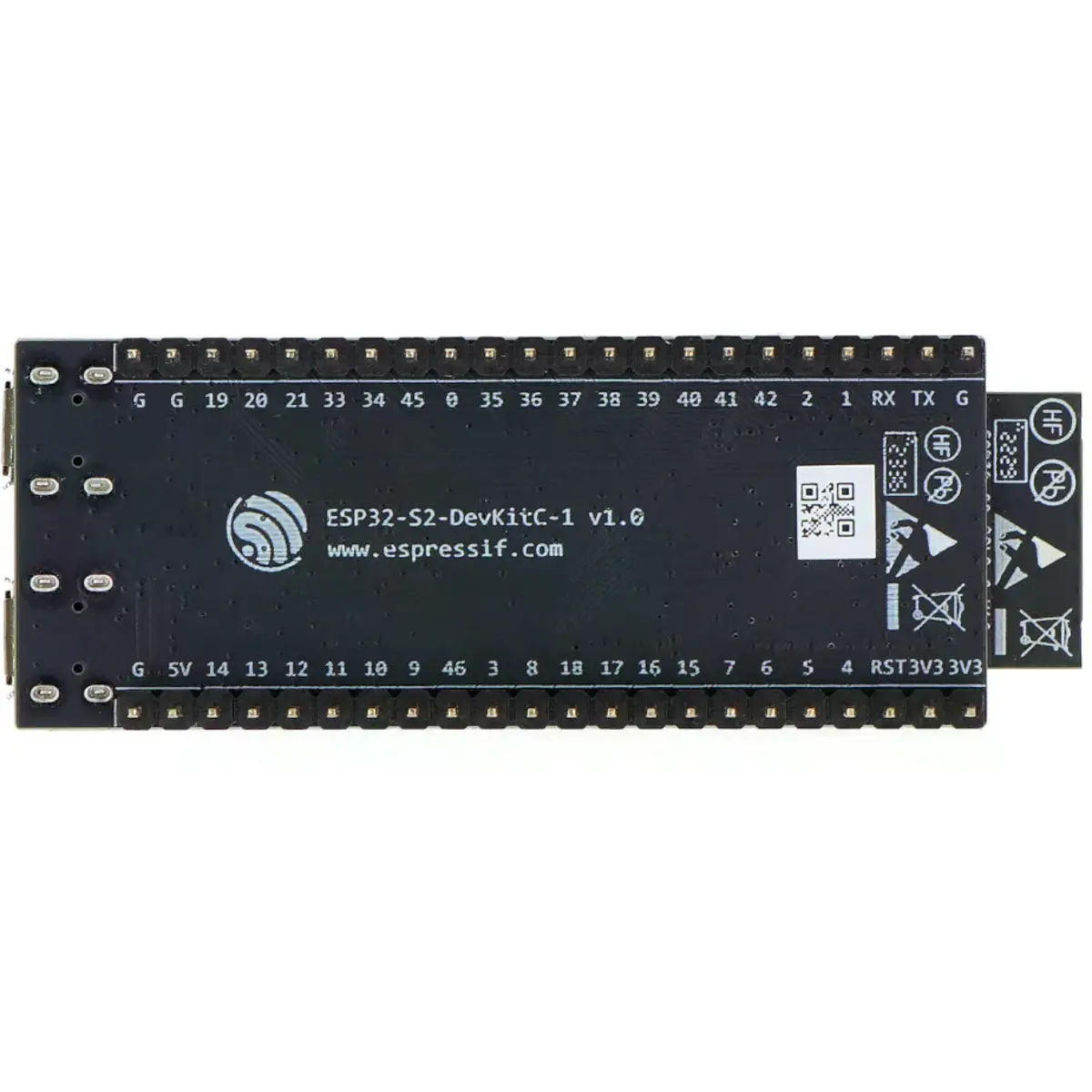

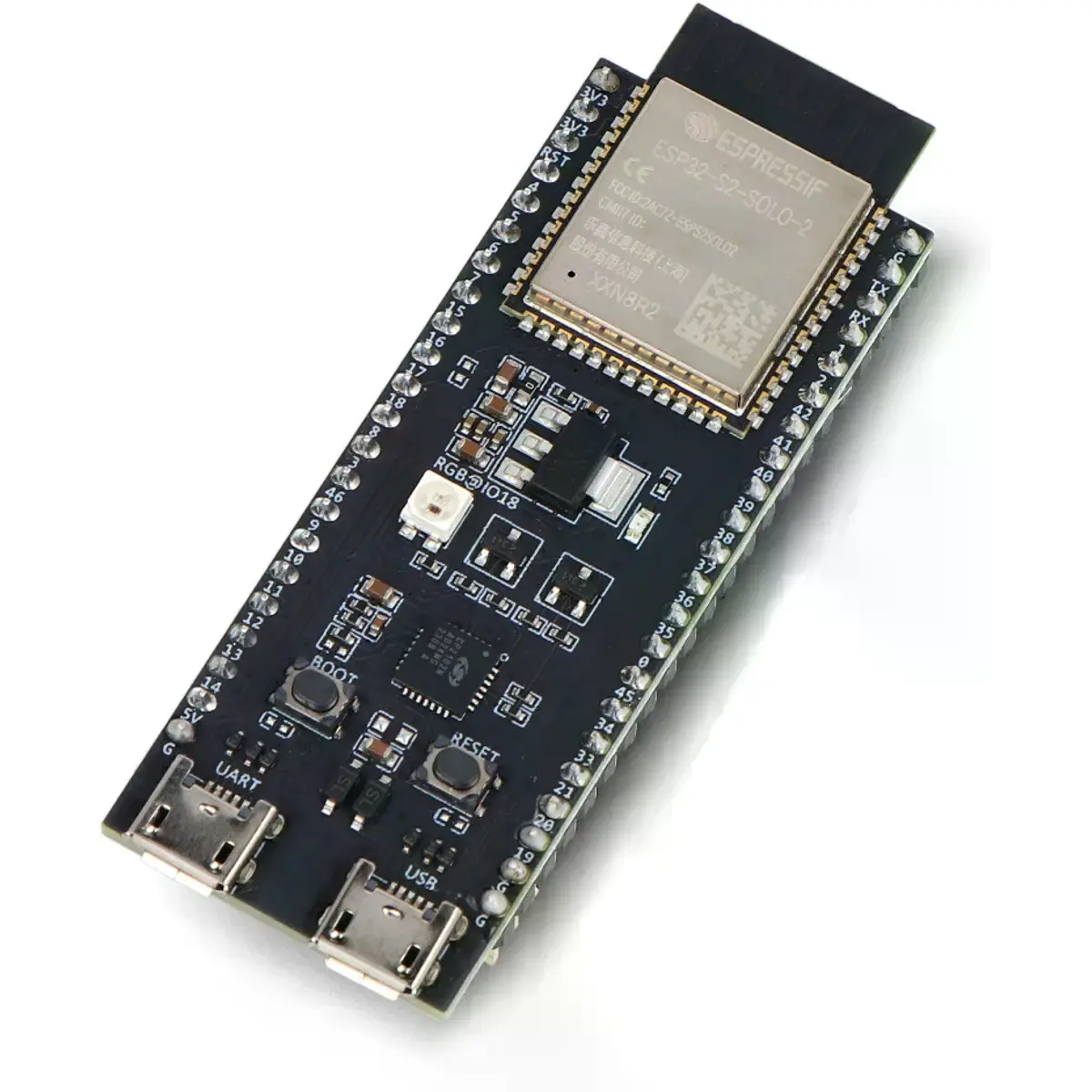

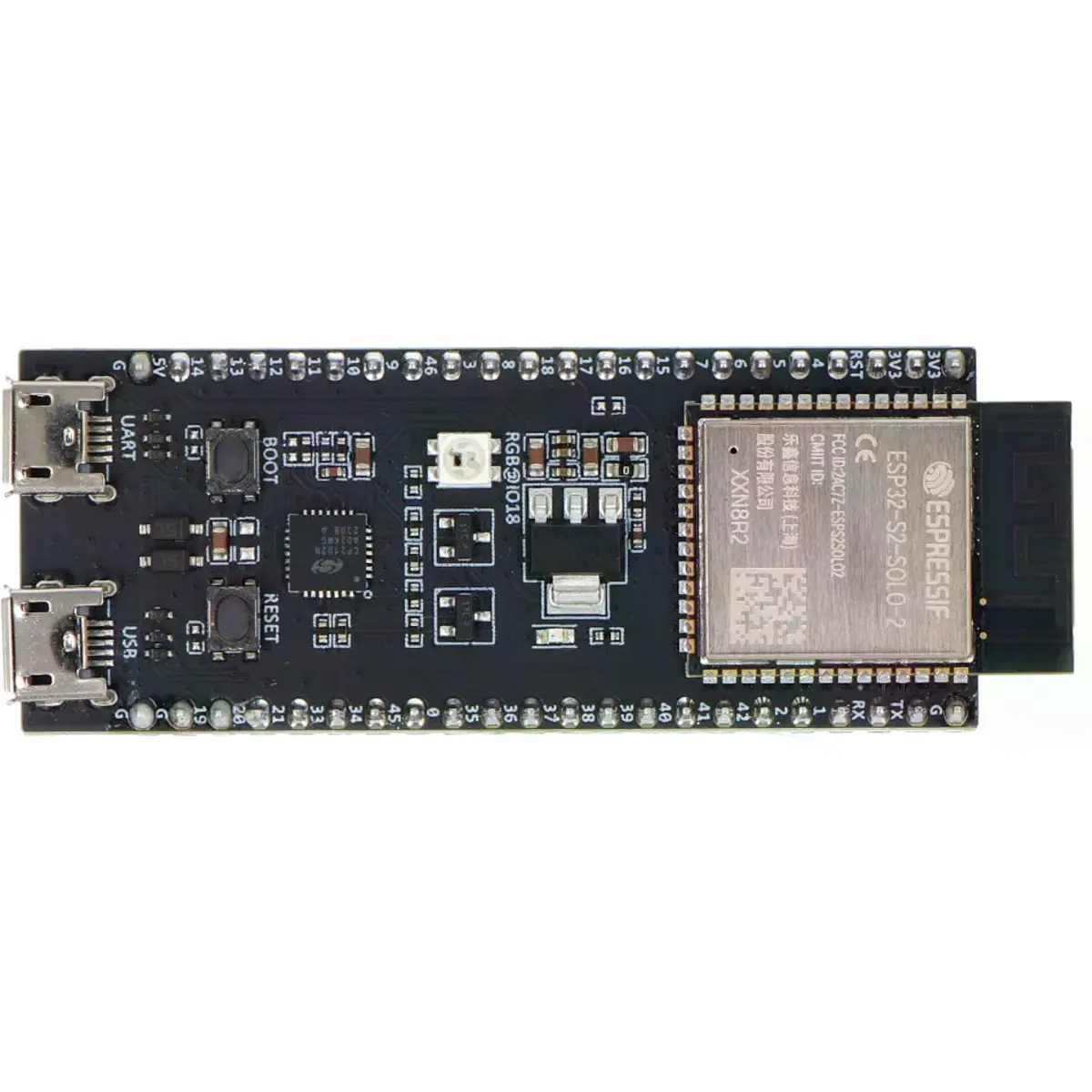

Distribución de los elementos en la placa
- ESP32-S2-SOLO-2 – Sistema principal.
- LED 3,3 V – Se enciende cuando la alimentación está conectada.
- Puente USB-UART – Admite transferencias de hasta 3 Mbps.
- Pinout GPIO – Pines de entrada/salida configurables.
- Puerto USB ESP32-S2 – Para alimentación y programación.
- Botón Reset – Reinicia la placa.
- Botón Boot – Activa el modo de descarga de software.
- Puerto USB-UART – Comunicación serie.
- Pinout GPIO – Segunda distribución de pines GPIO.
- LED RGB direccionable – Para efectos visuales programables.
- Regulador de tensión LDO (5V a 3,3V) – Suministra una alimentación estable.
