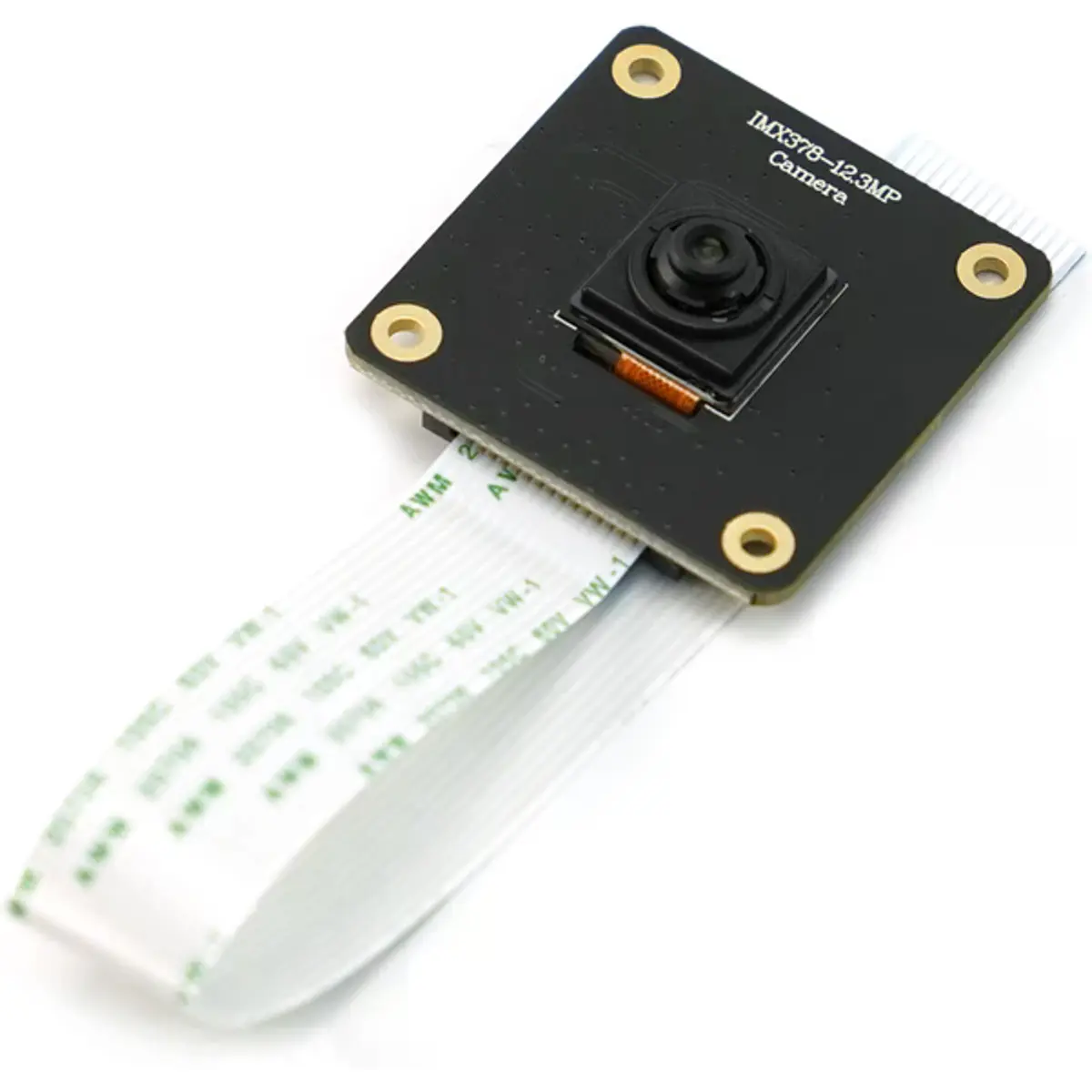

O Módulo de Câmara IMX378-79 é uma solução de imagem avançada concebida para oferecer um desempenho excecional em aplicações industriais. Equipado com o chip fotosensível Sony IMX378, proporciona uma resolução ultra-alta de 12,3MP (4056x3040) e um campo de visão preciso de 79°, garantindo imagens nítidas e detalhadas. O módulo é totalmente compatível com os computadores de placa única Raspberry Pi (Raspberry Pi 5 / Raspberry Pi 4 / Raspberry Pi Zero) e inclui dois cabos FPC para uma conectividade sem complicações, eliminando a necessidade de acessórios adicionais.
Aplicações:
- Inspeções de curta distância
- Reconhecimento de objetos
- Automação industrial
Especificações:
- Chip fotosensível: Sony IMX378
- Píxeis: 12,3 milhões
- Tamanho do píxel do chip: 1.55μm x 1.55μm
- Resolução: 4056x3040
- Tipo de câmara: cor
- Modo de obturação: rolling shutter
- Modo de focagem: foco fixo
- Tamanho do CMOS: 1/2.3 polegadas
- Filtro infravermelho: integrado
- Abertura: 1.79
- Distância focal: 4.74mm
- Campo de visão: 79°
- Distorção: ＜1.5%
- Interface: MIPI-CSI-2Lane
- Tamanho da lente: M8.5
- Tamanho da PCB: 38x38mm

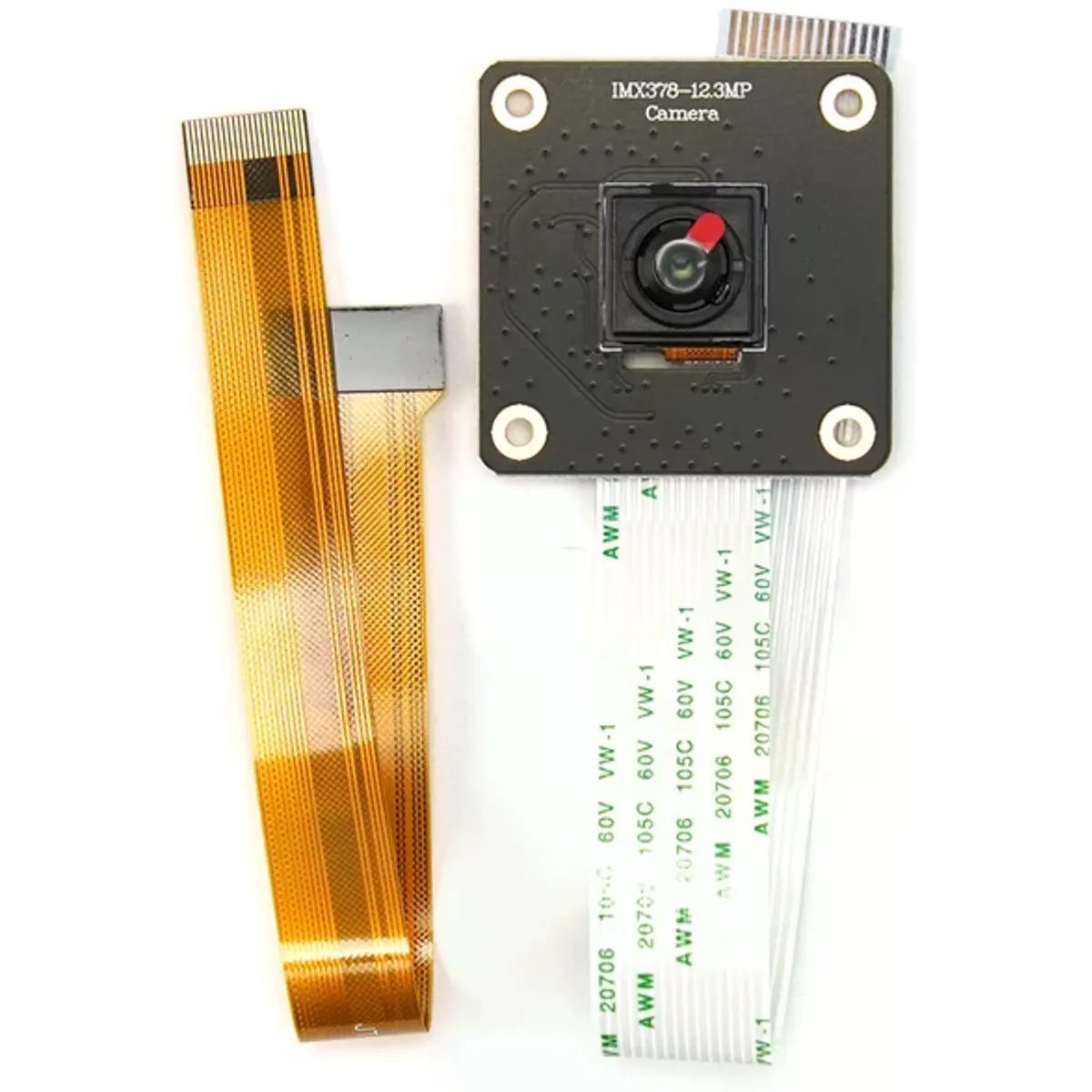

Lista de Envio:
1x Câmera Raspberry Pi IMX378-79 12.3MP
1x Cabo FPC de 15 pinos para 15 pinos
1x Cabo FPC de 15 pinos para 22 pinos
Integração Perfeita com Raspberry Pi
A interface MIPI-CSI-2Lane da câmara garante uma transmissão eficiente de dados, enquanto a compatibilidade plug-and-play com placas da série Raspberry Pi simplifica a implementação. Os cabos FPC incluídos melhoram ainda mais a usabilidade, facilitando a configuração de projetos de qualquer dimensão.

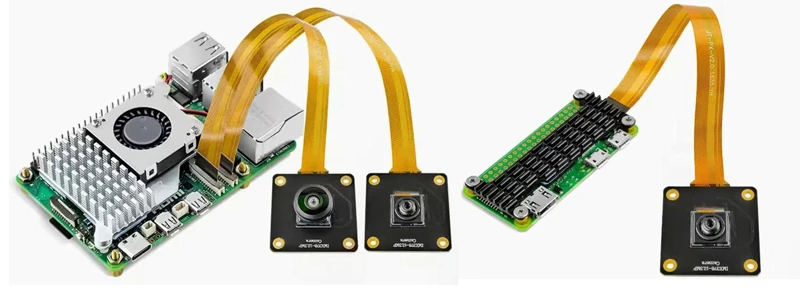

Diagrama de ligação do Módulo de Câmara IMX378-79 12,3MP com Raspberry Pi 5 / Raspberry Pi ZeroSensor Sony IMX378 para Qualidade de Imagem Superior
Equipado com o sensor Sony IMX378, este módulo proporciona uma clareza e detalhe impressionantes, graças ao seu tamanho de píxel de 1,55μm. O filtro infravermelho integrado assegura uma reprodução de cores vibrante e precisa, tornando-o adequado para aplicações que exigem imagens de alta fidelidade.
Imagem de Alta Resolução com um Campo de Visão de 79°
Com uma resolução de 4056x3040 e um campo de visão (FOV) de 79°, esta câmara capta imagens detalhadas com mínima distorção (<1,5%). O campo de visão focado melhora a precisão, tornando-o ideal para inspeções de curta distância, reconhecimento de objetos e automação industrial.

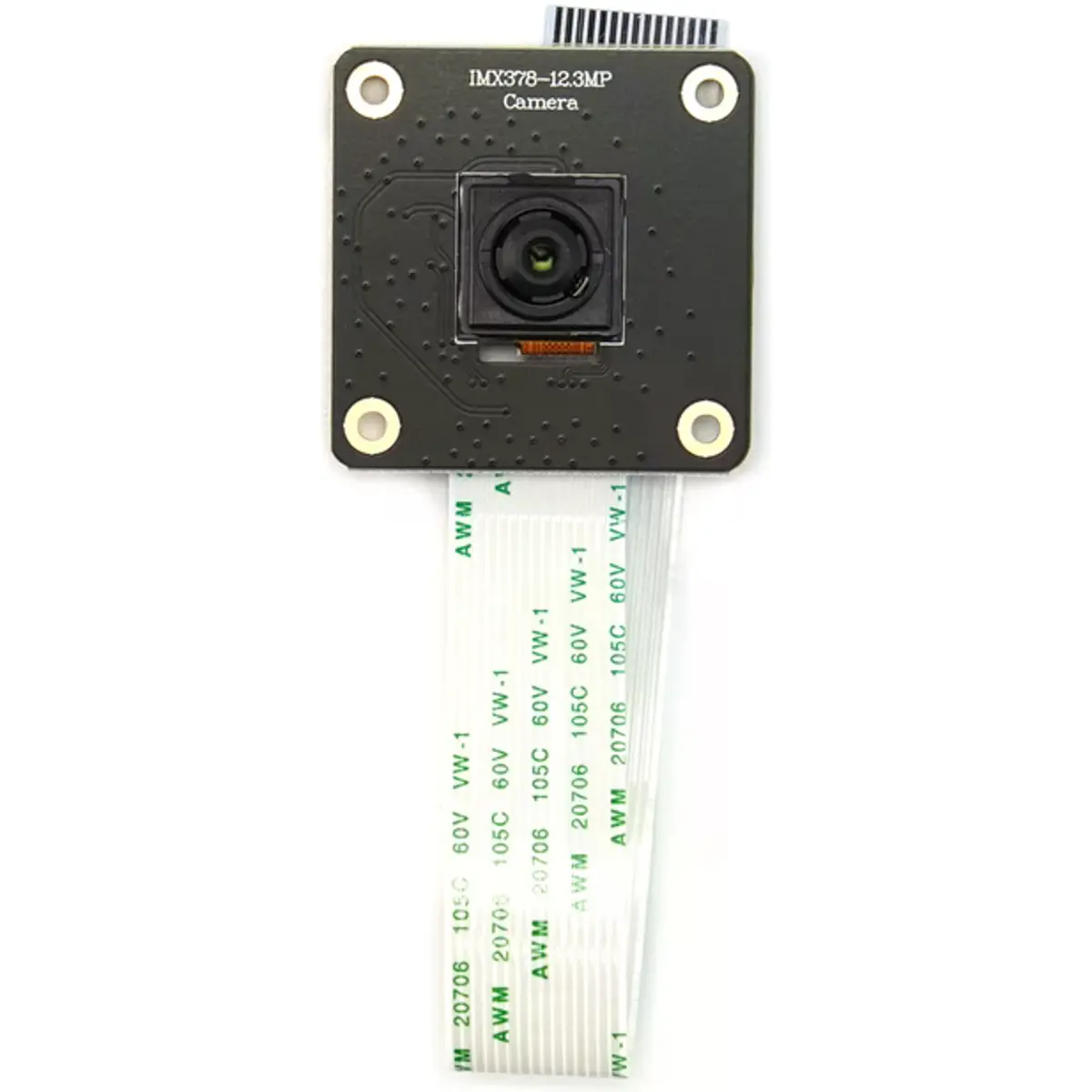

Diagrama de dimensões do Módulo de Câmara IMX378-79 12,3MPComo Escolher o Módulo de Câmara IMX378 12,3MP
O módulo de câmara IMX378 está disponível em duas versões:
- 79° FOV: Campo de visão mais estreito e focado, ideal para aplicações que exigem precisão e detalhe, como automação industrial, reconhecimento de objetos e inspeções de curta distância.
- 190° FOV: Versão grande angular projetada para capturas de áreas mais amplas, sendo perfeita para vigilância de segurança, monitorização de casas inteligentes, robôs autónomos e inspeções visuais de grande escala. O seu campo de visão expandido permite cobrir espaços maiores com menos câmaras, reduzindo pontos cegos em sistemas de monitorização.

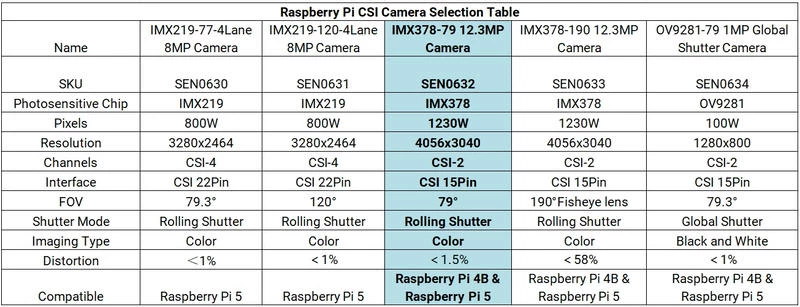

Tabela de seleção de câmera Raspberry Pi CSI
