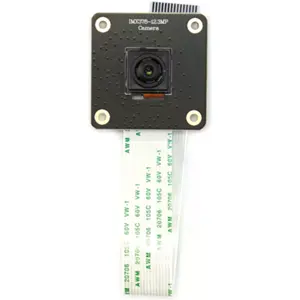

O Módulo de Cámara IMX378-79 es una solución de imagen avanzada diseñada para ofrecer un rendimiento excepcional en aplicaciones industriales. Equipado con el chip fotosensible Sony IMX378, proporciona una resolución ultraalta de 12,3MP (4056x3040) y un campo de visión preciso de 79°, garantizando imágenes nítidas y detalladas. El módulo es totalmente compatible con los ordenadores de placa única Raspberry Pi (Raspberry Pi 5 / Raspberry Pi 4 / Raspberry Pi Zero) e incluye dos cables FPC para una conectividad sin complicaciones, eliminando la necesidad de accesorios adicionales.
Aplicaciones:
- Inspecciones de corta distancia
- Reconocimiento de objetos
- Automatización industrial
Especificaciones:
- Chip fotosensible: Sony IMX378
- Píxeles: 12,3 millones
- Tamaño del píxel del chip: 1.55μm x 1.55μm
- Resolución: 4056x3040
- Tipo de cámara: color
- Modo de obturación: rolling shutter
- Modo de enfoque: enfoque fijo
- Tamaño del CMOS: 1/2.3 pulgadas
- Filtro infrarrojo: integrado
- Apertura: 1.79
- Distancia focal: 4.74mm
- Campo de visión: 79°
- Distorsión: ＜1.5%
- Interfaz: MIPI-CSI-2Lane
- Tamaño de la lente: M8.5
- Tamaño de la PCB: 38x38mm

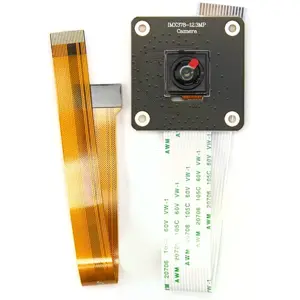

Lista de envío:
1x Cámara Raspberry Pi IMX378-79 12.3MP
1x Cable FPC de 15 pines a 15 pines
1x Cable FPC de 15 pines a 22 pines
Integración perfecta con Raspberry Pi
La interfaz MIPI-CSI-2Lane de la cámara garantiza una transmisión eficiente de datos, mientras que la compatibilidad plug-and-play con placas de la serie Raspberry Pi simplifica la implementación. Los cables FPC incluidos mejoran aún más la usabilidad, facilitando la configuración de proyectos de cualquier tamaño.
Diagrama de conexión del Módulo de Cámara IMX378-79 12,3MP con Raspberry Pi 5 / Raspberry Pi Zero
Sensor Sony IMX378 para una calidad de imagen superior
Equipado con el sensor Sony IMX378, este módulo ofrece una claridad y un nivel de detalle impresionantes, gracias a su tamaño de píxel de 1,55μm. El filtro infrarrojo integrado asegura una reproducción de colores vibrante y precisa, por lo que resulta adecuado para aplicaciones que requieren imágenes de alta fidelidad.
Imagen de alta resolución con un campo de visión de 79°
Con una resolución de 4056x3040 y un campo de visión (FOV) de 79°, esta cámara captura imágenes detalladas con una distorsión mínima (<1,5%). El campo de visión enfocado mejora la precisión, lo que la hace ideal para inspecciones de corta distancia, reconocimiento de objetos y automatización industrial.
Diagrama de dimensiones del Módulo de Cámara IMX378-79 12,3MP
Cómo elegir el Módulo de Cámara IMX378 12,3MP
El módulo de cámara IMX378 está disponible en dos versiones:
- 79° FOV: Campo de visión más estrecho y enfocado, ideal para aplicaciones que requieren precisión y detalle, como automatización industrial, reconocimiento de objetos e inspecciones de corta distancia.
- 190° FOV: Versión gran angular diseñada para capturar áreas más amplias, perfecta para vigilancia de seguridad, monitorización de casas inteligentes, robots autónomos e inspecciones visuales a gran escala. Su campo de visión ampliado permite cubrir espacios mayores con menos cámaras, reduciendo los puntos ciegos en los sistemas de monitorización.
Tabla de selección de cámara Raspberry Pi CSI
Documentos
TutorialFicha técnica IMX378Esquema de interfazEspecificaciones del módulo
