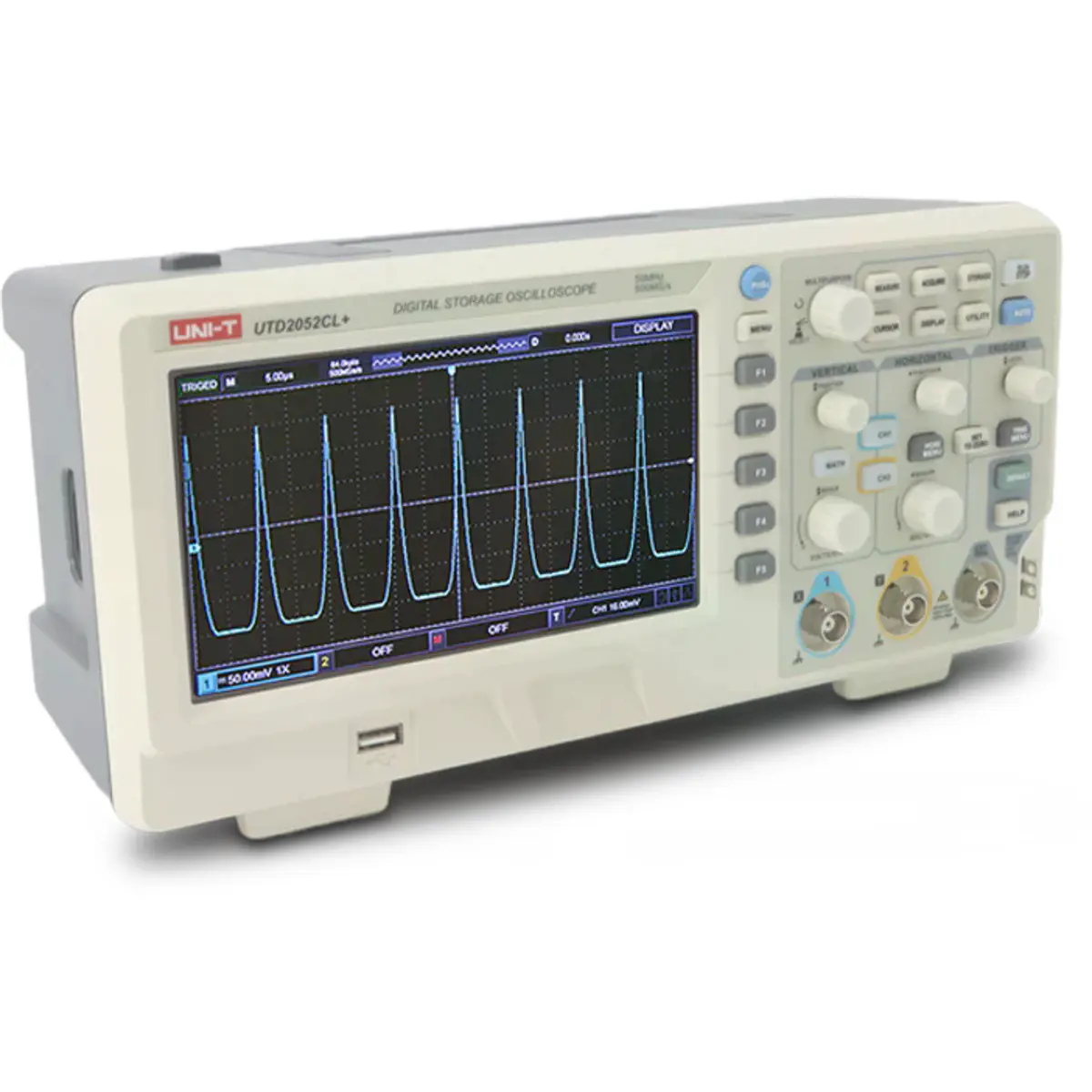

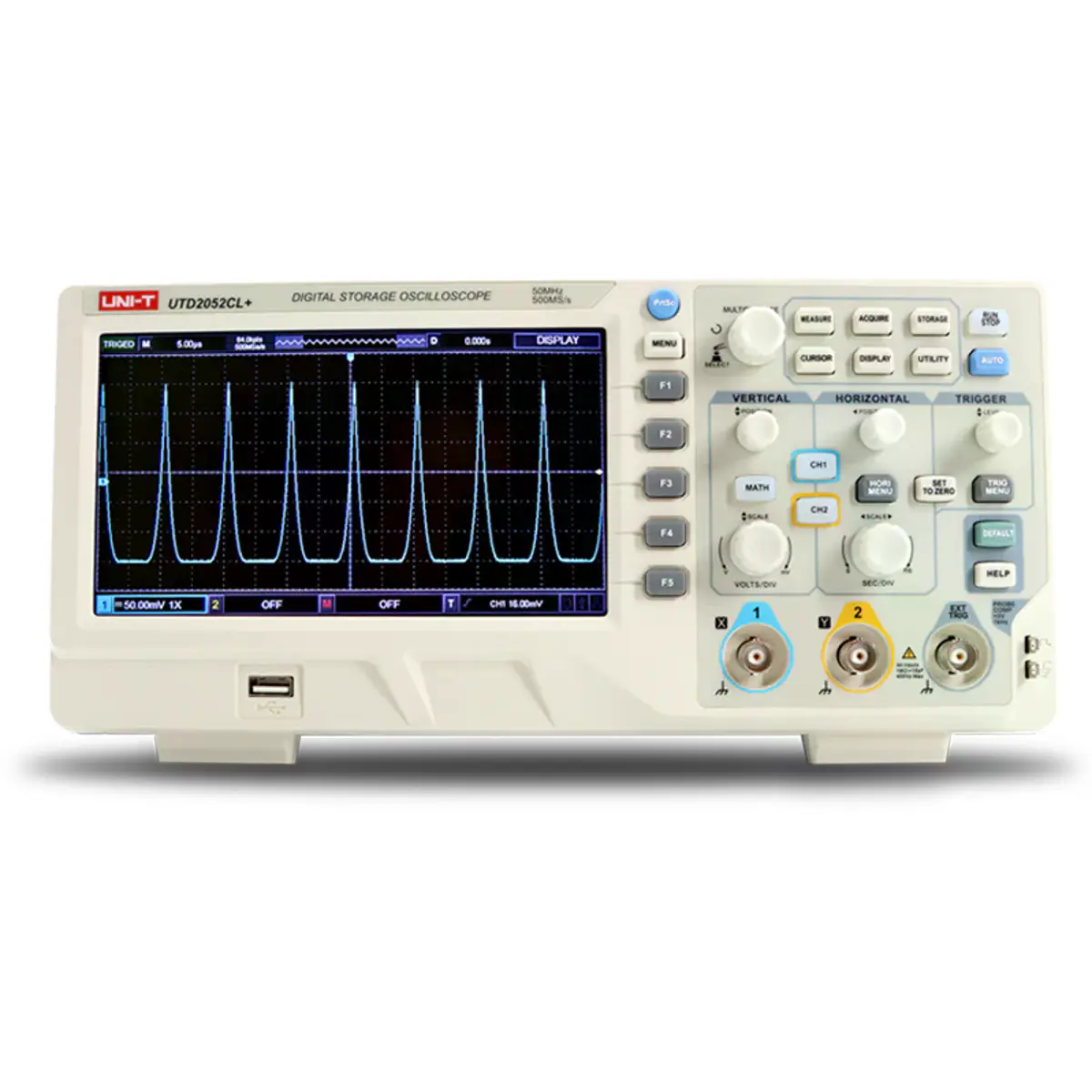

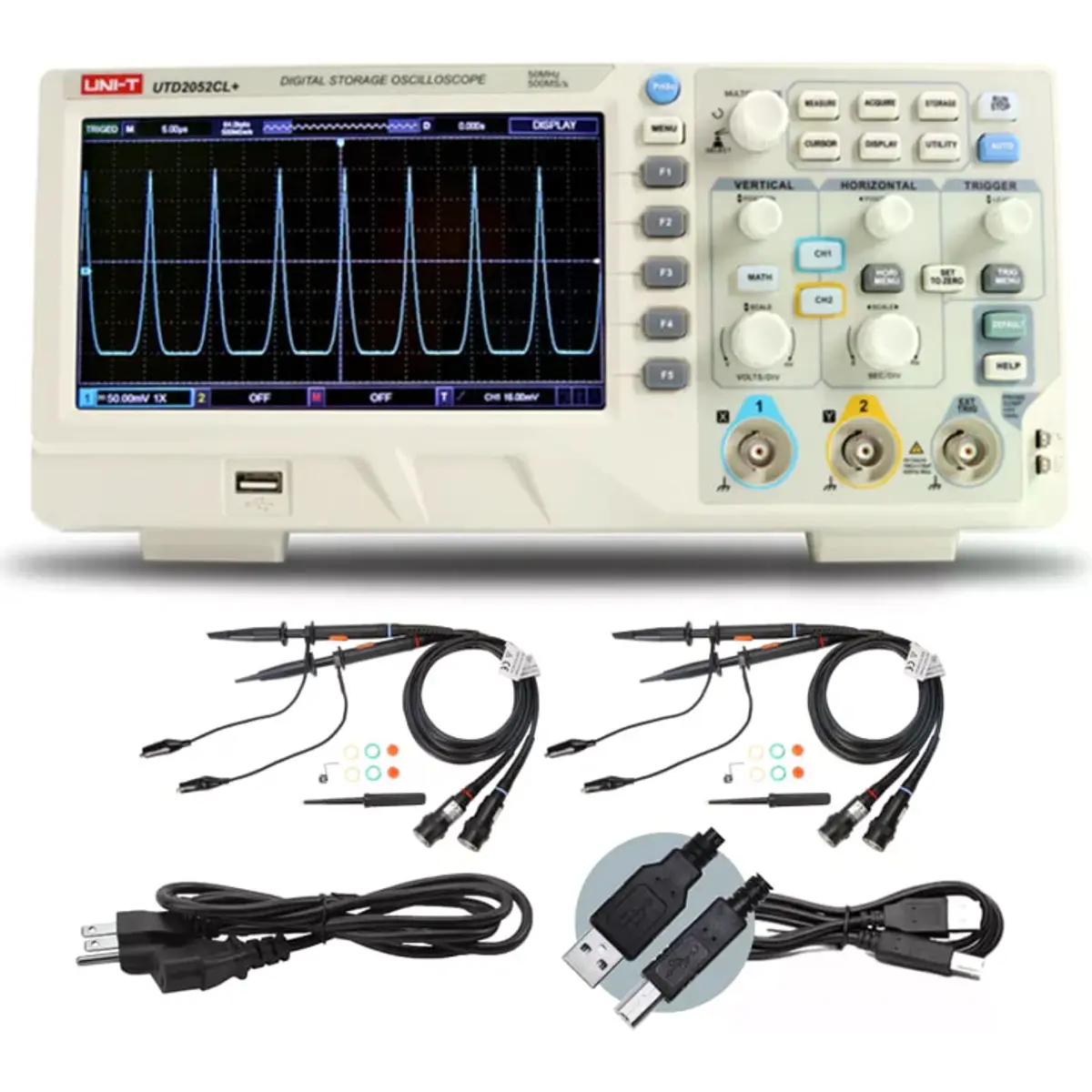

O UTD2052CL+ é um osciloscópio digital de secretária multi-funcional e de alto desempenho da série UTD2000CL+, oferecendo facilidade de operação e excelente desempenho técnico. Possui duas entradas analógicas e oferece uma largura de banda de 50 MHz com uma taxa de amostragem de 500 MS/s.
Está equipado com um ecrã TFT a cores de 7 polegadas e resolução 800 x 480 pixels.
Características principais:
- Memória interna de 64 kpts e velocidade de captura de formas de onda de 5.000 wfms/s.
- Medição automática de até 34 parâmetros de sinal e operações matemáticas entre sinais.
- Interface simples e intuitiva, permitindo utilização sem necessidade de aprendizagem complexa.
- Botão AUTO para configuração rápida.
- Suporte para armazenamento USB e função USB OTG para gravação de medições em pen drive.
- Ligação ao PC via USB plug & play com software disponível para download e atualização de firmware
Parâmetros do produto:
- Largura de banda: 50 MHz
- Canais: 2
- Acoplamento de entrada: (1MΩ±2%) // (18pF±3pF)
- Sinal de entrada compensado: 3Vpp/1kHz
- Tensão máxima de entrada: 400Vpk (transiente máx. 1000Vpk)
- Taxa de amostragem: 500 MS/s
- Intervalo da base de tempo: 2ns/div a 50s/div
- Tempo de subida: ≤ 7ns
- Escala do eixo vertical: 1mV/div a 20V/div (1MΩ)
- Resolução vertical: 8 bits
- Precisão do ganho DC: ≤ ±3% (5mV a 20V/div), ≤ ±4% (1mV a 2mV/div)
- Comprimento da gravação: 2 x 512k pontos de amostragem
- Profundidade de memória: 64kpts (1 canal), 2 x 32kpts (2 canais)
- Modos de trigger: Borda, Pulso, Vídeo, Inclinação, Alternado
- Operações matemáticas: A+B, A-B, AxB, A/B, FFT, Filtro avançado editável
- Medições automáticas: 34 parâmetros (Máx, Mín, Pico a Pico, RMS, Frequência, Período, Largura de Pulso, Duty Cycle, Fase, entre outros)
- Medições simultâneas: Até 5
- Medições estatísticas: Média, Máx, Mín, Desvio padrão, Contagem
- Contador de frequência: 6 bits

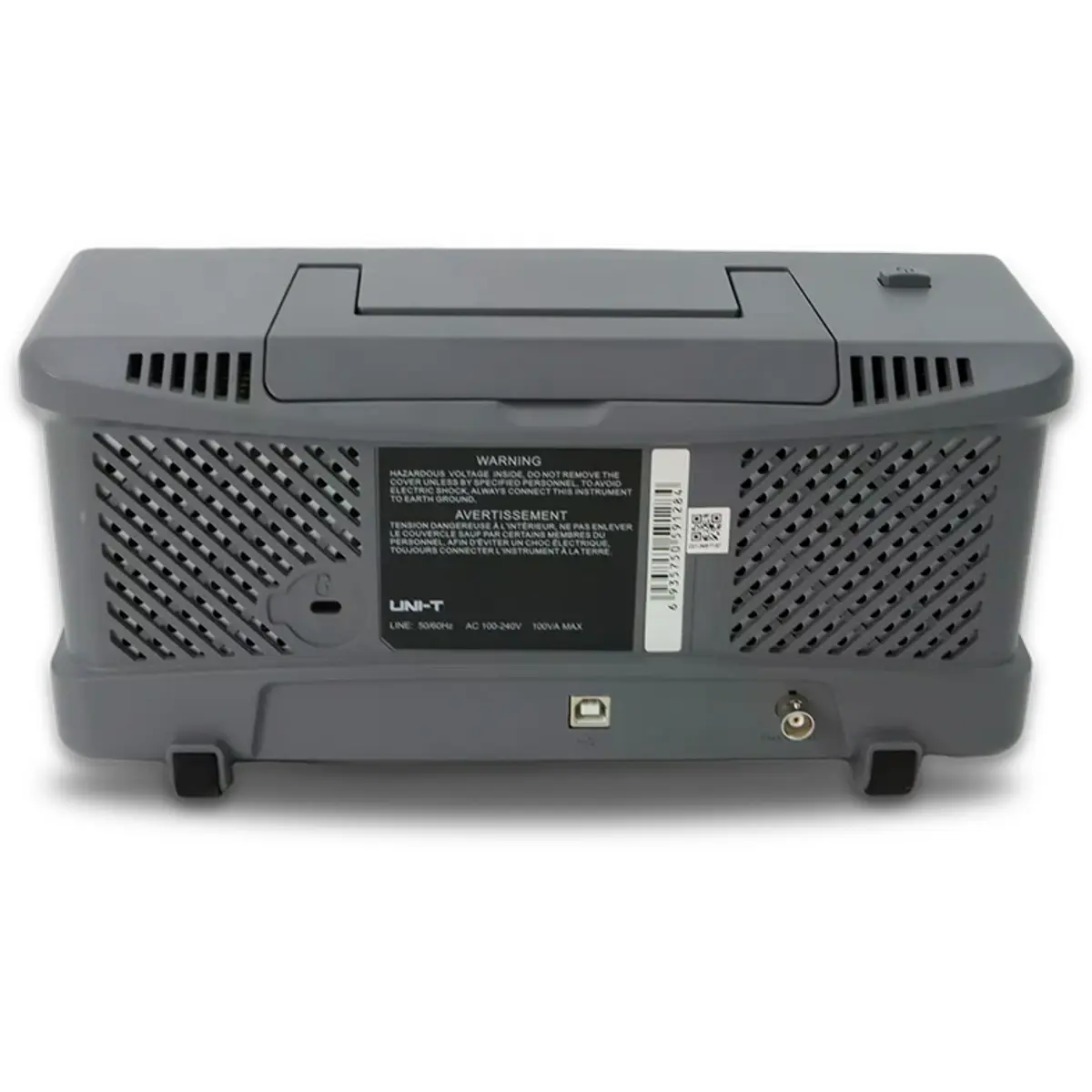

- Interfaces: USB-Host, USB-Device, AUX (Trigger Out, Pass/Fail)
- Teclado de software no ecrã para nomeação de ficheiros
- Armazenamento: Até 20 ficheiros na memória do osciloscópio / até 200 em pen drive
- Gravação do ecrã em formato BMP em USB
- Menu multilíngue: Inglês, Alemão, Francês, Português, Espanhol, Russo, entre outros
Parâmetros técnicos:
- Ecrã: TFT LCD, 7" (178 mm), 800 x 480 pixels RGB, brilho máx. 300 nit
- Intervalo de calibração: 1 ano
- Alimentação: 100V – 240V AC, 50/60Hz
- Consumo: Máx. 100VA
- Temperatura de operação: 0°C a +40°C
-Humidade de operação:
<35°C: ≤90%RH
35°C a 40°C: ≤60%RH
- Altitude máxima de operação: 2000m
- Temperatura de armazenamento: -20°C a +60°C
- Dimensões (L x A x P): 306 x 138 x 124 mm
- Peso: 2.5 kg (líquido), 3 kg (bruto)
