Uma forma divertida de criar um pequeno display é utilizar uma matriz 8x8 ou um display de 4 dígitos com 7 segmentos. No entanto, esses componentes são multiplexados, o que significa que, para controlar 64 LEDs, são necessários 16 pinos. Isso pode representar um grande consumo de recursos, e embora existam drivers como o MAX7219 para facilitar o controlo, ainda exigem uma quantidade significativa de ligações e ocupam um espaço considerável.
Mas e se fosse possível controlar uma matriz de LEDs sem toda essa complexidade? É exatamente aí que entram estas práticas e compactas mochilas de matriz LED, simplificando a ligação e a utilização desses displays.
As matrizes utilizam drivers de corrente constante para brilho ultraelevado, cor consistente, atenuação do display em 1/16 de etapa, tudo via uma interface I2C simples.
Especificações Técnicas:

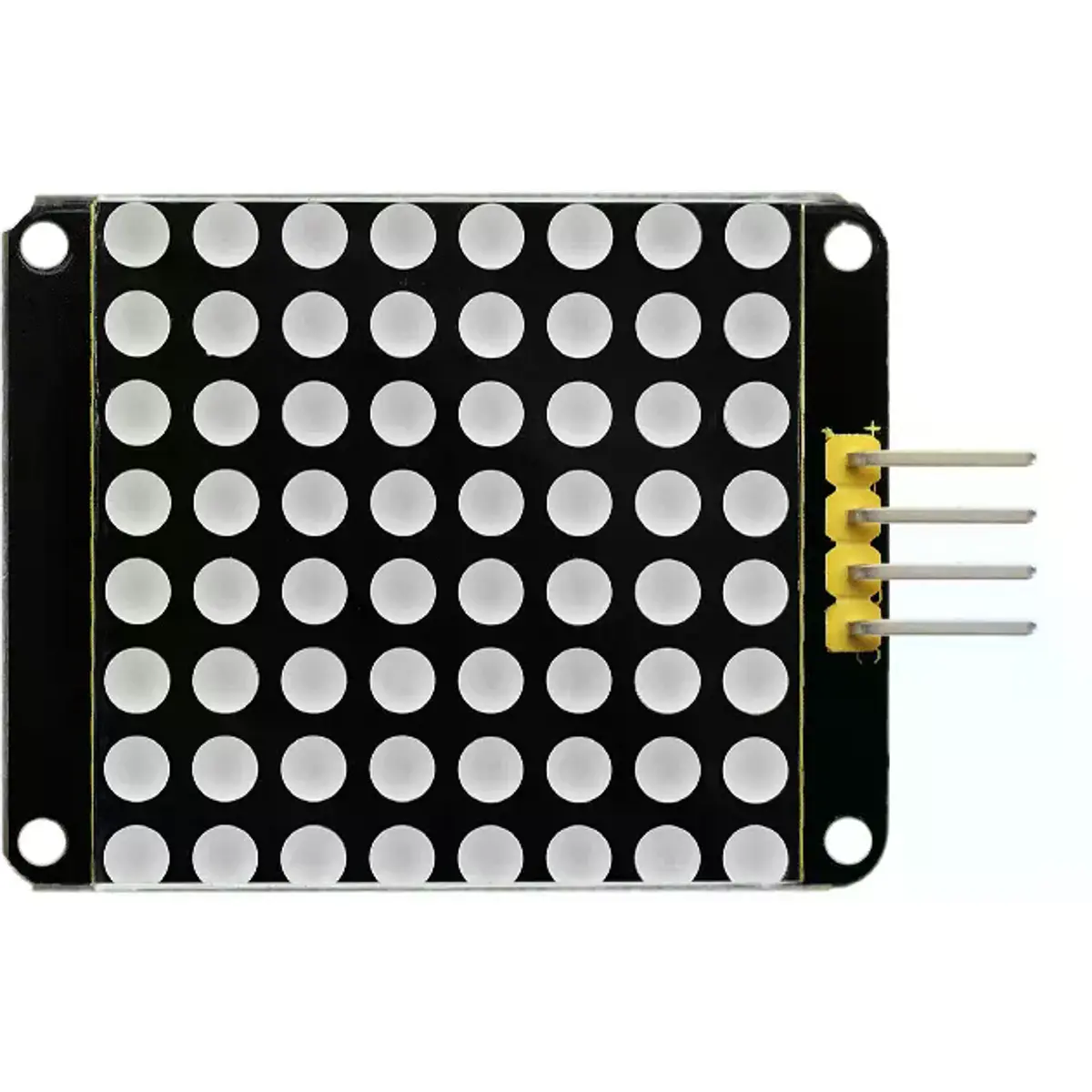

- Matriz LED de 8 linhas e 8 colunas
- Controlada pelo chip HT16K33
- Acesso aos pinos de comunicação I2C
- Ocupa menos portas de I/O dos microcontroladores
- Conexão fácil e disponível para mais extensões de experimentos
- Tensão de entrada: 5V
- Frequência de entrada nominal: 400kHz
- Potência de entrada: 2.5W
- Corrente de entrada: 500mA
NOTAS:

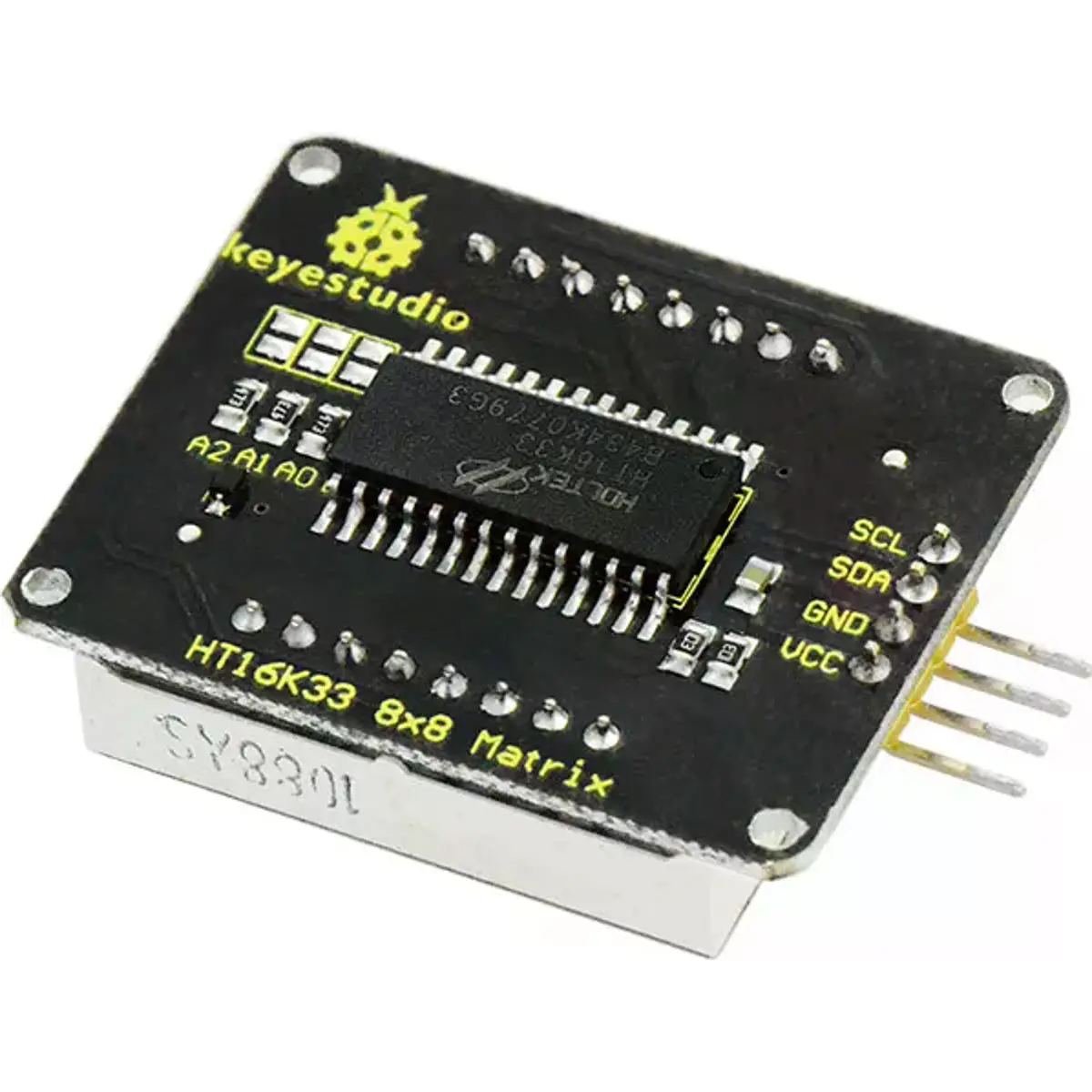

◆ Os três Jumpers de solda, na parte inferior (A0, A1 e A2), permitem definir até 8 endereços I2C distintos, possibilitando a utilização de até oito módulos idênticos no mesmo barramento I2C sem conflitos de comunicação.
◆ Este produto é compatível com Arduino mas não é “exclusivo para Arduino”, funciona com qualquer microcontrolador que suporte I2C e tensão compatível (4,5–5,5 V) como Raspberry Pi, STM32, ESP32 / ESP8266 (com nível lógico compatível ou conversão).
