Já se deparou com estes problemas? Ao ligar alguns módulos de sensores à placa de controlo MEGA 2560, por vezes as interfaces de saída de alimentação não são suficientes, sendo necessário utilizar uma protoboard e os fios de ligação tornam-se algo problemáticos.
Agora não se preocupe com isso. Pode utilizar este Keyestudio MEGA Sensor Shield.
É totalmente compatível com a placa de controlo MEGA 2560, permitindo que o empilhe facilmente na MEGA 2560.

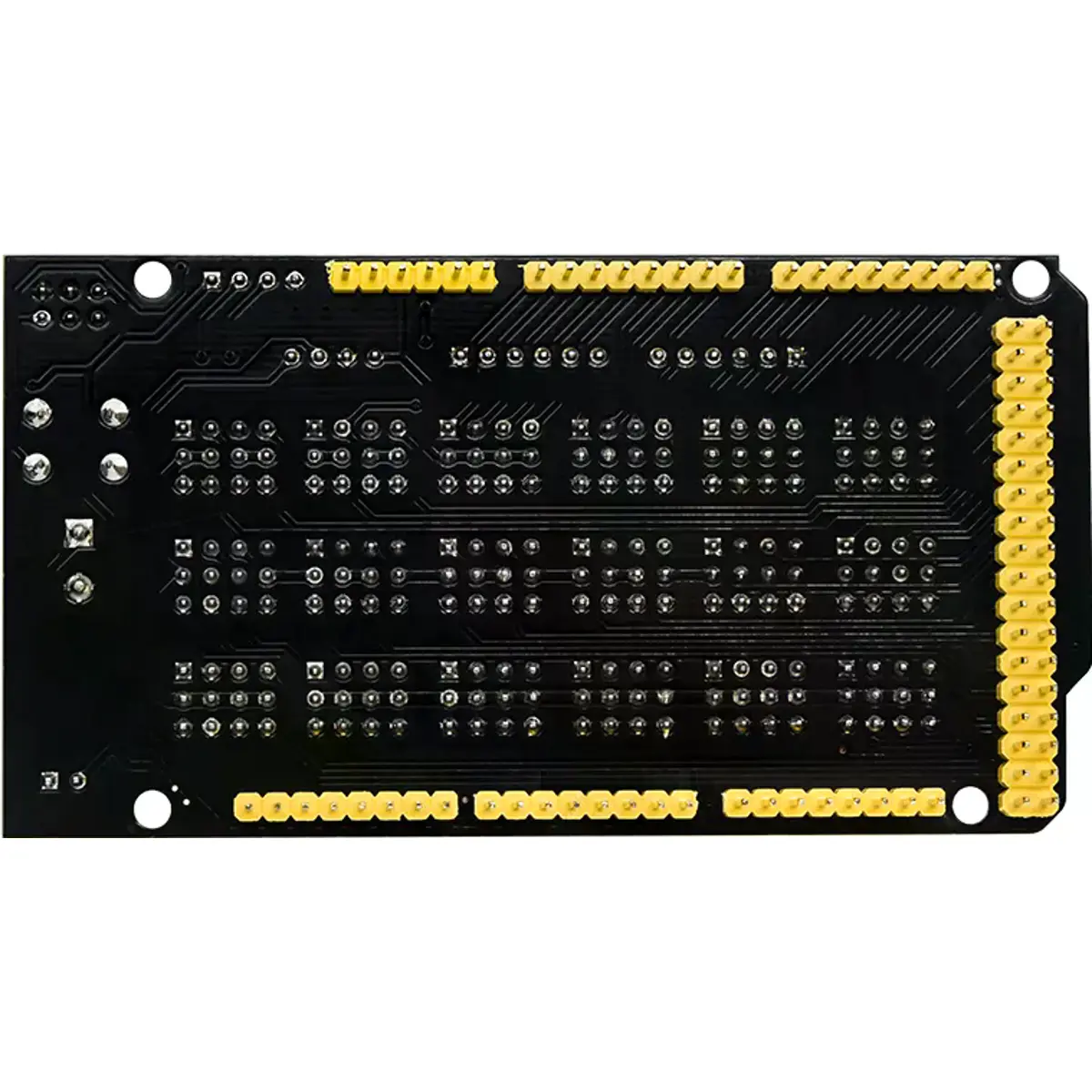

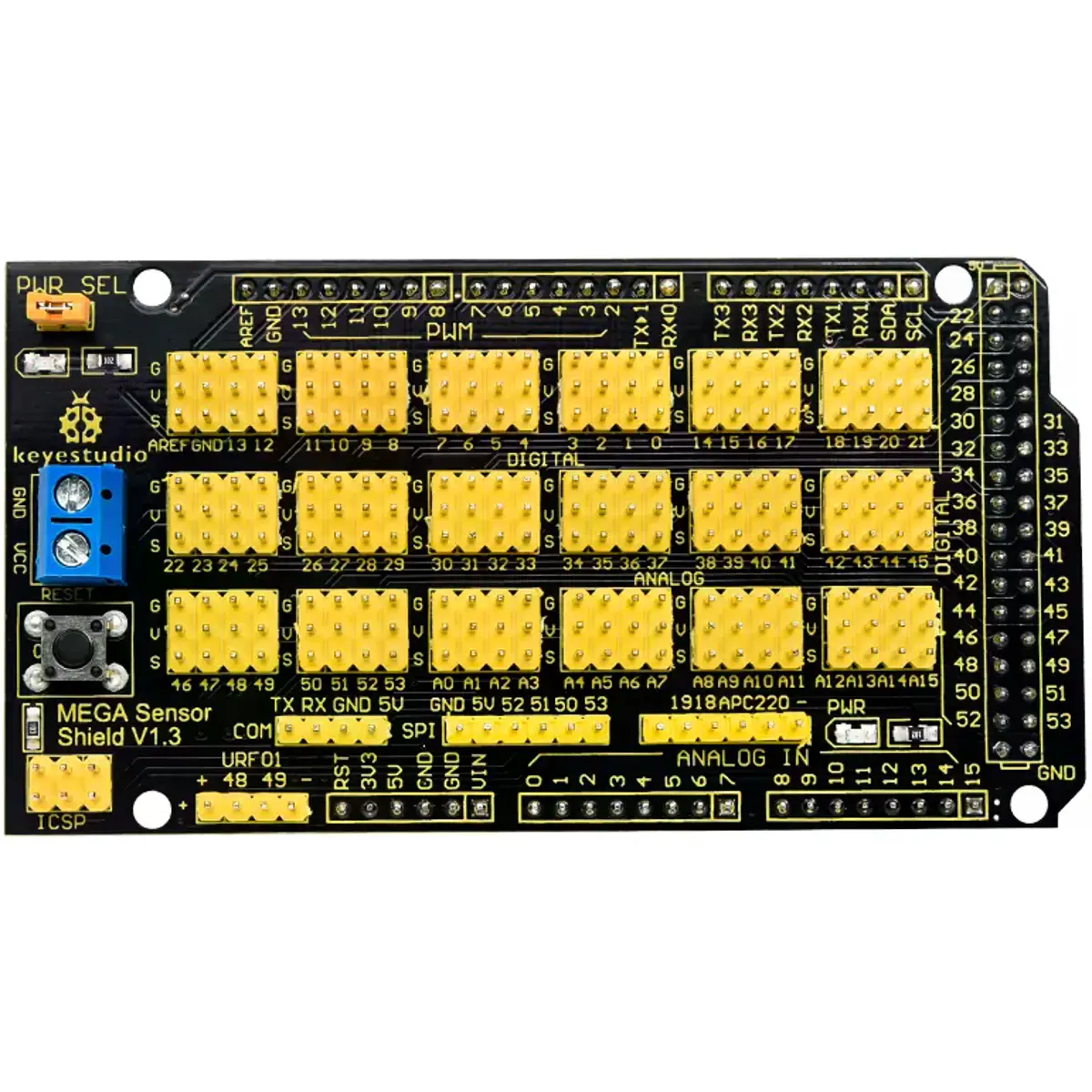

O shield vem com interfaces digitais e analógicas de 3 pinos (G, V, S), facilitando a ligação aos módulos de sensores de 3 pinos. Além disso, vem com pinos de comunicação com passo de 2,54 mm, como comunicação serial e SPI.

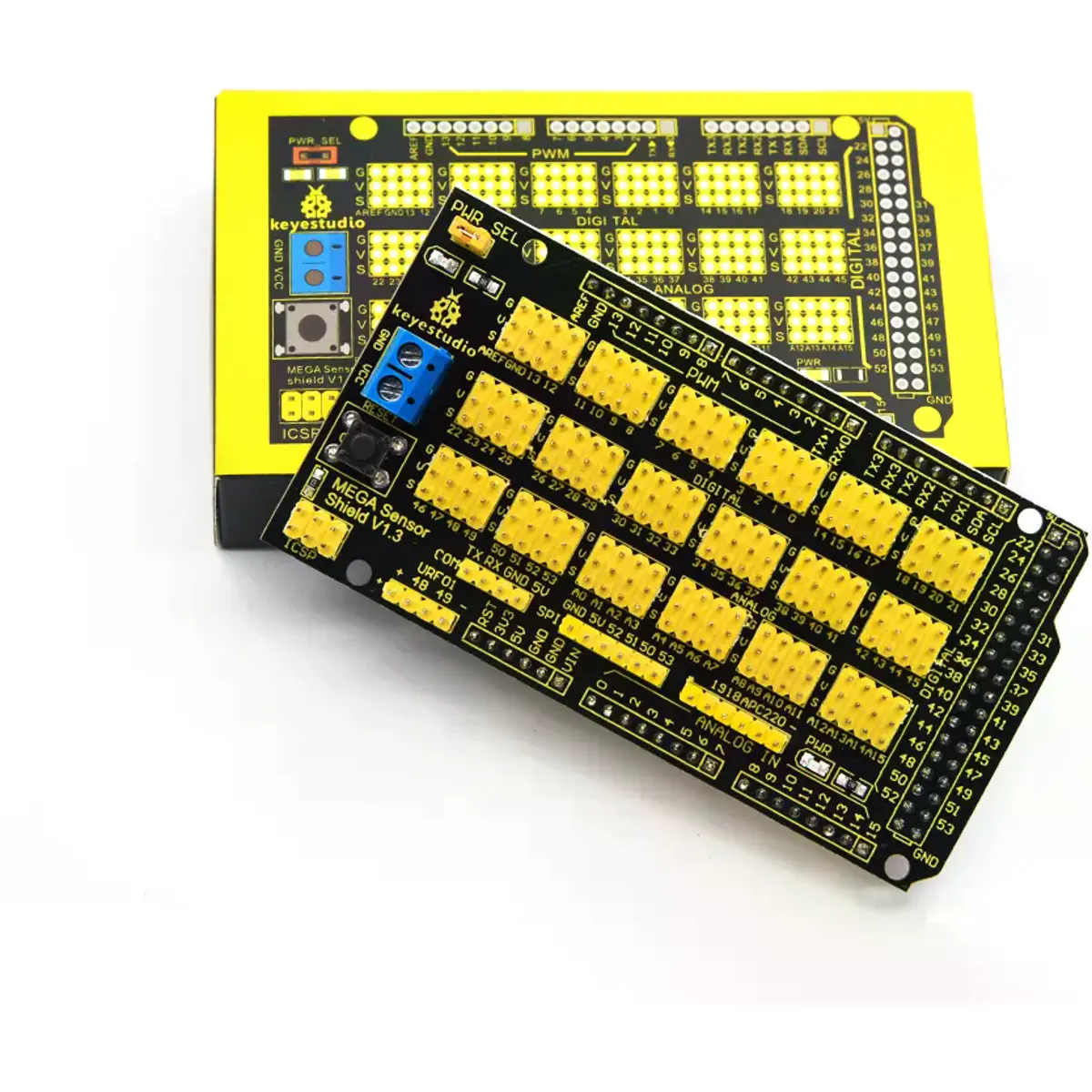

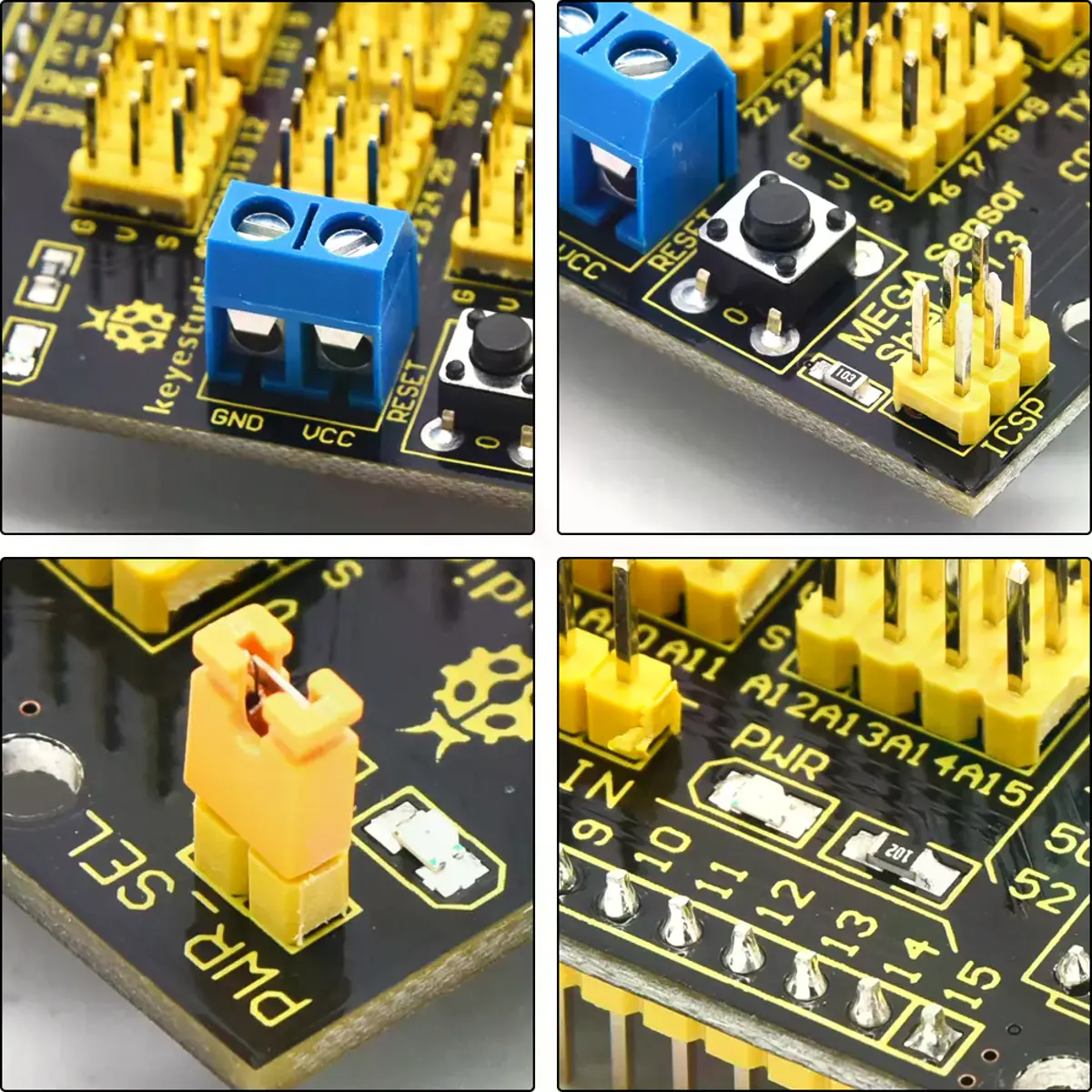

Vem também com um botão de reset e 2 indicadores de sinal.
Nota: para a interface de 3 pinos, a voltagem dos pinos analógicos (rotulados como V) é de 5V, enquanto que a voltagem dos pinos digitais (também rotulados como V) é VCC, ou seja, a voltagem de entrada através de um bloco de terminais azul, que por defeito é ligada a 5V através de jumper.
- Pode ser encaixado na placa de controlo MEGA 2560
- Vem com um botão de reset
- Vem com um LED de alimentação e um indicador D13
- Expande a interface digital e analógica do MEGA para 3 pinos
- Vem com uma interface de comunicação serial
- Expande uma interface ICSP
- Expande uma interface SPI
- Expande uma interface URF01
- Expande uma interface APC220
- Permite fornecer voltagem aos módulos de sensores através do bloco de terminais (jumper desligado)
- Dimensões: 100mm x 54mm
- Peso (somente o MEGA Sensor Shield): 39.2g
