Nas experiências pode ser necessário usar a placa de controlo UNO R3 e vários módulos de sensores. Se as interfaces de saída de alimentação não forem suficientes, pode ser necessário adicionar uma protoboard e usar muitos fios de ligação. Será realmente problemático?
Mas agora, com este Keyestudio Sensor Shield, pode resolver facilmente esse problema. Este shield é totalmente compatível com a placa de controlo UNO R3, permitindo que o empilhe facilmente para utilização.

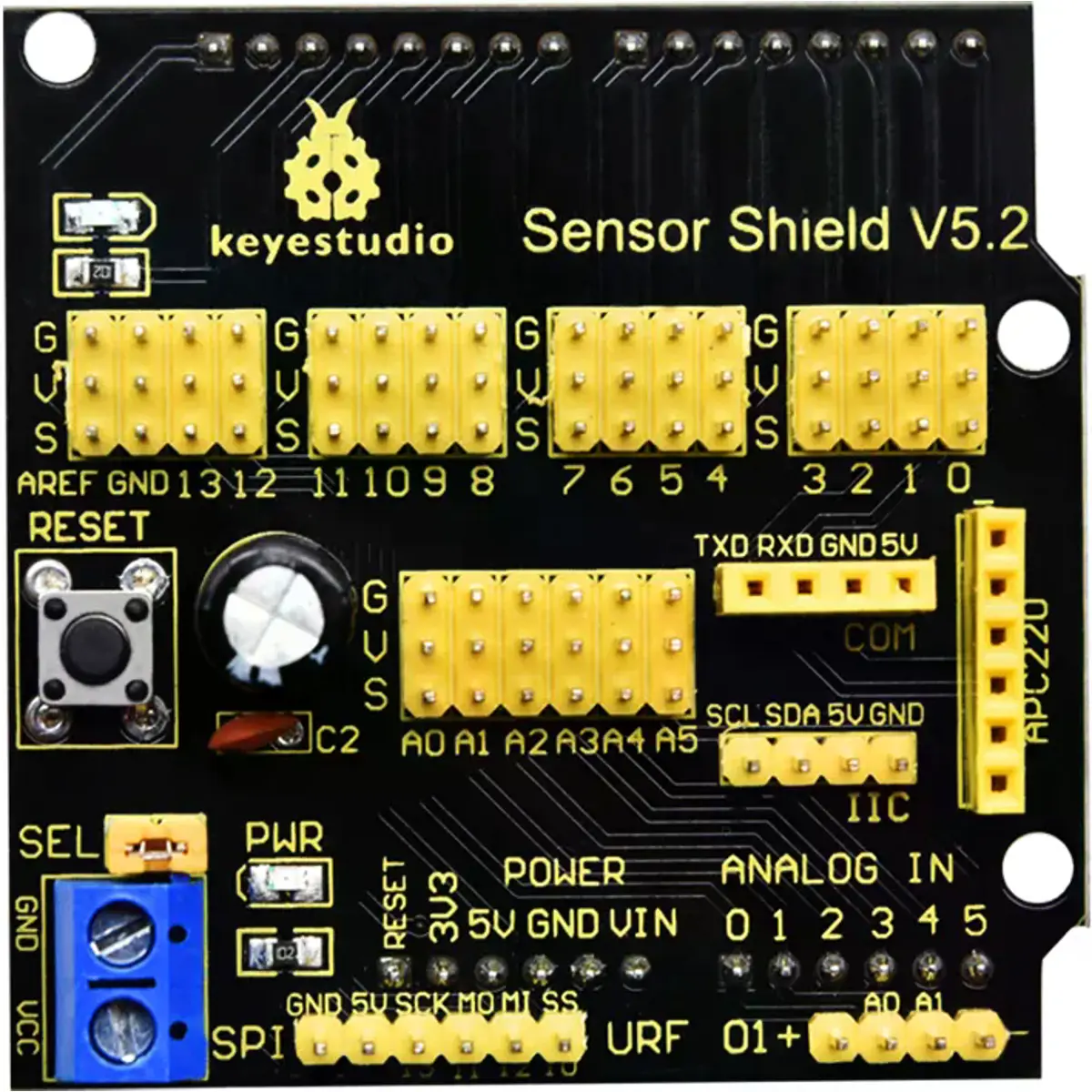

Este Keyestudio Sensor Shield expandiu os pinos digitais e analógicos como interface de 3 pinos (G, V, S), podendo ligar diretamente módulos de sensores de 3 pinos.
Também expande alguns pinos de comunicação com passo de 2,54 mm, como comunicação serial, IIC e SPI.
O shield vem com um botão de reset e 2 indicadores de sinal.
Além disso, pode fornecer a voltagem necessária aos módulos de sensores através dos blocos de terminais azuis no shield. Isso ocorre porque alguns módulos de sensores não utilizam 5V ou 3,3V, mas sim uma voltagem especial.
- Expande o botão de reset da Arduino
- Vem com um indicador de alimentação integrado e um indicador D13
- Expande todos os pinos digitais e analógicos do UNO R3 como conectores de 3 pinos
- Interface de comunicação serial
- Interface de comunicação I2C
- Interface de comunicação SPI
- Vem com uma interface URF
- Vem com uma interface APC220
- Pode fornecer a voltagem necessária para os módulos de sensores através dos blocos de terminais
