O JT-JDS2960 é um gerador de sinais de alta precisão, equipado com 2 canais, capaz de produzir sinais com frequências até 60 MHz. Compacto e versátil, o dispositivo pode ser facilmente transportado e utilizado em mobilidade através de uma power bank opcional.
Este gerador é ideal para uma ampla gama de aplicações na tecnologia de medição, graças às suas várias formas de onda, incluindo senoide, quadrada, triangular, pulso, meia-onda e outras.
Além disso, o JT-JDS2960 integra um sistema de alocação de frequência num canal adicional, garantindo uma precisão de frequência de ±20 ppm e uma estabilidade de ±1 ppm/3h. Estas características asseguram uma qualidade de sinal superior e uma flexibilidade notável.

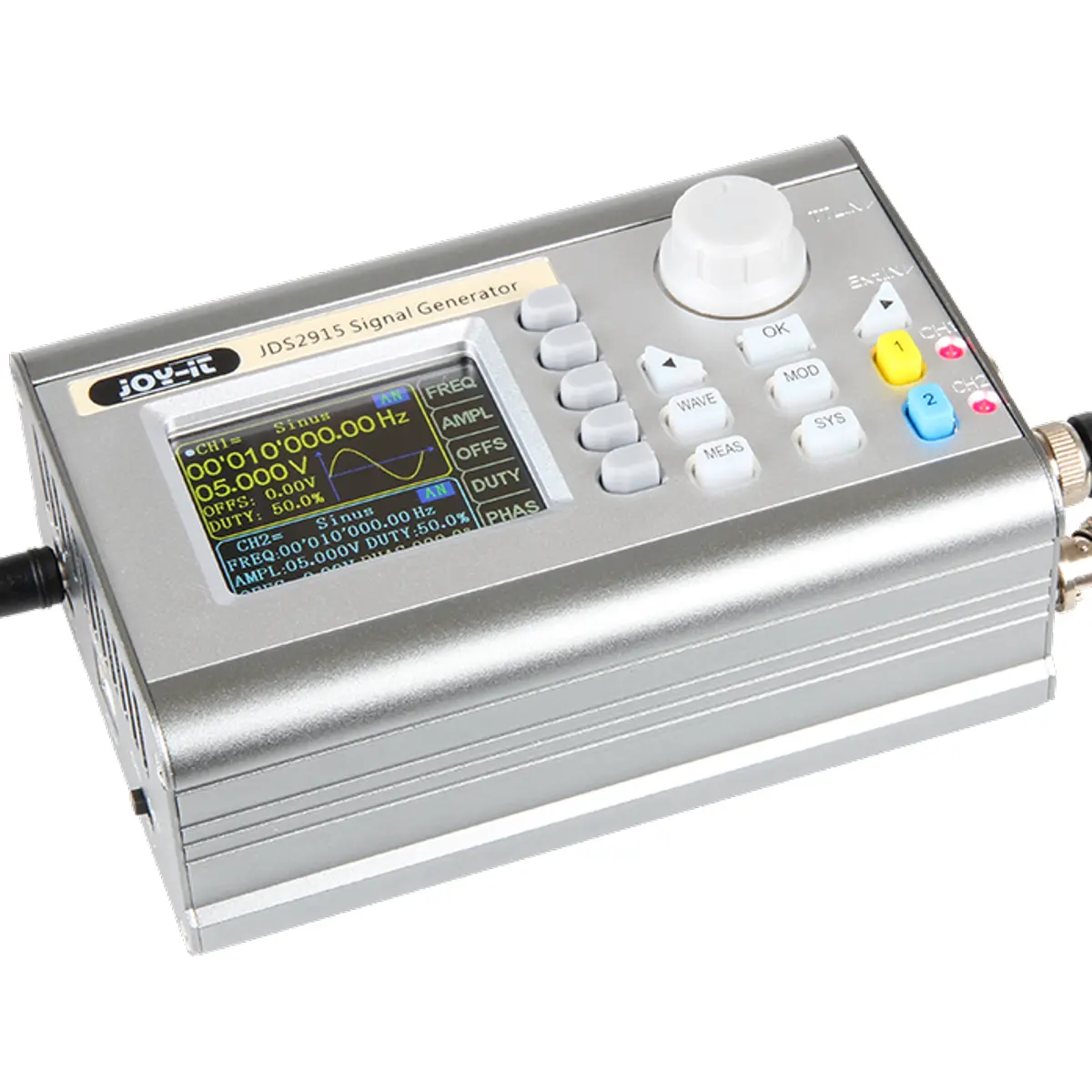

O equipamento destaca-se ainda pela sua facilidade de utilização, proporcionada por um ecrã TFT a cores de 2,4 polegadas, que permite uma operação intuitiva e eficiente, tornando-o adequado para diversas áreas de aplicação.
Especificações:
- Canais:
- Gerador de 2 canais
- Medidor de frequência de 1 canal
- Gama de Frequência:
- Senoide: 0-60 MHz
- Quadrada, triangular: 0-25 MHz
- TTL, pulso: 0-6 MHz
- Formas de Sinal:
- Senoide
- Quadrada
- Triangular
- Pulso
- Meia/onda sólida
- Subida/queda exponencial
- Gama de Medição do Contador de Frequência: 1-100 MHz
- Precisão de Frequência: ± 20 ppm
- Estabilidade de Frequência: ± 1 ppm/3h
- Taxa de Amostragem: 266 MSa/s
- Ecrã: LCD TFT a cores de 2,4 polegadas
- Resolução do Eixo Vertical: 14 bits
- Gama de Amplitude:
- < 10 MHz: 0 - 20 Vpp
- > 10 MHz: 0 - 10 Vpp
- Resolução de Amplitude: 1 mV
- Estabilidade de Amplitude: ± 5%/5h
- Planicidade de Amplitude:
- <10 MHz: ± 5%
- >10 MHz: ± 10%
- Impedância de Saída: 50 Ω ± 10%
- Fator de Distorção: < 0,8% (20 Hz - 20 KHz, 0 dBm)
- Dimensões: 145 x 95 x 55 mm
- Peso: 680 g
